Seria FP7 – modułowa i łączeniowa
Seria FP7: modułowa i łączeniowa
Produkt flagowy o wielu obliczach: łączność Ethernet sprawia, że FP7 to doskonałe urządzenia do zbierania danych, gotowe do pracy w systemach Przemysłu 4.0 Za pomocą jednego CPU można kontrolować nawet 64 jednostki. Modułowa konstrukcja sprawia, że FP7 nie zabiera dużo miejsca i stanowi uniwersalny sterownik odpowiedni dla szeregu zastosowań.

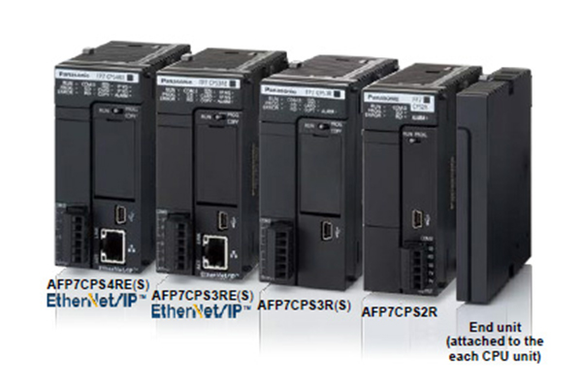

FP7 CPU
- Wyposażony w pojemną pamięć (do 220 tys. kroków programu lub 500 tys. słów danych) oraz szybki procesor (11 ns/krok)
- Łączność lokalna iamp; zdalna
Standardowe płyty CPU z interfejsem Ethernet oferują łączność bez ograniczeń, od zdalnego programowania po monitorowanie i rejestrację danych na serwerach FTP, MEWTOCOL (klient/serwer), EtherNet/IP i Modbus TCP. Porty Mini-USB oraz RS232C pozwalają na podłączenie nawet 272 urządzeń. FP7 CPU obsługuje m.in. usługi klient/serwer FTP (wymiana plików), Klienta HTTP (wymiana/usługi w zakresie danych z serwerem HTTP/chmurą) oraz wysyłanie wiadomości e-mail z załącznikami. Zintegrowany serwer internetowy umożliwia dostęp do zmiennych systemu/programu oraz informacji na temat diagnostyki poprzez wstępnie zdefiniowaną stronę lub stronę zdefiniowaną przez użytkownika, stworzoną za pomocą narzędzia do grafiki „Web Creator”, opartą na technologii HTML5. Dostęp do stron HTML można uzyskać za pomocą dowolnej przeglądarki internetowej, nawet z urządzeń mobilnych (smartfonów i tabletów). - Bezpieczeństwo iamp; niezawodność
Wbudowana funkcja kopii zapasowej. Nawet w przypadku awarii, produkcję można wznowić – oryginalny program jest od razu dostępny. - Identyfikowalność
Zdarzenia związane z działaniem i edytowaniem programu są rejestrowane. Automatyczna rejestracja pobierania i przekazywania jest użyteczna zwłaszcza z punktu widzenia debugowania. - Konserwacja
Praca z licznikiem godzin. Wbudowaną funkcję zegara/kalendarza można dostosowywać przez sieć Ethernet.
| Parametr | Dane techniczne | |||||
|---|---|---|---|---|---|---|
| AFP7CPS21 | AFP7CPS31 | AFP7CPS31E | AFP7CPS41E | |||
| Zasilanie, wejście/wyjście | Zasilanie | 24 V DC lub zasilacz FP | ||||
| Wejście | 12–24 V DC, 24 V DC (ujście/źródło) | |||||
| Wyjście | Przekaźnik: 2–5 A, tranzystor: 0,1–0,5 A (zależy od modelu) | |||||
| Wydajność | Liczba wejść/wyjść | 1024 | 4096 | |||
| Rozszerzenie | Do 16 jednostek | Do 64 jednostek | ||||
| Prędkość pracy | 14 ns/krok | 11 ns/krok (dla podstawowych instrukcji) | ||||
| Pamięć programu | Wbudowana pamięć flash-ROM (akumulator zapasowy nie jest wymagany) | |||||
| Maksymalna pojemność programu | 64 tys. kroków | 120 tys. kroków | 196 tys. kroków | |||
| Pamięć operacji | Przekaźniki wewnętrzne | 32768 | ||||
| Czasomierz (T) | 4096 punktów: 1–4 294 967 295 (w jednostkach 10 μs, 1 ms, 10 ms, 100 ms lub 1 s) | |||||
| Licznik (C) | 1 024 punktów: 1–4 294 967 295 | |||||
| Funkcja Ethernet | – | – | Zintegrowana (MEWTOCOL, Modbus TCP, EtherNet/IP) | |||
| Ciągłe skanowanie | Dostępne (0–125 ms) | |||||
| Funkcja zegara/kalendarza | Wbudowana | |||||
Uwaga: AFP7CPS31S, AFP7CPS41S oraz AFP7CPS41ES obsługują również funkcję szyfrowania.

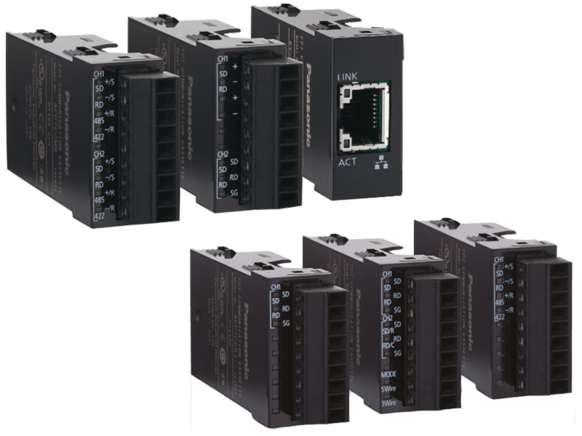

Kasety komunikacyjne
| Nazwa produktu | Dane techniczne | Numer produktu |
|---|---|---|
| Kasety komunikacyjne FP7 | RS232C, 1 kanał (izolacja) | AFP7CCS1 |
| RS232C, 2 kanały (izolacja) | AFP7CCS2 | |
| RS422 lub RS485, 1 kanał (izolacja) | AFP7CCM1 | |
| RS422 lub RS485, 2 kanały (izolacja) | AFP7CCM2 | |
| RS232C, 1 kanał (izolacja) i RS485, 1 kanał (izolacja) | AFP7CCS1M1 | |
| Ethernet 100Base-TX/10Base-T | AFP7CCET1 |

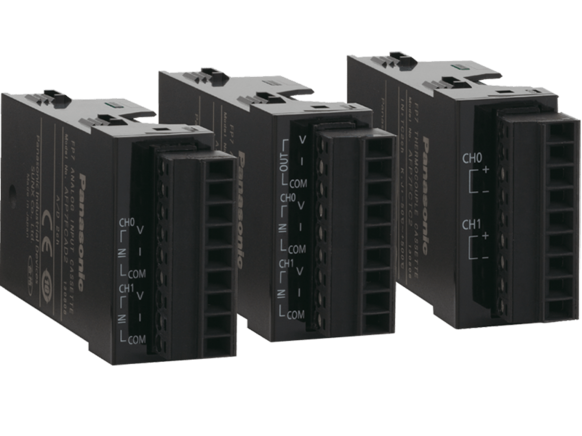

Kasety aplikacyjne
| Nazwa produktu | Dane techniczne | Numer produktu |
|---|---|---|
| Kasety aplikacyjne FP7 | 2-kanałowe wejście analogowe 0–10 V/0–5 V/0-20 mA, rozdzielczość 12 bitów, szybkość konwersji 1 ms/kanał (bez izolacji) | AFP7FCAD2 |
|
2-kanałowe wejście analogowe 0-5 V/0-10 V/0-20 mA, rozdzielczość 12 bitów, szybkość konwersji 1 ms/kanał (bez izolacji) 1-kanałowe wyjście analogowe 0-10 V/0-20 mA |
AFP7FCA21 | |
| 2-kanałowe wejście termopara, typ K/J, szybkość konwersji 100 ms/2 kanały (izolacja) | AFP7FCTC2 |
Moduły wejściowe, wyjściowe i mieszane we/wy
| Nazwa produktu | Typ | Liczba punktów | Sposób połączenia | Dane techniczne | Numer produktu |
|---|---|---|---|---|---|
| Moduł wejść cyfrowych FP7 | Wejście prądu stałego | 16 | Listwa zaciskowa | 12 do 24 V DC, konfigurowalna stała czasu wprowadzania | AFP7X16DW |
| 32 | Złącze MIL | 24 V DC, konfigurowalna stała czasu wprowadzania | AFP7X32D2 | ||
| 64 | Złącze MIL | 24 V DC, konfigurowalna stała czasu wprowadzania | AFP7X64D2 | ||
| Moduł wyjść cyfrowych FP7 | Wyjście przekaźnikowe | 16 | Listwa zaciskowa | Przekaźnik, 2 A/punkt, 5 A/wspólne, 16 punktów/wspólne | AFP7Y16R |
| Wyjście tranzystorowe, ujście (NPN) | 16 | Listwa zaciskowa | Prąd obciążenia 1,0 A, 5 A/wspólne, 16 punktów/wspólne | AFP7Y16T | |
| 32 | Złącze MIL | Prąd obciążenia 0,3 A, 3,2 A/wspólne, 32 punkty/wspólne | AFP7Y32T | ||
| 64 | Złącze MIL | Prąd obciążenia 0,3 A/0,1 A, 3,2 A/wspólne, 32 punkty/wspólne | AFP7Y64T | ||
| Wyjście tranzystorowe, źródło (PNP) | 16 | Listwa zaciskowa | Prąd obciążenia 1,0 A, 5 A/wspólne, 16 punktów/wspólne | AFP7Y16P | |
| 32 | Złącze MIL | Prąd obciążenia 0,3 A, 3,2 A/wspólne, 32 punkty/wspólne | AFP7Y32P | ||
| 64 | Złącze MIL | Prąd obciążenia 0,3 A/0,1 A, 3,2 A/wspólne, 32 punkty/wspólne | AFP7Y64P | ||
| Moduł wejść i wyjść cyfrowych FP7 | Wejście prądu stałego, wyjście tranzystorowe, ujście (NPN) |
Wejście: 32 Wyjście: 32 |
Złącze MIL |
Wejście: 24 V DC, 32 punkty/wspólne Wyjście: prąd obciążenia 0,3 A/0,1 A, 3,2 A/wspólne, 32 punkty/wspólne |
AFP7XY64D2T |
| Wejście prądu stałego, wyjście tranzystorowe, źródło (PNP) |
Wejście: 32 Wyjście: 32 |
Złącze MIL |
Wejście: 24 V DC, 32 punkty/wspólne Wyjście: prąd obciążenia 0,3 A/0,1 A, 3,2 A/wspólne, 32 punkty/wspólne |
AFP7XY64D2P |

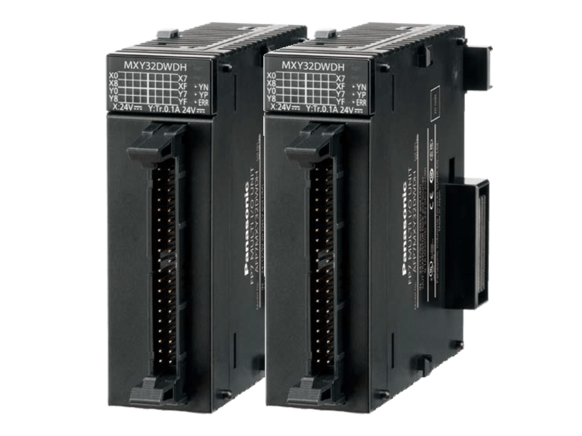

Multi I/O
| Nazwa produktu | Dane techniczne | Numer produktu |
|---|---|---|
| Moduł wielowejściowy/wielowyjściowy FP7 |
Wejście prądu stałego: Maks. 16 Licznik o wysokiej prędkości: Maks. 4 kanały (4 wyjścia na kanał) Wejście przerwania: Maks. 8 Wyjście tranzystorowe: Maks. 16 Wyjście impulsowe Maks. 4 kanały (4 wyjścia na kanał) Wyjście PWM: Maks. 4 kanały (4 wyjścia na kanał) Wyjście porównawcze: Maks. 8 |
AFP7MXY32DWD |
| Moduł wielowejściowy/wielowyjściowy FP7 (typ umiejscawiający) |
Maks. 4 kanały do umiejscawiania (sterowanie przyspieszaniem/zwalnianiem w profilu trapezoidalnym) Zostanie wycofany z produkcji 30 września 2022 r. |
AFP7MXY32DWDH |

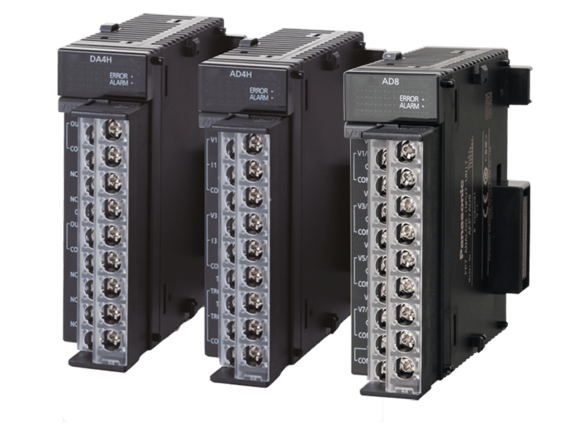

Moduły wejść i wyjść analogowych
| Nazwa produktu | Liczba kanałów | Dane techniczne | Numer produktu |
|---|---|---|---|
| Moduł wyjść analogowych FP7 | 4 | Napięcie/prąd, współczynnik konwersji 25 μs/kanał, maksymalna rozdzielczość 16 bitów, maksymalna dokładność ±0,05% pełnej skali (w 25°C) | AFP7DA4H |
| Moduł wejść analogowych FP7 | 4 | Napięcie/prąd, współczynnik konwersji 25 μs/kanał, maksymalna rozdzielczość 16 bitów, maksymalna dokładność ±0,05% pełnej skali (w 25°C) | AFP7AD4H |
| Moduł wejść analogowych FP7 | 8 | Napięcie/prąd, współczynnik konwersji 25 μs/kanał, maksymalna rozdzielczość 16 bitów, maksymalna dokładność ±0,1% pełnej skali (w 25°C) | AFP7AD8 |

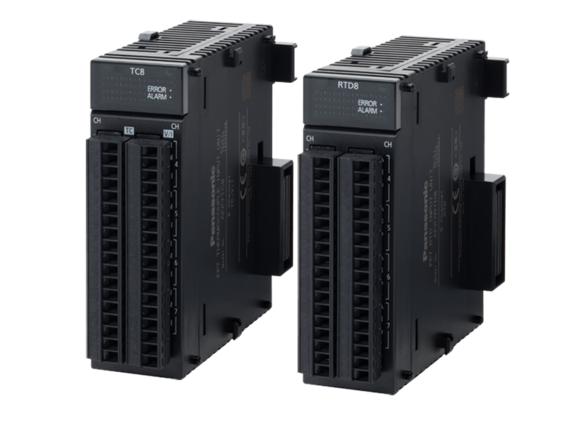

Moduły termopar i RTD
Obsługują różne typy termopar i RTD.
- Obsługują dziesięć typów termopar (K, J, T, N, R, S, B, E, PLII oraz WRe5-26). Można stosować je w połączeniu z wejściami napięcia i prądu.
- Każdy kanał obsługuje trzy typy RTD (Pt100, JPt100 oraz Pt1000).
- Typ czujnika można ustawić za pomocą oprogramowania programistycznego lub programu użytkownika.
| Dane techniczne | Numer produktu |
|---|---|
| 8 kanałów, wejście analogowe, rozdzielczość 0,1°C, typy K, J, T, N, R, S, B, E | AFP7TC8 |
| 8 kanałów, wejście analogowe, rozdzielczość 0,1°C, Pt100/JPt100/Pt1000 | AFP7RTD8 |

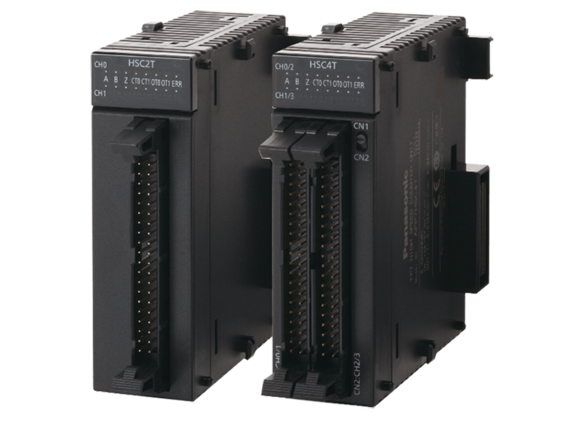

Moduł licznika o wysokiej prędkości
| Nazwa produktu | Liczba kanałów | Dane techniczne | Numer produktu |
|---|---|---|---|
| Moduł licznika o wysokiej prędkości FP7 | 2 |
16 MHz (dla trybu wprowadzania dwufazowego) 4 MHz (dla trybu wprowadzania wartości rosnących/malejących) |
AFP7HSC2T |
| 4 | AFP7HSC4T |

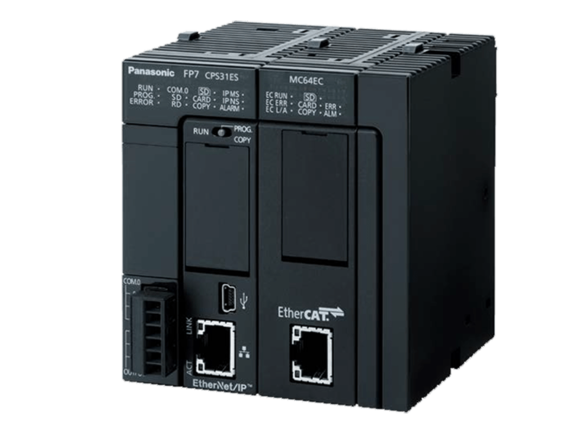

Moduł sterowania ruchem
| Nazwa produktu | Dane techniczne | Numer produktu |
|---|---|---|
| Moduł FP7 EtherCAT | 16 osi rzeczywistych, 8 osi wirtualnych, cykl sterowania 0,5 ms | AFP7MC16EC |
| 32 osie rzeczywiste, 16 osi wirtualnych, cykl sterowania 1 ms | AFP7MC32EC | |
| 64 osie rzeczywiste, 32 osie wirtualne, cykl sterowania 2 ms | AFP7MC64EC |

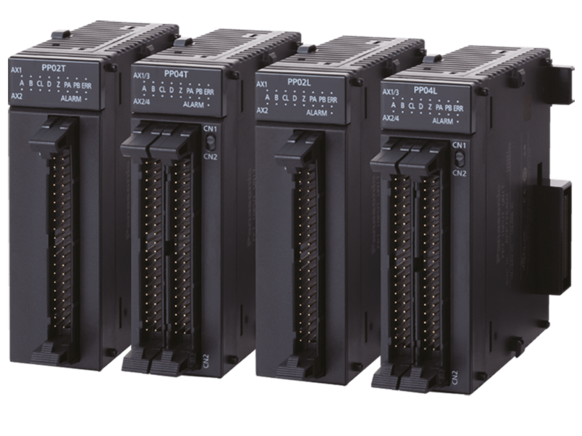

Jednostki umiejscawiające
| Dane techniczne | Numer produktu | |||
|---|---|---|---|---|
| Typ wyjścia | Liczba kontrolowanych osi | Maksymalna prędkość pracy | Funkcje | |
| Tranzystorowe | 2 (niezależne) | 1–500 kpps | Przekładnia elektroniczna i funkcja krzywki, interpolacja liniowa, interpolacja kołowa | AFP7PP02T |
| 4 (niezależne) | AFP7PP04T | |||
| Różnicowe (typu line drive) | 2 (niezależne) | 1–4 Mpps | AFP7PP02L | |
| 4 (niezależne) | AFP7PP04L | |||

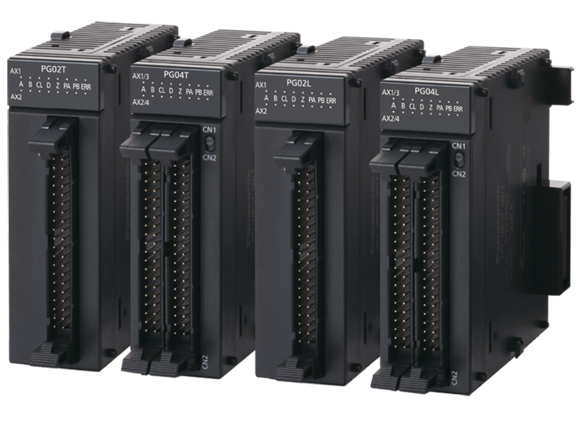

Moduły wyjść impulsowych
| Dane techniczne | Numer produktu | |||
|---|---|---|---|---|
| Typ wyjścia | Liczba kontrolowanych osi | Maksymalna prędkość pracy | Funkcje | |
| Tranzystorowe | 2 (niezależne) | 1–500 kpps | Sterowanie przyspieszaniem i zwalnianiem liniowo i w profilu wg krzywej S | AFP7PG02T |
| 4 (niezależne) | AFP7PG04T | |||
| Różnicowe (typu line drive) | 2 (niezależne) | 1–4 Mpps | AFP7PG02L | |
| 4 (niezależne) | AFP7PG04L | |||
Moduł komunikacji szeregowej
| Nazwa produktu | Dane techniczne | Numer produktu |
|---|---|---|
| Moduł komunikacji szeregowej FP7 | Dla 2 kaset komunikacji szeregowej, można zainstalować maks. 8 jednostek na 1 CPU | AFP7NSC |

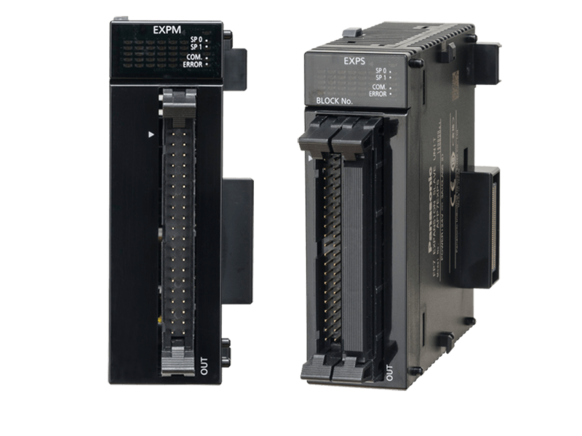

Moduły rozszerzeń
| Nazwa produktu | Opis | Numer produktu |
|---|---|---|
| Jednostka główna modułu rozszerzenia FP7 | Do jednej jednostki głównej modułu rozszerzenia można podłączyć maks. 3 jednostki podrzędne | AFP7EXPM |
| Jednostka podrzędna modułu rozszerzenia FP7 | Do jednej jednostki podrzędnej modułu rozszerzenia można podłączyć maks. 16 modułów we/wy i modułów inteligentnych | AFP7EXPS |
Sterowanie analogowe (szybka regulacja temperatury)
Impulsowy regulator ciepła z szybką regulacją PID to dobry wybór dla zastosowań takich jak zgrzewanie termokompresyjne lub termiczne.
- Konwersja wejścia termopary pozwala uzyskać szybką, precyzyjną regulację PID
- Szybkie analogowe pobieranie próbek, 25 μ/s
- Wysoka precyzja przy zachowaniu liniowości ±0,05% pełnej skali
