Czujniki do specjalnych zastosowań BE-R

Wykrywanie poziomu cieczy.

Wykrywanie poziomu cieczy

  • Niezawodne wykrywanie cieczy z wykorzystaniem typu barierowego
  • Brak usterek spowodowanych krystalizacją lub korozją
  • Bezkontaktowe wykrywanie płynów
  • Zbiorniki można wymieniać bez konieczności ponownego ustawiania czujnika
  • Dostępne typy z wyjściem PNP i NPN

Dane techniczne

Typ Wyjście NPN Wyjście PNP
Numer modelu BE-R1 BE-R1-P
Zasięg wykrywania 5 m bez pojemnika lub probówki (zasięg wykrywania zmniejsza się w zależności od grubości, materiału, koloru itp. pojemnika lub probówki)
Wykrywanie obiektów Min. ø12 mm ciecz wodna lub obiekt nieprzezroczysty
Napięcie zasilania 12 do 24 V DC ±10% w tym tętnienia maks. 10% (szczyt-szczyt)
Pobór prądu Nadajnik/odbiornik: maks. 25 mA
Wyjście Tranzystor NPN z otwartym kolektorem
  • Maksymalny prąd ujścia: 100 mA
  • Zastosowane napięcie: maks. 30 V DC (pomiędzy wyjściem a 0 V)
  • Napięcie szczątkowe: maks. 1,5 V przy prądzie ujścia 100 mA, maks. 0,4 V przy prądzie ujścia 16 mA
Tranzystor PNP z otwartym kolektorem
  • Maksymalny prąd źródłowy: 100 mA
  • Zastosowane napięcie: maks. 30 V DC (pomiędzy wyjściem a +V)
  • Napięcie szczątkowe: maks. 1,5 V przy prądzie źródłowym 100 mA, maks. 0,4 V przy prądzie źródłowym 16 mA
Działanie wyjścia Tryb jasny lub ciemny (możliwość przełączania)
Zabezpieczenie przed zwarciem Wbudowane
Czas reakcji Maks. 12 ms
Sygnalizator pracy Pomarańczowa dioda LED na odbiorniku (świeci się, gdy wyjście jest włączone)
Wskaźnik stabilności Zielona dioda LED na odbiorniku (świeci się w warunkach stabilnego odbioru światła lub stabilnej ciemności)
Wskaźnik mocy Pomarańczowa dioda LED na nadajniku (świeci się, gdy moc jest włączona)
Regulator czułości Regulator bezstopniowy
Stopień zanieczyszczenia 3 (środowisko przemysłowe)
Stopień ochrony IP67 (IEC)
Temperatura otoczenia 0 do +55°C (brak kondensacji rosy i oblodzenia), przechowywanie: -30 do +70°C
Wilgotność otoczenia 35 do 85% RH, przechowywanie: 35 do 85% RH
Oświetlenie otoczenia Światło słoneczne: 10 000 ℓx na powierzchni odbierającej światło, światło żarowe: 3000 ℓx na powierzchni odbierającej światło
EMC EN 50081-2, EN 50082-2, EN 60947-5-2
Element emitujący LED na podczerwień (modulowana)
Materiał Poliwęglan
Kabel 0,2 mm2 3-żyłowy (nadajnik: 2-żyłowy) wielożyłowy kabel olejoodporny typu „cab tire”, 2 m
Przedłużenie kabla Możliwość przedłużenia do 100 m zarówno dla nadajnika jak i odbiornika z kablem o przekroju min. 0,3 mm2
Waga Nadajnik: ok. 45, odbiornik: ok. 50 g



Zastosowania

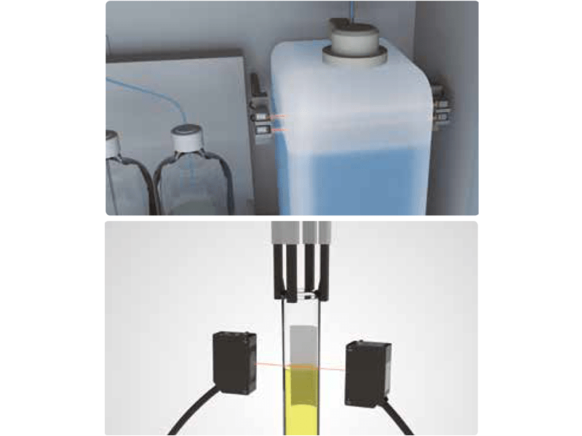

Sensors BE-R particular use sensor applications Panasonic Industry
  • Wykrywanie maksymalnego poziomu
  • Wykrywanie surowicy lub osocza w probówce
