PLC FP-XH Kompaktowy sterownik z listwą zaciskową

Znakomita wydajność podstawowa i bogactwo funkcji.

Kompaktowy i mocny

Dzięki konstrukcji z zaciskami śrubowymi, FP-XH można zintegrować bez skrzynki rozdzielczej. Kompaktowy sterownik programowalny można łatwo rozbudować za pomocą kaset dodatkowych. Wewnętrzny port USB ułatwia programowanie sterownika PLC, który nadaje się do szerokiego zakresu zastosowań, np. w telesterowaniu.

FP-XH – najważniejsze punkty

Praca z dużą prędkością

  • Instrukcja podstawowa (instrukcja ST): 0,04 μs/krok, do 7 tys. kroków

Pamięć na programy o dużej pojemności

  • Pojemność programu: Max. 40 tys. kroków (dla C14: 16 tys. kroków), możliwość wyboru 24 tys. / 32 tys. / 40 tys. kroków

Możliwość rozbudowy

  • Maks. liczba we/wy wykorzystujących moduły rozszerzeń FP-X: 300 wejść/wyjść
  • Maksymalna liczba we/wy z modułami rozszerzeń FP0R (do 8) i kasetami dodatkowymi: 382 wejścia/wyjścia
  • Możliwość dodania do 4 kaset dodatkowych (dla C30, C60)

Sieć

  • Port komunikacyjny: Maks. 5 kanałów Obsługa do 5 kanałów, w tym 2 kasety komunikacyjne (typ 2-kanałowy) i port TOOL
  • Kompatybilny z Modbus-RTU: Kompatybilność z master/slave Modbus-RTU, standard przemysłowy
  • Łącze PLC: Dane bitowe i dane słowne można udostępniać poprzez połączenie z FP-XH (do 16 jednostek)

Dane techniczne CPU

Numer części Liczba wejść/wyjść Zasilanie Połączenie
Typ z wyjściem przekaźnikowym
FP-XH-C14R 8/6 100-240V AC Blok zaciskowy śrubowy
FP-XH-C30R 16/14
FP-XH-C60R 32/28
FP-XH-C14RD 8/6 24V DC
FP-XH-C30RD 16/14
FP-XH-C60RD 32/28
Typ z wyjściem tranzystorowym (PNP)
FP-XH-C14P 8/6 100-240V AC Blok zaciskowy śrubowy
FP-XH-C30P 16/14
FP-XH-C60P 32/28
FP-XH-C14PD 8/6 24V DC
FP-XH-C30PD 16/14
FP-XH-C60PD 32/28
Typ z wyjściem tranzystorowym (NPN)
FP-XH-C14T 8/6 100-240V AC Blok zaciskowy śrubowy
FP-XH-C30T 16/14
FP-XH-C60T 32/28
FP-XH-C14TP 8/6 24V DC
FP-XH-C30TD 16/14
FP-XH-C60TD 32/28



Parametr   C14 C30 C60
Prędkość przetwarzania Instrukcja podstawowa 0,04 μs/krok (do 7 tys. kroków)
0,7 μs/krok (ponad 7 tys. kroków)
Instrukcja wysokiego poziomu 0,22 μs/krok (do 7 tys. kroków)
1,73 μs/krok (ponad 7 tys. kroków)
Pojemność programu 16 tys. kroków 24 tys. / 32 tys. / 40 tys. kroków (zależy od ustawienia rejestru systemowego)
Wyjście impulsowe Typ z wyjściem tranzystorowym 100 kHz x 3 kanały / 4 kanały / 6 kanałów
Typ z wyjściem przekaźnikowym 100 kHz x 2 kanały (z kasetą wyjścia impulsowego)
Licznik o wysokiej prędkości Typ z wyjściem tranzystorowym 100 kHz x 4 kanały / 6 kanałów + 10 kHz x 4 kanały
(6-kanałowe wyjście impulsowe dostępne tylko z typem z 60-punktowym wyjściem tranzystorowym)
Typ z wyjściem przekaźnikowym Wbudowane: 10 kHz x 8 kanałów
Z kasetą wyjścia impulsowego: 100 kHz x 4 kanały
Dodatkowe kasety Maks. 4 kanały (2 kasety aplikacyjne, 2 kasety komunikacyjne)
Inne Wejście analogowe (wejście potencjometryczne) 1 kanał
Akumulator zapasowy AFPABAT001

FP-XH M8N: kompleksowe rozwiązanie

Jednostka sterowania ruchem i sterownik programowalny w jednym urządzeniu: FP-XH może kontrolować do ośmiu osi bez dodatkowych jednostek, a dzięki magistrali czasu rzeczywistego jest wyposażony do obsługi zaawansowanych aplikacji. Sterownik PLC można łatwo i szybko zintegrować z systemem z serwonapędami Panasonic bez konieczności stosowania dodatkowego sprzętu. FP-XH z wysoce precyzyjnym serwonapędem z powodzeniem stosuje się już w produkcji komponentów elektronicznych, jak również w przemyśle opakowaniowym czy przetwórstwie żywności.

Przegląd

  • Uniwersalne rozwiązanie / nie potrzeba dodatkowych jednostek
    Nowy FP-XH łączy w sobie kompaktowy i trwały sterownik PLC ze sterownikiem ruchu. Uniwersalny sterownik zawiera 16 wejść/wyjść cyfrowych i 4 kanały licznika o wysokiej prędkości. Dzięki temu do kontroli 8 osi nie potrzeba żadnych dodatkowych jednostek.
  • Szybkie przetwarzanie dzięki szybkiej komunikacji RTEX i CPU
    CPU przetwarza programy z wyjątkową prędkością: do 7 tys. kroków, przetwarzanie podstawowej instrukcji trwa 0,04 μs na krok i 0,22 μs na krok dla instrukcji wysokiego poziomu. Powyżej 7 tys. kroków przetwarzanie podstawowej instrukcji zajmuje 0,7 μs na krok i 1,73 μs na krok dla instrukcji wysokiego poziomu. Cykl aktualizacji poleceń dla komunikacji RTEX wynosi 1,0 ms dla 8 osi.
  • Możliwość rozbudowania do 256 wejść/wyjść za pomocą modułów rozszerzeń FP-X oraz do 338 wejść/wyjść za pomocą modułów rozszerzeń FP0R.
    CPU posiada 16 cyfrowych wejść/wyjść i dodatkowo jest wyposażony w 4 wejścia wysokiej prędkości. Dzięki modułom rozszerzeń FP0R i FP-X liczbę we/wy można zwiększyć do 336.
  • Pamięć współużytkowana
    Pamięć współużytkowaną można przydzielić do rejestrów programu i danych na trzy różne sposoby. Dzięki temu można przydzielić np. 64 tys. słów do rejestrów danych przy dużej ilości danych w dzienniku lub 64 tys. kroków do pamięci programu przy dużej ilości programów.



  Ustawienie oparte na programie Stan początkowy Ustawienie oparte na danych
Pojemność programu 40 tys. kroków 32 tys. kroków 24 tys. kroków
Pojemność danych 12 tys. słów 32 tys. słów 64 tys. słów



  • Wyjątkowa wydajność w czasie rzeczywistym
    FP-XH posiada magistralę czasu rzeczywistego dla zaawansowanych aplikacji, sprawdzoną sieć RTEX (Realtime Express) z cyklem aktualizacji poleceń 1,0 ms. Sterownik PLC jest zarówno szybki i oszczędny, jak i wysoce odporny na zakłócenia. Dzięki wbudowanej funkcji korekty błędów odporność na zakłócenia przekracza 2,5 kV. FP-XH jest więc zgodny z normą IEC61000-4-4.
  • Pełny zestaw funkcji ruchu
    Sterownik PLC jest wyposażony w pełny zestaw funkcji ruchu: interpolacja liniowa, kołowa i spiralna oraz przekładnia elektroniczna, sprzęgło elektroniczne oraz krzywka elektroniczna.
  • Wysoce dokładny system serwo
    Komunikacja poprzez RTEX umożliwia cykliczne polecenia położenia, bezwzględne polecenia pozycji oraz transmisję izochroniczną.
  • Monitorowanie w czasie rzeczywistym
    FP-XH może w czasie rzeczywistym monitorować położenie, prędkość, moment obrotowy i inne parametry. Jeśli pojawi się problem, jego przyczynę można szybko określić odczytując kod alarmu.
  • Niższe koszty
    Proste okablowanie z wykorzystaniem kabli LAN skraca czas potrzebny na projektowanie i instalację.

Dane techniczne FP-XH M8N

Parametr Dane techniczne
Numer produktu AFPXHM8N16PD
Liczba wejść/wyjść 8 wejść prądu stałego, 8 wyjść (tranzystorowych)
Licznik o wysokiej prędkości
  • 4 kanały wejścia impulsowego
  • Zakres liczenia: -2 117 483 648 do 2 117 483 647
Wbudowane interfejsy Port Ethernet x 2, port RS232C x 1, port USB x 1
Rozszerzenie
  • Kasety dodatkowe i komunikacyjne FP-X
  • Moduły rozszerzeń FP-X (maks. 7 modułów z 210 we/wy)
  • Moduły rozszerzeń FP0R (maks. 3 moduły z 96 we/wy)
Prędkość pracy Do 7 tys. kroków:
  • 0,04 μs dla podstawowych instrukcji
  • 0,22 μs dla instrukcji wysokiego poziomu

Ponad 7 tys. kroków:

  • 0,7 μs dla podstawowych instrukcji
  • 1,73 μs dla instrukcji wysokiego poziomu
Pojemność programu 24 tys. / 32 tys. / 40 tys. kroków (zależy od ustawienia rejestru systemowego)
Rejestr danych 64 tys. / 32 tys. / 12 tys. słów (zależy od ustawienia rejestru systemowego)

Dane techniczne RTEX: połączenie sterowania osiami

Parametr Dane techniczne
Liczba kontrolowanych osi Maks. 8 osi
Sterowanie niezależne Maks. 8 osi Połączenie sterowania niezależnego, interpolacyjnego i synchronicznego: maks. 8 osi
Sterowanie interpolacyjne 2-osiowa interpolacja liniowa, 2-osiowa interpolacja kołowa, 3-osiowa interpolacja liniowa, 3-osiowa interpolacja spiralna: maks. 8 osi
Sterowanie synchroniczne Oś główna (rzeczywista): maks. 4 osie Połączenie osi rzeczywistych i wirtualnych: maks. 4 osie Połączenie osi głównych i podrzędnych: maks. 8 osi
Oś główna (wirtualna): maks. 2 osie
Oś podrzędna: maks. 8 osi

Dane techniczne RTEX: dane komunikacji dla sterowania ruchem

Parametr Dane techniczne
Port komunikacyjny 100BASE-TX (IEEE802.3)
Szybkość transmisji 100Mbit/s
Maks. długość kabla 200 m (maks. 100 m pomiędzy węzłami)
Topologia Pierścień
Kabel Ekranowana skrętka (kategoria 5e lub wyższa)
Złącze 9-pinowe RJ45 x 2
Cykl komunikacji 0,5 ms
Aktualizacja polecenia pozycji 1 ms
Maks. liczba jednostek podrzędnych 8 jednostek podrzędnych
Jednostka podrzędna do podłączenia Serwosilnik AC Panasonic seria A6N/A5N
Tryb komunikacji MEWTOCOL-COM Master/Slave, MODBUS, sterowanie programem

CPU FP-XH M8N

Opis Numer części
FP-XH RTEX i moduł sterowania ruchem dla 8 osi, pamięć dla 24 tys. / 32 tys. / 40 tys. kroków (możliwość konfiguracji), 8 WE / 8 WY (24 V DC / 0,5 A), zespół zacisków śrubowych, 24 V DC AFPXHM8N16PD

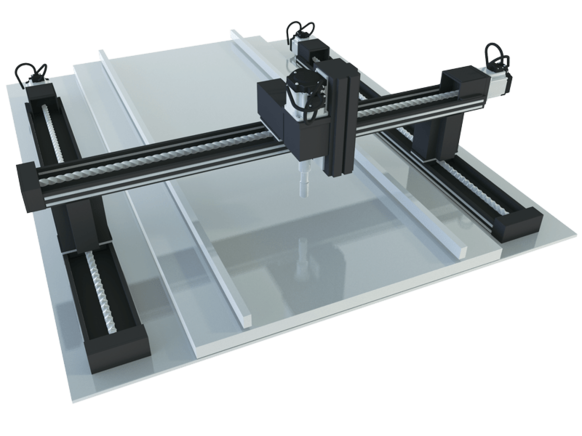

Sterowanie mechanizmem suwnicy

Compact PLC FP-XH control of gantry mechanism Panasonic Industry

Sterowanie położeniem utrzymuje synchronizację 2 osi, gdy dwa równoległe silniki napędzają jedną suwnicę.

  • Rynki docelowe: Produkcja urządzeń elektrycznych, ekranów LCD, obrabiarki itp.
  • Urządzenia docelowe: Urządzenia kontrolne, powlekarki, skanery laserowe itp.

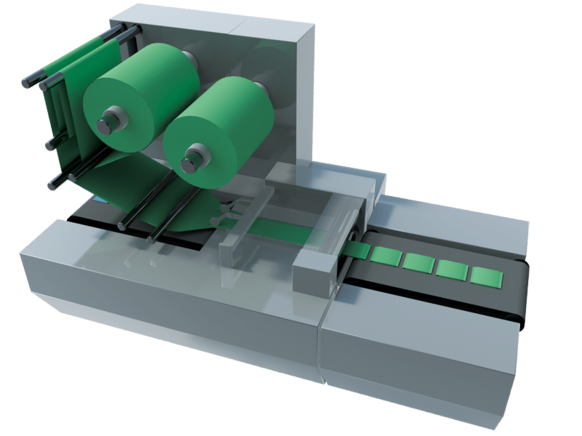

Sterowanie mechanizmem krzywki

Compact PLC FP-XH control of cam mechanism

Elektroniczna krzywka steruje osią podrzędną w synchronizacji z osią główną zgodnie ze zdefiniowaną wcześniej tabelą krzywek elektronicznych.

  • Rynki docelowe: Przemysł opakowaniowy, przetwórstwo spożywcze/chemiczne, przemysł drukarski
  • Urządzenia docelowe: Przekrawacze rotacyjne, maszyny drukarskie, wkładarki itp.

Kasety komunikacyjne

Opis Numer części
Kaseta komunikacyjna FP-X-COM1, 1 k. RS232C (5 pinów) AFPXCOM1
Kaseta komunikacyjna FP-X-COM2, 2 k. RS232C (2x 3 piny) AFPXCOM2
Kaseta komunikacyjna FP-X-COM3, 1 k. RS485 (3 piny) AFPXCOM3
Kaseta komunikacyjna FP-X-COM4, 1 k. RS232C (3 piny) i 1 k. RS485 (2 piny) AFPXCOM4
Kaseta komunikacyjna FP-X-COM5, 1 k. Ethernet (10Base-T, 100Base-TX) i 1 k. RS232C (3 piny) AFPXCOM5
Kaseta komunikacyjna FP-X-COM6, 2x RS485, 115,2 kbit/s AFPXCOM6

Dodatkowe kasety

Opis Numer części
Kaseta we/wy FP-X, 4 WE (24 V DC) / 4 WY (NPN, 0,3 A), listwa zaciskowa AFPXIN4T3
Kaseta wejściowa 8 WE (24 V DC), listwa zaciskowa AFPXIN8
Kaseta wyjściowa FP-X, 6 WY (PNP, 0,5 A), listwa zaciskowa AFPXTR6P
Kaseta wyjściowa FP-X, 8 WY (NPN, 0,3 A), listwa zaciskowa AFPXTR8
Kaseta wy/we impulsowego FP-X, wejście HSC (jedna faza 2  k., każdy 80 kHz lub dwie fazy 1 k., 30 kHz, wyjście impulsowe: jedna oś 100 kHz/k). AFPXPLS
Kaseta wejścia analogowego FP-X, 2 wejścia (0-10 V lub 0-20 mA, 12-bitowe, 2 ms/2 k.) AFPXAD2
Kaseta wyjścia analogowego FP-X, 2 wyjścia (0-10 V lub 0-20 mA, 12-bitowe, 2 ms/2 k.) AFPXDA2
Kaseta we/wy analogowego FP-X, 2   k. wejścia (0-5 V lub 0-10 V lub 0-20 mA, 12-bitowe, 2 ms/2 k.), 1 k. wyjście (0-10 V lub 0-20 mA, 12-bitowe, 1 ms/ k.) (izolacja) AFPXA21
Kaseta wejścia termopary FP-X, 2-punktowe wejście termopary, typ K/J, -50°C do +500°C, rozdzielczość 0,2°C, 200 ms/2   k. (izolacja) AFPXTC2
Kaseta RTD FP-X, 2-punktowe wejście RTD, PT100, -200°C do +850°C, rozdzielczość 0,1°C AFPXRTD2
Kaseta pamięci głównej FP-X z funkcją zegara/kalendarza AFPXMRTC

Moduły rozszerzeń

Opis Numer części
Moduły rozszerzeń FP-X-E16R, 8 WE (24 V DC) / 8 WY (przekaźnikowe 2 A), listwa zaciskowa AFPXE16R
Moduł rozszerzeń FP-X-E16P, 8 WE (24 V DC) / 8 WY (wyjście tranzystorowe PNP, 0,5 A), listwa zaciskowa AFPXE16P
Moduł rozszerzeń FP-X-E16X 16 WE (24 V DC), listwa zaciskowa AFPXE16X
Moduł rozszerzeń FP-X-E14YR, 14 WY (przekaźnikowe 2 A), listwa zaciskowa AFPXE14YR
Moduły rozszerzeń FP-X-E30R, 16 WE (24 V DC) / 14 WY (przekaźnikowe 2 A), listwa zaciskowa, 230 V AC AFPXE30R
Moduły rozszerzeń FP-X-E30RD, 16 WE (24 V DC) / 14 WY (przekaźnikowe 2 A), listwa zaciskowa, 24 V DC AFPXE30RD
Moduł rozszerzeń FP-X-E30P, 16 WE (24 V DC) / 14 WY (wyjście tranzystorowe PNP, 0,5 A), listwa zaciskowa, 230 V AC AFPXE30P
Moduł rozszerzeń FP-X-E30PD, 16 WE (24 V DC) / 14 WY (wyjście tranzystorowe PNP, 0,5 A), listwa zaciskowa, 24 V DC AFPXE30PD
Adapter do podłączenia maks. 3 modułów rozszerzeń FP0R 24 V DC AFPXEFP0
