Czujnik fotoelektryczny FZ-10

Wzmacniacz czujnika wykrywania koloru.

Wzmacniacz czujnika wykrywania koloru

Czujniki wykrywania koloru FZ-10 są wyposażone w trzy diody LED – czerwoną, zieloną i niebieską. Dzięki nim osiągnięto długą żywotność czujnika i wysoką odporność na zakłócenia powodowane przez światło otoczenia. Składowe RGB każdego wykrytego koloru są przetwarzane cyfrowo, dzięki czemu czujnik wykrywa najmniejsze różnice. Rozróżnia nawet kolor biały i żółty.

Wystarczy nacisnąć tylko jeden przycisk, a czujnik zapamięta sprawdzany kolor jako odniesienie. Dopuszczalne odchylenia od takiego koloru odniesienia można ustawić za pomocą 16-stopniowego regulatora tolerancji. Dla czujnika dostępne są cztery różne włókna o średnicach wiązki od 1 do 8 mm i o różnych zakresach czułości. Dzięki czasowi reakcji wynoszącemu zaledwie 1 ms, czujniki FZ-10 nadają się również do szybkich kontroli koloru.

Charakterystyka:

  • Doskonała zdolność do wykrywania koloru
  • Przycisk „Nauka” do łatwej regulacji czujnika
  • 16-stopniowy regulator tolerancji
  • Czas reakcji wynoszący jedynie 1 ms
  • Miniaturowa konstrukcja
  • Wysoka odporność na światło otoczenia
  • Długa żywotność
  • Funkcja czasomierza

Światłowodowy czujnik wykrywania koloru FZ-10

Charakterystyka:

  • Miniaturowa konstrukcja
  • Różne zasięgi wykrywania
  • Różne rozmiary wiązki
  • Typ z wyjątkowo małą wiązką
  • Typ o dużym zasięgu wykrywania
  • Typ wysokoprecyzyjny

Głowice światłowodowe FD

  FD-L51 FD-L52 FD-L53 FD-L54
Typ Standardowy Wysokoprecyzyjny Z wyjątkowo małą wiązką Duży zasięg wykrywania
Znamionowa odległość wykrywania 20 mm 10 mm 5 mm 40 mm
Zasięg wykrywania 14 - 24 mm 8 - 11 mm 4 - 6 mm 30 - 50 mm
Średnica wiązki ø 5 mm ø 2,5 mm ø 1 mm ø 6 mm
Dopuszczalny promień zginania R25 mm i większy
Długość światłowodu 1 m
Materiał Tworzywo sztuczne
Wymiary głowicy (wys. x szer. x dł.) 21 x 8 x 31 mm 24 x 8 x 33 mm 30 x 7 x 35 mm 26 x 12 x 34 mm
Temperatura robocza -20°C do +70°C

Zastosowania

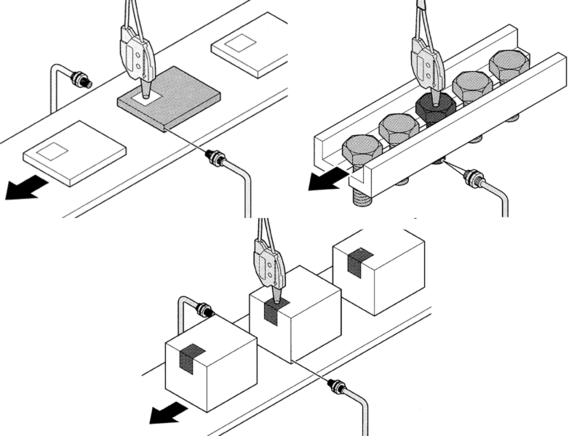

Sensors Fiber FZ-10 applications Panasonic Industry
  • Wykrywanie oznaczeń
  • Wykrywanie powierzchni metalizowanych
  • Kontrola etykiet
