Czujnik do specjalnych zastosowań HD-T1
Czujnik wyrównania płytek typu LED
Seria HD-T1 to nowe czujniki wyrównania płytek. Zastosowanie bezpiecznej wiązki światła LED umożliwia wysoce precyzyjne wykrywanie z rozdzielczością 30 µm. Czujnik ten najlepiej nadaje się do wykrywania niewspółosiowości płytek, nacięć i orientacji płaskiej. Wykorzystując metodologię liniowych czujników obrazu i technologię szybkiego próbkowania można teraz stabilnie mierzyć wiele różnych obiektów z wysoką precyzją przy bardzo dużych prędkościach. Ten czujnik typu CCD jest przeznaczony do stosowania w prawie wszystkich dziedzinach przemysłu, np. w produkcji opon lub półprzewodników (płytki obwodu drukowanego).
Charakterystyka:
- Brak wymaganych środków bezpieczeństwa
- Wysoka rozdzielczość: 30 µm
- Łatwa instalacja
- Brak konieczności wyrównania osi wiązki
- Niski pobór prądu: maksymalnie 70 mA
- Wprowadzono funkcje regulacji rozpiętości i przesunięcia
Dane techniczne
| HD-T1030 | HD-T1C | |
|---|---|---|
| Typ czujnika | Czujnik do specjalnych zastosowań | |
| Szerokość wykrywania | 30 mm | – |
| Zasięg wykrywania | 30 mm | – |
| Stopień zanieczyszczenia | 3 (środowisko przemysłowe) | |
| Temperatura otoczenia | 0 do + 40°C 0 do + 40°C | |
| Wilgotność otoczenia | 35 do 85% RH | |
| Natężenie oświetlenia | 3000 lx | – |
| Element emitujący | Czerwona dioda LED 650 nm | – |
| Napięcie zasilania | – | 24 V DC ±10% |
| Pobór prądu | – | Maks. 70 mA |
| Czas reakcji | – | 0,5 ms |
| Rozdzielczość | – | 30 µm |
| Liniowość | – | ±1,0% pełnej skali |
| Materiał | Obudowa: PEI Przednia obudowa: szkło Podstawa montażowa: aluminium | Tworzywo sztuczne |
| Kabel | 0,5 m | – |
| Waga ok. | 150 g | 85 g |

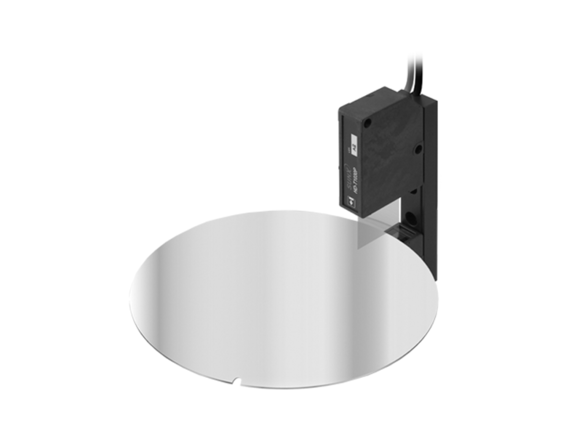

Zastosowania
- Wykrywanie niewspółosiowości płytek i nacięć
