Czujnik do specjalnych zastosowań EZ-10
Czujnik wykrywania poziomu wody
Te specjalne czujniki barierowe służą do sprawdzania poziomu płynów i wykrywania poziomu cieczy zawierających wodę. Szczególnie silna wiązka podczerwieni nadajnika przenika nie tylko przez przezroczyste, ale również półprzezroczyste i kolorowe pojemniki, takie jak opakowania PFA czy butelki z szamponem. Czułość czujnika można dostosować, co pozwala np. umożliwić rozróżnianie piany od cieczy w napojach.
Charakterystyka:
- Odpowiedni w przypadku stosowania kolorowych i półprzezroczystych pojemników lub opakowań
- Krople, pęcherzyki powietrza czy piana nie mają wpływu na działanie
- Zwarta konstrukcja
- Zabezpieczenie przed zwarciem
- Tryb jasny/ciemny
- Ochrona na poziomie IP67
- Złącze M8 lub połączenie kablowe (-J)
Akcesoria:
- Obudowa ze szczeliną
- Wsporniki montażowe
Dane techniczne
| Wyjście NPN | EZ-11 (-J) |
|---|---|
| Wyjście PNP | EZ-11-PN (-J) |
| Typ czujnika | Barierowy |
| Znamionowa odległość wykrywania | Maks. 5 m |
| Zasięg wykrywania | 0-5 m |
| Standardowy wykrywany obiekt | Ciecz z cząsteczkami wody (w pojemnikach przezroczystych lub półprzezroczystych, min. Ø >/= 2 mm |
| Histereza | – |
| Czas reakcji | Maks. 12 ms |
| Tranzystor wyjściowy | Maks. 100 mA |
| Dioda emitująca | LED na podczerwień |
| Znamionowy pobór prądu bez obciążenia | Nadajnik: maks. 25 mA, Odbiornik: maks. 25 mA |
| Materiał obudowy | Tworzywo sztuczne |
| Stopień ochrony | IP67 |
| Rozmiar (wys. x szer. x dł.) | 31 x 12 x 20 mm |
| Sposób połączenia | Złącze M8 (-J) lub kabel 2 m |
| Napięcie robocze | 12 - 24 V DC (± 10%) |
| Temperatura otoczenia w miejscu zastosowania | 0°C do +55°C |
| Waga (ok.) | Nadajnik: 45 g; Odbiornik: 50 g |

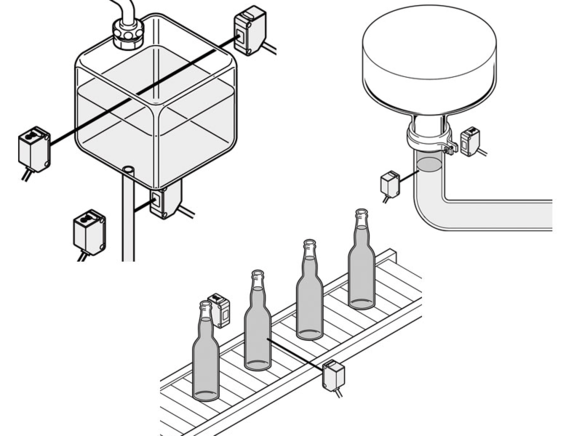

Zastosowania
- Monitorowanie poziomu płynu
- Wykrywanie poziomu oleju/wody
- Wykrywanie cieczy
