Czujnik fotoelektryczny NA2-N

Wąski czujnik strefowy ogólnego przeznaczenia.

Seria NA2-N

Seria NA2-N oferuje niewiarygodnie wysoką wydajność czujników strefowych ogólnego przeznaczenia. Wąską obudowę o grubości zaledwie 13 mm i szerokości 30 mm można zainstalować niemal wszędzie, co znacznie zwiększa efektywność planowania. Dzięki szerokiej gamie cienkich żywicznych czujników strefowych o wysokości wykrywania od 540 mm (28 kanałów wiązki) do 140 mm (8 kanałów wiązki) każdy może wybrać rozmiar, który najlepiej odpowiada jego potrzebom. Aby spełnić standardy rynku globalnego, czujniki te posiadają znak CE, są zgodne z dyrektywą EMC i są obecnie w trakcie procesu certyfikacji UL. Dostępny jest też typ wyjścia PNP. Ten wąski czujnik strefowy ogólnego przeznaczenia to odpowiedź na wszystkie potrzeby każdego zakładu. *Serii NA2-N nie można stosować jako czujnika bezpieczeństwa.

Charakterystyka:

  • Wysokość wykrywania, 6 dostępnych typów (140 do 540 mm)
  • Modele z 8, 24 i 28 kanałami wiązki stanowią uzupełnienie obecnych modeli
  • Zabezpieczenie przed interferencją umożliwia równoległy montaż
  • Schemat oświetlenia do wyboru
  • Szybka reakcja (maks. 10 ms)
  • Dostępne typy NPN i PNP
  • Wąska konstrukcja (grubość 13 mm i szerokość 30 mm)
  • Widoczny, szeroki sygnalizator pracy

Akcesoria:

  • Wsporniki pośrednie
  • Wsporniki montażowe do czujnika
  • Obudowa ze szczeliną
  • Kabel 4-żyłowy, dł. 3 m
Wyszukiwarka produktów

Wyszukiwarka produktów pomoże Ci znaleźć odpowiedni produkt

product finder Panasonic Industry
Znajdź właściwy produkt dla swojego projektu wybierając atrybuty i kryteria filtrowania
Przejdź do wyszukiwarki produktów

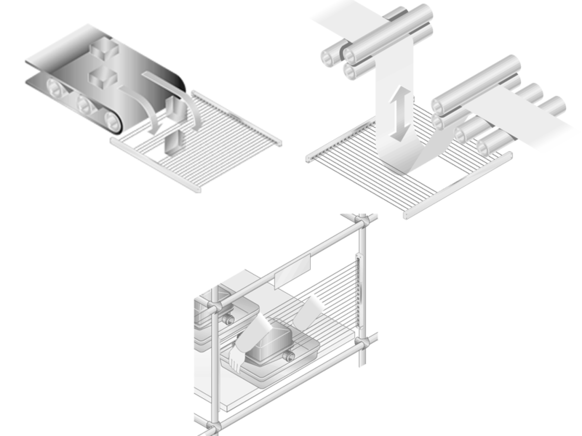

Typowe zastosowania

NA2-N applications
  • Wykrywanie nieregularnie spadających obiektów
  • Wykrywanie pętli
  • Zapobieganie pobieraniu niewłaściwych części

Do pobrania

Name File Type Size Date Language
PDF Brochure Capteurs Catalog, Shortform 32.5 MB 13.09.2021 French
PDF Catálogo Resumen Sensores Data sheet 30.6 MB 28.04.2021 Spanish
PDF Data sheet NA1-11 Data sheet 1.6 MB English
PDF Data sheet NA2-N Data sheet 3.1 MB English
PDF Data sheet NA2-N Data sheet 1.4 MB Italian
ZIP NA2-N 2D Data CAD 111.6 KB 01.06.2007
ZIP NA2-N 3D Data CAD 2.4 MB 01.06.2007
PDF NA2-N Instruction Manual Manual 107.9 KB 01.02.2011 English
PDF Programma Sensori Catalog, Shortform 2.6 MB 11.01.2021 Italian
Raccolta Applicazioni Sensori Data sheet 24.2 KB 20.12.2018 Italian
PDF Sensori Fotoelettrici Guida tecnica Data sheet, Technical information 1.9 MB Italian
PDF Senzory - Zkrácená verze Catalog, Shortform 10.1 MB Czech
PDF Short Form Sensors for Factory Automation Catalog, Shortform 32.7 MB 08.07.2021 English
PDF Übersicht Sensoren Catalog, Shortform 28 MB 05.05.2022 German
