Seria FP-X0: wielofunkcyjne i ekonomiczne sterowniki programowalne

FP-X0 to podstawowy sterownik PLC posiadający wszystkie funkcje potrzebne w prostych aplikacjach automatyki i najczęstszych zadaniach w sterowaniu ruchem.

Wielofunkcyjny i niedrogi sterownik PLC

Sterowniki programowalne FP-X0 posiadają funkcje potrzebne w prostych aplikacjach automatyki (patrz najważniejsze cechy poniżej). Są one idealnym wyborem dla najpopularniejszych rozwiązań automatyki w zakresie sterowania ruchem, na przykład razem z serwonapędami MINAS A5, a zwłaszcza MINAS LIQI. CPU są dostępne z 14, 30, 40 lub 60 we/wy, można je też rozbudować do 216 we/wy.

Najważniejsze cechy FP-X0

  • Prędkość przetwarzania 0,08 µs/krok dla podstawowych instrukcji, dla pierwszych 3000 kroków
  • Pojemność programu do 8 tys. kroków i rejestratory danych z 8 tys. słów
  • Możliwość rozbudowania dzięki modułom analogowym FP-X i FP0R oraz modułom rozszerzeń cyfrowych we/wy
  • Wbudowane wejście analogowe i zegar czasu rzeczywistego
  • Jednocześnie można korzystać z maksymalnie 2 portów komunikacji szeregowej (1 x RS232 + 1 x RS485)
  • Wbudowane 2-kanałowe wyjście impulsowe np. do interpolacji liniowej
  • Maks. częstotliwość szybkiego zliczania 50 kHz (1 kanał) i maks. częstotliwość wyjścia impulsowego 50 kHz (2 kanały)
  • Ochrona programu za pomocą 8-cyfrowego hasła oraz funkcja zakazu przesyłania danych
  • Kompatybilny ze wszystkimi sterownikami PLC firmy Panasonic z serii FP FP-X0 można programować za pomocą oprogramowania programistycznego Control FPWIN Pro zgodnie z normą międzynarodową IEC 61131-3

Dane techniczne FP-X0

Typ PLC L14R L30R L40R L40MR L60R L60RM
Liczba cyfrowych we/wy 14 30 40 60
Liczba wejść cyfrowych 8 16 24 32
Liczba i typ wyjść cyfrowych 6 (4 przekaźnikowe + 2 tranzystorowe NPN) 14 (10 przekaźnikowych + 4 tranzystorowe NPN) 16 (12 przekaźnikowych + 4 tranzystorowe NPN) 28 (24 przekaźnikowe + 4 tranzystorowe NPN)
Wejście analogowe 2-kanałowe (rozdzielczość 10 bitów) dla: wejścia napięcia (0-10 V), wejścia termistora i wejścia potencjometru
Maks. liczba we/wy wykorzystujących moduły rozszerzeń FP-X 130 (maks. 3 moduły rozszerzeń) 150 (maks. 3 moduły rozszerzeń)
Maks. liczba we/wy wykorzystujących moduły rozszerzeń FP-X i FP0R 196 (maks. 2 moduły rozszerzeń FP-X i 3 FP0R) 216 (maks. 2 moduły rozszerzeń FP-X i 3 FP0R)
Typ pamięci Wbudowana pamięć flash-ROM
Pojemność programu 2,5 tys. kroków 8 tys. kroków
Prędkość przetwarzania 0,08 µs/krok dla podstawowych instrukcji 0,08 µs/krok dla podstawowych instrukcji dla pierwszych 3000 kroków, później 0,58 µs/krok
Rejestry danych (DT) 2500 słów 8192 słowa
Przekaźniki wewnętrzne (R) 1008 4096
Kopia zapasowa (flash-ROM)

Liczniki: 6

Przekaźniki wewnętrzne: 5

Rejestry danych: 300 słowa

Liczniki: 16

Przekaźniki wewnętrzne: 8

Rejestry danych: 302 słowa

Zakres napięcia roboczego 100 do 240 V AC

Cechy szczególne FP-X0

Typ PLC L14R L30R L40R L40MR L60R L60RM
Licznik o wysokiej prędkości 1 faza: 4 kanały (maks. 20 kHz); 2 fazy: 2 kanały (maks. 20 kHz) 1 faza: 4 kanały (maks. 50 kHz); 2 fazy: 2 kanały (maks. 20 kHz)
Wyjście impulsowe 1 kanał (maks. 20 kHz) 2 kanały (maks. 20 kHz) 2 kanały (maks. 50 kHz)
Wyjście PWM 1 kanał (maks. 1,6 kHz) 2 kanały (maks. 1,6 kHz) 2 kanały (maks. 3,0 kHz)
Porty komunikacyjne 1x RS232C 1x RS232C 1x RS232C 1x RS485 1x RS232C 1x RS232C 1x RS485
Funkcja zegara/kalendarza Tak

Moduł rozszerzeń

PLC Compact FP-X0 expansion units Panasonic Industry

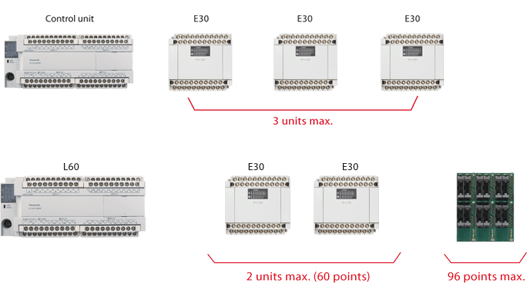

Sterowniki L40 i L60 można rozbudowywać przy użyciu modułów rozszerzeń FPX/FP0R. Można podłączyć maksymalnie 3 moduły rozszerzeń FPX (wer. 3) osiągając maksymalną liczbę 150 we/wy. Z wykorzystaniem adaptera FP0 (AFPX-EFP0) można użyć maksymalnie 3 modułów rozszerzeń serii FP0R (moduły cyfrowe i analogowe, termopary lub jednostki sieciowe) oraz dwóch modułów rozszerzeń FP-X, zwiększając możliwości rozbudowy do 216 we/wy.

Bez adaptera FP0/FP0R: CPU + 3 moduły rozszerzeń FP-X (wer. 3)

Z adapterem FP0/FP0R: CPU + 2 moduły rozszerzeń FP-X + 3 moduły rozszerzeń FP0R
