Czujnik fotoelektryczny EX-Z

Nasz najmniejszy czujnik barierowy.

Przegląd

EX-Z11
Zasięg wykrywania: 50 mm
Powtarzalność: 0,02 mm
Minimalny wykrywany obiekt: Ø 0,3 mm (obiekt nieprzezroczysty)

EX-Z12
Zasięg wykrywania: 200 mm
Powtarzalność: 0,03 mm
Minimalny wykrywany obiekt: Ø 0,5 mm (obiekt nieprzezroczysty)

EX-Z13
Zasięg wykrywania: 500 mm
Powtarzalność: 0,05 mm
Minimalny wykrywany obiekt: Ø 1,0 mm (obiekt nieprzezroczysty)

Wyszukiwarka produktów

Wyszukiwarka produktów pomoże Ci znaleźć odpowiedni produkt

product finder Panasonic Industry
Znajdź właściwy produkt dla swojego projektu wybierając atrybuty i kryteria filtrowania
Przejdź do wyszukiwarki produktów

Współczynnik objętości jednostki zmniejszony o około 50%*

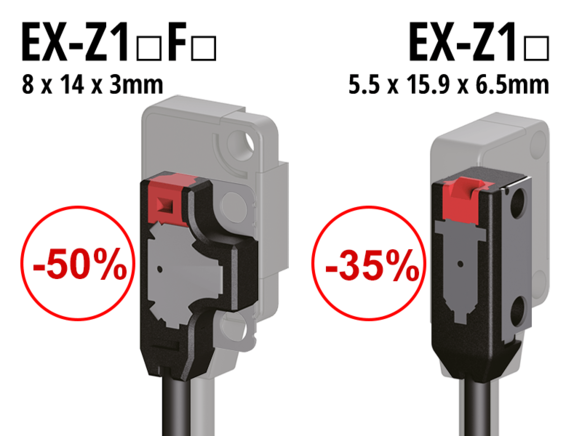

EX-Z photoelectric sensor, unit volume ratio reduced by about 50%*

Najcieńszy na świecie** czujnik o grubości 3 mm powstał dzięki zastosowaniu nowej technologii pakowania półprzewodników, która nie wykorzystuje metody łączenia drutem. Niewielki rozmiar urządzenia umożliwia montaż czujników w wąskiej przestrzeni, gdzie wcześniej możliwa była instalacja tylko standardowej głowicy czujnika światłowodowego. Wbudowany wzmacniacz również pozwala zaoszczędzić miejsce.

*   W porównaniu do serii EX-10 ** Wśród czujników fotoelektrycznych z wbudowanym wzmacniaczem, stan na czerwiec 2015 r. (badanie przeprowadzone przez naszą firmę)

Możliwość wykrywania niezwykle małych obiektów o średnicy 0,3 mm bez opcjonalnej szczeliny (EX-Z11)

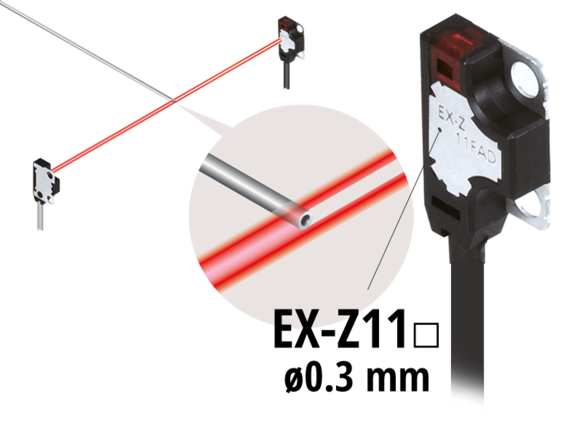

EX-Z photoelectric sensor, capable of sensing an extremely small Ø 0.3mm object without optional slit (EX-Z11□)

 Na przedniej stronie korpusu głównego czujnika znajduje się już szczelina. Czujnik wykrywa obiekty o średnicy 0,3 mm (najmniejszy wykrywany obiekt w branży* bez użycia opcjonalnej szczeliny.

* Wśród czujników fotoelektrycznych z wbudowanym wzmacniaczem, stan na czerwiec 2015 r. (badanie przeprowadzone przez naszą firmę)

Wykrywanie małych obiektów Ø 1,0 mm na dużych odległościach (EX-Z13□)

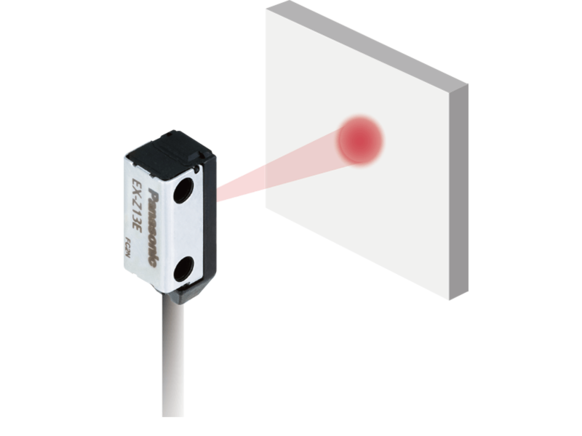

EX-Z photoelectric sensor, capability to sense a small Ø 1.0mm object over long distance (EX-Z13□)

Wysokiej jasności 4-elementowa czerwona dioda LED zapewnia stabilną, silną emisję światła przez długi okres. Pomimo bardzo małej wielkości, oba modele czujnika z wykrywaniem na wprost i na boki wykrywają małe obiekty Ø 1,0 mm z dużej odległości 500 mm. Ponieważ źródło światła jest dobrze widoczne, można łatwo potwierdzić pozycję czujnika.

Kabel odporny na zgięcia dostępny dla wszystkich modeli

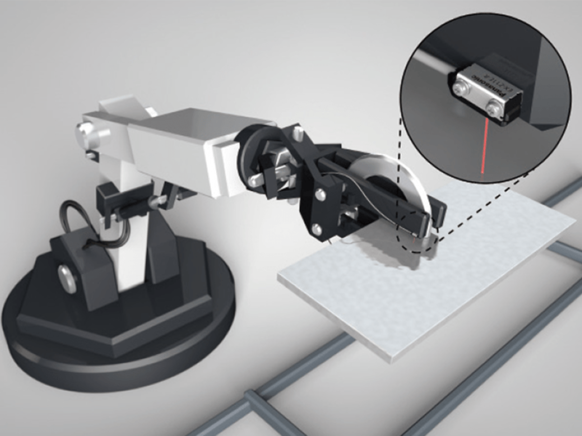

EX-Z photoelectric sensor, inflection resistant cable type available for all models

Kabel odporny na zgięcia ze zwiększoną elastycznością dostępny dla wszystkich modeli. Wybierz model odpowiedni dla konkretnego zastosowania.

Standardowy typ wyposażony jest w przewody o tej samej średnicy co poprzednie modele, ale zewnętrzna średnica kabla wynosi 2,0 mm i jest cieńsza niż w przypadku kabli serii EX-10. Ułatwia to prowadzenie kabli.

Konstrukcja ochronna IP67

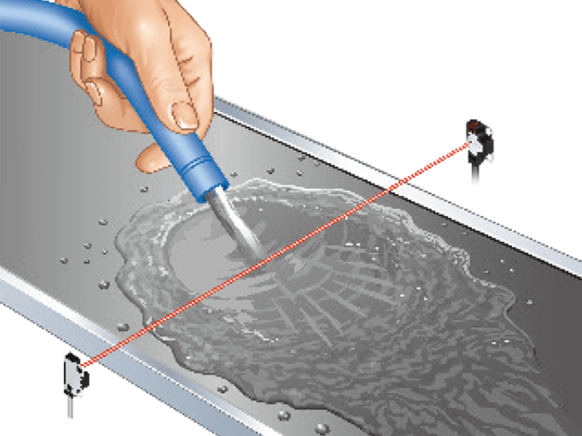

EX-Z photoelectric sensor, IP67 protective structure Panasonic

Czujniki mają stopień ochrony IP67, co pozwala na zastosowanie w liniach technologicznych, w których istnieje ryzyko kontaktu z wodą lub zachlapania.
Dostępne są odporne na rdzę śruby i wsporniki montażowe czujnika ze stali nierdzewnej.

Uwaga: Jeśli podczas pracy czujnika zostanie na niego wylana woda, może on rozpoznać wodę jako obiekt.

Zastosowania

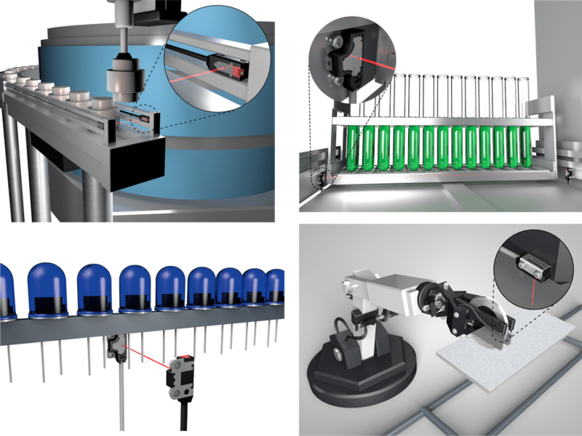

EX-Z photoelectric sensor applications Panasonic
  • Wykrywanie części w podajniku części
  • Wykrywanie obecności/braku probówek
  • Wykrywanie styków diody LED
  • Montaż na ramieniu robota
