Czujnik fotoelektryczny FX-550
![Photoelectir sensor FX-500 / FX-550 / FX-550L shadow](https://mediac.industry.panasonic.eu/p/styles/hero_secondary_image/public/2022-12/sensors_fiber_amplifier_FX-500_550_550l_shadow-min.png?VersionId=CRnr91N8QOuNjBdSv30c8zWvuNtUGDTc&itok=0c_1pP5l)

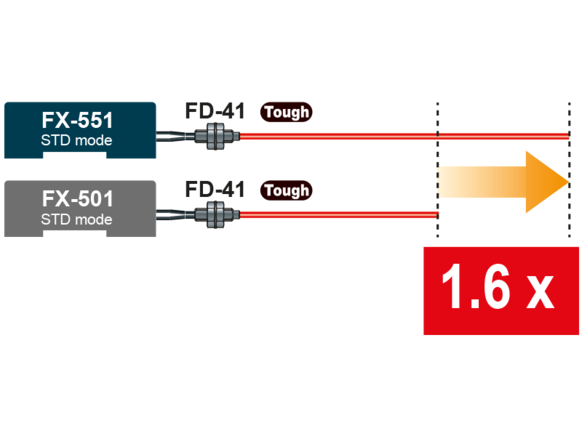

Trzykrotnie większa moc emisji i 1,6-krotnie większy zasięg wykrywania niż w przypadku modeli tradycyjnych!
![FX550 Three times higher emission power and 1.6 times longer sensing range than conventional models!](https://mediac.industry.panasonic.eu/p/styles/500x/public/2020-05/sensors_fiber_fx550_large_sensing_dstance.png?VersionId=4uf8eCq33Zd.LwD.RMM1Y3u4tuY8RuL6&itok=n7I3fKn2)
Duża odległość wykrywania nawet z cienkim włóknem
Zasięg wykrywania cienkich włókien typu odbiciowego jest około 1,6 razy większy niż w przypadku produktów tradycyjnych (zasięg wykrywania standardowych włókien typu odbiciowego jest około 1,4 razy większy). Dzięki temu można zachować dużą elastyczność przy ustawianiu czujnika.
Światłowód | Zasięg wykrywania w trybie standardowym | Poprawa | |
---|---|---|---|
FX-551 | FX-501 | ||
FT-31 | 480 mm | 315 mm | 152% |
FT-42 | 1470 mm | 1130 mm | 130% |
FD-41 | 200 mm | 125 mm | 160% |
FD-61 | 620 mm | 450 mm | 138% |

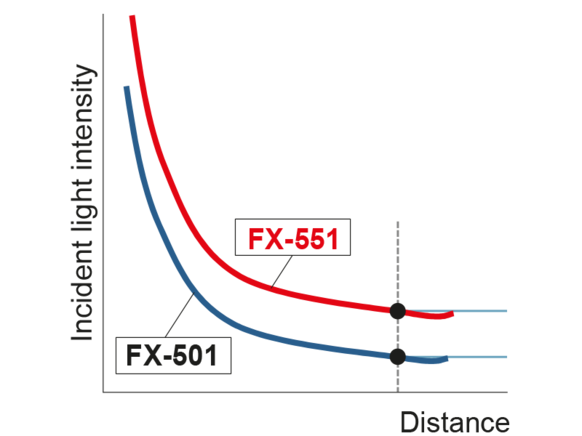

Wyższe natężenie światła padającego gwarantuje stabilniejsze wykrywanie!
![FX550 Higher incident light intensity results in more stable detection!](https://mediac.industry.panasonic.eu/p/styles/500x/public/2020-05/sensors_fiber_fx550_higher_incident_light_intensity.png?VersionId=yLJym4DVNQ50Pmz5BLoFM.Wn9lVDJTR8&itok=U68U7iHl)
Przy niezmieniającej się histerezie wyższe natężenie światła padającego gwarantuje stabilniejsze wykrywanie.

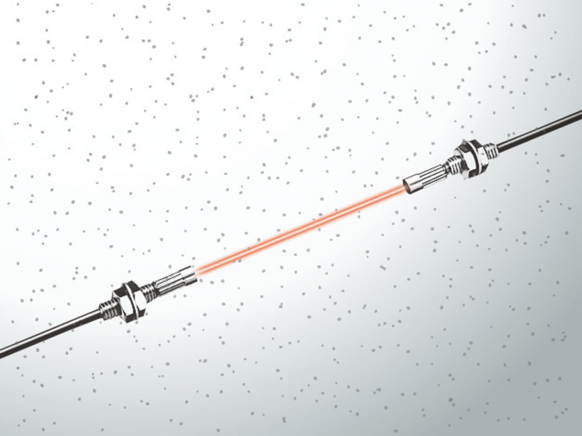

Łatwa regulacja osi wiązki
![FX550 Easy beam axis adjustment Panasonic Industry](https://mediac.industry.panasonic.eu/p/styles/500x/public/2021-12/sensors_fiber_fx550_easy_beam_axis-min.png?VersionId=dgOCIwUWyl99W_je.oghDNgJkmfmrcwr&itok=o8rNM5gZ)
Dzięki dużej mocy emisji, niewielkie odchylenie osi wiązki nie stanowi problemu. Idealnie sprawdza się w miejscach zapylonych lub do wykrywania przez bardzo małe szczeliny. Konieczne trzeba jednak sprawdzić w rzeczywistych warunkach wykrywania, czy działa zgodnie z oczekiwaniami.

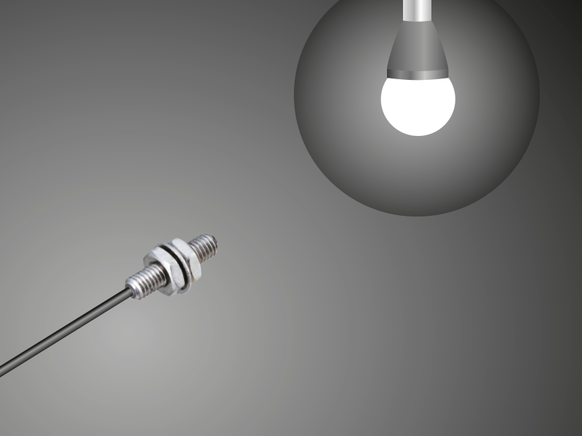

Specjalny tryb minimalizujący wpływ oświetlenia otoczenia
![FX550 Special mode to minimize the effect of ambient light](https://mediac.industry.panasonic.eu/p/styles/500x/public/2020-05/sensors_fiber_fx550_special_mode.png?VersionId=Yiv5APrYYBeNFhfnboFx0Vnre1oW5Mlr&itok=SvgL49UG)
Po włączeniu trybu odporności na warunki środowiskowe, natężenie oświetlenia otoczenia dla lamp LED staje się około 2,5 razy większe niż w trybie normalnym. Powoduje to zmniejszenie liczby błędów wykrywania spowodowanych przez oświetlenie LED.

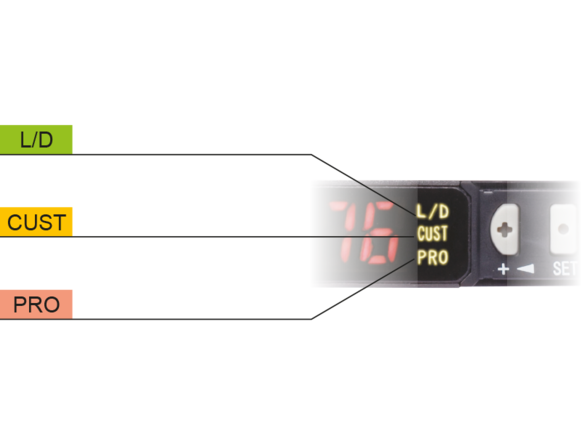

Uproszczona obsługa dla standardowych zastosowań
![FX550 Simplified operation for standard applications](https://mediac.industry.panasonic.eu/p/styles/500x/public/2020-05/sensors_fiber_fx550_simplified_operation.png?VersionId=R9iZwA6Mcvz8ThreyYxmRo7C9264Xhbp&itok=SoICSSID)
Seria FX-500 posiada tylko w najważniejsze funkcje, co zwiększa łatwość obsługi. Nieważne, który model wybierzesz – wszystkie są łatwe w obsłudze.
Tryb NAVI
Tryb NAVI wykorzystuje trzy wskaźniki i podwójny wyświetlacz do pokazywania podstawowych funkcji wzmacniacza. Można szybko sprawdzić, jaki jest aktualny tryb pracy, dzięki czemu nawet osoba obsługująca wzmacniacz po raz pierwszy nie będzie mała z tym żadnych problemów.
- L/D
Przełączanie pracy wyjść. L: Tryb jasny, D: Tryb ciemny - CUST
Czułość na odbierane światło można zmieniać bezpośrednio - PRO
Dostęp do zaawansowanych funkcji i ustawień czasomierza, wartości przesunięcia i śledzenia wartości progowej.

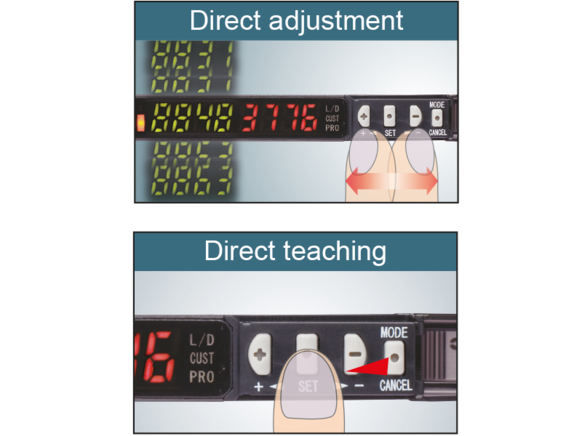

Bezpośrednie ustawienia
![FX550 Direct settings](https://mediac.industry.panasonic.eu/p/styles/500x/public/2020-05/sensors_fiber_fx550_direct_settings.png?VersionId=Ye4i2CQUNPGx8US03J5jEe_KHE.Jm7Nj&itok=NCjuZx13)
- Bezpośrednia regulacja: Wartości progowe można zmieniać bezpośrednio w trybie RUN.
- Bezpośrednie uczenie: Uczenie można przeprowadzić w trybie RUN. Wystarczy raz nacisnąć klawisz SET dla obiektu „obecnego” lub „nieobecnego”.

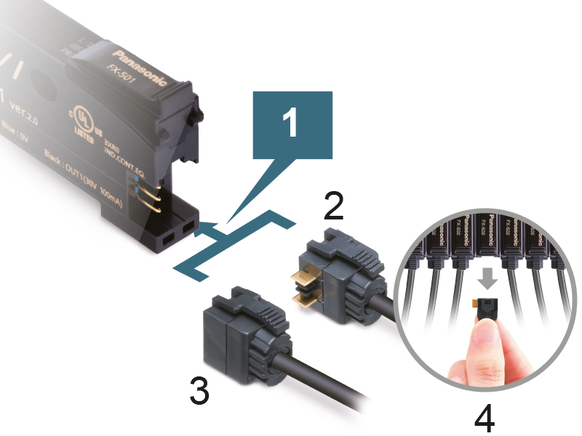

Brak konieczności ustawiania jednostki głównej i pomocniczych
![FX550 No need to specify main and sub units](https://mediac.industry.panasonic.eu/p/styles/500x/public/2020-05/sensors_fiber_fx550_no_need_main_sub_units.png?VersionId=PlQi8lxtMaLd_7J3Te8XIox5oYU9jzoy&itok=cBzKrrUy)
Wszystkie wzmacniacze FX-500 można stosować jako jednostki główne lub pomocnicze. Wystarczy użyć kabla głównego lub kabla pomocniczego, aby rozróżnić te dwa elementy. Pozwala to obniżyć koszty zarządzania zasobami.
- Każdą część można wykorzystać jako jednostkę główną lub pomocniczą!
- Kabel do jednostki pomocniczej
- Kabel do jednostki głównej
- Możliwe odłączenie od przodu, bez konieczności odsuwania wzmacniacza na bok.

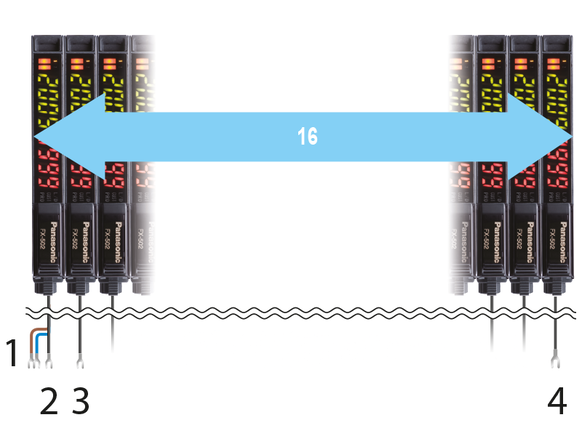

Konstrukcja zapewniająca oszczędność miejsca i redukcję liczby przewodów
![FX550 Wire-saving and space-saving design](https://mediac.industry.panasonic.eu/p/styles/500x/public/2020-05/sensors_fiber_fx550_wire_space_saving.png?VersionId=a0Kh6lWt1WttDBAJspIm04cxzCuK8LCQ&itok=nlBLU10L)
Przewód ze szybkozłączem pozwala zaoszczędzić czas i miejsce. Wzmacniacze FX-500 / FX-400 / DPS-400 / LS-400 umożliwiają szeregowe podłączenie maksymalnie 16 jednostek. Nie można jednak w takim przypadku korzystać z funkcji komunikacji optycznej.
- Kabel zasilający
- Wyjście cyfrowe 1
- Wyjście cyfrowe 2
- Wyjście cyfrowe 16
Lista funkcji w trybie PRO
- PRO 1: Zawiera ustawienia czasu reakcji, czasomierza i wartości przesunięcia.
- PRO 2: Zawiera ustawienia blokady uczenia, elementów wyświetlacza cyfrowego, obrotu wyświetlacza cyfrowego i funkcji Eco.
- PRO 3: Zawiera ustawienia regulacji wyświetlania, resetowania, częstotliwości emisji i śledzenia wartości progowej.
Wzmacniacze
Należy pamiętać, że przewód ze szybkozłączem nie jest dołączony do FX-551(P) i należy zamówić go oddzielnie.
Typ | Numer modelu | Element emitujący | Wyjście |
---|---|---|---|
Typ ze złączem | FX-551 | Czerwona dioda LED | Tranzystor NPN z otwartym kolektorem |
FX-551P | Tranzystor PNP z otwartym kolektorem | ||
Typ z kablem | FX-551-C2 | Tranzystor NPN z otwartym kolektorem | |
FX-551P-C2 | Tranzystor PNP z otwartym kolektorem |
Przewody ze szybkozłączem
Typ kabla | Numer modelu | Długość kabla | Opis |
---|---|---|---|
Kabel główny (3-żyłowy) | CN-73-C1 | 1 m | 0,2 mm2 3-żyłowy przewód typu „cab tire” ze złączem na jednym końcu i średnicą zewnętrzną 3,3 mm |
CN-73-C2 | 2 m | ||
CN-73-C5 | 5 m | ||
Kabel pomocniczy (1-żyłowy) | CN-71-C1 | 1 m | 0,2 mm2 1-żyłowy przewód typu „cab tire” ze złączem na jednym końcu i średnicą zewnętrzną ø3.3 mm. Do jednego kabla głównego można podłączy maksymalnie 15 kabli pomocniczych. |
CN-71-C2 | 2 m | ||
CN-71-C5 | 5 m |
Specyfikacja
Parametr | Typ ze złączem | Typ z kablem | ||
---|---|---|---|---|
Numer modelu | Wyjście NPN | FX-551 | FX-551-C2 | |
Wyjście PNP | FX-551P | FX-551P-C2 | ||
Napięcie zasilania | 12 do 24 V;DC (+10%/-15%), tętnienia szczyt-szczyt maks. 10% | |||
Pobór mocy | Normalna praca: maks. 960 mW (pobór prądu maks. 40 mA przy napięciu zasilania 24 V) tryb ECO: maks. 680 mW (pobór prądu maks. 28 mA przy napięciu zasilania 24 V) | |||
Wyjście | NPN | Tranzystor NPN z otwartym kolektorem
|
||
PNP | Tranzystor PNP z otwartym kolektorem
|
|||
Działanie wyjścia | W trybie L/D możliwość przełączania pomiędzy trybem jasnym i ciemnym | |||
Zabezpieczenie przed zwarciem | Wbudowane | |||
Czas reakcji | FAST: maks. 60 μs, STD: maks. 250 μs, LONG: maks. 2 ms, U-LG: maks. 4 ms, HYPR: maks. 24 ms | |||
Ustawianie czułości | Uczenie 2-punktowe / uczenie granic / uczenie automatyczne / regulacja ręczna | |||
Ustawianie czułości na światło padające | Wbudowane, 4 stopnie | |||
Zakres wyświetlania natężenia światła padającego | FAST / STD: 0 do 4000, LONG: 0 do 8000, U-LG / HYPR: 0 do 9999 | |||
Funkcja czasomierza | Wyposażony w zmienne opóźnienie wyłączenia / opóźnienie włączenia / czasomierz jednorazowy / przełączanie skuteczne lub nieskuteczne
|
|||
Funkcja zabezpieczenia przed interferencją | Wbudowana (do 4 jednostek). Należy pamiętać, że funkcja ta zwiększa histerezę i że czas reakcji zmienia się w zależności od ustawienia. F-1: maks. 0,8 ms, F-2: maks. 0,9 ms, F-3: maks. 1,0 ms, F-4: maks. 1,7 ms |
|||
Stopień ochrony | IP40 (IEC) | |||
Temperatura otoczenia | -10 do +55°C Dla 4 do 7 jednostek zamontowanych kaskadowo: -10 do +50°C lub dla 8 do 16 jednostek zamontowanych kaskadowo: -10 do +45°C ) (brak kondensacji rosy i oblodzenia), przechowywanie: -20 do +70°C |
|||
Element emitujący (modulowany) | Czerwona dioda LED (długość fali emisji szczytowej: 660 nm) | |||
Materiał | Obudowa i osłona zabezpieczająca: poliwęglan, klawisze: poliacetal | |||
Kabel | – | 0,2 mm2 3-żyłowy przewód typu „cab tire”, dł. 2 m | ||
Przedłużenie kabla | – | Możliwe wydłużenie do 100 m z kablem min. 0,3 mm2 i przy napięciu zasilania przynajmniej 12 V DC | ||
Waga | Waga netto: ok. 15 g Waga brutto: ok. 55 g | Waga netto: ok. 55 g Waga brutto: ok. 90 g |
Gdzie warunki pomiaru nie zostały dokładnie określone, temperatura otoczenia wynosiła +23°C.
Czas reakcji serii FX-550
Tryb | FAST | STD | LONG | U-LG | HYPR |
---|---|---|---|---|---|
Czas reakcji | Maks. 60 μs | Maks. 250 μs | Maks. 2 ms | Maks. 4 ms | Maks. 24 ms |
Włókno z kwadratową głowicą
![FX550 Square fiber head](https://mediac.industry.panasonic.eu/p/styles/500x/public/2020-05/sensors_fiber_fx550_fiber_head_square.png?VersionId=BcCnFxlLBA2rUyqQC9YHg3uh.oHGaubU&itok=7EVDVKvr)
Typ barierowy (jedna para na zestaw)
Zasięg wykrywania włókna typu swobodnie skracanego można zredukować o maks. 20%, w zależności od skrócenia.
Typ | Numer modelu | Zasięg wykrywania (mm) | |||||
---|---|---|---|---|---|---|---|
STD | HYPR | U-LG | LONG | FAST | |||
Kwadratowa głowica | M3 | FT-R31 | 510 | 1670 | 1120 | 700 | 310 |
M4 | FT-R43 | 1250 | 3600* | 2650 | 1750 | 750 |
*Długość światłowodu ogranicza zasięg wykrywania.

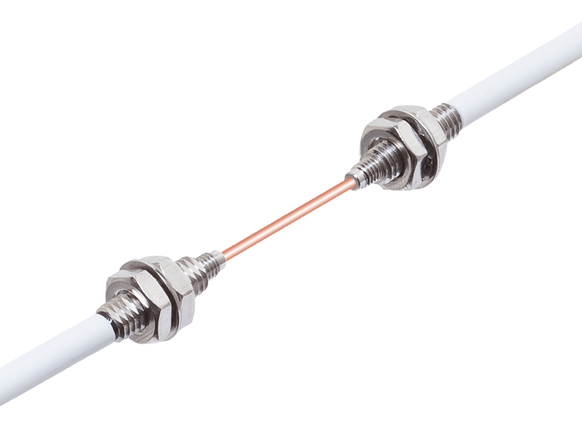

Typ gwintowany
![FX550 Threaded Type](https://mediac.industry.panasonic.eu/p/styles/500x/public/2020-05/sensors_fiber_fx550_fiber_head_threaded.png?VersionId=Dt1wEBGoerL8MkI6ZEzRYmAlFB_6SzRk&itok=BmRkK_xi)
Typ barierowy (jedna para na zestaw)
Zasięg wykrywania włókna typu swobodnie skracanego można zredukować o maks. 20%, w zależności od skrócenia.
Typ | Numer modelu | Zasięg wykrywania (mm) | |||||
---|---|---|---|---|---|---|---|
STD | HYPR | U-LG | LONG | FAST | |||
Gwintowany | M3 | FT-31 | 480 | 1580 | 1000 | 700 | 290 |
FT-32 | 3600* | 3600* | 3600* | 3600* | 2900 | ||
M4 | FT-42 | 1470 | 3600* | 2900 | 2100 | 890 |
*Długość światłowodu ogranicza zasięg wykrywania.
Typ odbiciowy Zasięg wykrywania określony dla białego matowego papieru. Zasięg wykrywania włókna typu swobodnie skracanego można zredukować o maks. 20%, w zależności od skrócenia.
Typ | Numer modelu | Zasięg wykrywania (mm) | |||||
---|---|---|---|---|---|---|---|
STD | HYPR | U-LG | LONG | FAST | |||
Gwintowany | M3 | FD-31 | 200 | 750 | 450 | 310 | 140 |
FD-32G | 320 | 1150 | 730 | 420 | 170 | ||
FD-34G | 130 | 480 | 310 | 180 | 80 | ||
M4 | FD-41 | 200 | 750 | 450 | 310 | 140 | |
FD-42G | 320 | 1150 | 730 | 420 | 170 | ||
M6 | FD-61 | 620 | 1630 | 1180 | 870 | 380 |

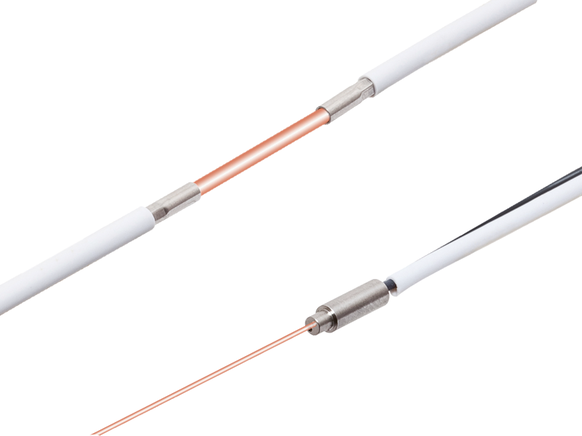

Typ cylindryczny
![FX550 Cylindrical type](https://mediac.industry.panasonic.eu/p/styles/500x/public/2020-05/sensors_fiber_fx550_fiber_head_cylindrical.png?VersionId=Bnq379NZ8Hr_Zt3_TQsEo_yjiLBh962M&itok=SAF5O_pW)
Typ barierowy (jedna para na zestaw)
Zasięg wykrywania włókna typu swobodnie skracanego można zredukować o maks. 20%, w zależności od skrócenia.
Typ | Numer modelu | Zasięg wykrywania (mm) | |||||
---|---|---|---|---|---|---|---|
STD | HYPR | U-LG | LONG | FAST | |||
Cylindryczny | Ø 1,5 | FT-S22
|
870 | 2900 | 1900 | 1200 | 530 |
Typ odbiciowy
Zasięg wykrywania określony dla białego matowego papieru. Zasięg wykrywania włókna typu swobodnie skracanego można zredukować o maks. 20%, w zależności od skrócenia.
Typ | Numer modelu | Zasięg wykrywania (mm) | |||||
---|---|---|---|---|---|---|---|
STD | HYPR | U-LG | LONG | FAST | |||
Cylindryczny | Ø 3 | FD-S34G | 130 | 480 | 310 | 180 | 80 |
