Czujnik pomiarowy laserowy typu bariera HG-T

Precyzyjne, stabilne pomiary.
HG-T laser thru-beam sensor for measurements shadow

Precyzyjne, stabilne pomiary

Laserowy czujnik barierowy serii HG-T posiada wiązkę laserową w kształcie pasa o wysokości 10 mm do pomiaru powierzchni, np. do kontroli konturów krawędzi.

Osiąga on powtarzalność na poziomie < 1 µm i liniowość poniżej ± 12 µm na całym zakresie pomiarowym.

Czujnik ten ma zasięg wykrywania 500 mm, dzięki czemu obsługuje więcej różnorodnych zastosowań niż czujniki o krótszym zasięgu wykrywania.

Wyszukiwarka produktów

Wyszukiwarka produktów pomoże Ci znaleźć odpowiedni produkt

product finder Panasonic Industry
Znajdź właściwy produkt dla swojego projektu wybierając atrybuty i kryteria filtrowania
Przejdź do wyszukiwarki produktów

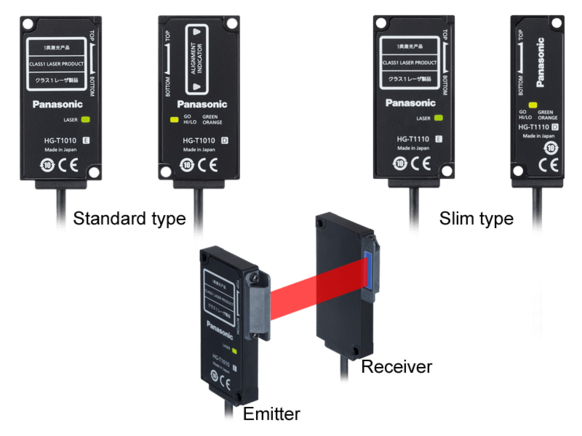

Duże możliwości w zakresie montażu

HG-T Flexible mounting Panasonic Industry

Seria HG-T wyposażona jest w dwie różne głowice czujnika, które różnią się jedynie wymiarami. Typ wąski jest o 10 mm węższy niż typ standardowy i dobrze pasuje do maszyn, w których jest bardzo mało wolnej przestrzeni.

Typ standardowy:

  • Nadajnik: 8 x 30 x 60 mm (szer. x gł. x wys.)
  • Odbiornik: 8 x 30 x 60 mm (szer. x gł. x wys.)

Typ wąski:

  • Nadajnik: 8 x 30 x 60 mm (szer. x gł. x wys.)
  • Odbiornik: 8 x 20 x 60 mm (szer. x gł. x wys.)

Opcjonalne lusterko boczne umożliwia zmianę kierunku wiązki o 90°.

Aby skrócić czas potrzebny na uruchomienie, głowice czujnika są wyposażone w funkcję wyrównywania wiązki. Głowice czujnika można łatwo zamontować podłączając je do sterownika. Sterownik automatycznie wykrywa, czy nadajnik i odbiornik zostały prawidłowo podłączone.

Charakterystyka elektryczna

Sterownik jest standardowo wyposażony w wyjście napięciowe. Typ wyjścia można dobrać w zależności od wymagań danego zastosowania. Zewnętrzne wejścia pozwalają użytkownikowi kontrolować emitowanie lasera, resetować urządzenia czy zapisywać dane podczas pracy. Sterownik obsługuje szybkie próbkowanie i realizuje częstotliwość do 2 kHz.

Doskonała wydajność

Dzięki takim funkcjom jak filtry, wykrywanie krawędzi, kontrola natężenia światła i uśrednianie wartości pomiarowych (do 1024), pomiary są wiarygodne. Jeśli proces pomiarowy nie przebiega płynnie i konieczna jest modyfikacja systemu, funkcje te pozwolą użytkownikowi wykryć to na wczesnym etapie.

Łatwa instalacja wielu czujników

System master-slave umożliwia szeregowe podłączenie do 15 czujników. Kolejną funkcją zwiększającą łatwość obsługi jest możliwość kopiowania ustawień z jednostki głównej do jednostek podrzędnych. Dioda LED sygnalizuje, że trwa kopiowanie.

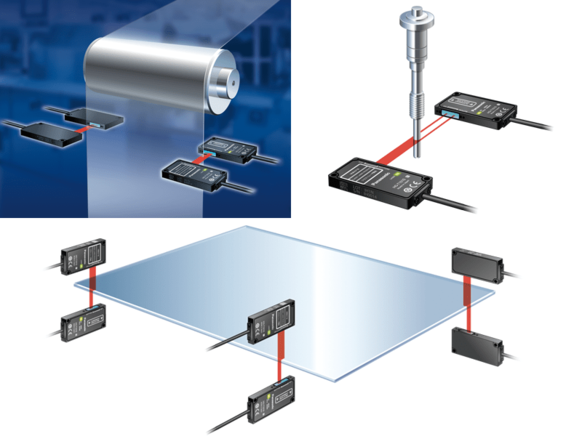

Typowe zastosowania

HG-T applications
  • Prowadzenie krawędzi elektrod baterii
  • Sprawdzanie średnicy i położenia gwintów lub przewodów
  • Wykrywanie ułożonych w stosy płytek
  • Prowadzenie przezroczystych folii
  • Pomiar otworów w elementach silnika
  • Pomiar grubości materiałów takich jak folie czy siatki tekstylne
  • Wysoce precyzyjny pomiar i kontrola krawędzi siatki
  • Ustawianie szklanych podłoży
  • Pomiar średnic

Głowica czujnika

Typ Odległość środka pomiarowego i zakres pomiarowy Zasięg wykrywania Powtarzalność Numer modelu
Typ standardowy 10 mm 500 mm 1 µm HG-T1010
Typ wąski HG-T1110



Przewód połączeniowy głowicy czujnika

Przewód połączeniowy głowicy czujnika należy zamówić osobno.

Opis Długość Numer modelu
Kabel połączeniowy od głowicy czujnika do sterownika (czujnik składa się z nadajnika i odbiornika) 2 m CN-HT-C2
5 m CN-HT-C5
10 m CN-HT-C10
20 m CN-HT-C20

Urządzenie sterujące

Typ Wyjście Numer modelu
Jednostka główna Typ o wysokiej wydajności z analogowym wyjściem prądowym / napięciowym NPN HG-TC101
PNP HG-TC101-P
Jednostki podrzędne Typ o wysokiej wydajności NPN HG-TC111
PNP HG-TC111-P
Typ redukujący liczbę przewodów  – HG-TC113

Opcja

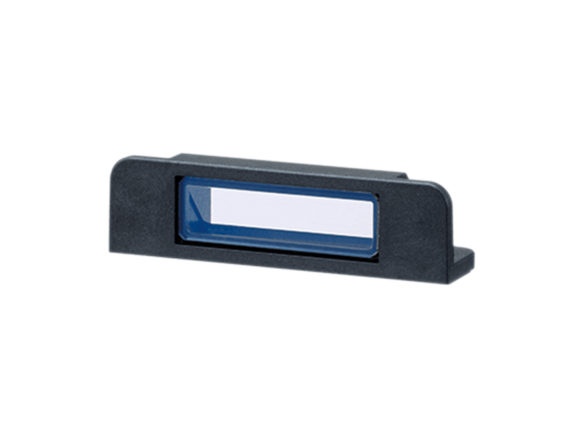

HG-T Option
  Opis
HG-TSV10 Lusterko boczne do zmiany kierunku promienia lasera
SC-HG1-USB Moduł komunikacyjny USB dla serii HG-T

Głowica czujnika

Typ Typ standardowy Typ wąski
Numer modelu HG-T1010 HG-T1110
Zgodny sterownik HG-TC101 (-P), HG-TC111 (-P), HG-TC113
Metoda wykrywania pozycji W oparciu o CMOS
Obowiązujące normy Dyrektywa EMC, RoHS, regulacje FDA
Zakres pomiarowy (szerokość pasa laserowego) 10 mm
Zasięg wykrywania (odległość montażowa) 0 do 500 mm
Źródło wiązki Czerwony laser półprzewodnikowy, klasa 1 (IEC/JIS/GB/FDA) Maks. moc elementu emitującego 0,3 mW, długość fali lasera 655 nm
Powtarzalność 1 μm (odległość montażowa: 20 mm) 2,5 μm (odległość montażowa: 100mm) 5 μm (odległość montażowa: 500 mm)
Liniowość ±0,12% pełnej skali (odległość montażowa: 20 mm) ±0,28% pełnej skali (odległość montażowa: 100 mm)
Obiekt do wykrycia Min. ø 0,5 mm (odległość montażowa: 500 mm)
Sygnalizator pracy Nadajnik Sygnalizator emisji lasera (zielony)
Odbiornik Sygnalizator wyrównania osi wiązki (pomarańczowy / zielony), sygnalizator wyjścia oceny (pomarańczowy / zielony) Sygnalizator wyjścia oceny (pomarańczowy / zielony)
Odporność na czynniki środowiskowe Stopień ochrony IP67 (IEC)
Temperatura otoczenia Praca: -10°C do +45°C (bez kondensacji i oblodzenia)
Przechowywanie: -20 do +60°C
Wilgotność otoczenia Praca: 35 do 85% RH przechowywanie: 35 do 85% RH
Rezystancja izolacji Min. 20 MΩ przy 250 V DC
Odporność na wibracje 10 do 500Hz częstotliwość, 1,5mm podwójna amplituda w kierunkach X, Y i Z przez dwie godziny każdy (maksymalne przyspieszenie 196m/s2)
Odporność na wstrząsy Przyspieszenie 1960m/s² w kierunkach X, Y i Z trzy razy każdy
Uziemienie Kondensator
Materiał Obudowa: Odlew aluminiowy, powierzchnie emitujące i odbierające światło: Szkło
Kabel Kabel 4-żyłowy ze złączem, 0,2 m (nie wchodzi w zakres dostawy)
Waga Waga netto: Nadajnik ok. 30 g, odbiornik ok. 30 g Waga netto: Nadajnik ok. 30 g, odbiornik ok. 30 g

Urządzenie sterujące

Typ Jednostka główna Jednostka podrzędna
Wysoka wydajność Wysoka wydajność Typ redukujący liczbę przewodów
Numer modelu Wyjście NPN HG-TC101 HG-TC111 HG-TC113
Wyjście PNP HG-TC101-P HG-TC111-P
Kompatybilna głowica czujnika HG-T1010, HG-T1110
Liczba możliwych do podłączenia jednostek Do jednej jednostki głównej można podłączyć do 15 jednostek podrzędnych.
Napięcie zasilania 24 V DC ±10%, w tym tętnienia 0,5 V (szczyt-szczyt)
Pobór prądu (uwaga 2) Maks. 100mA (przy podłączonej głowicy czujnika)
Wyjście analogowe Wyjście prądowe (uwaga 3) Zakres wyjść prądowych: 4 do 20 mA / pełna skala (wartość domyślna)
Wyjście błędu: 0 mA
Liniowość: ±0,25% pełnej skali
Impedancja obciążenia: maks. 250Ω
Wyjście napięciowe Zakres wyjścia napięciowego: 0 do 5 V / pełna skala (wartość domyślna)
Wyjście błędu: 5,2 V
Liniowość: ±0,05% pełnej skali
Impedancja obciążenia: maks. 250Ω
Wyjście sterowania Typ wyjścia NPN
  • Tranzystor NPN z otwartym kolektorem
  • Maks. prąd: 50 mA (uwaga 4)
  • Zastosowane napięcie: maks. 30 V DC (pomiędzy wyjściem a 0 V)
  • Napięcie szczątkowe: maks. 1,5 V (przy 50 mA)
  • Prąd upływowy: maks. 0,1 mA

Typ wyjścia PNP:

  • Tranzystor PNP z otwartym kolektorem
  • Maks. prąd: 50 mA (uwaga 4)
  • Zastosowane napięcie: maks. 30 V DC (pomiędzy wyjściem a +V)
  • Napięcie szczątkowe: maks. 1,5 V (przy 50 mA)
  • Prąd upływowy: maks. 0,1 mA
Zabezpieczenie przed zwarciem Wbudowane (typ z automatycznym resetem)
Wyjście oceny Metoda przełączania NO / NC
Wyjście alarmu Otwarte, gdy następuje alarm
Zewnętrzne wejście (wejście 1, wejście 2, wejście 3) Typ wyjścia NPN
  • Wejście bezkontaktowe lub tranzystor NPN z otwartym kolektorem
  • Sytuacja wejścia: Błędne (+8 V do +V DC lub otwarte), poprawne (0 do +1,2 V DC)
  • Impedancja wejściowa: ok. 10 kΩ

Typ wyjścia PNP:

  • Wejście bezkontaktowe lub tranzystor PNP z otwartym kolektorem
  • Sytuacja wejścia: Błędne (0 do +0,6 V DC lub otwarte), poprawne (+4 V do +V DC)
  • Impedancja wejściowa: ok. 10 kΩ
  Wejście wyzwalania Minimalny czas wejścia 2 ms (WŁ.)
  Wejście zatrzymania emisji lasera Minimalny czas wejścia 20 ms (WŁ.)
  Wejście nastawy wstępnej Minimalny czas wejścia 2 ms (WŁ.)
  Wejście reset Minimalny czas wejścia 20 ms (WŁ.)
  Wejście banku A / B Minimalny czas wejścia 20 ms (WŁ.)
Cykl próbkowania 1 ms (standardowe próbkowanie) / 0,5 ms (szybkie próbkowanie)
Uśrednianie (do wyboru) 1 raz (2 ms), 2 razy (3 ms), 4 razy (5 ms), 8 razy (9 ms), 16 razy (17 ms), 32 razy (33 ms), 64 razy (65 ms), 128 razy (129 ms), 256 razy (257 ms), 512 razy (513 ms) i 1024 razy (1025 ms)
Rozdzielczość wyświetlacza 0,1 μm
Zakres wyświetlania -199,9999 do 199,9999 mm
Stopień zanieczyszczenia 2
Wysokość Maks. 2000 m
Odporność na czynniki środowiskowe Stopień ochrony IP40 (IEC)
Temperatura otoczenia Praca: -10°C do +50°C (bez kondensacji i oblodzenia); przechowywanie: -20 do +60°C
Wilgotność otoczenia 35 do 85% RH, przechowywanie: 35 do 85% RH
Rezystancja izolacji Min. 20 MΩ z próbnikiem izolacji 250 V DC pomiędzy wszystkimi połączonymi zaciskami zasilania a obudową
Wytrzymywane napięcie 1000 V AC przez jedną minutę pomiędzy wszystkimi połączonymi zaciskami zasilania a obudową
Odporność na wibracje Częstotliwość: 10 do 150 Hz; amplituda: 0,75 mm przez 2 godziny w każdym z kierunków X, Y i Z
Odporność na wstrząsy Przyspieszenie 98m/s² (ok. 10 G) w kierunkach X, Y i Z pięć razy każdy
Materiał Obudowa: poliwęglan, osłona: poliwęglan, przyciski: poliacetal
Kabel 0,2 mm², 2-żyłowy kabel (przewód brązowy i niebieski) / 0,15 mm² 7-żyłowy kabel kompozytowy, dł. 2 m 0,15 mm2, 7-żyłowy kabel kompozytowy, dł. 2 m
Waga (ok.) 140 g 140 g 60 g



Uwagi:

  1. Tam, gdzie warunki pomiaru nie zostały dokładnie określone, zastosowano następujące warunki: napięcie zasilania 24 V DC, temperatura otoczenia +20°C
  2. Pobór prądu nie obejmuje analogowego wyjścia prądowego
  3. Pełna skala liniowości = 16 mA i jest to liniowość w odniesieniu do wartości mierzonych cyfrowo
  4. Po podłączeniu jednostek podrzędnych do jednostki głównej, maksymalny prąd ujścia / prąd źródłowy wyjścia sterowania i temperatura otoczenia różnią się w zależności od liczby podłączonych jednostek podrzędnych.
