Laserový senzor LS-400
Laserové hlavice
Řada LS používá vysoce zaostřený a koncentrovaný laserový paprsek a koaxiální optický systém objektivu, který umožňuje detekovat extrémně malé objekty na dlouhou vzdálenost. Na výběr miniaturní senzorové hlavyce s reflexní světelnou bariérou s polarizačním filtrem nebo reflexní s bodovým světlem či světelným pásmem.
Řada LS je vhodná zejména pro sledování nebo detekci extrémně malých předmětů na pásovém dopravníku, pro sledování rozměrů objektů a pro sledování polohy hran v průmyslové výrobě.
Charakteristiky:
- Dvoucestný typ: koaxiální čočky s polarizačními filtry
- Dvoucestné typy: bodové a linkové typy
- Dioda s červeným světlem s třídou laseru 1 nebo 2
- Nastavitelné zaostření laseru a linky
- Ultrakompaktní velikost
Příslušenství:
- Montážní držák
- Čočka LSMR1 pro linkový reflexní typ
Řídicí jednotka
Přepínač jog a tlačítko režimu MODE umožňují pohodlné programování všech funkcí řídicí jednotky. Programování je snadné pomocí dvoubarevného 4místného LCD a několika LED displejů. Funkce M.G.S. řady LS, která umožňuje nastavit dynamický rozsah citlivosti příjmu tak, aby se zabránilo nadměrné saturaci odražené intenzity světla (například průhledné objekty v případě odrazných světelných bariér nebo lesklé předměty v případě reflexních senzorů).
Charakteristiky:
- Dvojitý čtyřmístný displej pro aktuální a prahové hodnoty
- Tlačítko režimu a krokovací přepínač pro snadné nastavení
- Doba odezvy pouze 80 µs
- Čtyři výstupní režimy
- Časovač
- Prevence křížových přeslechů
- Externí funkce učení (typ kabelu)
- Funkce zamknutí
- Externí vypnutí laserového paprsku
- S řadou FX-300 je možná montáž vedle sebe
- Kabel nebo typ konektoru
Příslušenství:
- Hlavní a pomocné kabely pro boční montáž (1 / 2 / 5 m)

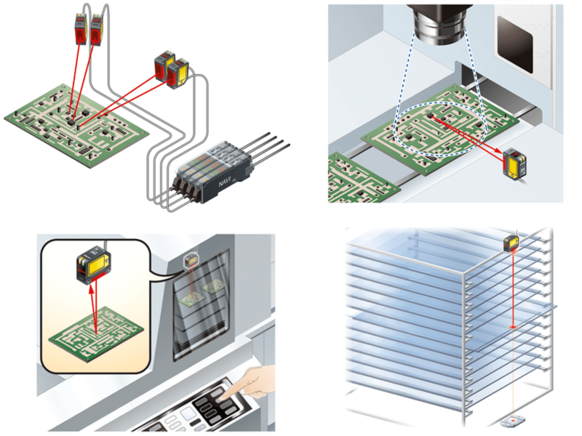

Aplikace

- Ochrana proti rušení
Funkce automatické ochrany proti rušení chrání před rušením až 4 senzorů. - Funkce zastavení emisí
Pomocí funkce zastavení emisí lze laserový paprsek zastavit externím vstupem, např. když se v zorném rozsahu obrazového procesoru objeví bod. - Pomocí funkce externí výuky lze
pohodlně provádět učení externě pro laserové senzory instalované uvnitř zařízení. - Kontrola pinů IO ze vzdálené polohy
- Kontrola přesahu skleněného substrátu
Ke stažení
Name | File Type | Size | Date | Language |
---|---|---|---|---|
Brochure "Focus Automazione" | Catalog, Shortform | 3.1 MB | 01.04.2022 | Italian |
Brochure Capteurs | Catalog, Shortform | 32.5 MB | 13.09.2021 | French |
Catálogo Resumen Sensores | Data sheet | 29 MB | 28.04.2021 | Spanish |
Data sheet LS-400 | Data sheet | 4.9 MB | English | |
Data sheet LS-400 | Data sheet | 1.6 MB | Italian | |
Datenblatt LS-400 | Data sheet | 1.6 MB | German | |
LS 2D Data | CAD | 97.6 KB | 06.11.2007 | |
LS 3D Data | CAD | 783.4 KB | 06.11.2007 | |
LS Bedienungsanleitung | Manual | 775.4 KB | 01.07.2004 | German |
LS Instruction Manual | Manual | 1.8 MB | 01.09.2004 | English |
LS-400 Digital Laser Sensor Amplifier | Manual | 5.3 MB | 01.06.2013 | English |
LS-H Laser Sensor Head Instruction Manual, CMJE-LSH100 | Manual | 415.3 KB | 11.10.2023 | English |
LS-H Series Instruction Manual, MJE-LSH | Manual | 2.8 MB | 16.12.2021 | English |
LS-H-A Series Instruction Manual, MJE-LSHA | Manual | 1.8 MB | 16.12.2021 | English |
LS-HF Instruction Manual, MJE-LSHF | Manual | 2.6 MB | 16.12.2021 | English |
LS-HF-A Instruction Manual, MJE-LSHFA | Manual | 2.8 MB | 16.12.2021 | English |
Programma Sensori | Catalog, Shortform | 2.6 MB | 11.01.2021 | Italian |
RF-31, RF-33 Instruction Manual, CMJEC-RF31 | Manual | 437.3 KB | 01.06.2016 | English |
Raccolta Applicazioni Sensori | Data sheet | 24.2 KB | 20.12.2018 | Italian |
Sensor Selection Guide for Packaging Industry | Catalog | 14.7 MB | 12.07.2022 | English |
Sensori Fotoelettrici Guida tecnica | Data sheet, Technical information | 1.9 MB | 01.05.2006 | Italian |
Senzory - Zkrácená verze | Catalog, Shortform | 10.1 MB | 28.01.2013 | Czech |
Short Form Laser Sensors | Catalog, Shortform | 2.4 MB | 05.06.2015 | English |
Short Form Sensors for Factory Automation | Catalog, Shortform | 32.7 MB | 08.07.2021 | English |
Top seller - Automation products, 6215euen | Catalog, Shortform | 15.7 MB | 04.05.2023 | English |
Übersicht Sensoren | Catalog, Shortform | 28 MB | 05.05.2022 | German |
Übersicht Topseller Automatisierungstechnik, 6215eude | Catalog, Shortform | 15.6 MB | 24.04.2023 | German |
