Bezpečnostní světelná závora SF4D

Nový koncept světelné závory: kompaktní i robustní.

Nový koncept: kompaktní i robustní

SF4D safety light curtain new concept: both compact and robust
  • Typ 4 s velmi robustním hliníkovým krytem
  • Extrémně dlouhý snímací dosah až 15 m.
  • Indikátory stavu a stability pro snadnou instalaci a údržbu
  • Integrované výstupy PNP a NPN
  • Vyhovuje všem běžným normám a standardům
  • Žádné slepé zóny
  • Typ s ochranou prstů, rukou a paží je k dispozici ve výšce až 1,9 m.
Vyhledávač produktů

Použít Vyhledávač produktů k vyhledání vhodného produktu

product finder Panasonic Industry
Najít optimální produkt pro Váš projekt výběrem atributů a kritérií filtru
Jít na Vyhledávač produktů

Vyšší stabilita než SF4B díky změnám interiéru

SF4D Higher stability than SF4B thanks to changes to the interior design

Ve srovnání s řadou SF4B<V2> byla vnitřní jednotka značně zmenšena. Objem vnitřní jednotky byl snížen o více než 60 %. Získaný objem byl použit k posílení konstrukce skříně, která je pevnější, aniž by se změnily vnější rozměry. Díky tomu je SF4D kompatibilní s řadou SF4B<V2> z hlediska rozměrů.

Design odolný proti kroucení a ohýbání

SF4D Twisting- and bending-resistant design

Díky novému vnitřnímu designu je bezpečnostní světelná závora tužší a tím odolnější. SF4D se při kontaktu s jinými objekty neohýbá ani nekroutí tak snadno.

  1. Odolává kroucení!
  2. Odolává ohýbání!
  3. Odolává nárazům!

Max. doba odezvy 10 ms pro jednu světelnou závoru

SF4D Response time max. 10ms for a single light curtain

Pokud je nainstalována pouze jedna světelná závora, je doba odezvy vypnutí řídicích výstupů (OSSD1, OSSD2) max. 10 ms, což je nejrychlejší ve své třídě. Pro více bezpečnostních světelných závor namontovaných v sérii je doba odezvy max. 18 ms. Díky rychlé odezvě je možné bezpečnostní světelnou závoru umístit mnohem blíže k nebezpečné oblasti.

Snadný výpočet bezpečnostní vzdálenosti díky návrhu neslepé zóny

SF4D Easy calculation of safety distance thanks to special no-blind zone design Panasonic Industry

Kromě toho jednotky SF4D doplňují konstrukci bez slepé zóny u jednotek SF4B. Pro půdorysy ve tvaru “L” nebo “U” zůstává rozteč paprsků neměnná (s výjimkou typu pro ochranu prstů) To usnadňuje výpočet bezpečné vzdálenosti.

Nepropustné pro kapaliny a prach

SF4D Impervious to liquids and dust Panasonic Industry

Bezpečnostní světelná závora má stupeň krytí IP67 a IP65 (IEC) a vyhovuje normě NEMA typ 13 (NEMA: National Electrical Manufacturers Association), standard pro určení, jak dobře skříně elektronických součástek odolávají pronikání prachu a vlhkosti. Podrobnosti viz NEMA 250 „skříně pro elektrická zařízení (maximálně 1000 V)“.

Snadná montáž vysílače a přijímače díky vylepšené optické technologii

SF4D Easy installation of emitter and receiver thanks to improved optical properties Panasonic Industry

Díky vyššímu emisním výkonu pracuje SF4D nejen spolehlivě na kratších vzdálenostech, ale také pokrývá delší snímací dosah než předchozí modely.



Režim Typ krytí Rozsah snímání
Krátký režim (výchozí nastavení) Typ s ochranou vniknutí prstů 0 až 7 m

Ochrana rukou

 Typ ochrana paží/nohou

0 až 9 m
Dlouhý režim Typ s ochranou vniknutí prstů 0 až 12 m

Ochrana rukou

Typ ochrana paží/nohou

0 až 15 m

Upozorňujeme, že instalace předního ochranného krytu snižuje snímací dosah.

Minimalizace odchylek mezi prvky

SF4D Minimizing of deviations among elements Panasonic Industry

Bezpečnostní světelná závora je vybavena jedinečnou technologií zarovnání prvků, čímž se minimalizují odchylky v ose paprsků. Navíc byla zlepšena kvalita LED.

Digitální indikátor pro stabilní příjem světla

SF4D Digital indicator for stable light reception Panasonic Industry

Indikátor intenzity dopadajícího paprsku (také nazývaný indikátor stabilního příjmu světla) pomáhá nastavit paprsek během instalace a kontrolovat kvalitu světla během provozu. Množství a kvalita přijímaného světla je indikována barvou LED a jednomístným displejem. Když se kontrolka rozsvítí oranžově, je světlo nestabilní. Stabilní světlo je signalizováno zelenou diodou LED. Zobrazená čísla se pohybují od 1 do 3. Čím vyšší je číslo, tím stabilnější je světlo. Tímto způsobem lze snadno zjistit a odstranit chyby způsobené nečistotami na detekční ploše nebo vychýlením paprsku.

  1. Indikátor intenzity dopadajícího paprsku:
    - Stabilní světlo: Svítí zeleně
    – Nestabilní světlo: Svítí oranžově
    – Světlo je blokováno: Vypnuto
  2. Digitální indikátor
    – Vysoká úroveň přijímaného světla: Zobrazuje zelenou “3”
    - Střední úroveň přijatého světla: Zobrazuje zelenou “2”
    - Nízká úroveň přijatého světla: Zobrazuje zelenou “1”
    - Světlo je zablokováno: Vypnuto

Polarita PNP a NPN v jednom modelu

Řada SF4D kombinuje PNP i NPN tranzistorový výstup v jednom modelu. Pomáhá to snížit počet různých modelů a nákladů.

Aplikace

SF4D applications Panasonic Industry
  • Sériové připojení 5 bezpečnostních světelných závor pro robotické buňky
  • Automobilová výroba

Montážní držák

Bezpečnostní světelná závora není dodávána s upevňovacím držákem. Objednávejte prosím odděleně.

Typ s montážním držákem Č. modelu Požadované šrouby Popis
Upevňovací úchyt pro seřízení sklonu paprsku MS-SFD-1-5 2 M5 nebo 1 šroub(y) s šestihrannou hlavou M8
  • Pro zadní nebo boční montáž
  • 4 ks/sada pro vysílač a přijímač
  • Materiál: Za studena válcovaná uhlíková ocel (SPCC)
MS-SFD-1-6 1 šroub s šestihrannou hlavou M6
MS-SFD-1-8 1 šroub s šestihrannou hlavou M8
Upevňovací úchyt pro nastavení paprsku pro montáž bez slepých zón (poznámky 1 a 2) MS-SFD-3-6 2 M5 nebo 2 šrouby s šestihrannou hlavou M6
  • Pro zadní nebo boční montáž
  • 4 ks/sada pro vysílač a přijímač
  • Materiál: tlakově litá slitina zinku
Střední nosný držák (poznámka 3) MS-SFB-2 2 šrouby s šestihrannou hlavou M5
  • Podpírá střed bezpečnostní světelné závory v místech vystavených vibracím.
  • 2 ks/sada pro vysílač a přijímač
  • Materiál: tlakově litá slitina zinku

Pokyny:

  1. Požadované objednací číslo vysílače a přijímače se liší v závislosti na počtu kanálů svazku.
  2. Montážní držáky musí přesahovat ochrannou výšku, aby bylo zajištěno, že nevznikne žádná slepá zóna.
  3. Je vyžadována jedna sada, pokud je počet kanálů svazku záření více než 111 kanálů svazku pro SF4D-F □, více než 56 kanálů svazku pro SF4D-H, a více než 28 kanálů svazku pro SF4D-A □.

Kabely

Bezpečnostní světelná závora není dodávána se spodním krytem, prodlužovacím nebo adaptérovým kabelem. Objednávejte prosím odděleně.

Kabel spodního krytu

SF4D bottom cap cable

Všechny kabely spodního krytu jsou k dispozici jako 5žilový, 8žilový a 12žilový s 2 kusy na sadu. Na straně vysílače je konektor šedý. Na straně přijímače je konektor černý.

  1. Typ s diskrétními vodiči
  2. Typ konektoru



Typ kabelu Č. modelu Délka Hmotnost Popis
5žilový Diskrétní vodič SFD-CCB5-S 5 m cca 420 g (2 kabely)
  • Slouží k připojení bezpečnostní světelné závory k jiným kabelům nebo pro připojení k bezpečnostní řídicí jednotce SF-C13/SF-C21
  • 2 ks/sada pro vysílač a přijímač
SFD-CCB10-S 10 m cca 830 g (2 kabely)
Konektor SFD-CB05-S 0,5 m cca 75 g (2 kabely)
  • Slouží k připojení bezpečnostní světelné závory k prodlužovacímu kabelu
  • 2 ks/sada pro vysílač a přijímač
  • Vnější průměr konektoru: max. ø14 mm
8žilový Diskrétní vodič SFD-CCB3 3 m cca 290 g (2 kabely)
  • Slouží k připojení bezpečnostní světelné závory k jiným kabelům nebo pro připojení k bezpečnostní řídicí jednotce SF-C13/SF-C21
  • 2 ks/sada pro vysílač a přijímač
SFD-CCB7 7 m cca 620 g (2 kabely)
SFD-CCB10 10 m cca 900 g (2 kabely)
SFD-CCB15 15 m cca 1300 g (2 kabely)
Konektor SFD-CB05 0,5 m cca 80 g (2 kabely)
  • Slouží k připojení bezpečnostní světelné závory k prodlužovacímu kabelu nebo pro připojení k bezpečnostní řídicí jednotce SF-C11
  • 2 ks/sada pro vysílač a přijímač
  • Vnější průměr konektoru: max. ø14 mm
SFD-CB5 5 m cca 480 g (2 kabely)
SFD-CB10 10 m cca 950 g (2 kabely)
12žilový Diskrétní vodič SFD-CCB3-MU 3 m cca 340 g (2 kabely)
  • Slouží k připojení bezpečnostní světelné závory k jiným kabelům nebo pro připojení k bezpečnostní řídicí jednotce SF-C13/SF-C21
  • 2 ks/sada pro vysílač a přijímač
SFD-CCB7-MU 7 m cca 700 g (2 kabely)
SFD-CCB10-MU 10 m cca 980 g (2 kabely)
Konektor SFD-CB05-MU 0,5 m cca 95 g (2 kabely)
  • Slouží k připojení bezpečnostní světelné závory k prodlužovacímu kabelu
  • 2 ks/sada pro vysílač a přijímač
  • Vnější průměr konektoru: max. ø16 mm

Prodlužovací kabely

Všechny prodlužovací kabely jsou k dispozici jako 5žilový, 8žilový a 12žilový kabel. Počet vodičů v prodlužovacím kabelu se musí shodovat s počtem vodičů v kabelu, který má být prodloužen.

Prodlužovací kabely: s konektorem na jednom konci

SF4D Extension cables: with connector on one end
Typ Č. modelu Délka Hmotnost Popis
5žilový SFD-CC3-S 3 m cca 260 g (2 kabely)
  • Slouží k připojení bezpečnostní světelné závory k prodlužovacímu kabelu nebo pro připojení k bezpečnostní řídicí jednotce SF-C13/ SF-C21
  • 2 ks/sada pro vysílač a přijímač
  • Vnější průměr konektoru: max. ø14 mm
SFD-CC10-S 10 m cca 830 g (2 kabely)
8žilový SFD-CC3 3 m cca 290 g (2 kabely)
SFD-CC10 10 m cca 620 g (2 kabely)
12žilový SFD-CC3-MU 3 m cca 340 g (2 kabely)
  • Slouží k připojení bezpečnostní světelné závory k prodlužovacímu kabelu nebo pro připojení k bezpečnostní řídicí jednotce SF-C13/ SF-C21
  • 2 ks/sada pro vysílač a přijímač
  • Vnější průměr konektoru: max. ø16 mm
SFD-CC7-MU 7 m cca 700 g (2 kabely)
SFD-CC10-MU 10 m cca 980 g (2 kabely)

Prodlužovací kabely: s konektory na obou koncích

SF4D Extension cables: with connectors on both ends
Typ Č. modelu Délka Hmotnost Popis
5žilový Pro vysílač (šedý konektor) SFD-CCJ10E-S 10 m cca 420 g (1 kabel)
  • Slouží k připojení bezpečnostní světelné závory k prodlužovacímu kabelu
  • 1 kabel pro vysílač, 1 kabel pro přijímač
  • Vnější průměr konektoru: max. ø14 mm
Pro přijímač (černý konektor) SFD-CCJ10D-S 10 m cca 440 g (1 kabel)
8žilový Pro vysílač (šedý konektor) SFB-CCJ3E 3 m cca 190 g (1 kabel)
  • Slouží k připojení bezpečnostní světelné závory k prodlužovacímu kabelu nebo pro připojení k bezpečnostní řídicí jednotce SF-C11
  • 1 kabel pro vysílač, 1 kabel pro přijímač
  • Vnější průměr konektoru: max. ø14 mm
SFB-CCJ10E 10 m cca 580 g (1 kabel)
Pro přijímač (černý konektor) SFB-CCJ3D 3 m cca 210 g (1 kabel)
SFB-CCJ10D 10 m cca 600 g (1 kabel)
12žilový Pro vysílač (šedý konektor) SFB-CCJ3E-MU 3 m cca 190 g (1 kabel)
  • Slouží k připojení bezpečnostní světelné závory k prodlužovacímu kabelu
  • 1 kabel pro vysílač, 1 kabel pro přijímač
  • Vnější průměr konektoru: max. ø14 mm
SFB-CCJ10E-MU 10 m cca 660 g (1 kabel)
Pro přijímač (černý konektor) SFB-CCJ3D-MU 3 m cca 210 g (1 kabel)
SFB-CCJ10D-MU 10 m cca 680 g (1 kabel)

Kabel pro sériové připojení

Č. modelu Délka Hmotnost netto Popis
SFD-CSL005 0,05 m cca 35 g (2 kabely)
  • Slouží k sériovému připojení bezpečnostní světelné závory Pokud má být toto zařízení instalováno ve tvaru L, doporučujeme použít kabel o minimální délce 0,1 m.
  • 2 ks/sada pro vysílač a přijímač (společné pro vysílač a přijímač)
  • Barva kabelu: Šedá s černou linkou (společné pro vysílač a přijímač)
  • Minimální poloměr ohybu je 6 mm. Když je připojena ochranná trubka SFPD-A10, minimální poloměr ohybu kabelu je 55 mm.
SFD-CSL01 0,1 m cca 40 g (2 kabely)
SFD-CSL05 0,5 m cca 80 g (2 kabely)
SFD-CSL1 1 m cca 130 g (2 kabel)
SFD-CSL5 5 m cca 480 g (2 kabely)
SFD-CSL10 10 m cca 950 g (2 kabely)

Adaptérový kabel

Typ Č. modelu Délka Hmotnost netto Popis
Pro SF4-AH□ (typ PNP) SFD-CB05-A-P 0,5 m cca 80 g (2 kabely)
  • Používá se pro připojení kabelů konektorů ke starší řadě bezpečnostních světelných závor na straně ovládacího obvodu pro připojení k SF4D
  • 2 ks/sada pro vysílač a přijímač
  • Vnější průměr konektoru: max. ø14 mm
  • Minimální poloměr ohybu je 6 mm. Když je připojena ochranná trubka SFPD-A10, minimální poloměr ohybu kabelu je 55 mm.
Pro SF4-AH □-N (typ NPN) SFD-CB05-A-N

Poznámka: Pokud nebyla barva kabelu specifikována, je černá pro vysílač, šedá s černou čárou pro přijímač.

    Prodlužovací kabely

    Všechny prodlužovací kabely jsou k dispozici jako 5žilový, 8žilový a 12žilový kabel. Počet vodičů v prodlužovacím kabelu se musí shodovat s počtem vodičů v kabelu, který má být prodloužen.

    Ochranná trubka

    Č. modelu Délka Hmotnost netto Popis
    SFPD-A10 10 m cca 220 g (1 kabel)
    • Vnější průměr: Ø 18 mm, vnitřní průměr: Ø 9 mm
    • Minimální poloměr ohybu: 55 mm
    • Materiál: Polykarbonát

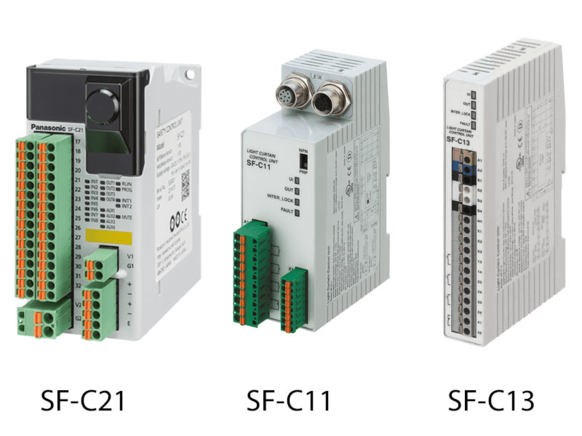

    Bezpečnostní řídicí jednotka

    SF4D Safety control units Panasonic Industry
    Typ bezpečnostní řídicí jednotky Č. modelu Kompatibilní kabely
    Standardní typ SF-C21
    • Kabel spodního krytu: SFD-CCB
      Prodlužovací kabel: SFD-CC
    Typ konektoru SF-C11
    • Kabel spodního krytu: SFD-CB
      Prodlužovací kabel: SFB-CCJ
    Štíhlý typ SF-C13
    • Kabel spodního krytu: SFD-CCB
      Prodlužovací kabel: SFD-CC

    Doporučené bezpečnostní relé

    Doporučená relé jsou vybavena indikátorem LED.

    Č. modelu SFS3-L-DC24V SFS4-L-DC24V
    Uspořádání kontaktů 3a1b 4a2b
    Jmenovitá spínací kapacita 6 A/250 V AC, 6 A/30 V DC
    Min. spínací kapacita 1 mA/5 V DC
    Příkon cívky 15 mA/24 V DC 20,8 mA/24 V DC
    Jmenovitý příkon 360 mW 500 mW
    Provozní doba Max. 20 ms
    Čas uvolnění Max. 20 ms
    Okolní teplota -40 až +85 °C (vlhkost: 5 to 85 % rel. vlh.)
    Platné normy UL, C-UL, TUV, korejská značka S.

    Komunikační jednotka

    SF4D Communication unit

    Komunikační jednotka slouží jako rozhraní mezi počítačem a bezpečnostním světelným závěsem řady SF4D. Má dvě funkce: Můžete jej použít ke změně nastavení a sledování stavu bezpečnostních světelných závěsů SF4D pomocí počítače nebo můžete kopírovat nastavení z jednoho bezpečnostního světelného závěsu na druhý bez počítače. Komunikační jednotka se připojuje k počítači pomocí kabelu USB (USB2.0, A: Mini-B, není součástí balení) a k bezpečnostním světelným závěsům připojeným kabelem.

    Pokud chcete s počítačem používat komunikační jednotku SF4D-TM1, musíte nainstalovat nastavovací software „Configurator Light Curtain“, který si můžete stáhnout zdarma z našich webových stránek.

    Čelní ochranný kryt

    Použitelné modely bezpečnostních světelných závěsů Čelní ochranný kryt
    Ochrana prstů Ochrana rukou Ochrana paží/nohou Model širokého typu č. (viz poznámka) Model tenkého typu č. (viz poznámka)
    SF4D-F15 SF4D-H8 SF4D-A4 FC-SFDH-8 FC-SFDH-8-S
    SF4D-F23 SF4D-H12 SF4D-A6 FC-SFDH-12 FC-SFDH-12-S
    SF4D-F31 SF4D-H16 SF4D-A8 FC-SFDH-16 FC-SFDH-16-S
    SF4D-F39 SF4D-H20 SF4D-A10 FC-SFDH-20 FC-SFDH-20-S
    SF4D-F47 SF4D-H24 SF4D-A12 FC-SFDH-24 FC-SFDH-24-S
    SF4D-F55 SF4D-H28 SF4D-A14 FC-SFDH-28 FC-SFDH-28-S
    SF4D-F63 SF4D-H32 SF4D-A16 FC-SFDH-32 FC-SFDH-32-S
    SF4D-F71 SF4D-H36 SF4D-A18 FC-SFDH-36 FC-SFDH-36-S
    SF4D-F79 SF4D-H40 SF4D-A20 FC-SFDH-40 FC-SFDH-40-S
    SF4D-F95 SF4D-H48 SF4D-A24 FC-SFDH-48 FC-SFDH-48-S
    SF4D-F111 SF4D-H56 SF4D-A28 FC-SFDH-56 FC-SFDH-56-S
    SF4D-F127 SF4D-H64 SF4D-A32 FC-SFDH-64 FC-SFDH-64-S
    SF4D-H72 SF4D-A36 FC-SFDH-72 FC-SFDH-72-S
    SF4D-H80 SF4D-A40 FC-SFDH-80 FC-SFDH-80-S
    SF4D-H88 SF4D-A44 FC-SFDH-88 FC-SFDH-88-S
    SF4D-H96 SF4D-A48 FC-SFDH-96 FC-SFDH-96-S

    Poznámka: Čísla modelů v tabulce se vztahují k jedné jednotce, nikoli ke dvojici jednotek. Pokud chcete chránit jak vysílač, tak přijímač, musíte objednat dva kusy.



    Č. modelu Umístění čelního ochranného krytu Rozsah snímání
    Krátký režim Dlouhý režim
    SF4D-F Pouze na vysílači 0 až 6 m 0 až 9,5 m
    Pouze na přijímači 0 až 6 m 0 až 9,5 m
    Na emitoru i přijímači 0 až 5,5 m 0 až 9 m
    SF4D-H
    SF4D-A
    Pouze na vysílači 0 až 7,5 m 0 až 12 m
    Pouze na přijímači 0 až 7,5 m 0 až 12 m
    Na emitoru i přijímači 0 až 7 m 0 až 11 m

    Rohové zrcadlo

    Sf4D Corner mirror Panasonic Industry

    Pro instalaci ve tvaru L nebo ve tvaru U jsou obvykle potřeba 2 nebo 3 sady bezpečnostních světelných závěsů. Při použití rohového zrcátka odrážejícího světlo je možné použít pouze jednu sadu bezpečnostních světelných závěsů.

    Upozorňujeme, že instalace rohového zrcátka zkracuje snímací dosah, jak je uvedeno v druhé tabulce:

    Použitelné modely bezpečnostních světelných závěsů Rohové zrcátko (viz poznámka)
    Ochrana prstů Ochrana rukou Ochrana paží/nohou Č. modelu Účinný reflexní povrch
    SF4D-F15 SF4D-H8 SF4D-A4 RF-SFBH-8 173X72 mm
    SF4D-F23 SF4D-H12 SF4D-A6 RF-SFBH-12 236X72 mm
    SF4D-F31 SF4D-H16 SF4D-A8 RF-SFBH-16 316X72 mm
    SF4D-F39 SF4D-H20 SF4D-A10 RF-SFBH-20 396X72 mm
    SF4D-F47 SF4D-H24 SF4D-A12 RF-SFBH-24 476X72 mm
    SF4D-F55 SF4D-H28 SF4D-A14 RF-SFBH-28 556X72 mm
    SF4D-F63 SF4D-H32 SF4D-A16 RF-SFBH-32 636X72 mm
    SF4D-F71 SF4D-H36 SF4D-A18 RF-SFBH-36 716X72 mm
    SF4D-F79 SF4D-H40 SF4D-A20 RF-SFBH-40 796X72 mm
    SF4D-F95 SF4D-H48 SF4D-A24 RF-SFBH-48 956X72 mm
    SF4D-F111 SF4D-H56 SF4D-A28 RF-SFBH-56 1116X72 mm
    SF4D-F127 SF4D-H64 SF4D-A32 RF-SFBH-64 1276X72 mm
    SF4D-H72 SF4D-A36 RF-SFBH-72 1436X72 mm
    SF4D-H80 SF4D-A40 RF-SFBH-80 1596X72 mm
    SF4D-H88 SF4D-A44 RF-SFBH-88 1756X72 mm
    SF4D-H96 SF4D-A48 RF-SFBH-96 1916X72 mm

    Poznámka: Čísla modelů v tabulce odkazují na jedno zrcadlo.



    Zmenšení snímacího rozsahu při použití jednoho nebo více rohových zrcátek
    S 1 zrcátkem Snížena na 90 %
    Se 2 zrcátky Snížena na 80 %
    Se 3 zrcátky Snížena na 70 %

    Konektor ve tvaru Y a vhodný kabel

    SF4D Y-shaped connector and suitable cable Panasonic Industry
    Typ Č. modelu Popis
    Konektor ve tvaru Y šetřící kabeláž SFB-WY1
    • Konektor pro úsporu vodičů pro 8žilové kabely. Kabely vysílače a přijímače jsou kombinovány v jednom kabelu pro úsporu kabeláže.
    • Kabeláž má napětí +24 V, 0 V, OSSD 1, OSSD 2, vodič pro nastavení polarity výstupu (stíněný). Napájecí vodič a synchronizační vodič jsou připojeny uvnitř konektoru.
    • Blokování je deaktivováno (automatické resetování).
    Kabel s konektorem na jednom konci WY1-CCN3 Délka kabelu: 3 m;  hmotnost netto: cca 200 g (1 kabel)
    • Spojovací kabel pro konektor ve tvaru Y.
    • Barva kabelu: Šedá (s černou čárou)
    • Barva konektoru: Černá
    • Min. poloměr ohybu: 6 mm
    WY1-CCN10 Délka kabelu: 10 m; Hmotnost netto: cca 620 g (1 kabel)

    Příslušenství

    Položka Č. modelu Popis
    Zkušební tyčka ø14 SF4B-TR14 Testovací objekt pro kontrolu funkčnosti typu ochrany prstů (min. snímaný objekt ø14 mm)
    Zkušební tyčka ø25 SF4B-TR25 Testovací objekt pro kontrolu funkčnosti typu ochrany rukou (min. snímaný objekt ø25 mm)
    Zkušební tyčka ø45 SF4B-TR45 Text pro kontrolu funkčnosti typu ochrany paže/nohy (min. snímaný objekt ø45 mm)
    Laserový nastavovací nástroj SF-LAT-2N Umožňuje snadné zarovnání osy paprsku pomocí snadno viditelného laserového paprsku

    Společné specifikace

    Typ Min. snímaný objekt ø14 mm (rozteč paprsků 10 mm) Min. snímaný objekt ø25 mm (rozteč paprsků 20 mm) Min. snímaný objekt ø45 mm (rozteč paprsků 40 mm)
    Č. modelu SF4D-F SF4D-H SF4D-A
    Platné normy Mezinárodní normy IEC 61496-1/2 (typ 4), ISO 13849-1 (kategorie 4, PLe), IEC 61508-1 až 7 (SIL3)
    Japonsko JIS B 9704-1/2 (typ 4), JIS B 9705-1 (kategorie 4), JIS C 0508-1 až 7 (SIL3)
    Evropa (EU) EN 61496-1/2 (typ 4), EN ISO 13849-1 (kategorie 4, PLe), EN 55011, EN 61000-6-2, EN 50178
    Severní Amerika ANSI/UL 61496-1/2 (typ 4), CAN/CSA C22.2 No.14, CAN/CSA E61496-1/2
    Jižní Korea (značení S) S1-G-1-2009, S2-W-5-2009
    Čína (GB) GB 4584
    Použitelná směrnice o značení CE Směrnice o strojních zařízeních, směrnice EMC, směrnice RoHS
    Rozsah snímání Krátký režim: 0 až 7 m
    Dlouhý režim: 0,12 až 12 m (volitelné DIP přepínačem)
    Krátký režim: 0 až 9 m
    Dlouhý režim: 0,12 až 15 m (volitelné DIP přepínačem)
    Min. snímaný objekt
    (poznámka 2)
    neprůhledný objekt o průměru 14 mm neprůhledný objekt ø 25 mm neprůhledný objekt ø 45 mm
    Efektivní úhel clony Max. ±2,5° při rozsahu snímání min. 3 m (podle normy IEC 61496-2)
    Napájecí napětí 24 V DC + 20–30 % včetně zvlnění max. 10 % (P-P) (bez poklesu napětí při odpojení kabelu)
    Řídicí výstupy (OSSD 1, OSSD 2) Zvolený výstup je tranzistor s otevřeným kolektorem PNP/tranzistor s otevřeným kolektorem NPN (volitelně)
    • Maximální proud v zapojení typu SOURCE: 350 mA
    • Použité napětí: Stejné jako napájecí napětí (mezi řídicím výstupem a +V)
    • Zbytkové napětí: max. 2 V (zdrojový proud 350 mA) (bez poklesu napětí způsobeného kabelem)
    • Svodový proud: max. 0,2 mA (včetně stavu vypnutí napájení)
    • Maximální zatěžovací kapacita: 2,2 μF
    • Zatěžovací odpor kabeláže: max. 3 Ω

    Zvolen výstup NPN:

    • Maximální proud v zapojení typu SINK: 350 mA
    • Použité napětí: Stejné jako napájecí napětí (mezi řídicím výstupem a 0 V)
    • Zbytkové napětí: max. 2 V (proud sink 350 mA) (bez poklesu napětí způsobeného kabelem)
    • Svodový proud: max. 0,2 mA (včetně stavu vypnutí napájení)
    • Maximální zatěžovací kapacita: 2,2 μF
    • Zatěžovací odpor kabeláže: max. 3 Ω
      Provozní režim Je ON, když jsou přijaty všechny paprsky, je OFF, když je jeden nebo více paprsků blokováno (je také OFF, když dojde k chybě interního senzoru nebo k chybě synchronizačního signálu)
    Ochranný obvod Začleněno
    Doba odezvy Odpověď při OFF: max. 10 ms (není-li připojeno v sérii/paralelně), max. 18 ms (při připojení v sérii/paralelně)
    Při odezvě: max. 50 ms (poznámka 3 a 4)
    Pomocný výstup (AUX) (nebezpečnostní výstup) Tranzistor s otevřeným kolektorem PNP/tranzistor s otevřeným kolektorem NPN (volitelný)
    Metoda synchronizace Synchronizace pomocí kabeláže/optická synchronizace (volitelné přepínačem DIP)
    Funkce prevence interferencí Nepřipojeno sériově/paralelně:
    • Synchronizace linky: max. 2 jednotky (auto)
    • Optická synchronizace: max. 2 jednotky (volitelné přepínačem DIP)

    Zapojeno sériově/paralelně:

    • Sériové zapojení: max. 5 jednotek (celkový počet kanálů svazku max. 256)
    • Paralelní zapojení: max. 3 jednotky (celkový počet kanálů svazku max. 192)
    • Sériové/paralelní zapojení smíšené: max. 5 jednotek (celkový počet kanálů svazku max. 144)
    Test vstupní funkce Začleněno
    Funkce blokování Začleněno
    • Ruční resetování / automatické resetování: Volitelné kabeláží
    • Použijte kabel se 8 žilami nebo kabel se 12 žilami
    Funkce uvolnění blokování Začleněno
    Funkce monitorování externích zařízení Integrovaný (použijte se 8-žilový nebo 12žilový kabel)
    Funkce ztlumení Integrovaný (použijte kabel se 12 žilami)
    Funkce překonání Integrovaný (použijte kabel se 12 žilami)
    Krytí IP67, IP65 (IEC), NEMA typ 13 (NEMA 250)
    Okolní teplota -10 až 55 % rel. vlh. (bez kondenzace a námrazy), skladování: -25 až 60 °C
    Příslušenství SF4B-TR14 (zkušební tyčka): 1 ks. SF4B-TR25 (zkušební tyčka): 1 ks. -

    Pokyny:

    1. Pokud nebyly přesně stanoveny podmínky měření, byly použity podmínky okolní teploty +20 °C.
    2. Při použití funkce floating blanking se minimální velikost snímaného objektu zvětší.
    3. Vzhledem k tomu, že řídicí výstup (OSSD 1/2) musí být vypnutý alespoň 80 ms, odezva ON bude zpožděna o více než 50 ms, když je čas blokovaný světlem kratší než 30 ms.
    4. Je-li zvolena optická synchronizace, a pokud jsou zablokovány osy svazku jak horního, tak dolního konce, rychlost odezvy při ON se sníží až o 1 sekundu.

    SF4D-F □ (typ s ochranou prstů)

    Typ Min. snímaný objekt ø14 mm (rozteč paprsků 10 mm)
    Č. modelu SF4D-F15 SF4D-F23 SF4D-F31 SF4D-F39
    Počet kanálů svazku záření 15 23 31 39
    Ochranná výška 150 mm 230 mm 310 mm 390 mm
    Spotřeba proudu Vysílač: max. 110 mA;  Přijímač: max. 130 mA Vysílač: max. 120 mA;  Přijímač: max. 130 mA Vysílač: max. 120 mA;  Přijímač: max. 140 mA
    PFHd (viz poznámka) 1,21x10-9 1,48x10-9 1,80x10-9 2,07x10-9
    MTTFd (viz poznámka) Min. 1031 let Min. 833 let Min. 672 let Min. 582 let
    Čistá hmotnost (vysílač a přijímač) cca 270 g cca 470 g cca 680 g cca 890 g



    Typ Min. snímaný objekt ø14 mm (rozteč paprsků 10 mm)
    Č. modelu SF4D-F47 SF4D-F55 SF4D-F63 SF4D-F71
    Počet kanálů svazku záření 47 55 63 71
    Ochranná výška 470 mm 550 mm 630 mm 710 mm
    Spotřeba proudu Vysílač: max. 120 mA Přijímač: max. 140 mA Vysílač: max. 120 mA Přijímač: max. 150 mA
    PFHd (viz poznámka) 2,40x10-9 2,66x10-9 2,99x10-9 3,25x10-9
    MTTFd (viz poznámka) Min. 498 let Min. 447 let Min. 396 let Min. 363 let
    Čistá hmotnost (vysílač a přijímač) cca 1100 g cca 1300 g cca 1500 g cca 1700 g



    Typ Min. snímaný objekt ø14 mm (rozteč paprsků 10 mm)
    Č. modelu SF4D-F79 SF4D-F95 SF4D-F111 SF4D-F127
    Počet kanálů svazku záření 79 95 111 127
    Ochranná výška 790 mm 950 mm 1110 mm 1270 mm
    Spotřeba proudu Vysílač: max. 120 mA
    Přijímač: max. 150 mA
    Vysílač: max. 120 mA
    Přijímač: max. 160 mA
    Vysílač: max. 120 mA
    Přijímač: max. 170 mA
    Vysílač: max. 120 mA
    Přijímač: max. 180 mA
    PFHd (viz poznámka) 3,58x10-9 4,17x10-9 4,76x10-9 5,36x10-9
    MTTFd (viz poznámka) Min. 328 let Min. 281 let Min. 245 let Min. 217 let
    Čistá hmotnost (vysílač a přijímač) cca 1900 g cca 2300 g cca 2800 g cca 3200 g

    Pokyny:

    • Pokud nebyly přesně stanoveny podmínky měření, byly použity podmínky okolní teploty +20 °C.
    • PFHd: Pravděpodobnost nebezpečné poruchy za hodinu, MTTFD: Střední doba do nebezpečného selhání (v letech).

    SF4D-H □ (typ s ochranou rukou)

    Typ Min. snímaný objekt ø25 mm (rozteč paprsků 20 mm)
    Č. modelu SF4D-H8 SF4D-H12 SF4D-H16 SF4D-H20
    Počet kanálů svazku záření 8 12 16 20
    Ochranná výška 150 mm 230 mm 310 mm 390 mm
    Spotřeba proudu Vysílač: max. 100 mA Přijímač: max. 120 mA
    PFHd (viz poznámka) 9,57x10-10 1,12x10-9 1,26x10-9 1,40x10-9
    MTTFd (viz poznámka) Min. 1340 let Min. 1119 let Min. 988 let Min. 881 let
    Čistá hmotnost (vysílač a přijímač) cca 270 g cca 470 g cca 680 g cca 890 g



    Typ Min. snímaný objekt ø25 mm (rozteč paprsků 20 mm)
    Č. modelu SF4D-H24 SF4D-H28 SF4D-H32 SF4D-H36
    Počet kanálů svazku záření 24 28 32 36
    Ochranná výška 470 mm 550 mm 630 mm 710 mm
    Spotřeba proudu Vysílač: max. 100 mA Přijímač: max. 130 mA Vysílač: max. 110 mA Přijímač: max. 130 mA Vysílač: max. 120 mA Přijímač: max. 130 mA
    PFHd (viz poznámka) 1,56x10-9 1,73x10-9 1,87x10-9 2,04x10-9
    MTTFd (viz poznámka) Min. 782 let Min. 701 let Min. 647 let Min. 591 let
    Čistá hmotnost (vysílač a přijímač) cca 1100 g cca 1300 g cca 1500 g cca 1700 g



    Typ Min. snímaný objekt ø25 mm (rozteč paprsků 20 mm)
    Č. modelu SF4D-H40 SF4D-H48 SF4D-H56 SF4D-H64
    Počet kanálů svazku záření 40 48 56 64
    Ochranná výška 790 mm 950 mm 1110 mm 1270 mm
    Spotřeba proudu Vysílač: max. 120 mA Přijímač: max. 140 mA Vysílač: max. 120 mA Přijímač: max. 150 mA
    PFHd (viz poznámka) 2,17x10-9 2,48x10-9 2,78x10-9 3,09x10-9
    MTTFd (viz poznámka) Min. 552 let Min. 481 let Min. 426 let Min. 383 let
    Čistá hmotnost (vysílač a přijímač) cca 1900 g cca 2300 g cca 2800 g cca 3200 g



    Typ Min. snímaný objekt ø25 mm (rozteč paprsků 20 mm)
    Č. modelu SF4D-H72 SF4D-H80 SF4D-H88 SF4D-H96
    Počet kanálů svazku záření 72 80 88 96
    Ochranná výška 1430 mm 1590 mm 1750 mm 1910 mm
    Spotřeba proudu Vysílač: max. 120 mA Přijímač: max. 150 mA Vysílač: max. 120 mA Přijímač: max. 160 mA
    PFHd (viz poznámka) 3,39x10-9 3,69x10-9 4,00x10-9 4,30x10-9
    MTTFd (viz poznámka) Min. 347 let Min. 318 let Min. 293 let Min. 272 let
    Hmotnost netto
    (vysílač plus přijímač)
    cca 3600 g cca 4000 g cca 4400 g cca 4800 g

    Pokyny:

    • Pokud nebyly přesně stanoveny podmínky měření, byly použity podmínky okolní teploty +20 °C.
    • PFHd: Pravděpodobnost nebezpečné poruchy za hodinu, MTTFD: Střední doba do nebezpečného selhání (v letech).

    SF4D-A□(typ s ochranou paží/nohou)

    Typ Min. snímaný objekt ø45 mm (rozteč paprsků 40 mm)
    Č. modelu SF4D-A4 SF4D-A6 SF4D-A8 SF4D-A10
    Počet kanálů svazku záření 4 6 8 10
    Ochranná výška 150 mm 230 mm 310 mm 390 mm
    Spotřeba proudu Vysílač: max. 100 mA Přijímač: max. 120 mA
    PFHd (viz poznámka) 8,29x10-10 9,34x10-10 1,01x10-9 1,11x10-9
    MTTFd (viz poznámka) Min. 1577 let Min. 1378 let Min. 1267 let Min. 1136 let
    Čistá hmotnost (vysílač a přijímač) cca 270 g cca 470 g cca 680 g cca 890 g



    Typ Min. snímaný objekt ø45 mm (rozteč paprsků 40 mm)
    Č. modelu SF4D-A12 SF4D-A14 SF4D-A16 SF4D-A18
    Počet kanálů svazku záření 12 14 16 18
    Ochranná výška 470 mm 550 mm 630 mm 710 mm
    Spotřeba proudu Vysílač: max. 100 mA Přijímač: max. 130 mA
    PFHd (viz poznámka) 1,18x10-9 1,29x10-9 1,36x10-9 1,46x10-9
    MTTFd (viz poznámka) Min. 1060 let Min. 966 let Min. 910 let Min. 840 let
    Čistá hmotnost (vysílač a přijímač) cca 1100 g cca 1300 g cca 1500 g cca 1700 g



    Typ Min. snímaný objekt ø45 mm (rozteč paprsků 40 mm)
    Č. modelu SF4D-A20 SF4D-A24 SF4D-A28 SF4D-A32
    Počet kanálů svazku záření 20 24 28 32
    Ochranná výška 790 mm 950 mm 1110 mm 1270 mm
    Spotřeba proudu Vysílač: max. 100 mA Přijímač: max. 130 mA Vysílač: max. 100 mA Přijímač: max. 140 mA Vysílač: max. 110 mA Přijímač: max. 140 mA
    PFHd (viz poznámka) 1,54x10-9 1,71x10-9 1,89x10-9 2,07x10-9
    MTTFd (viz poznámka) Min. 798 let Min. 710 let Min. 640 let Min. 582 let
    Čistá hmotnost (vysílač a přijímač) cca 1900 g cca 2300 g cca 2800 g cca 3200 g



    Typ Min. snímaný objekt ø45 mm (rozteč paprsků 40 mm)
    Č. modelu SF4D-A36 SF4D-A40 SF4D-A44 SF4D-A48
    Počet kanálů svazku záření 36 40 44 48
    Ochranná výška 1430 mm 1590 mm 1750 mm 1910 mm
    Spotřeba proudu Vysílač: max. 110 mA Přijímač: max. 150 mA Vysílač: max. 110 mA Přijímač: max. 160 mA
    PFHd (viz poznámka) 2,24x10-9 2,42x10-9 2,60x10-9 2,77x10-9
    MTTFd (viz poznámka) Min. 534 let Min. 493 let Min. 458 let Min. 428 let
    Čistá hmotnost (vysílač a přijímač) cca 3600 g cca 4000 g cca 4400 g cca 4800 g

    Pokyny:

    • Pokud nebyly přesně stanoveny podmínky měření, byly použity podmínky okolní teploty +20 °C.
    • PFHd: Pravděpodobnost nebezpečné poruchy za hodinu, MTTFD: Střední doba do nebezpečného selhání (v letech).

    Ke stažení

    Name File Type Size Date Language
    PDF Brochure Capteurs Catalog, Shortform 32.5 MB 13.09.2021 French
    PDF Catalogue SF4D Catalog 14.3 MB 12.02.2017 English
    PDF Catálogo Resumen Sensores Data sheet 30.6 MB 28.04.2021 Spanish
    ZIP Configurator Light Curtain SF4D ver.1.4.1. For Windows 7, 8.x and 10. Software 238.5 MB 05.07.2021 English
    PDF Corner Mirror for SF4D / SF4B / SF2B Series RF-SFBH-□ - ME-RFSFBH Manual 457.2 KB 22.10.2018 English
    PDF Data sheet SF4D Data sheet 15.3 MB 01.11.2018 English
    PDF Datenblatt SF4D Data sheet 2.5 MB 24.10.2018 German
    PDF IO-Link Communication Unit for Safety Light Curtain SF4D series; SFD-WL3 Flyer 1.5 MB 01.02.2019 English
    PDF Productos para la Seguridad Industrial Catalog, Shortform 6.6 MB 26.11.2019 Spanish
    PDF Programma Sensori Catalog, Shortform 2.6 MB 11.01.2021 Italian
    Raccolta Applicazioni Sensori Data sheet 24.2 KB 20.12.2018 Italian
    ZIP SF4D 2D Data CAD 5.5 MB
    ZIP SF4D 3D Data CAD 60.5 MB
    PDF SF4D Bedienungsanleitung, WUMD-SF4D-10 Manual 7.1 MB 11.07.2022 German
    PDF SF4D Manual de Instrucciones, WUMEs-SF4D-10 Manual 7.1 MB 11.07.2022 Spanish
    PDF SF4D Manuale di istruzioni, WUMI-SF4D-9 Manual 9 MB 11.07.2022 Italian
    PDF SF4D Safety light curtain Flyer 565.7 KB 30.03.2017 English
    PDF SF4D Series Instruction Manual WUME-SF4D-13 Manual 7.2 MB 11.07.2022 English
    PDF SF4D Series Quick Instruction Manual, ME-SF4D Manual 1.2 MB 16.12.2021 English
    PDF SF4D Sicherheitslichtgitter Flyer 549.5 KB 30.03.2017 German
    PDF SF4D TM1 Series Quick Instruction Manual WUME-SF4DTM1-5 Manual 3.6 MB 16.04.2020 English
    PDF SF4D catalogo Catalog 8.8 MB 24.01.2018 Spanish
    PDF SF4D-01 Bedienungsanleitung WUMDE-SF4D-4 Manual 6.6 MB 07.01.2021 German
    PDF SF4D-01 Bedienungsanleitung,WUME-SF4D01-6 Manual 6.9 MB 11.07.2022 German
    PDF SF4D-01 Instruction Manual, WUME-SF4D01-8 Manual 8.6 MB 11.07.2022 English
    PDF SF4D-01 Instrukcja obsługi WUMPL-SF4D-1 Manual 7.6 MB 19.12.2017 Polish
    PDF SF4D-01 Manuel d'instructions, WUME-SF4D01-8 Manual 7 MB 11.07.2022 French
    PDF SF4D-TM1 Benutzerhandbuch WUMDE-SF4DTM1-1 Manual 2.2 MB 19.12.2017 German
    PDF SF4D-TM1 Benutzerhandbuch, WUMD-SF4DTM1-4 Manual 4.1 MB 16.04.2020 German
    PDF SF4D-TM1 Manual de usuario WUMES-SF4DTM1-1 Manual 3.8 MB 19.12.2017 Spanish
    PDF SF4D-TM1 Manual de usuario, WUMD-SF4DTM1-4 Manual 4.2 MB 16.04.2020 Spanish
    PDF SF4D-TM1 Manuale utente WUMIT-SF4DTM1-1 Manual 3.8 MB 19.03.2018 Italian
    PDF SF4D-TM1 Manuale utente, WUMI-SF4DTM1-4 Manual 4.2 MB 16.04.2020 Italian
    PDF SF4D-TM1 Manuel d'utilisateur, WUMF-SF4DTM1-4 Manual 4.3 MB 16.04.2020 French
    PDF SF4D-TM1 Podręcznik użytkownika WUMPL-SF4DTM1-1 Manual 2.4 MB 19.12.2017 Polish
    PDF SF4D-TM1 Quick Instruction Manual, CME-SF4DTM1 Manual 1.1 MB 16.04.2020 English
    PDF SFD-WL3 Instruction Manual CME-SFDWL3 Manual 1.4 MB 16.04.2020 English
    PDF Sensor Selection Guide for Packaging Industry Catalog 14.7 MB 12.07.2022 English
    PDF Sensors & Ionizer Solutions Catalog for Laboratory Automation Catalog 1.8 MB English
    PDF Senzory - Zkrácená verze Catalog, Shortform 10.1 MB 28.01.2013 Czech
    PDF Short Form Sensors for Factory Automation Catalog, Shortform 32.7 MB 08.07.2021 English
    PDF Solutions for Liquid Dispensing Processes. For Clinical Diagnostics Instruments. Catalog 3.3 MB 18.11.2021 English
    PDF Série SF4D Barrière immatérielle de sécurité, compacte & robuste Flyer 548.3 KB 16.05.2017 French
    PDF Série SF4D Manuel d'instructions WUMF-SF4D-13 Manual 9 MB 11.07.2022 French
    PDF Übersicht Sensoren Catalog, Shortform 28 MB 05.05.2022 German

    Více informací

    laboratory automation teaser
    Solutions

    Sensor solutions for laboratory automation

    Providing sensor solutions for laboratory automation and diagnostic instruments.
