Laserový senzor LS-500
Řada LS-500
Řada LS-500 nabízí vysoce kvalitní laserové senzory schopné detekovat velmi malé objekty s rychlostí zpracování až 60 µs. Nové plné pouzdro M6 z nerezové oceli je robustní a optimálně se hodí pro použití v náročných prostředích. Jedinečný ovladač dokáže zpracovat signály hlavic laserového senzoru s průchozím paprskem, difuzním odrazem a retroreflexním laserem. Všechny senzory jsou vybaveny dvěma digitálními výstupy a senzory typu s kabelm nabízejí další analogový výstup, který otevírá nové rozměry při detekci malých objektů.
Charakteristiky:
- Laser třídy 1
- Pouzdro M6 z nerezové oceli pro verzi s průchozím paprskem (LS-H101)
- Verze IP67 (LS-H102)
- Analogový výstup 4-20 mA
- Velmi rychlé zpracování - 60 µs
- Malý kryt: 23,4 x 12 x 8,2 mm
Příslušenství:
- Montážní držáky (MS-LS-1 pro použití s LS-H201/LS-H901 a MS-EXL2-2 pro typ s průchozím paprskem)
Řídicí jednotka LS-500
Přepínač JOG a tlačítko MODE umožňují pohodlné programování všech funkcí řídicí jednotky. Programování je snadné díky dvoubarevnému 4místnému displeji LCD, který současně zobrazuje aktuální a prahové hodnoty. Řada LS-500 nabízí funkci, která umožňuje nastavit dynamický rozsah citlivosti přijímače, aby se zabránilo nadměrné saturaci odražené intenzity světla (například u průhledných objektů a typu s průchozím paprskem nebo lesklých objektů a odrazových čidel).
Charakteristiky:
- Dvojitý čtyřmístný displej pro aktuální a prahové hodnoty
- Tlačítko režimu a krokovací přepínač pro snadné nastavení
- Doba odezvy pouze 60 µs
- Čtyři výstupní režimy: Normální, diferenciální, hystereze, režim oknového komparátoru
- Časovač
- Funkce prevence interferencí
- Funkce zamknutí
- Zastavení vyzařování laseru prostřednictvím externího vstupu
- S řadou FX-300 je možná montáž vedle sebe
- K dispozici jsou různé typy kabelů nebo konektorů
Příslušenství:
- Hlavní (CN-74) a pomocné kabely (CN-72) jsou k dispozici pro montáž vedle sebe (1/2/5 m)

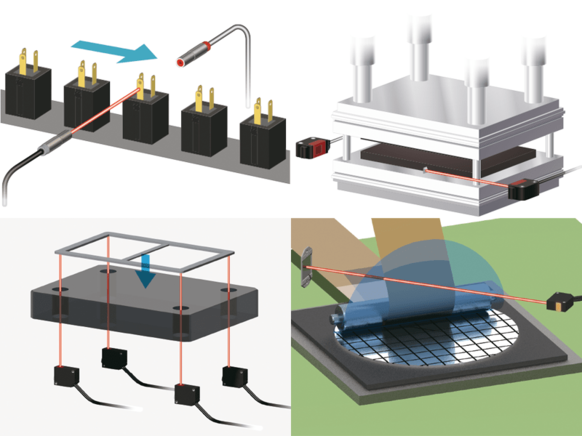

Aplikace
- Řízení polohy obráběného dílce
- Detekce značek ve formě
- Detekce obráběných dílců přes pracovní desku
- Detekce průhledné fólie
