MINAS A6 200V servomotory

Servomotory pro řadu MINAS A6.
MINAS A6 servo motors shadow

Přehled

  • 50 W až 5 kW, 200 V.
  • Nízká, střední, vysoká setrvačnost

Všechny servomotory jsou vybaveny konektory IP67 v evropském stylu a bezbateriovým 23bitovým enkodérem Panasonic. Díky jedinečné konstrukci dosáhla společnost Panasonic mimořádně kompaktního motoru, který je o 30 procent lehčí než jeho předchůdce.

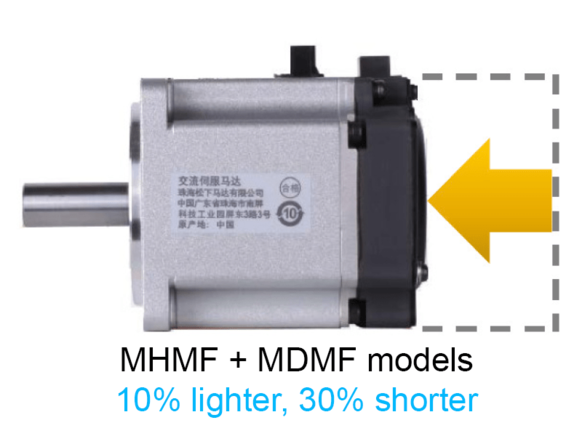

Ještě kompaktnější design

MINAS A6 servo motors - Even more compact design

Díky dělené struktuře jádra a novému krytu jsme dokázali snížit nejen délku o 30 %, ale i hmotnost až o 10 %.

23bitový enkodér s vysokým rozlišením

MINA A6 servo motors - High-resolution 23-bit encoder – can be used as an absolute or incremental rotary encoder

Lze použít jako absolutní nebo inkrementální rotační enkodér. 23bitový enkodér 8388608ppr(impulzů na otáčku).

Pouze jeden typ enkodéru pro inkrementální a absolutní počítání (snižuje počet modelů o polovinu).

K dispozici se dvěma různými těsněními (jednotlivé/trojité)

MINAS A6 servo drives - Available with two different seals (single/triple-lip)

Bylo vyvinuto olejové těsnění s trojitým břitem. Je ideální pro ochranu před vniknutím prachu a oleje ve špatném okolním prostředí.

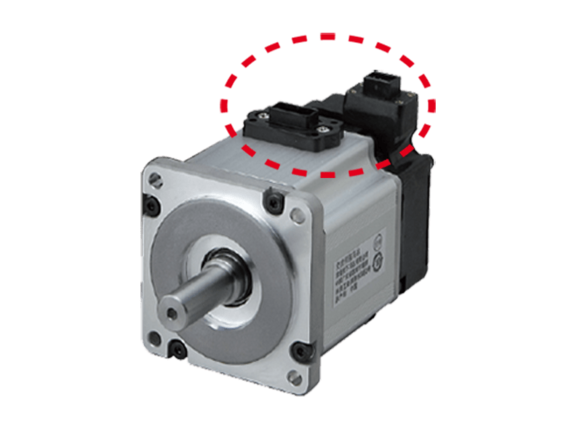

Krytí IP67

MINAS A6 servo drives - IP67 degree of protection

Vyznačuje se zvýšenou odolností v náročných průmyslových prostředích. Vylepšené utěsnění motoru MINAS A5, konektory pro přímou montáž do napájecího zdroje motoru a oblasti vstupů a výstupů enkodéru přispívají této jednotky ke stupni krytí IP67.

Obrázek:  Konektor pro přímou montáž

MINAS A6 200V servomotory

Motor Jmenovitý výkon Napájecí napětí Aplikace
Nízká setrvačnost MSMF 50 W až 5 kW 200 V Zařízení pro výrobu tranzistorů (jako bondery, SMD stroje), balicí stroje, stroje na výrobu potravin a LCD atd.
Střední setrvačná hmota MQMF (plochý typ) 100 W až 400 W 200 V SMT stroje, vkládací stroje, řemenové stroje, stroje pro vykládací roboty atd.
MDMF 1 kW až 5(22) kW 200 V Dopravníkové stroje, roboty, obráběcí stroje, textilní stroje atd.
MGMF (nízké otáčky, typ s vysokým točivým momentem) 850 W až 4,4(5,5) kW 200 V Dopravníkové stroje, roboty, obráběcí stroje, textilní stroje atd.
Vysoká setrvačnost MHMF 50 W až 5(7,5) kW 200 V Dopravníkové stroje, roboty, stroje na výrobu LCD atd.
