Bezpečnostní světelný senzor ST4
Senzory ST4
Nová koncepce připojení 6 sad hlavic senzorů k řídicí jednotce řady 1 od společnosti Panasonic nabízí maximální flexibilitu při řešení bezpečnostních aplikací. Stačí přesně nakonfigurovat počet hlavic senzorů a řídicích jednotek potřebných k ochraně dané oblasti, např. malé otvory nebo nepravidelně tvarované prostory nepraktické pro bezpečnostní světelné závěsy.
Indikátor přerušení paprsku je zabudován jak do vysílače, tak do přijímače, který nejen usnadňuje potvrzení operace, ale také usnadňuje vyrovnání osy svazku.
Vysoce funkční řídicí jednotka ST4-C12EX okamžitě diagnostikuje nesprávně srovnané nebo abnormální hlavice senzoru. Jeho digitální displej umožňuje na první pohled identifikovat chyby, a podporuje PNP a NPN polarity, usnadňuje správu zásob.
Charakteristiky:
- Sériové zapojení 6 sad snímacích hlavic k 1 řídicí jednotce
- Kompaktní design
- Krytí IP67
- Tři vzory pro funkční tlumení
- Vysoce funkční řídicí jednotka
- Bezpečnostní kategorie 4
Možnosti:
- Prodlužovací kabely: 1, 3, 5, 7 a 15 m

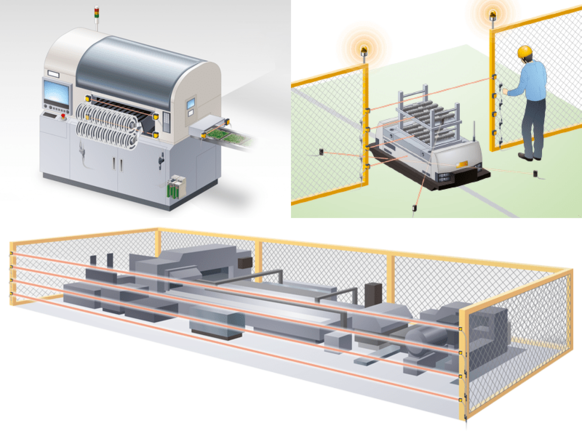

Aplikace

- Ochrana pro dlouhé snímací rozsahy
Střežené plochy až do délky 15 m, například tam, kde je obtížné instalovat ochranné ploty. - Ochrana malých otvorů
Pro malé otvory, kde se nevejdou světelné závěsy, hlavice senzorů ST4 zajišťují bezpečnost. - Ochrana proti neautorizovanému vstupu
Snímací hlavice lze namontovat flexibilně a snadno implementovat ztlumení řízení.
