Laserový senzor s průchozím paprskem HG-T pro měření
Vysoce přesná a stabilní měření
Laserový senzor s průchozím paprskem řady HG-T pracuje s laserovým paprskem ve tvaru pásu o výšce 10 mm pro měření plochy, např. pro kontrolu obrysů na hranách.
Senzor dosahuje opakovatelnosti < 1 µm a linearity menší než ± 12 µm v celém rozsahu měření.
Senzor s průchozím paprskem má snímací dosah 500 mm, což znamená, že lze realizovat větší množství aplikací než u senzorů s kratším snímacím rozsahem.
Flexibilní montáž
Řada HG-T je dodávána se dvěma různými hlavicemi senzorů, které se liší pouze svými rozměry. Tenký typ je o 10 mm užší než standardní typ a dobře se hodí do strojů s velmi omezeným prostorem.
Standardní typ:
- Vysílač: 8 x 30 x 60 mm (Š x H x V)
- Přijímač: 8 x 30 x 60 mm (Š x H x V)
Štíhlý typ:
- Vysílač: 8 x 30 x 60 mm (Š x H x V)
- Přijímač: 8 x 20 x 60 mm (Š x H x V)

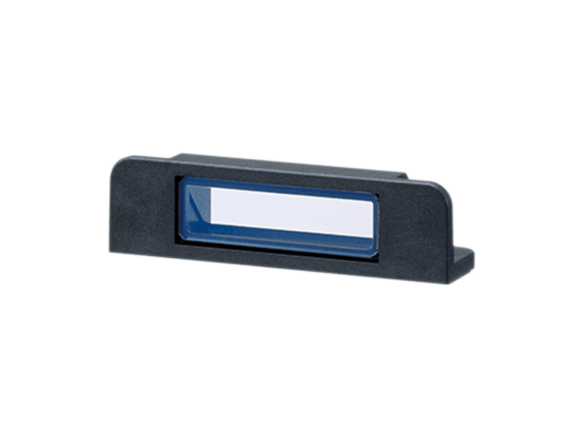

Volitelné boční zrcátko umožňuje odklonit svazek o 90°.
Pro urychlení uvedení do provozu jsou hlavice senzorů vybaveny funkcí vyrovnání paprsku. Hlavice senzorů lze snadno namontovat jejich zapojením do řídicí jednotky. Řídicí jednotka automaticky zjistí, zda byl vysílač a přijímač správně
Elektrické vlastnosti
Řídicí jednotka je standardně vybavena proudovým a napěťovým výstupem. Typ výstupu lze vybrat podle požadavků aplikace. Externí vstupy umožňují uživatelům řídit emise laseru, resetovat zařízení nebo ukládat data během procesu. Regulátor podporuje vysokorychlostní vzorkování a realizuje frekvenci až 2 kHz.
Vynikající výkon
Díky funkcím, jako jsou filtry, detekce hran, kontrola intenzity světla a průměrování naměřených hodnot (až 1024), jsou měření velmi spolehlivá. Tyto funkce vám pomohou zjistit v rané fázi, kdy měřicí proces již neběží hladce a systém je třeba upravit.
Snadná instalace více senzorů
Systém master-slave usnadňuje sériové připojení až 15 senzorů. Další funkcí, která usnadňuje používání, je možnost kopírování nastavení z jednotky master na jednotku slave. Při kopírování se rozsvítí kontrolka LED.

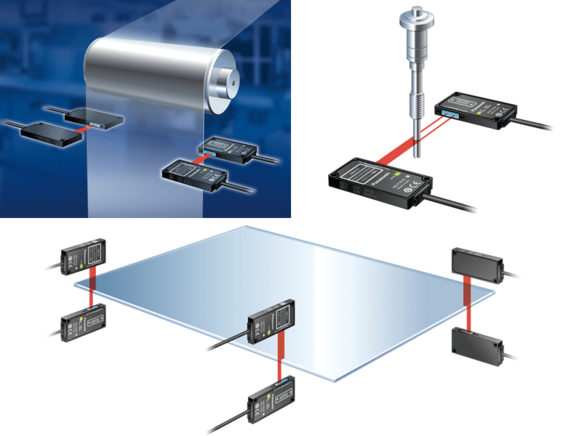

Aplikace
- Vedení okraje plechu elektrod akumulátoru
- Kontrola průměru a polohy závitů nebo vodičů
- Detekce waferů naskládaných na sebe
- Vedení průsvitných fólií
- Měření vrtaných otvorů v komponentech motoru
- Měření tloušťky materiálů, jako jsou fólie nebo textilní tkané látky
- Vysoce přesné měření a kontrola okrajů sítě
- Umístění skleněného substrátu
- Měření průměrů
Hlavice senzoru
| Typ | Vzdálenost středu měření a rozsah měření | Rozsah snímání | Opakovatelnost | Č. modelu |
|---|---|---|---|---|
| Standardní typ | 10 mm | 500 mm | 1 µm | HG-T1010 |
| Štíhlý typ | HG-T1110 |
Propojovací kabel hlavice senzoru
Připojovací kabel hlavice senzoru je nutné objednat samostatně.
| Popis | Délka | Č. modelu |
|---|---|---|
| Propojovací kabel od hlavice senzoru k řídicí jednotce (senzor se skládá z vysílače a přijímače) | 2 m | CN-HT-C2 |
| 5 m | CN-HT-C5 | |
| 10 m | CN-HT-C10 | |
| 20 m | CN-HT-C20 |
Řídicí jednotka
| Type | Output | Model No. | |
|---|---|---|---|
| Master unit | High-performance type with analog current / voltage output | NPN | HG-TC101 |
| PNP | HG-TC101-P | ||
| Slave units | High-performance type | NPN | HG-TC111 |
| PNP | HG-TC111-P | ||
| Wire-saving type | - | HG-TC113 | |
Volitelné
| Popis | |
|---|---|
| HG-TSV10 | Boční zrcátko pro vychylování laserového paprsku |
| SC-HG1-USB | Komunikační jednotka USB pro řadu HG-T |
Hlavice senzoru
| Typ | Standardní typ | Štíhlý typ | |
|---|---|---|---|
| Č. modelu | HG-T1010 | HG-T1110 | |
| Kompatibilní řídicí jednotka | HG-TC101 (-P), HG-TC111 (-P), HG-TC113 | ||
| Metoda detekce polohy | Na bázi CMOS | ||
| Platné normy | Směrnice EMC, směrnice RoHS, předpisy FDA | ||
| Rozsah měření (šířka laserového pásu) | 10 mm | ||
| Snímací dosah (montážní vzdálenost) | 0 až 500 mm | ||
| Zdroj svazku záření | Červený polovodičový laser, třída 1 (IEC/JIS/GB/FDA) maximální výkon emitujícího prvku 0,3 mW, vlnová délka laseru 655 nm | ||
| Opakovatelnost | 1 μm (montážní vzdálenost: 20 mm) 2,5 μm (montážní vzdálenost: 100 mm) 5 μm (montážní vzdálenost: 500 mm) | ||
| Linearita | ±0,12 % F.S. (montážní vzdálenost: 20 mm) ±0,28 % F.S. (montážní vzdálenost: 100 mm) | ||
| Snímaný objekt | Min. ø 0,5 mm (montážní vzdálenost: 500 mm) | ||
| Provozní indikátor | Vysílač | Indikátor vyzařování laseru (zelený) | |
| Přijímač | Indikátor srovnání osy svazku (oranžový/zelený), indikátor výstupu vyhodnocení (oranžový/zelený) | Indikátor výstupu vyhodnocení (oranžová/zelená) | |
| Odolnost vůči okolnímu prostředí | Krytí | IP67 (IEC) | - |
| Okolní teplota | Provoz: -10 až +45 °C (bez kondenzace nebo ledu) | ||
| Skladování: -20 až +60 °C | |||
| Okolní vlhkost | Provoz: 35 až 85 % rel. vlh., skladování: 35 to 85 % rel. vlh. | ||
| Izolační odpor | Min. 20 MΩ při 250 V DC | ||
| Odolnost vůči vibracím | Frekvence 10 až 500 Hz, dvojitá amplituda 1,5 mm ve směru X, Y a Z, vždy pro dvě hodiny (maximální zrychlení 196 m/s²) | ||
| Odolnost proti nárazům | Zrychlení 1960 m/s² ve směrech X, Y a Z, pokaždé třikrát | ||
| Uzemnění | Uzemnění kondenzátoru | ||
| Materiál | Kryt: Lité hliníkové, světlo emitující a přijímající povrchy: Sklo | ||
| Kabel | 4vodičový kabel s konektorem, 0,2 m (není součástí dodávky) | ||
| Hmotnost | Hmotnost netto: Vysílač přibližně 30 g, přijímač přibližně 30 g | Hmotnost netto: Vysílač přibližně 30 g, přijímač přibližně 30 g | |
Řídicí jednotka
| Typ | Jednotka master | Jednotka slave | ||
|---|---|---|---|---|
| Vysoký výkon | Vysoký výkon | Úspora kabeláže | ||
| Č. modelu | Výstup NPN | HG-TC101 | HG-TC111 | HG-TC113 |
| Výstup PNP | HG-TC101-P | HG-TC111-P | ||
| Kompatibilní hlavice senzoru | HG-T1010, HG-T1110 | |||
| Počet připojitelných jednotek | Až 15 slave jednotek lze připojit k 1 master jednotce. | |||
| Napájecí napětí | 24 V DC ±10 %, včetně zvlnění 0,5 V (P-P) | |||
| Spotřeba proudu (poznámka 2) | Max. 100 mA (při připojení hlavice senzoru) | |||
| Analogový výstup | Proudový výstup (poznámka 3) | Rozsah proudového výstupu: 4 až 20 mA/F.S. (výchozí hodnota) | ||
| Chybový výstup: 0 mA | ||||
| Linearita: ±0,25 % F.S. | ||||
| Zatěžovací impedance: max | ||||
| Napěťový výstup | Rozsah výstupního napětí: 0 až 5 V/F.S. (výchozí hodnota) | |||
| Chybový výstup: 5,2 V | ||||
| Linearita: ±0,05 % F.S. | ||||
| Zatěžovací impedance: max | ||||
| Řídicí výstup (výstup 1, výstup 2, výstup 3) | Typ výstupu NPN
|
– | ||
| Ochrana proti zkratu | Integrovaný (typ s automatickým resetováním) | – | ||
| Výsledek posouzení | Zpínací nebo rozpínací kontakt | – | ||
| Alarmový výstup | Otevřen při výskytu alarmu | – | ||
| Externí vstup (vstup 1, vstup 2, vstup 3) | Typ výstupu NPN
|
– | ||
| Vstup spouštěcí | Vstupní čas min. 2 ms (ON) | |||
| Vstup zastavení vyzařování laseru | Vstupní čas min. 20 ms (ON) | |||
| Vstup přednastavení | Vstupní čas min. 2 ms (ON) | |||
| Vstup resetování | Vstupní čas min. 20 ms (ON) | |||
| Vstup typu Bank A/B | Vstupní čas min. 20 ms (ON) | |||
| Cyklus vzorkování | 1 ms (standardní odběr vzorků)/0,5 ms (vysokorychlostní odběr vzorků) | |||
| Průměrování (volitelné) | 1 krát (2 ms), 2 krát (3 ms), 4 krát (5 ms), 8 krát (9 ms), 16 krát (17 ms), 32 krát (33 ms), 64 krát (65 ms), 128 krát (129 ms), 256 krát (257 ms), 512 krát (513 ms), a 1024 krát (1025 ms) | |||
| Rozlišení displeje | 0,1 μm | |||
| Rozsah zobrazení | -199,9999 až 199,9999 mm | |||
| Stupeň znečištění | 2 | |||
| Nadmořská výška | Max. 2000 m | |||
| Odolnost vůči okolnímu prostředí |
Krytí | IP40 (IEC) | ||
| Okolní teplota | Provoz: -10 až +50 °C (kondenzace a led nepovoleny) skladování: -20 až +60 °C | |||
| Okolní vlhkost | 35 to 85 % rel. vlh., při skladování: 35 to 85 % rel. vlh. | |||
| Izolační odpor | Min. 20 MΩ s 250 V DC mezi všemi napájecími svorkami připojenými společně a skříní | |||
| Odolnost vůči napětí | 1000 V AC po dobu jedné minuty mezi všemi napájecími svorkami spojenými dohromady a krytem | |||
| Odolnost vůči vibracím | Frekvence 10 až 150 Hz, amplituda 0,75 mm ve směru X, Y a Z, vždy po dvě hodiny | |||
| Odolnost proti nárazům | Akcelerace 98 m/s² (cca 10 G) ve směru X, Y a Z, vždy pět hodin | |||
| Materiál | Pouzdro: polykarbonát, kryt: polykarbonát, klíče: polyacetát | |||
| Kabel | 2žilový kabel 0,2 mm² (hnědé a modré vodiče)/sedmižilový kompozitní kabel 0,15 mm², délka 2 m | Kabel 0,15 mm, 7žilový, kompozitní, délka 2 m | – | |
| Hmotnost (cca) | 140 g | 140 g | 60 g | |
Pokyny:
- Pokud nebyly přesně stanoveny podmínky měření, byly použity následující podmínky: napájecí napětí 24 V DC, okolní teplota +20 °C
- Spotřeba proudu nezahrnuje analogový proudový výstup
- Linearita F.S. = 16 mA a je lineární s ohledem na digitálně naměřené hodnoty
- Pokud jsou k hlavní jednotce master připojeny podřízené jednotky slave, maximální proud typu sink/proud typu source řídicího výstupu a okolní teplota se liší v závislosti na počtu připojených podřízených jednotek slave.
