Servopohon MINAS A6B
Přehled
- 50 W až 5 kW, 1/3 fáze, 200 V
- 200 W až 5 kW, 3 fáze, 400 V (jen MINAS A6BF)

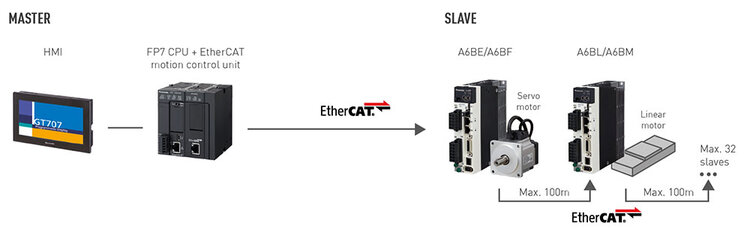

MINAS A6B servo driver (EtherCAT network type)
EtherCAT (Ethernet for Control Automation Technology) nabízí podobné vynikající funkce, jako RTEX. EtherCAT je však otevřená, standardizovaná sběrnice, která umožňuje otevřenou výměnu dat se všemi ostatními jednotkami EtherCAT pro řízení pohybu
Snadná montáž a spolehlivé připojení
Funkce
| Typ | Basic A6SE |
Komunikace RS485 A6SG |
Multifunkční A6SF |
Síťové připojení | |
|---|---|---|---|---|---|
| A6N | A6B | ||||
| RTEX | - | - | - | x | - |
| EtherCAT | - | - | - | - | x |
| Externí enkodér | - | - | x | x | |
| Bezpečnostní funkce STO | - | - | x | x | |
| RS232/485 (Modbus) | - | x | x | - | |
| Řízení otáček, řízení točivého momentu | - | - | x | x | |
| Ovládání polohy pomocí dig. V/V (jako MINAS A4P) | x | x | x | - | |
| Řízení polohy | x | x | x | x | |
Specifikace
| Řada MINAS A6 | A6SE | A6SG | A6SF | A6N | A6B |
|---|---|---|---|---|---|
| Jmenovitý výkon | 50 W–5 kW (200 V AC), 200 W–5 kW (400 V AC) | ||||
| Napájecí napětí | 1/3 fáze (200 V AC), 3 fáze (400 V AC) | ||||
| Šířka pásma (odezva rychlost) | 3200 Hz | ||||
| Jmenovité otáčky | 2000–3000 ot./min. | ||||
| Max. otáčky | 3000–6500 ot./min. | ||||
| Jmenovitý točivý moment | 0,16–15,9 Nm (200 V AC), 0,64–23,9 Nm (400 V AC) | ||||
| Špičkový točivý moment | 0,48–47,7 Nm (200 V AC), 2,23–71,6 Nm (400 V AC) | ||||
| Ovládací funkce | Řízení polohy | Regulace polohy, otáček a točivého momentu | |||
| IP krytí (motor) | IP67 | ||||
| Ovládací vstup | Pulzní | Pulzní, analogový | Síťové připojení | ||
