Servo drives hero Panasonic Industry

MINAS A6 400V servomotory

V závislosti na aplikaci poskytuje společnost Panasonic širokou škálu vhodných servomotorů.

Přehled

  • 200 W až 5 kW, 400 V
  • Nízká, střední, vysoká setrvačnost

Servomotory mohou být poháněny standardním vybavením a servopohony ve formátu "book-type"

Všechny servomotory jsou vybaveny konektory IP67 v evropském stylu a bezbateriovým 23bitovým enkodérem Panasonic. Díky jedinečné konstrukci dosáhla společnost Panasonic mimořádně kompaktního motoru, který je o 15 % lehčí než jeho předchůdce.

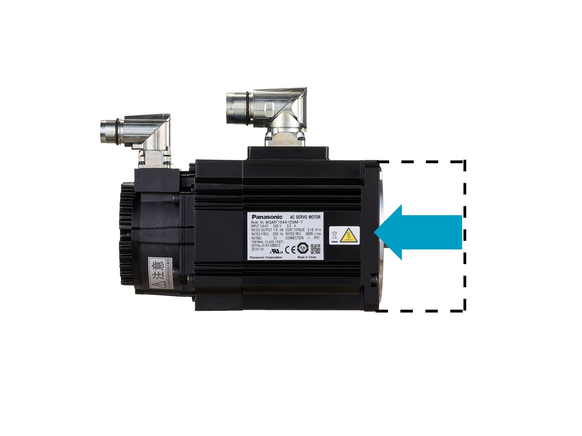

Ještě kompaktnější design

MINAS A6 400V servo motors Even more compact design

Díky dělené struktuře jádra a novému krytu jsme dokázali snížit délku a hmotnost o 10 %.

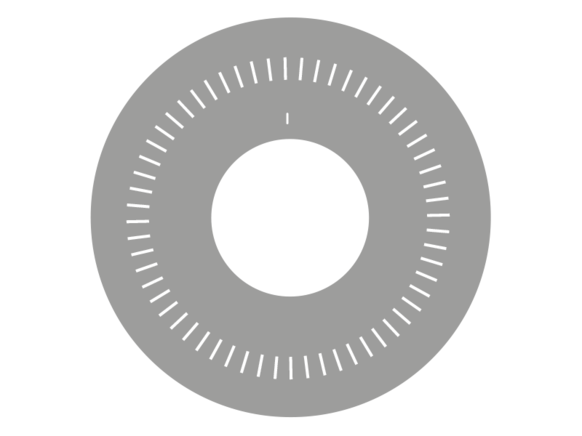

23bitový enkodér s vysokým rozlišením

MINA A6 servo motors - High-resolution 23-bit encoder – can be used as an absolute or incremental rotary encoder

Lze použít jako absolutní nebo inkrementální rotační enkodér. 23bitový enkoder má 8388608ppr ((impulzů na otáčku).

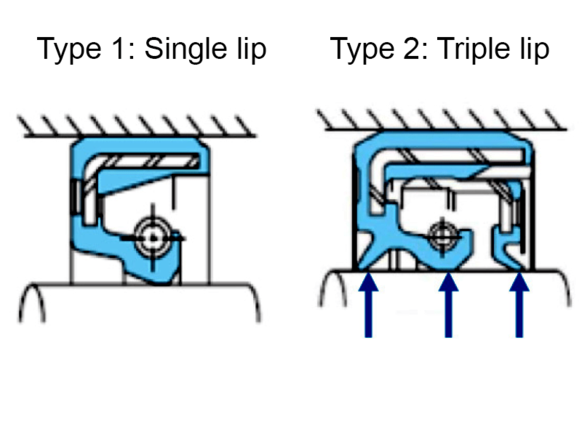

K dispozici se dvěma různými těsněními (jednotlivé/trojité)

MINAS A6 servo drives - Available with two different seals (single/triple-lip)

Bylo vyvinuto olejové těsnění s trojitým břitem. Je ideální jako ochranu proti pronikání prachu a oleje v náročných podmínkách.

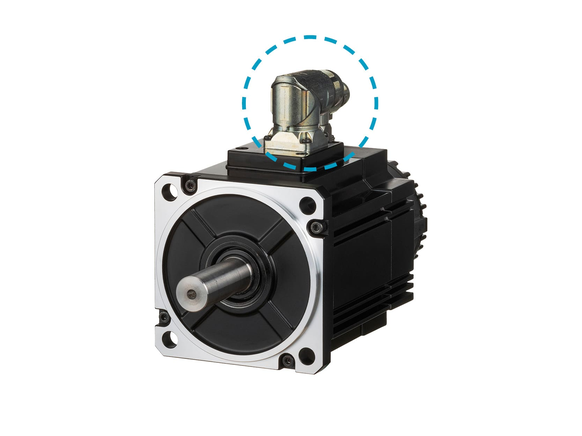

Krytí IP67

MINAS A6 400V servo motors IP67 degree of protection

Vyznačuje se zvýšenou odolností v náročných průmyslových podmínkách. Vylepšené utěsnění motoru MINAS A5, rotační konektory pro napájecí zdroje motoru a enkodéru vstupu-výstupu přispívají u této jednotky ke stupni krytí IP67.

Obrázek: Otočný konektor

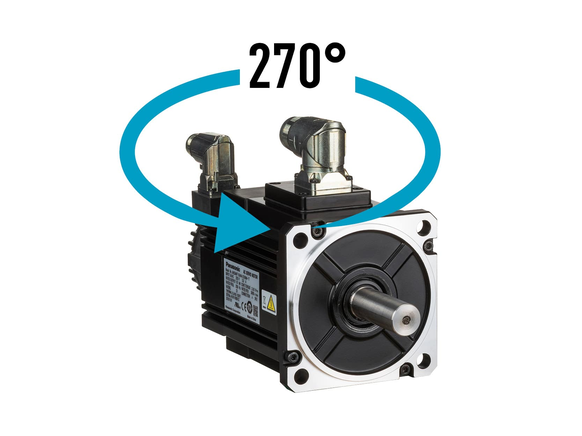

Robustní konektory

MINAS A6 400V servo motors Robust connectors Panasonic Industry

Tyto servomotory jsou vybaveny otočnými konektory, které vyhovují standardům IEC, CENELEC a IEEE.

MINAS A6 400V servomotory

Motor Jmenovitý výstup Napájecí napětí Aplikace
Nízká setrvačnost MSMF 1 kW až 5 kW 400 V Zařízení pro výrobu tranzistorů (jako bondery, SMD stroje), balicí stroje, stroje na výrobu potravin a LCD atd.
Střední setrvačnost MDMF 1 kW až 5(22) kW 400 V Dopravníkové stroje, roboty, obráběcí stroje, textilní stroje atd.
MGMF
(nízké otáčky, typ s vysokým točivým momentem)
850 W až 4,4(5,5) kW 400 V
Vysoká setrvačnost MHMF 200 W až 5(7,5) kW 400 V Dopravníkové stroje, roboty, stroje na výrobu LCD atd.



Ke stažení

Name File Type Size Date Language
PDF Flyer (Fighting Card) MINAS A6 Multi Serie. 400V Servoantriebssystem. 127 KB 17.08.2020 English
PDF Flyer (Fighting Card) MINAS A6 Serie. Servo Drives für 400V. Flyer 912.4 KB 17.06.2020 German
PDF Flyer (fighting card) MINAS A6 Multi series. 400V Servo drive system. 125.8 KB 17.08.2020 English
PDF Flyer (fighting card) MINAS A6 series. Servo drives for 400V. Flyer 911.2 KB 17.06.2020 English
PDF MINAS A6 - Additional technical information for catalogue MINAS A6 - Servo drives (4247) Catalog 8.9 MB 27.10.2021 English
PDF MINAS A6 - Servo drives, 4247euen Catalog 29.1 MB 20.10.2021 English
PDF MINAS A6 - Servoantriebe, 4247euen. Note: Updated version of Oct/2021 currently only in English available! Catalog 6.1 MB 15.10.2020 German
PDF MINAS A6 Family, Catalogue of batteryless absolute encoder motor 2021-01 Catalog 2.2 MB 29.06.2021 English
PDF MINAS A6 Series MDMF (23bit, Absolute) Specifications, SR-DSV12498 Manual 2.5 MB 13.02.2020 English
PDF MINAS A6 Series MDMF (23bit, Batteryless, Absolute) Specifications, SR-DSV12499 Manual 2.5 MB 13.02.2020 English
PDF MINAS A6 Series MGMF (23bit, Absolute) Specifications, SR-DSV12500 Manual 2.4 MB 13.02.2020 English
PDF MINAS A6 Series MGMF (23bit, Batteryless, Absolute) Specifications, SR-DSV12501 Manual 2.4 MB 13.02.2020 English
PDF MINAS A6 Series MHMF (23bit, Absolute) Specifications, SR-DSV12496 Manual 2.5 MB 13.02.2020 English
PDF MINAS A6 Series MHMF (23bit, Batteryless, Absolute) Reference Specifications, SX-DSV03571 Manual 785.4 KB 02.12.2020 English
PDF MINAS A6 Series MHMF (23bit, Batteryless, Absolute) Specifications, SR-DSV12497 Manual 2.5 MB 13.02.2020 English
PDF MINAS A6 Series MSMF (23bit, Absolute) Specifications, SR-DSV12494 Manual 2.6 MB 13.02.2020 English
PDF MINAS A6 Series MSMF (23bit, Batteryless, Absolute) Specifications, SR-DSV12495 Manual 2.6 MB 13.02.2020 English
ZIP Motor MINAS A6, 3D Data, stp, MDMF, 400V, 1kW to 5kW CAD 36.3 MB 22.09.2020 English
ZIP Motor MINAS A6, 3D Data, stp, MGMF, 400V, 850W to 4.4kW CAD 36.6 MB 22.09.2020 English
ZIP Motor MINAS A6, 3D Data, stp, MHMF, 400V, 1kW to 5kW CAD 37.9 MB 22.09.2020 English
ZIP Motor MINAS A6, 3D Data, stp, MSMF, 400V, 1kW to 5kW CAD 37.3 MB 22.09.2020 English
PDF Soluzioni Compact Motion - Dedicate ai costruttori di macchine, MC09/2018-2000 Catalog 7.6 MB 03.09.2018 Italian
