Senzor tlaku DP-100L s IO-Link

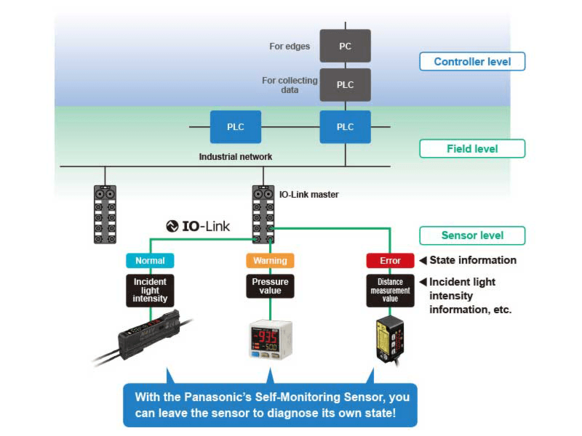

Přenos dat senzoru přes IO-Link
Technologie IO-Link umožňuje nepřetržitý přenos i zpracování dat a také řízení senzoru. To umožňuje uživatelům implementovat prediktivní údržbu a sledovat provoz ve strojích a montážních linkách. Zpracování velkého množství dat vyžaduje, aby uživatelé investovali know-how a čas. Společnost Panasonic vyvinula funkci autodiagnostiky pro každý typ senzoru. Tato funkce odesílá data senzoru přes IO-Link do procesní sběrnice vyšší úrovně, čímž přímo informuje o stavu senzoru. Tímto způsobem se sníží množství produkčních dat a rozsah práce potřebné k analýze dat.
Krok směrem k IoT (internetu věcí)
Pro zajištění bezproblémové funkce výrobní linky jsou důležité minimální doby prostojů strojů. Nová technologie IO-Link trvale generuje data na úrovni senzorů a přenáší je do PLC ke zpracování. Výsledkem je velké množství dat čekajících na analýzu tak, aby data mohla být použita smysluplným způsobem. Správné informace pomáhají v případě poruchy vytvářet efektivní opatření v co nejkratším čase. Velkou výhodou je získání informací o příčinách poruchy již v počáteční fázi. Senzory s IO-Link od společnosti Panasonic jsou vybaveny funkcí autodiagnostiky, která poskytuje informace o jednotlivých poruchách pro každý typ senzoru, například když se zhoršilo množství přijatého světla. Tímto způsobem obdržíte chybové zprávy speciálně pro daný problém bez nutnosti dalšího programového úsilí.
Díky predikativním systémům přispívá IoT ke snížení doby údržby. U senzorů s funkcí autodiagnostiky potřebují uživatelé pouze sledovat hodnotu parametru, který informuje o tom, zda senzor stále pracuje správně.
Duální displej
Jasný dvouřádkový LED displej a různé barvy usnadňují konfiguraci zařízení a čtení hodnot.

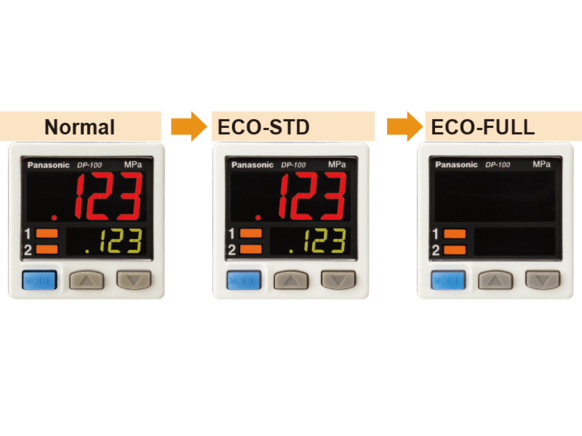

Režim úspory energie (ECO)
Společnost Panasonic navrhuje všechny výrobky s ohledem na energetickou účinnost. Existují 3 různé režimy ECO, které mohou pomoci snížit současnou spotřebu až o 50 %.

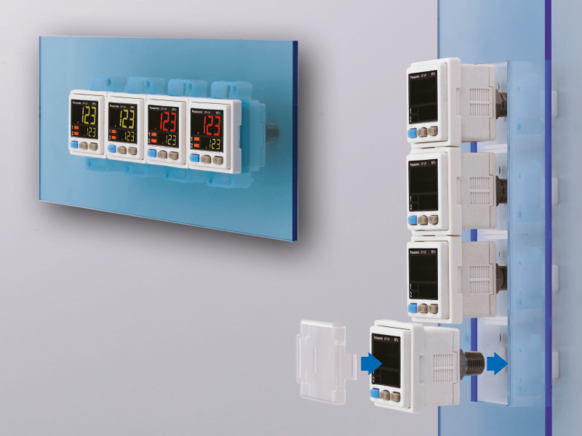

Praktická montáž na panel
Montáž senzoru DP-100L na panel je snadná a nevyžaduje mnoho místa.

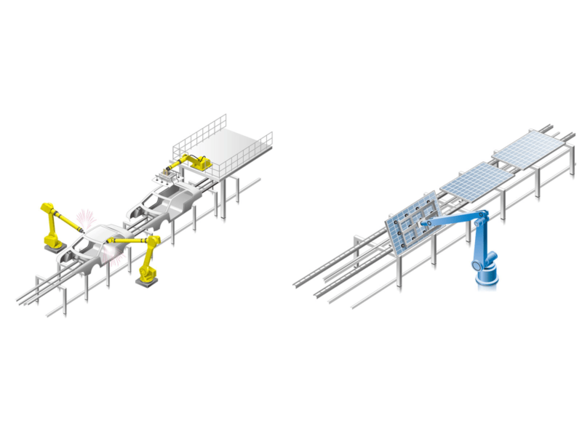

Aplikace
- Výpadkům montážní linky způsobeným poruchami senzorů lze zamezit díky prediktivní údržbě.
-
Senzory montované na výrobní lince jsou často obtížně přístupné, proto zpravidla není možné provést ruční nastavení stisknutím tlačítek. Senzory schopné vzdálené konfigurace a údržby proto nabízejí velkou výhodu.
Typ kabelu
| Typ | Vzdálenost středu měření a rozsah měření | Číslo modelu | Tlakový port | Výstup |
|---|---|---|---|---|
| Nízkotlaký typ | -1 bar až +1 bar (-100,0 až +100,0 kPa) | DP-101ZL3-M-P | M5 vnitřní závit | PNP tranzistor s otevřeným kolektorem |
| Vysokotlaký typ | -1 bar až +10 bar (-0,100 až +1,0 MPa) | DP-102ZL3-M-P |
Konektor typu M12
| Typ | Vzdálenost středu měření a rozsah měření | Číslo modelu | Tlakový port | Výstup |
|---|---|---|---|---|
| Nízkotlaký typ | -1 bar až +1 bar (-100,0 až +100,0 kPa) | DP-101ZL3-M-P-C | M5 vnitřní závit | PNP tranzistor s otevřeným kolektorem |
| Vysokotlaký typ | -1 bar až +10 bar (-0,100 až +1,0 MPa) | DP-102ZL3-M-P-C |
Příslušenství
| Číslo modelu | Popis |
|---|---|
| MS-DP1-FE | Adaptérová deska DP-100, vnější závit G1/8 pro DP-10_M_(-P) |
| MSDP12 | Montážní držák pro montáž DP-100 do panelu |
| MSDP13 | Čelní ochranný kryt DP-100 |
