PLC FP-XH Kompaktní řídicí jednotka se šroubovými svorkami

Vynikající výkon avysoká funkcionalita

Kompaktní a výkonný

Díky šroubovým svorkám lze jednotku FP- XHintegrovat bez použití svorkovnic. Kompaktní PLC lze snadno rozšířit pomocí přídavných kazet. Interní USB port usnadňuje programování PLC, které je vhodné pro širokou škálu aplikací, například v technologii vzdáleného ovládání.

Přednosti FP-XH

Vysokorychlostní provoz

  • Základní instrukce (instrukce ST): 0,04 μs/krok, až 7k kroků

Velká programová paměť

  • Kapacita programu Max. 40k kroků (pro C14: 16k kroků), 24k / 32k / 40k kroky volitelné

Rozšiřitelnost

  • Max. počet vstupů/výstupů s rozšiřujícími jednotkami FP-X: 300 vstupů/ výstupů
  • Max. počet vstupů/výstupů s rozšiřujícími jednotkami FP0R (až 8) a přídavnými kazetami: 382 vstupů/ výstupů
  • Lze přidat až 4 doplňkové kazety (pro C30, C60)

Síťové připojení

  • Komunikační port: Max. 5 kanálů. Podpora až 5 kanálů včetně 2 komunikačních kazet (2kanálový typ) a portu TOOL
  • Kompatibilní s Modbus-RTU: Kompatibilní s master/slave Modbus-RTU, průmyslový standard
  • PLC link: Bitová data a data slov lze sdílet prostřednictvím připojení s FP-XH (až 16 jednotek)

Specifikace

Číslo dílu Počet vstupů/výstupů Napájecí zdroj Připojení
Reléový výstup
FP-XH-C14R 8/6 100-240V AC Blok šroubových svorek
FP-XH-C30R 16/14
FP-XH-C60R 32/28
FP-XH-C14RD 8/6 24 V DC
FP-XH-C30RD 16/14
FP-XH-C60RD 32/28
Typ tranzistorového výstupu (PNP)
FP-XH-C14P 8/6 100-240V AC Blok šroubových svorek
FP-XH-C30P 16/14
FP-XH-C60P 32/28
FP-XH-C14PD 8/6 24 V DC
FP-XH-C30PD 16/14
FP-XH-C60PD 32/28
Typ tranzistorového výstupu (NPN)
FP-XH-C14T 8/6 100-240V AC Blok šroubových svorek
FP-XH-C30T 16/14
FP-XH-C60T 32/28
FP-XH-C14TP 8/6 24 V DC
FP-XH-C30TD 16/14
FP-XH-C60TD 32/28



Položka   C14 C30 C60
Rychlost zpracování Základní instrukce 0,04 μs/krok (až 7 000 kroků)
0,7 μs/krok (více než 7 000 kroků)
Vyšší instrukce 0,22 μs/krok (až 7 000 kroků)
1,73 μs/krok (více než 7 000 kroků)
Kapacita programu 16k kroků 12 k/24 k/32 k/40 k kroků (v závislosti na nastavení systémového registru)
Pulsní výstup Tranzistorový výstup 100 kHz x 3 kanály / 4 kanály / 6 kanálů
Reléový výstup 100 kHz x 2 kanály (s pulsní výstupní kazetou)
Vysokorychlostní čítač Tranzistorový výstup 100 kHz x 4 kanály / 6 kanálů 10 kHz x 4 kanály
(6kanálový pulzní výstup dostupný pouze s 60bodovým tranzistorovým výstupem)
Reléový výstup Vestavěný: 10 kHz × 8 kanálů
S pulsní výstupní kazetou 100 kHz x 4 kanály
Přídavné kazety Max. 4 kanály (2 aplikační kazety, 2 komunikační kazety)
Ostatní Analogový vstup (vstup potenciometru) 1 kanál
Záložní baterie AFPABAT001

Řešení s jedním zastavením

Jednotka pro řízení pohybu a PLC kombinované v jednom zařízení: Model FP-XH může ovládat až osm os bez rozšiřujících jednotek je díky sběrnici pracující v reálném čase vybaven pro špičkové aplikace. PLC lze snadno a rychle integrovat do systému se servopohony Panasonic bez nutnosti dalšího hardwaru. FP-XH se svou jednotkou pro vysoce přesné řízení pohonů nachází úplatnění ve výrobě elektronických součástek, v obalovém průmyslu nebo v potravinářství.

Přehled

  • Řešení typu "All-in-one"/nejsou potřebné rozšiřující jednotky
    Nový FP-XH kombinuje kompaktní a odolné PLC s jednotkou pro řízení pohybu. Řídicí jednotka „All-in-one“ se skládá ze 16 digitálních vstupů/výstupů a 4 kanálů pro vysokorychlostní čítače. To znamená, že FP-XH nevyžaduje žádné rozšiřující jednotky pro ovládání 8 os.
  • Vysokorychlostní zpracování díky rychlé komunikaci CPU a RTEX
    Procesor zpracovává programy velmi rychle: Až 7k kroků, zpracování základní instrukce trvá 0,04 μs/krok a pro instrukcevyšší úrovně 0,22 μs/krok. Nad 7k kroků, trvá zpracování základních instrukcí 0,7 μs/krok a instrukce vyšší úrovně 1,73 μs/ krok. Příkazaktualizace cyklusupro komunikaci RTEX je 1,0 ms pro 8 os.
  • Možnost rozšíření o 256 vstupů/výstupů pomocí rozšiřujících jednotek FP-X a na 338 vstupů/výstupů pomocí rozšiřujících jednotek FP0R.
    CPU disponuje 16 digitálními vstupy/výstupy a navíc je vybavena 4 vysokorychlostními vstupy. Počet vstupů/výstupů lze rozšířit až na 336 vstupů/výstupů pomocí rozšiřujících jednotek FP0R a FP-X.
  • Sdílená paměť
    Sdílenou paměť lze přiřadit k programovým a datovým registrům třemi různými způsoby. Tímto způsobem je možné přidělit například 64k slov do datových registrů, pokud je velké množství dat protokolu nebo 64k kroků do programové paměti, pokud je to vzhledem k rozsahu programu třeba.



  Programové nastavení Počáteční stav Datové nastavení
Kapacita programu 40k kroků 32k kroků 24k kroků
Kapacita dat 12k slov 32k slov 64 k slov



  • Vynikající výkon v reálném čase
    FP-XH má sběrnici v reálném čase pro náročné aplikace, osvědčena síťová sběrnice RTEX (Realtime Express) s aktualizací příkazového cyklu 1,0 ms. PLC je rychlé, šetří náklady a je také vysoce odolné vůči okolnímu šumu. Díky vestavěné funkci korekce chyb přesahuje odolnost proti šumu 2,5 kV. Díky tomu vyhovuje model FP-XH normě IEC61000-4-4.
  • Kompletní sada funkcí pro řízení pohybu
    PLC je dodávána s kompletní sadou funkcí pro řízení pohybu: Lineární, kruhová a spirální interpolace, stejně jako funkce elektronické převodovky, spojky a vačky.
  • Vysoce přesný servosystém
    Komunikace přes RTEX umožňuje cyklické příkazy polohování, absolutní příkazy polohování a izochronní přenos.
  • Monitorování v reálném čase
    V reálném čase dokáže FP-XH sledovat polohu, rychlost, točivý moment a různé další parametry. Dojde-li k problému, lze rychle určit příčinu načtením kódu alarmu.
  • Úspora nákladů
    Jednoduchá kabeláž pomocí LAN kabelů zkracuje čas potřebný pro návrh a montáž.

Specifikace FP-XH M8N

Položka Specifikace
Obj. č. AFPXHM8N16PD
Počet vstupů/výstupů 8 vstupů DC, 8 výstupů (tranzistor)
Vysokorychlostní čítač
  • 4 kanály pro pulzní vstupy
  • Rozsah počítání: -2 117 483 648 až 2117483647
Vestavěná rozhraní Port Ethernet x 2, port RS232C x 1, port USB x 1
Rozšíření
  • Doplněk FP-X a komunikační kazety
  • Rozšiřující jednotky FP-X (max. 7 jednotek s 210 I/O)
  • Rozšiřující jednotky FP0R (max. 3 jednotky s 96 I/O)
Provozní rychlost Až 7k kroků:
  • 0,04 μs pro základní instrukce
  • 0,22 μs pro instrukce na vysoké úrovni

Více než 7k kroků:

  • 0,7 μs pro základní instrukce
  • 1,73 μs pro instrukce vyšší úrovně
Kapacita programu 12 k/24 k/32 k/40 k kroků (v závislosti na nastavení systémového registru)
Data 64 k/32 k/32 k/12 k slov (v závislosti na nastavení systémového registru)

Specifikace RTEX: Kombinace řídicích os

Položka Specifikace
Počet řízených os Max. 8 os
Nezávislé ovládání Max. 8 os Kombinace nezávislých, interpolačních a synchronních ovládacích prvků: Max 8 os
Řízení interpolace 2osá lineární interpolace, 2osá kruhová interpolace, 3osá lineární interpolace, 3osá spirální interpolace: max. 8 os
Synchronní řízení Master osy (skutečné): max. 4 osy Kombinace skutečných a virtuálních os: Max. 4 os Kombinace os master a slave: Max. 8 os
Master osa (virtuální): max. 2 osy
Slave osa: max. 8 os

Specifikace RTEX: Specifikace komunikace pro řízení pohybu

Položka Specifikace
Komunikační port 100BASE-TX (IEEE802.3)
Přenosová rychlost 100 Mbit/s
Max. délka kabelu 200 m (max. 100 m mezi uzly)
Topologie Kruh
Kabel Stíněný kroucený kabel (kategorie 5e nebo vyšší)
Konektor 9 pinů RJ45 x 2
Komunikační cyklus 0,5 ms
Aktualizace příkazu pozice 1 ms
Max. počet slave zařízení 8
Připojitelná slave zařízení AC servomotor Panasonic řady A6N/A5N
Komunikační režim MEWTOCOL-COM master/slave, MODBUS, řízení programem

CPU

Popis Číslo dílu
FP-XH RTEX a jednotka řízení pohybu pro 8 osy, paměť pro 24 k/32 k/40 k kroků (konfigurovatelné), 8 IN/8 OUT (24 V DC/0,5 A), šroubová svorkovnice, 24 V DC AFPXHM8N16PD

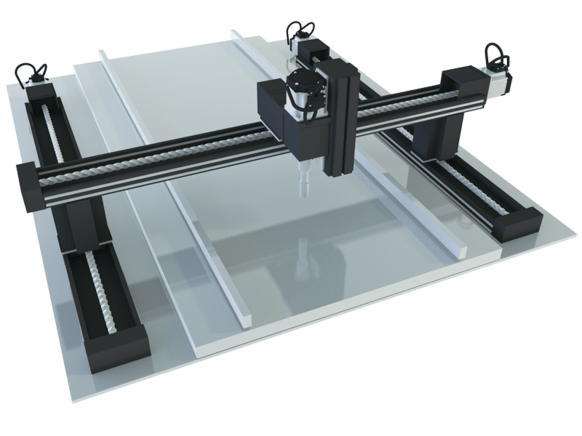

Řízení portálového mechanismu

Compact PLC FP-XH control of gantry mechanism Panasonic Industry

Jednotka pro ovládání polohování udržuje vzájemný sychronní pohyb 2 os, které pohánění jeden portál

  • Cílové trhy: Výroba elektronických zařízení, LCD displejů, obráběcích strojů atd.
  • Cílová zařízení: Kontrolní zařízení, potahovací zařízení, laserové skenery atd.

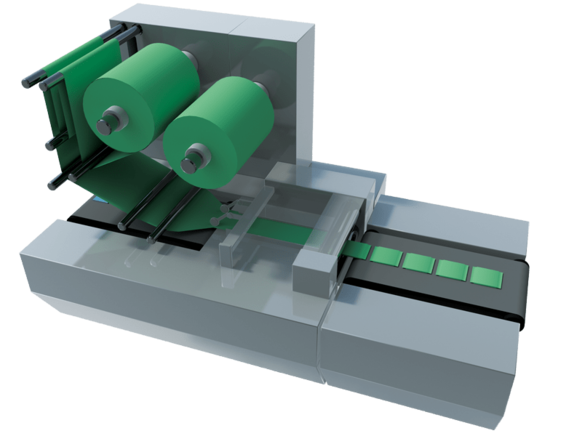

Řízení vačkového mechanismu

Compact PLC FP-XH control of cam mechanism

Elektronická vačka řídí osu slave zařízení v synchronizaci s osou master podle předefinované tabulky elektronické vačky.

  • Cílové trhy: Obalový průmysl, zpracování potravin/chemikálií, tiskařský průmysl
  • Cílová zařízení: Rotační frézy, tiskařské stroje, zakladače atd.

Komunikační kazety

Popis Číslo dílu
Komunikační kazeta FP-X-COM1, 1 kanály, RS232C (5 pinů) AFPXCOM1
Komunikační kazeta FP-X-COM2, 2 kanály, RS232C (2x 3 piny) AFPXCOM2
Komunikační kazeta FP-X-COM3, 1 kanály, RS485 (3 pinů) AFPXCOM3
Komunikační kazeta FP-X-COM4, 1 kanál RS232C (3 piny) a 1 kanál RS485 (2 piny) AFPXCOM4
Komunikační kazeta FP-X-COM5, 1 kanál Ethernet (10Base-T, 100Base-TX) a 1 kanál RS232C (3 piny) AFPXCOM5
Komunikační kazeta FP-X-COM6, 2x RS485, 115,2 kbit/s AFPXCOM6

Přídavné kazety

Popis Číslo dílu
Kazeta FP-X I/O, 4 IN (24 V DC)/4 OUT (NPN, 0,3 A), blok přípojek AFPXIN4T3
Kazeta vstupů FP-X, 8 IN (24V DC), blok přípojek AFPXIN8
Výstupní kazeta FP-X, 6 OUT (PNP, 0,5 A), svorkovnice AFPXTR6P
Výstupní kazeta FP-X, 8 OUT (NPN, 0,3 A), svorkovnice AFPXTR8
Pulzní kazeta I/OFP-X, vstup HSC (jednofázový 2  kanály, každý 80 kHz nebo dvoufázový 1 kanál, 30 kHz, pulsní výstup: jedna osa 100 kHz/kanál). AFPXPLS
Analogová vstupní kazeta FP-X, 2 vstupy (0–10 V nebo 0–20 mA, 12 bitů, 2 ms/2 kanály) AFPXAD2
Analogová výstupní kazeta FP-X, 2 výstupy (0–10 V nebo 0–20 mA, 12 bitů, 2 ms/kanál) AFPXDA2
Analogová kazeta V/V FP-X, 2  kanály vstupů (0–5 V nebo 0–10 V nebo 0–20 mA, 12 bitů, 2 ms/2 kanály), 1 kanál výstupu (0–10 V nebo 0–20 mA, 12 bitů, 1 ms/kanál) (izolovaný) AFPXA21
Kazeta vstupu termočlánku FP-X, 2bodový termočlánkový vstup, typ K/J, -50 °C až +500 °C, rozlišení 0,2 °C, 200 ms/2  kanály(izolované) AFPXTC2
Kazeta FP-X RTD , 2bodový vstup RTD, PT100, -200 °C až +850 °C, rozlišení 0,1 °C AFPXRTD2
Master paměťová kazeta FP-X s funkcí hodin/kalendáře AFPXMRTC

Rozšiřující jednotky

Popis Číslo dílu
Rozšiřující jednotka FP-X-E16R, 8 IN (24 V DC) / 8 OUT (relé 2 A), blok přípojek AFPXE16R
FP-X-E16P, 8 IN Rozšiřující jednotka (24 V DC) / 8 OUT (tranzistorový výstup PNP, 0,5 A), blok přípojek AFPXE16P
Rozšiřující jednotka FP-X-E16X, 16 IN (24 V DC), blok přípojek AFPXE16X
Rozšiřující jednotka FP-X-E14YR, 14 OUT (relé 2 A), blok přípojek AFPXE14YR
Rozšiřující jednotka FP-X-E30R, 16 IN (24 V DC) / 14 OUT (relé 2A), svorkovnice, 230 V AC AFPXE30R
Rozšiřující jednotka FP-X-E30RD, 16 IN (24 V DC) / 14 OUT (relé 2 A), svorkovnice, 24 V DC AFPXE30RD
Rozšiřující jednotka FP-X-E30P, 16 IN (24 V DC) / 14 OUT (tranzistorový výstup PNP, 0,5 A), blok přípojek, 230 V AC AFPXE30P
Rozšiřující jednotka FP-X-E30PD, 16 IN (24V DC /14 OUT (tranzistorový výstup PNP, 0,5 A), blok přípojek, 24 V DC AFPXE30PD
Adaptér pro připojení až 3 rozšiřujících jednotek FP0R, 24 V DC AFPXEFP0
