Servo drives hero Panasonic Industry

Vícenásobný servo driver MINAS A6

Dvouosý, skutečně modulární servopohon 400V s ultratenkým designem velikosti knihy.

Přehled

400 W až 5 kW, 3 fáze, 400 V

Konstrukce velikosti knihy u MINAS A6 Multi šetří obrovské množství prostoru v elektrickém rozvaděči

Multifunkční jednotka MINAS A6 Multi je vybaveno dvouosým uspořádáním a šířkou pouhých 50 milimetrů na jednotku. Ve srovnání s aktuálními systémy snižuje nový servopohon velikosti knihy obsazený prostor v elektrickém rozvaděči až o 64 procent. Systém sběrnice D link pro snadnou a časově úspornou instalaci lze nastavit bez použití nářadí. Servopohony pokrývají rozsah od 0,4 kW do 5 kW. MINAS A6 Multi je vybaven 18 bezpečnostními funkcemi.

400V systém servopohonu

  • Kompaktní servopohon ve formátu knihy: šířka pouze 25 mm na osu na dvouosé jednotce
  • Modulární konstrukce: jedna napájecí jednotka podporuje několik servopohonů
  • Systém DC link: Spolehlivé připojení bez nářadí
  • Technologie rychlého ovládání serva: Frekvenční odezva 3,2 kHz umožňuje vysokorychlostní provoz pro maximální rychlost
  • Antivibrační technologie: Vhodné pro vysoce přesné aplikace díky tlumení vibrací.
  • Nejmodernější síťové technologie: Vysokorychlostní komunikace přes EtherCAT s rychlostí až 100 Mb/s
  • 18 pokročilých bezpečnostních funkcí: MINAS A6 Multi dosahuje bezpečnostní třídy SIL3
  • Nastavení prostřednictvím sítě EtherCAT: Snadná konfigurace a programování přes EtherCAT (EoE) pomocí softwarového nástroje PANATERM
  • Robustní konektory: Servomotory s otočnými šroubovými konektory dle IEC, CENELEC a IEEE

Trhy

  • Obalový průmysl
  • Zpracování plastů a kovů
  • Lisy

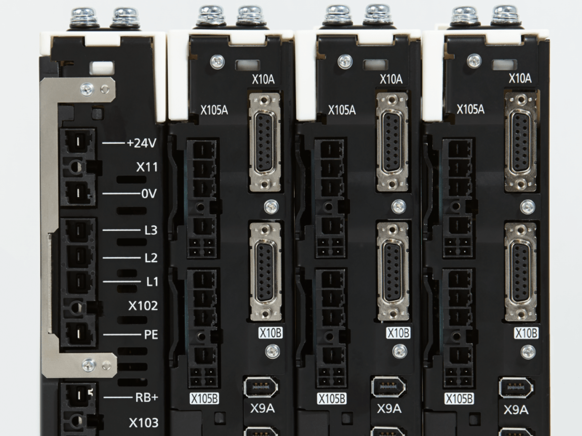

Technologie rychlého připojení

MINAS A6 Multi Quick-connect technology Panasonic Industry

MINAS A6 Multi lze připojit v horní a dolní části. Nejsou nutné žádné nástroje.

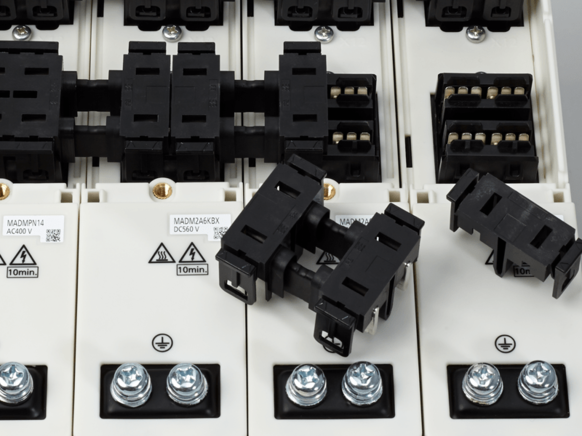

Sběrnice DC link

MINAS A6 Multi DC link bus Panasonic Industry

Za předním krytem se nachází sběrnice DC link. Díky bezšroubovému systému sběrnice umožňuje rychlé a snadné rozšíření servopohonů.

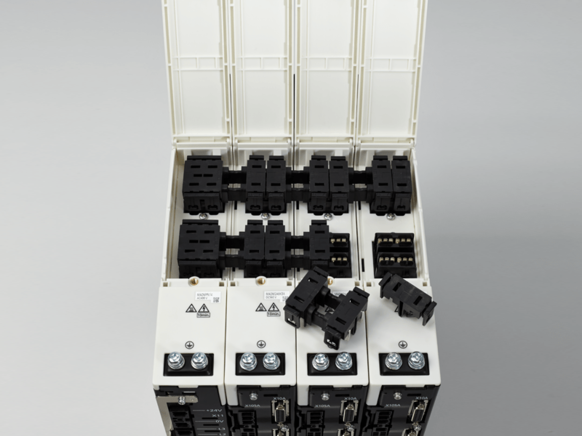

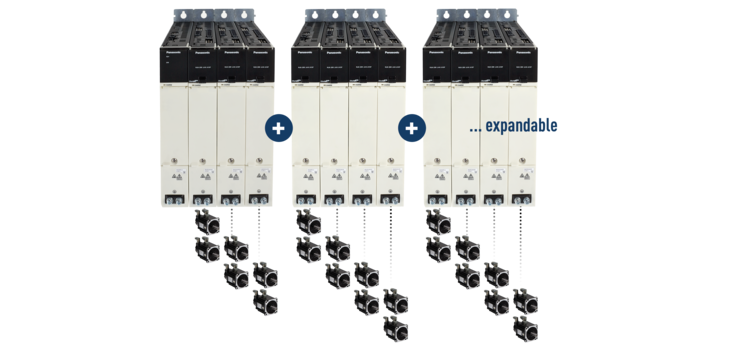

Modulární konstrukce

MINAS A6 Multi Modular construction Panasonic Industry

Několik dvouosých servopohonů (50 mm) lze připojit k pouze jedné kompaktní napájecí jednotce (šířka 50 mm nebo 100 mm). Díky sběrnici DC Link je rozšíření rychlé a spolehlivé.

Jednotky napájecích zdrojů

Produkt č. Rozměry Vstupní napětí Jmenovitý výkon
MADMPN14 A 3fázové 380–480 V AC 15 kW
MBDMPN24 B 3fázové 380–480 V AC 30 kW

Jednotka servopohonu

Produkt č. Rozměry Počet os Jmenovitý výkon
MADM2A4KBX A 2 Pro motory 0,4–0,75 kW*
MADM2A6KBX A 2 Pro motory 0,75–1,5 kW*
MADM2AAKBX A 2 Pro motory 1,5–3,0 kW*
MBDM1ABKBX B 1 Pro motory 3,0–5,0 kW

* také kombinovatelné
