Fotoelektrický senzor FX-550L s IO-Link
Přenos dat senzoru přes IO-Link
Technologie IO-Link umožňuje nepřetržitý přenos i zpracování dat a také řízení senzoru. To umožňuje uživatelům implementovat prediktivní údržbu a sledovat provoz ve strojích a montážních linkách. Zpracování velkého množství dat vyžaduje, aby uživatelé investovali know-how a čas. Společnost Panasonic vyvinula funkci autodiagnostiky pro každý typ senzoru. Tato funkce odesílá data senzoru přes IO-Link do procesní sběrnice vyšší úrovně, čímž přímo informuje o stavu senzoru. Tímto způsobem se sníží množství produkčních dat a rozsah práce potřebné k analýze dat.
Krok směrem k IoT (internetu věcí)
Pro zajištění bezproblémové funkce výrobní linky jsou důležité minimální doby prostojů strojů. Nová technologie IO-Link trvale generuje data na úrovni senzorů a přenáší je do PLC ke zpracování. Výsledkem je velké množství dat čekajících na analýzu tak, aby data mohla být použita smysluplným způsobem. Správné informace pomáhají v případě poruchy vytvářet efektivní opatření v co nejkratším čase. Velkou výhodou je získání informací o příčinách poruchy již v počáteční fázi. Senzory s IO-Link od společnosti Panasonic jsou vybaveny funkcí autodiagnostiky, která poskytuje informace o jednotlivých poruchách pro každý typ senzoru, například když se zhoršilo množství přijatého světla. Tímto způsobem obdržíte chybové zprávy speciálně pro daný problém bez nutnosti dalšího programového úsilí.
Díky predikativním systémům přispívá IoT ke snížení doby údržby. U senzorů s funkcí autodiagnostiky potřebují uživatelé pouze sledovat hodnotu parametru, který informuje o tom, zda senzor stále pracuje správně.
Velká snímací vzdálenost i s tenkým vláknem
Snímací dosah tenkého reflexního vlákna je asi 1,6 krát delší než u běžného výrobku. Snímací dosah standardního reflexního vlákna je asi 1,4 krát delší. To zvyšuje flexibilitu při umístění senzorů.
| Standardní vlákna | Snímací dosah ve standardním režimu | Zlepšení | |
|---|---|---|---|
| FX-551 | FX-501 | ||
| FT-31 | 480 mm | 315 mm | 152 % |
| FT-42 | 1470 mm | 1130 mm | 130 % |
| FD-41 | 200 mm | 125 mm | 160 % |
| FD-61 | 620 mm | 450 mm | 138 % |

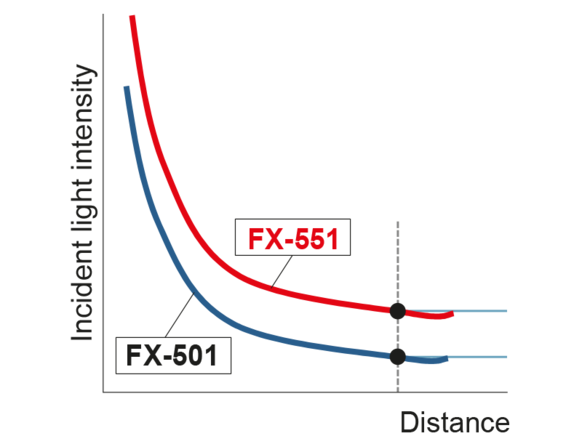

Vyšší intenzita dopadajícího světla má za následek stabilnější detekci!
Pokud je hystereze stejná, vyšší intenzita dopadajícího světla vede k stabilnější detekci.

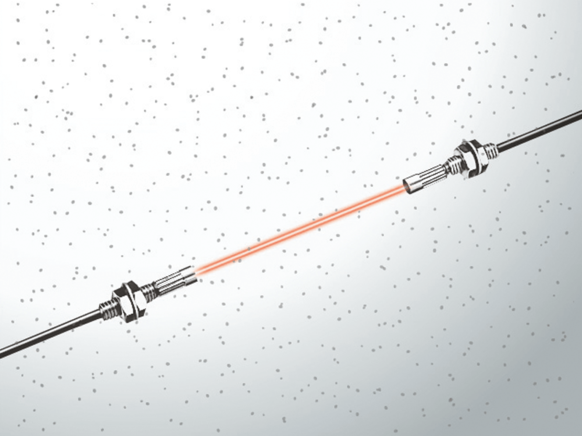

Snadné nastavení osy paprsku
Díky vysokému vyzařovacímu výkonu nezpůsobuje malá odchylka osy svazku žádný problém. Je ideální pro použití v prašných oblastech nebo pro detekci extrémně úzkou štěrbinou. Za skutečných podmínek je však nutné zkontrolovat, zda detekce funguje podle potřeby.

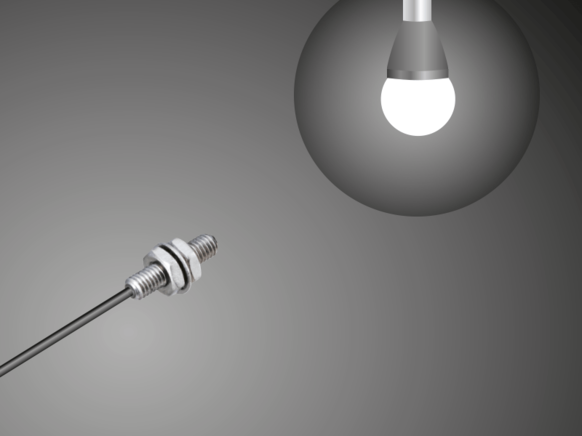

Speciální režim pro minimalizaci vlivu okolního světla
Pokud byl aktivován režim odolnosti proti prostředí, okolní světlo způsobené osvětlením LED může být přibližně 2,5krát jasnější než v normálním režimu, aniž by osvětlení LED způsobilo chyby detekce.
Zjednodušený provoz pro standardní aplikace
Řada FX-500 je vybavena pouze nejdůležitějšími funkcemi pro snadnější použití. Bez ohledu na to, který model vyberete, jsou všechny snadno použitelné.

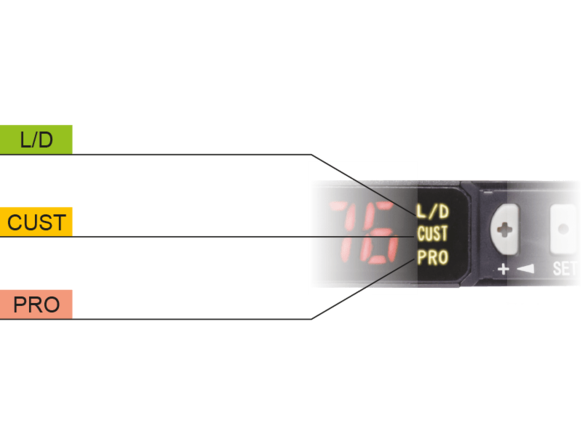

Režim NAVI
Režim NAVI používá tři indikátory a duální displej pro zobrazení základní funkce zesilovače. Aktuální provozní režim lze zkontrolovat na první pohled, takže i nezkušený uživatel může zesilovač snadno ovládat.
- L/D
Přepíná výstupní operace. L: Světlo-ON, D: Tma-ON. - CUST
Citlivost na přijaté světlo lze změnit přímo. - PRO
poskytuje přístup k pokročilým funkcím a nastavením pro časovač, míru posunu a sledování prahové hodnoty.

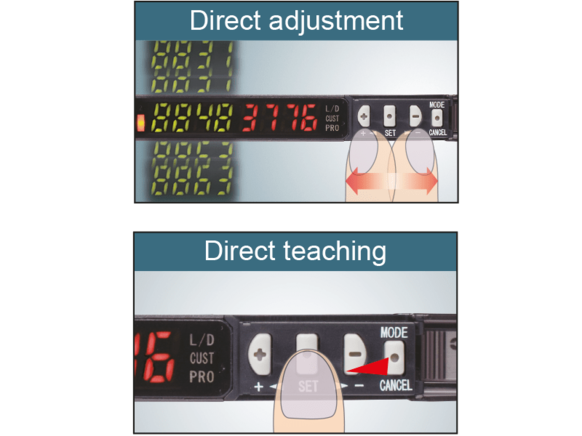

Přímé nastavení
- Přímé nastavení: Prahové hodnoty lze změnit přímo v režimu RUN.
- Přímé učení: Učení lze provádět v režimu RUN. Stačí jednou stisknout tlačítko SET pro objekt “přítomen” a “nepřítomen”.
Seznam funkcí v režimu PRO
- PRO 1: Obsahuje nastavení doby odezvy, časovače a hodnoty posunu.
- PRO 2: Obsahuje nastavení pro zámek učení, položky na digitálním displeji, otočení digitálního displeje a funkci ECO.
- PRO 3: Obsahuje nastavení pro nastavení displeje, resetování, frekvenci emisí a sledování prahové hodnoty

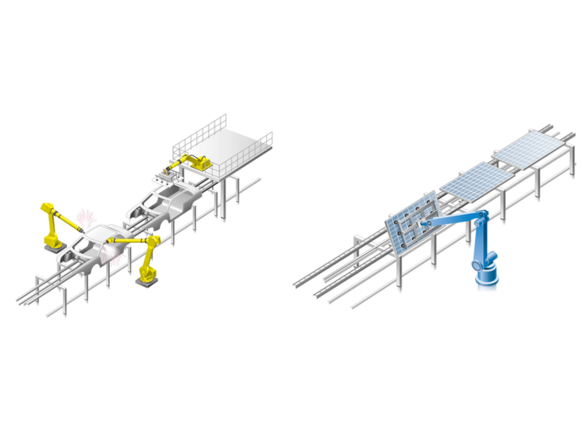

Aplikace
- Výpadkům montážní linky způsobeným poruchami senzorů lze zamezit díky prediktivní údržbě.
- Senzory montované na výrobní lince jsou často obtížně přístupné, proto zpravidla není možné provést ruční nastavení stisknutím tlačítek. Senzory schopné vzdálené konfigurace a údržby proto nabízejí velkou výhodu.
Příslušenství
| Číslo modelu | Popis |
|---|---|
| MSDIN2 | Montážní držák |
| MSDINE | Koncová deska pro zesilovač |
