Fotoelektrický senzor PM-25/45/65

Fotoelektrické senzory ve tvaru U s šířkou vidlice 6 mm a indikátorem provozu.
PM-25/45/65 photoelectric sensor shadow

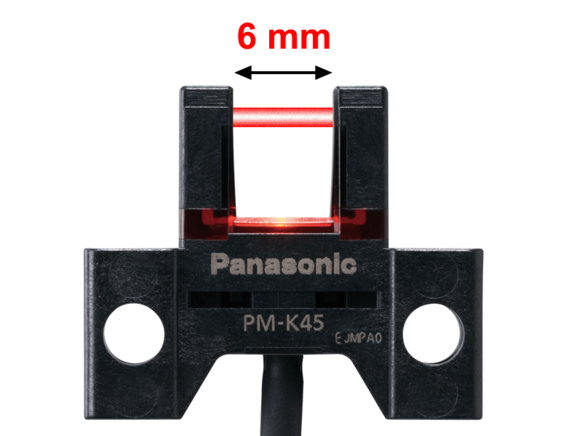

Vyzařující/přijímací vzdálenost paprsku 6 mm!

PM-25/45/65 photoelectric sensor, beam emitting / receiving distance of 6mm

Vyzařovací a přijímací sekce svazku jsou o 0,5 mm tenčí než u našich konvenčních modelů, i když se vnější rozměry nezměnily. V důsledku toho se vzdálenost mezi vyzařujícím paprskem a bodem příjmu paprsku zvýšila o 1 mm. Větší vzdálenost znamená menší možnost kolize se snímáním objektů.

Značky paprsku pro snadné nastavení

PM-25/45/65 photoelectric sensor, beam marks for easy adjustment

Na přední a zadní straně senzoru jsou značky označující horní a dolní mez osy paprsků. To usnadňuje nastavení polohy snímaného objektu.

Velký a snadno použitelný indikátor provozu

Velký indikátor provozu (oranžový) se rozsvítí, když objekt vstoupí do osy svazku paprsků Indikátor je snadno vidět z jakéhokoli úhlu – dokonce shora a ze stran.

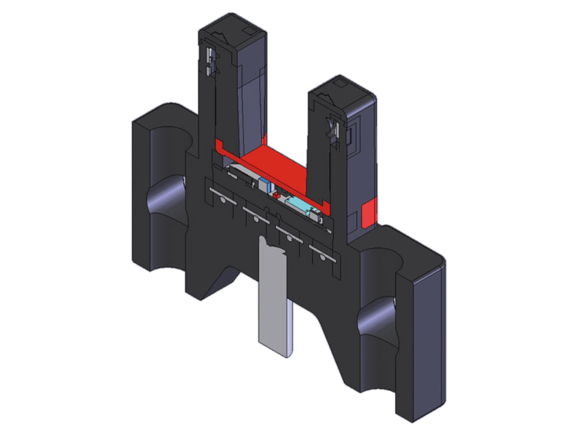

Odolnost vůči vibracím a nárazům

PM-25/45/65 photoelectric sensor, resistant to vibrations and impacts

Úseky, kde se koncentruje napětí, například úsek, kde se kabel a vnitřní obvod setkávají, jsou pokryty pryskyřicí. To pomáhá předcházet poruchám způsobeným vibracemi a nárazy.

Vyhledávač produktů

Použít Vyhledávač produktů k vyhledání vhodného produktu

product finder Panasonic Industry
Najít optimální produkt pro Váš projekt výběrem atributů a kritérií filtru
Jít na Vyhledávač produktů

Snadná montáž pomocí šroubu M3

Jednotku senzoru lze nainstalovat jedním (PM-F65, PM-R65) nebo dvěma (všechny ostatní modely) šrouby M3. Šrouby M3 a podložky nejsou součástí dodávky.

Tři ochranné obvody na všech modelech

Všechny modely jsou standardně vybaveny následujícími ochrannými obvody v jejich kompaktních tělech. Tyto ochranné obvody minimalizují možnost poruch senzoru nebo poškození způsobených nesprávnou kabeláží.

  1. Obvod ochrany proti přepólování napájení
  2. Obvod ochrany proti přepólování výstupu
  3. Obvod ochrany proti zkratu na výstupu

Typické aplikace

PM-25 PM-45 PM-65 applications
  • Umístění palety
  • Snímání výchozího bodu na rotujícím tělese
