Senzor tlaku DP-0
Jednoduchá a snadná obsluha
Dvě úrovně režimů nastavení umožňují snadnou konfiguraci všech základních funkcí senzorů.

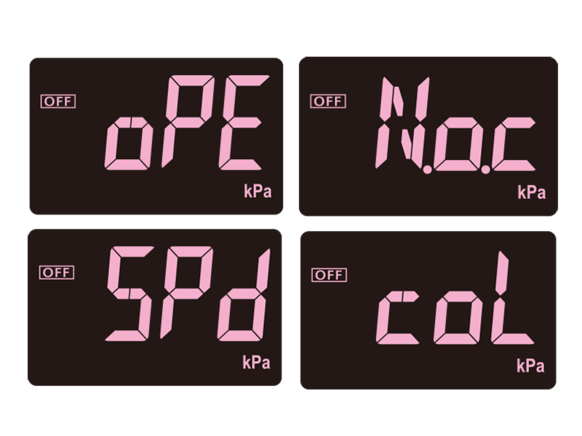

Režim nastavení „režim RUN“ umožňuje přístup k následujícím nastavením: nastavení prahové hodnoty, nastavení nulového bodu a zamknutí/uvolnění tlačítka. „Režim podrobného nastavení“ umožňuje přístup k následujícím nastavením používaným pro základní konfiguraci DP-0:
- Režim provozního nastavení: Vyberte buď režim EASY, režim hystereze nebo režim oknového komparátoru
- Režim nastavení NO/NC: Jako srovnávací výstupní operaci vyberte NO nebo NC.
- Režim nastavení doby odezvy: Vyberte jednu z dostupných dob odezvy: 2,5 ms, 25 ms nebo 250 ms.
- Režim nastavení barev displeje: Vyberte červenou nebo bílou barvu jako barvu zobrazení ON/OFF srovnávacího výstupu a normální barvu zobrazení.
Funkční design
Černé tělo pro lepší viditelnost displeje LCD
Tělo přístroje je černé, aby byl displej LCD lépe vidět.
Pevné a ostré klikání
Klávesy nabízejí pevný a ostrý pocit klikání, a tím zajišťují hladký a spolehlivý provoz nastavení.

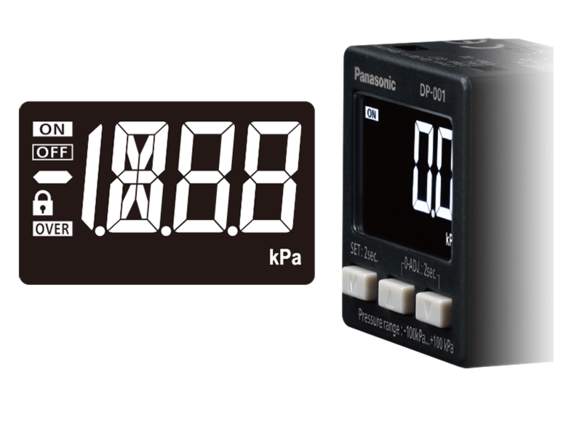

Jednoduchý a dobře viditelný displej
Displej LCD nabízí široký pozorovací úhel, takže displej je snadno vidět i ze šikmého úhlu. Alfanumerický displej (12segmentový displej), zamykání kláves a značka OVER dále zvyšují čitelnost displeje.
Zobrazení jednotky tlaku:
- Nízkotlaký typ: kPa, kgf/cm², bar, psi, mm Hg
- Vysokotlaký typ: MPa, kgf/cm², bar, psi

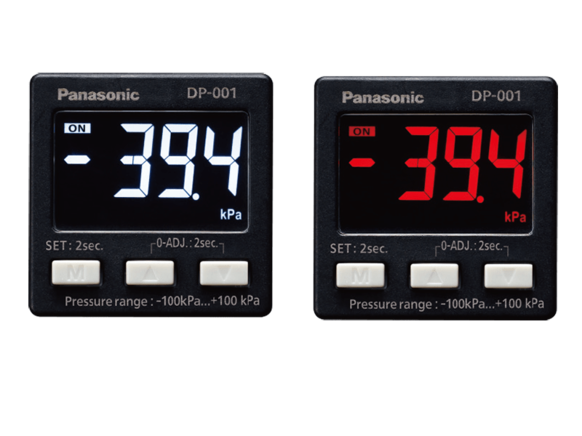

Červená nebo bílá volitelné jako barva displeje
Barvu displeje lze vybrat z červené nebo bílé podle činnosti výstupu. Vzhledem k tomu, že zobrazení režimu podrobného nastavení je růžové (nelze změnit), lze stav senzoru tlaku snadno rozpoznat podle barvy displeje.
Kompaktní a lehký design
Mimořádně malá hloubka a nízká hmotnost
Tělo přístroje s hloubkoupouze 24,9 mm umožňuje montáž senzoru i v úzkých prostorách. Hlavní jednotka má hmotnost pouze asi 25 g, což znamená, že její montáž na pohyblivou část, jako je rameno robota, zvyšuje zátěž jen minimálně.

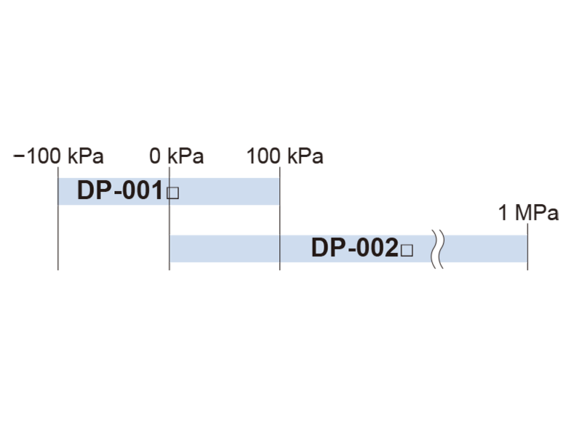

K dispozici je nízkotlaký a vysokotlaký typ
Dva typy, z kterých si můžete vybrat podle aplikací
Nízkotlaký typ lze použít s kladným nebo záporným tlakem, zatímco vysokotlaký typ je vhodný pro kladný tlak až 1 MPa.
- DP-001 (nízkotlaký typ) je ideální pro aplikace jako je sání. V důsledku poruchy podtlaku nedojde k žádné chybné funkci.
- DP-002 (vysokotlaký typ) je ideální pro aplikace, kde je třeba zkontrolovat referenční tlak. Lze jej také použít pro jednoduché sací aplikace

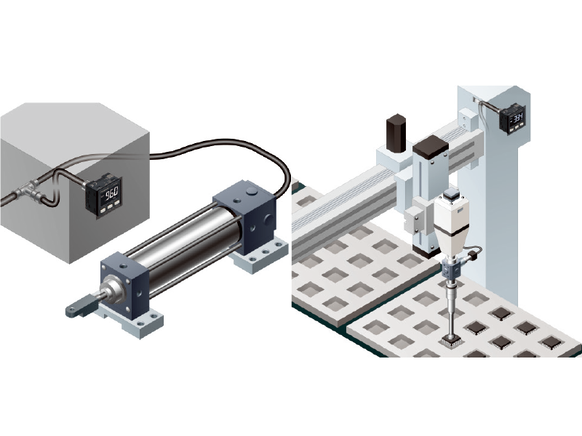

Aplikace
- Sledování sacího tlaku na elektronických součástech
- Kontrola referenčního tlaku
Průvodce objednáváním
| Typ | Jmenovitý rozsah tlaku | Č. modelu | Tlakový port | Srovnávací výstup |
|---|---|---|---|---|
| Nízkotlaký typ | -100,0 až +100,0 kPa | DP-001 | M5 vnitřní závit | NPN tranzistor s otevřeným kolektorem |
| DP-001-P | PNP tranzistor s otevřeným kolektorem | |||
| Vysokotlaký typ | 0,000 až +1,000 MPa | DP-002 | NPN tranzistor s otevřeným kolektorem | |
| DP-002-P | PNP tranzistor s otevřeným kolektorem |
Typ bez připojovacího kabelu
Chcete-li objednat senzor bez konektoru, přidejte na konec čísla modelu uvedeného v tabulce výše „-J“. Například nízkotlaký senzor s výstupem PNP a bez konektoru a kabelu má číslo modelu „DP-001-P-J“.
Příslušenství
CN-14A-C2 (konektor připojen kabelem s délkou 2 m)
Možnosti
| Název produktu | Č. modelu | Popis | |
|---|---|---|---|
| Konektor s připojeným kabelem | CN-14A-C1 | Délka: 1 m | 0,2 mm² kabel se 4 žilami pro s konektorem na jednom konci; Vnější průměr kabelu: ø 3,7 mm |
| CN-14A-C2 | Délka: 2 m | ||
| CN-14A-C3 (pokyn) |
Délka: 3 m | ||
| CN-14A-C5 | Délka: 5 m | ||
| Kabel robota připojený ke konektoru | CN-14A-R-C1 | Délka: 1 m | 0,2 mm² 6žilový kabel s konektorem na jednom konci; Vnější průměr kabelu: ø 4 mm |
| CN-14A-R-C2 | Délka: 2 m | ||
| CN-14A-R-C3 | Délka: 3 m | ||
| CN-14A-R-C5 | Délka: 5 m | ||
| Konektor | CN-14A | Pouzdro se 4 kontakty | |
| Montážní držák senzoru | MS-DP1-1 | Pro montáž na podlahu nebo strop. Lze také namontovat více senzorů těsně vedle sebe. | |
| MS-DP1-5 | Pro montáž na stěnu. Lze také namontovat více senzorů těsně vedle sebe. | ||
| Rámeček pro montáž do panelu | MS-DP1-8 | Pro montáž na panely o tloušťce 1 až 3 mm. Lze také namontovat více senzorů těsně vedle sebe. | |
| Čelní ochranný kryt | MS-DP1-3 | Chrání přední stranu senzoru (lze připojit, když je použit montážní držák panelu MS-DP1-8) | |
