Série FP7 : modularité et connectivité
Série FP7 : modularité et connectivité
The variable flagship: thanks to the Ethernet connectivity, the FP7 is a true data collector and, thanks to full web integration, "Industry 4.0 ready". Up to 64 different units can be controlled with one CPU, the modular structure takes up little space and makes the FP7 a universal controller for a variety of applications.

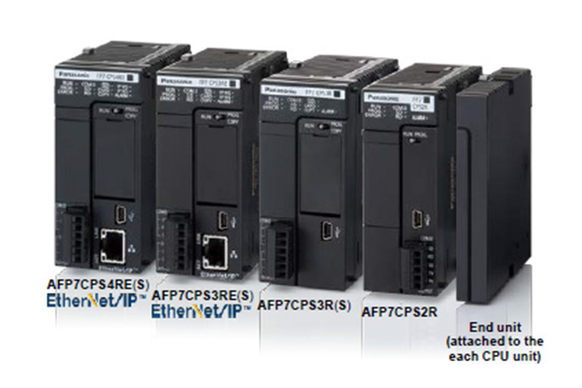

Unité centrale FP7
- L’unité centrale est dotée d’une large capacité de mémoire (jusqu’à 220k pas de programme ou jusqu’à 500k mots de données) et d’un processeur très rapide (11ns/pas)
- Connectivité locale & distante
De la programmation à la supervision à distance et de l’enregistrement des données (data logging) au serveur FTP, à MEWTOCOL (client/serveur), EtherNet/IP et Modbus TCP, l’unité centrale standard avec interface Ethernet offre des possibilités de connectivités sans limites. Ainsi, vous pouvez connecter jusqu’à 220 dispositifs externes Ethernet (216 connexions utilisateur, 4 connexions système). Les services pris en charge comprennent le client/serveur FTP (échange de fichiers), client HTTP (échange de données / services avec un serveur HTTP / cloud), et envoi d’e-mails avec fichiers joints. Le serveur web intégré permet d’accéder aux variables du système / programme ou aux informations de diagnostic à l’aide d’une page prédéfinie ou d’une page créée par l’utilisateur avec le logiciel graphique "Web Creator", basée sur la technologie HTML5. Les pages HTML peuvent être visualisées via un navigateur Internet même sur un portable (smartphones et tablettes). - Sécurité & fiabilité
Sauvegarde de programmes intégrée. La production n’est pas interrompue en cas d’erreur. Le programme original est immédiatement disponible. - Traçabilité
L’enregistrement automatique d’évènements, des modifications, transferts et chargements de programmes livre des informations particulièrement utiles notamment pour le débogage des programmes. - Maintenance
Fonction compteur horaire. La fonction horloge calendaire peut être ajustée via Ethernet. -
| Élément | Caractéristiques techniques | |||||
|---|---|---|---|---|---|---|
| AFP7CPS21 | AFP7CPS31 | AFP7CPS31E | AFP7CPS41E | |||
| Alimentation, entrée/sortie | Alimentation | 24V DC ou module d’alimentation FP | ||||
| Entrée | 12–24V DC, 24V DC (courant absorbé/source) | |||||
| Sortie | Relais : 2-5A, transistor : 0,1–0,5A (varie selon les versions) | |||||
| Performances | Nombre d’entrées/sorties | 1024 | 4096 | |||
| Extension | Jusqu’à 16 modules | Jusqu’à 64 modules | ||||
| Vitesse d’exécution | 14ns/pas | 11ns/pas (pour instructions de base) | ||||
| Mémoire programme | Mémoire flash ROM intégrée (pas besoin de pile de sauvegarde) | |||||
| Capacité de programme max. | 64k pas | 120k pas | 196k pas | |||
| Mémoire de travail | Drapeaux internes | 32 768 | ||||
| Temporisateur (T) | 4096 points : 1–4 294 967 295 (en unités de 10μs, 1ms, 10ms, 100ms ou 1s) | |||||
| Compteur (C) | 1024 points : 1–4 294 967 295 | |||||
| Fonction Ethernet | - | - | Intégrée (MEWTOCOL, Modbus TCP, EtherNet/IP) | |||
| Scrutation constante | Disponible (0–125ms) | |||||
| Fonction horloge calendaire | Intégrée | |||||
Note : AFP7CPS31S, AFP7CPS41S et AFP7CPS41ES prennent également en charge la fonction cryptage.
Cassettes de communication
| Nom du produit | Caractéristiques techniques | Référence produit |
|---|---|---|
| Cassettes de communication FP7 | RS232C, 1 voie (isolée) | AFP7CCS1 |
| RS232C, 2 voies (isolées) | AFP7CCS2 | |
| RS422 ou RS485, 1 voie (isolée) | AFP7CCM1 | |
| RS422 ou RS485, 2 voies (isolées) | AFP7CCM2 | |
| RS232C, 1 voie (isolée) et RS485, 1 voie (isolée) | AFP7CCS1M1 | |
| Ethernet 100Base-TX/10Base-T | AFP7CCET1 |
Cassettes d’application
| Nom du produit | Caractéristiques techniques | Référence produit |
|---|---|---|
| Cassettes d’application FP7 | 2 entrées analogiques 0–10V/0–5V/0–20mA, résolution 12 bits, vitesse de conversion 1ms/voie (non isolée) | AFP7FCAD2 |
|
2 entrées analogiques 0–5V/0–10V/0–20mA, résolution 12 bits, vitesse de conversion 1ms/voie (non isolée) 1 sortie analogique 0-10V/0-20mA |
AFP7FCA21 | |
| 2 entrées thermocouples, type K/J, résolution 0,1°C, vitesse de conversion 100ms/2 voies (isolées) | AFP7FCTC2 |
Modules d’entrées, de sorties, d’E/S mixtes
| Nom du produit | Version | Nombre d’entrées/sorties | Mode de connexion | Caractéristiques techniques | Référence produit |
|---|---|---|---|---|---|
| Module d’entrées numériques FP7 | Entrée DC | 16 | Bornier | 12 à 24 V DC, constante de temps d’entrée configurable | AFP7X16DW |
| 32 | Connecteur MIL | 24V DC, constante de temps d’entrée configurable | AFP7X32D2 | ||
| 64 | Connecteur MIL | 24V DC, constante de temps d’entrée configurable | AFP7X64D2 | ||
| Module de sorties numériques FP7 | Sortie relais | 16 | Bornier | Relais, 2A/sortie, 5A/ligne commune, 16 sorties/ligne commune | AFP7Y16R |
| Sortie transistor, courant absorbé (NPN) | 16 | Bornier | Courant de charge 1,0A, 5A/ligne commune, 16 sorties/ligne commune | AFP7Y16T | |
| 32 | Connecteur MIL | Courant de charge 0,3A, 3,2A/ligne commune, 32 sorties/ligne commune | AFP7Y32T | ||
| 64 | Connecteur MIL | Courant de charge 0.3A/0,1A, 3,2A/ligne commune, 32 sorties/ligne commune | AFP7Y64T | ||
| Sortie transistor, courant de source (PNP) | 16 | Bornier | Courant de charge 1,0A, 5A/ligne commune, 16 sorties/ligne commune | AFP7Y16P | |
| 32 | Connecteur MIL | Courant de charge 0,3A, 3,2A/ligne commune, 32 sorties/ligne commune | AFP7Y32P | ||
| 64 | Connecteur MIL | Courant de charge 0.3A/0,1A, 3,2A/ligne commune, 32 sorties/ligne commune | AFP7Y64P | ||
| Modules d’entrées/sorties mixtes numériques FP7 | Entrée DC, sortie transistor, courant absorbé (NPN) |
Entrée : 32 Sortie : 32 |
Connecteur MIL |
Entrée : 24V DC, 32 entrées/ligne commune Sorties : courant de charge 0,3A/0,1A, 3,2A/ligne commune, 32 sorties/ligne commune |
AFP7XY64D2T |
| Entrée DC, sortie transistor, courant de source (PNP) |
Entrée : 32 Sortie : 32 |
Connecteur MIL |
Entrée : 24V DC, 32 entrées/ligne commune Sorties : courant de charge 0,3A/0,1A, 3,2A/ligne commune, 32 sorties/ligne commune |
AFP7XY64D2P |
Module d’E/S multiples
| Nom du produit | Caractéristiques techniques | Référence produit |
|---|---|---|
| Module FP7 à entrées/sorties multiples |
Entrée DC : 16 max. Compteur rapide : 4 voies max. (4 sorties par voie) Entrée interruptive : 8 max. Sortie transistor : 16 max. Sortie impulsionnelle : 4 voies max. (4 sorties par voie) Sortie MLI : 4 voies max. (4 sorties par voie) Sortie comparaison : 8 max. |
AFP7MXY32DWD |
Modules d’entrées et de sorties analogiques
| Nom du produit | Nombre de voies | Caractéristiques techniques | Référence produit |
|---|---|---|---|
| Module de sorties analogiques FP7 | 4 | Tension/courant, taux de conversion 25μs/voie, résolution max. 16 bits, précision max. ±0,05% de la pleine échelle (à 25°C) | AFP7DA4H |
| Module d’entrées analogiques FP7 | 4 | Tension/courant, taux de conversion 25μs/voie, résolution max. 16 bits, précision max. ±0,05% de la pleine échelle (à 25°C) | AFP7AD4H |
| Module d’entrées analogiques FP7 | 8 | Tension/courant, taux de conversion 25μs/voie, résolution max. 16 bits, précision max. ±0,1% de la pleine échelle (à 25°C) | AFP7AD8 |
Modules thermocouples & RTD
Nombreuses versions de modules thermocouples et RTD disponibles
- Dix versions de modules thermocouples (K, J, T, N, R, S, B, E, PLII et WRe5-26) sont prises en charge. Ces modules peuvent être utilisés en combinaison avec des entrées tension et courant.
- Chaque voie peut prendre en charge trois versions de détecteurs thermorésistants (Pt100, JPt100 et Pt1000).
- Les versions capteurs peuvent être définies dans le logiciel de programmation ou un programme utilisateur.
| Caractéristiques techniques | Référence produit |
|---|---|
| 8 voies, entrée analogique, résolution 0,1°C, versions K, J, T, N, R, S, B, E | AFP7TC8 |
| 8 voies, entrée analogique, résolution 0,1°C, Pt100/JPt100/Pt1000 | AFP7RTD8 |
Module compteur rapide
| Nom du produit | Nombre de voies | Caractéristiques techniques | Référence produit |
|---|---|---|---|
| Modules compteurs rapides FP7 | 2 |
16MHz (pour mode d’entrée biphasée facteur 4) 4MHz (pour mode d’entrée incrémentale/décrémentale) |
AFP7HSC2T |
| 4 | AFP7HSC4T |
Modules de gestion des axes
| Nom du produit | Caractéristiques techniques | Référence produit |
|---|---|---|
| Module FP7 EtherCAT | 16 axes réels, 8 axes virtuels, cycle de contrôle 0,5ms | AFP7MC16EC |
| 32 axes réels, 16 axes virtuels, cycle de contrôle 1ms | AFP7MC32EC | |
| 64 axes réels, 32 axes virtuels, cycle de contrôle 2ms | AFP7MC64EC |
Modules de positionnement
| Caractéristiques techniques | Référence produit | |||
|---|---|---|---|---|
| Type de sortie | Nombre d’axes contrôlés | Vitesse d’exécution max. | Fonctions | |
| Transistor | 2 (indépendants) | 1–500k pulsations/s | Fonctions engrenage et came électronique, interpolation linéaire, interpolation circulaire | AFP7PP02T |
| 4 (indépendants) | AFP7PP04T | |||
| Commande de ligne | 2 (indépendants) | 1–4 millions de pulsations par seconde | AFP7PP02L | |
| 4 (indépendants) | AFP7PP04L | |||
Modules de sorties impulsionnelles
| Caractéristiques techniques | Référence produit | |||
|---|---|---|---|---|
| Type de sortie | Nombre d’axes contrôlés | Vitesse d’exécution max. | Fonctions | |
| Transistor | 2 (indépendants) | 1–500k pulsations/s | Contrôle d’accélération et de décélération linéaires, en S | AFP7PG02T |
| 4 (indépendants) | AFP7PG04T | |||
| Commande de ligne | 2 (indépendants) | 1–4 millions de pulsations par seconde | AFP7PG02L | |
| 4 (indépendants) | AFP7PG04L | |||
Module de communication série
| Nom du produit | Caractéristiques techniques | Référence produit |
|---|---|---|
| Module de communication série FP7 | Pour 2 cassettes de communication série, 8 modules max. peuvent être installés par unité centrale | AFP7NSC |
Modules d’extension
| Nom du produit | Description | Référence produit |
|---|---|---|
| Module d’extension maître FP7 | Possibilité de connecter jusqu’à 3 modules esclaves à un module d’extension maître | AFP7EXPM |
| Module d’extension esclave FP7 | Possibilité de connecter jusqu’à 16 modules d’E/S et modules intelligents à un module d’extension esclave | AFP7EXPS |
Contrôle des systèmes d’éclairage
Le FP7 peut être utilisé en combinaison avec un compteur d’énergie Eco-POWER METER tel que le KW2G et un module sans fil pour collecter des données de systèmes d’éclairage extérieurs et pour superviser la consommation d’énergie. Les données peuvent être enregistrées et visualisées à distance sur un ordinateur avec le logiciel FP Data Analyzer.
- Contrôle à distance du FP7 avec un ordinateur
- Enregistrement des données sur carte mémoire SD
- Supervision aisée de l’ensemble du système d’éclairage
- Systèmes sans fil réduisant les coûts d’installation
Contrôle analogique (régulation de température rapide)
Des contrôleurs de chaleur à impulsion avec régulation PID rapide sont utilisés dans des applications tels que le soudage thermique, le soudage par compression thermique, etc.
- Conversion du signal d’entrée thermocouple permettant une régulation PID rapide extrêmement précise
- Échantillonnage analogique rapide de 25µ/s
- Haute précision avec une linéarité de ±0,05% de la pleine échelle
Visualisation de la consommation d’énergie dans les usines de fabrication
Le FP7 et le module Web Datalogger peuvent être utilisés pour superviser chaque partie d’une usine.
- Les données électriques peuvent être collectées à différents emplacements.
- Possibilité d’accéder simultanément à plusieurs modules Web Datalogger
- Communication simultanée possible entre l’unité centrale et 16 emplacements différents via le réseau local
- Des tableaux Excel peuvent être créés à partir des résultats de la supervision de la consommation d’énergie et affichés avec le logiciel Data Analyzer
- Possibilité d’enregistrer les données mesurées sur carte mémoire SD
Supervision de la consommation d’énergie des bâtiments
Le FP7 peut être utilisé avec un compteur d’énergie Eco-POWER METER pour superviser la consommation d’énergie de chaque étage d’un bâtiment.
- Possibilité de visualiser et superviser la consommation d’énergie (éclairage, air conditionné, etc.) de chaque étage.
- Une seule unité centrale suffit grâce à la capacité de programme étendue du FP7 et au port LAN.
- Possibilité d’enregistrer les données mesurées sur carte mémoire SD
