Capteur analogique HL-G2

Capteur analogique laser haute précision.

Contrôle de hauteur d’un distributeur

La série HL-G2 peut être utilisée pour contrôler la distance avec une pièce. Un contrôle plus fluide de l’équipement est possible grâce à un échantillonnage rapide.

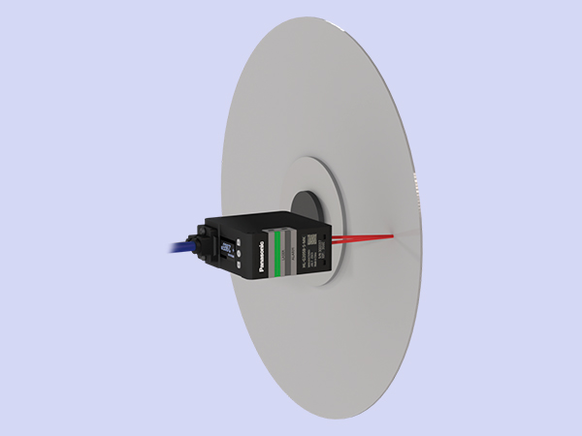

Contrôle de la surface d’une lame de découpe

La série HL-G2 peut être utilisée pour vérifier les lames de découpe, pour détecter les défauts ou acquérir des données pour la maintenance prévisionnelle. La fonction communication permet de sortir les données mesurées directement en tant que valeurs numériques, éliminant les risques d’erreur lorsque les valeurs analogiques doivent être converties en valeurs numériques.

Sortie numérique facilitant le positionnement de la pièce

La série HL-G2 mesure la distance à partir de quatre points, sort les valeurs numériques directement et permet d’ajuster le positionnement de la pièce dans les directions X, Y et Z.

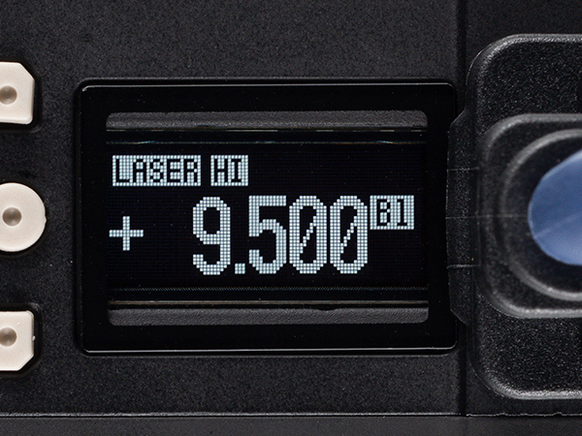

Mesures haute précision

La série HL-G2 se distingue parmi les capteurs leaders du secteur avec des fonctionnalités de première catégorie : une résolution de 0,5μm, une linéarité de ±0,05% de la pleine échelle, un échantillonnage rapide de 100μs et des caractéristiques de température de 0,03% de la pleine échelle/°C. Les capteurs HL-G2 atteignent des performances rivalisant avec celles des capteurs de distance de la catégorie supérieure grâce à des dispositifs, un système optique, des mécanismes et algorithmes optimisés et bien coordonnés. Par ailleurs ils sont dotés d’un affichage OLED offrant une excellente visibilité.

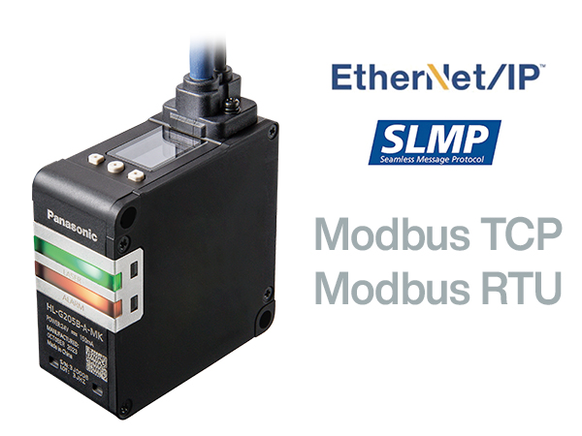

Contrôleur et module de communication intégrés

La série HL-G2 est une unité tout-en-un avec contrôleur intégré. Vous n’avez plus besoin de rechercher la bonne combinaison de produits. Vous gagnez du temps et cela vous permet aussi de réduire l’espace et les coûts d’installation. La série comprend une version communication avec module de communication intégré permettant une connexion via Ethernet et une version sortie analogique adaptée aux applications pour lesquelles une acquisition constante des données mesurées par le capteur est nécessaire.

Logiciel de configuration simple et intuitif

Avec le logiciel de configuration sur base PC “HL-G2 Configuration Tool” (téléchargement gratuit), vous pouvez configurer facilement plusieurs unités HL-G2 simultanément. Les paramètres peuvent être entrés en temps réel tout en vérifiant les données actuelles, contribuant ainsi à réduire les temps de paramétrage.

Réponse rapide: cycle d’échantillonnage de 100μs

Ses excellentes capacités de calcul permettent au capteur d’exécuter un échantillonnage rapide de 100μs. Grâce à ce temps de réponse court, la série HL-G2 est parfaitement adaptée aux applications pour lesquelles un traitement des données rapide est requis.

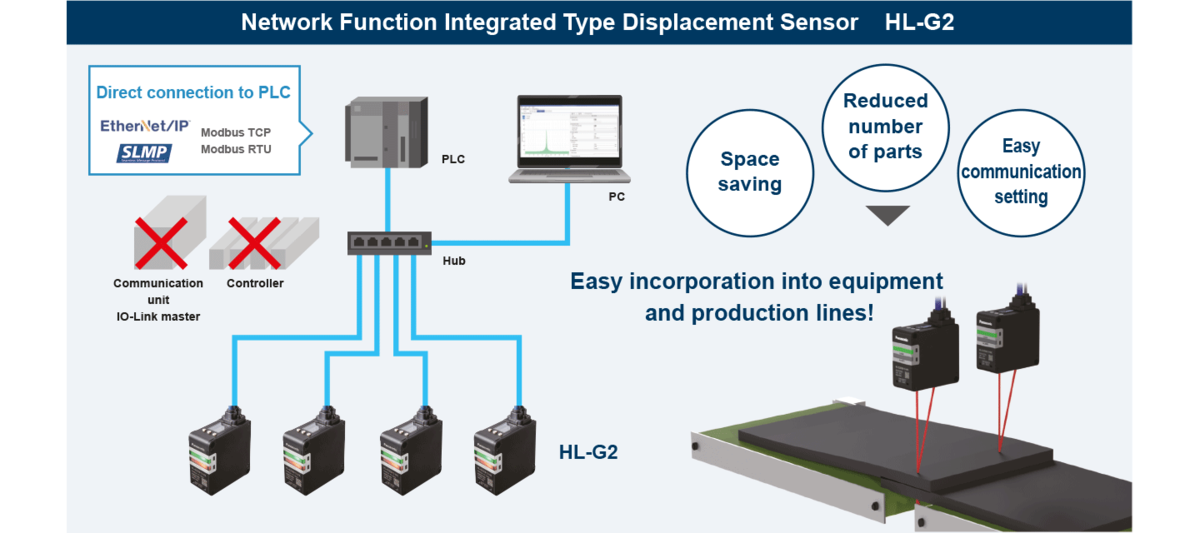

Unité tout-en-un avec module de communication et contrôleur

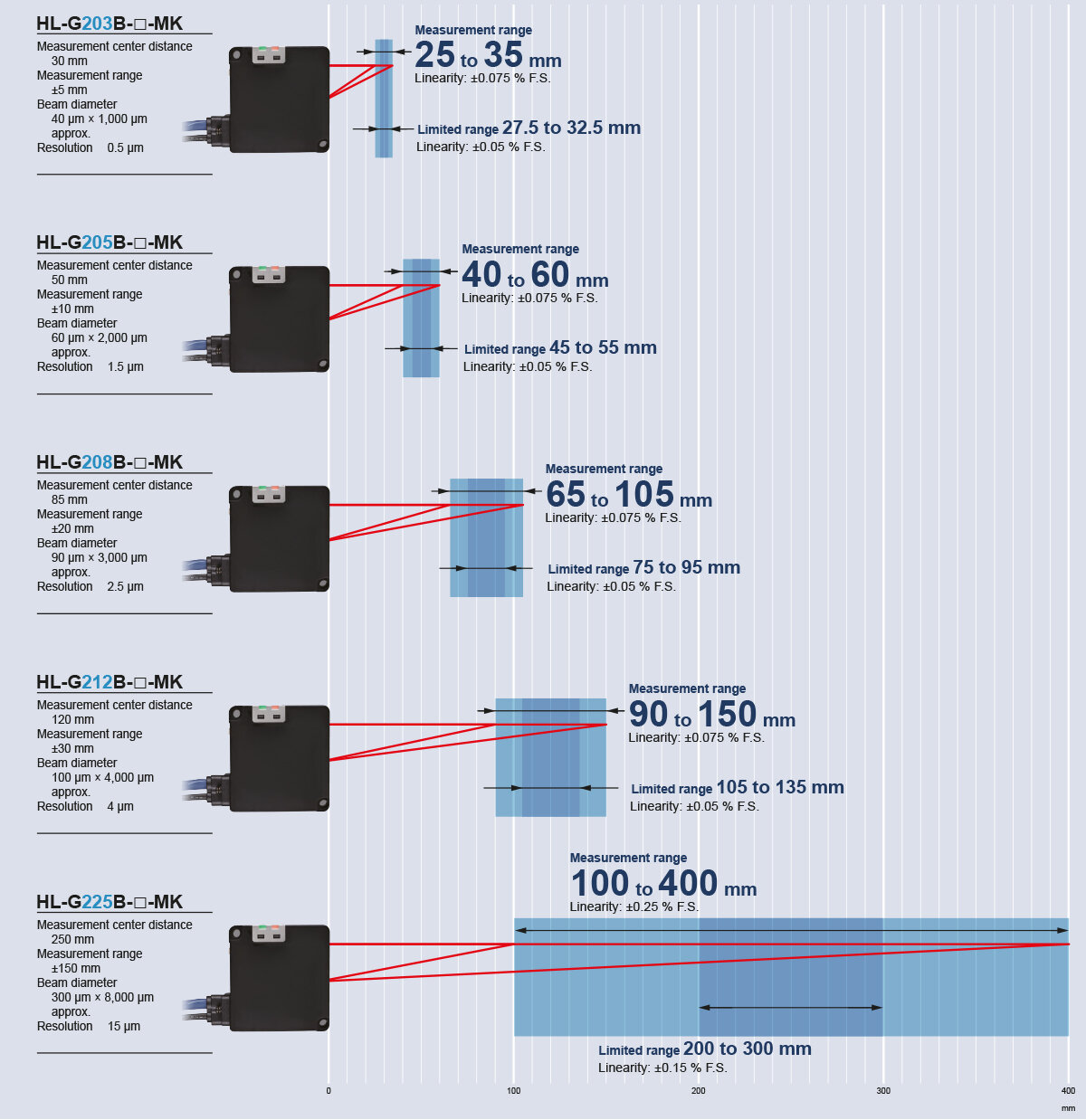

Gamme de capteurs et leurs plages de mesure

Recherchez le produit optimal pour votre projet en sélectionnant des caractéristiques et des critères de filtre

Accéder au Guide de sélection produits

Guide de commande

Notez que le capteur est livré sans câble de connexion. Le câble de connexion doit être commandé séparément.

Câble requis	Réf. produit / Numéro d’article	Description
Câble pour la version analogique	CN-8A-C2 / UCN8AC2	Câble composite 8 fils de Ø5,7mm, 2m de long, deux vis M2.6 fournies
Câble pour la version analogique	CN-8A-C5 / UCN8AC5	Câble composite 8 fils de Ø5,7mm, 5m de long, deux vis M2.6 fournies
Câble pour la version communication pour Ethernet	CN-8E-C2 / UCN8EC2	Câble Ethernet et composite 3 fils, 2m de long, deux vis M2.6 fournies
Câble pour la version communication pour Ethernet	CN-8E-C5 / UCN8EC5	Câble Ethernet et composite 3 fils, 5m de long, deux vis M2.6 fournies
Câble pour la version communication pour RS-485	CN-8R-C2 / UCN8RC2	Câble composite 5 fils de Ø5,7mm, 2m de long, deux vis M2.6 fournies
	CN-8R-C5 / UCN8RC5	Câble composite 5 fils de Ø5,7mm, 5m de long, deux vis M2.6 fournies
	CN-8R-C10 / UCN8RC10	Câble composite 5 fils de Ø5,7mm, 10m de long, deux vis M2.6 fournies
	CN-8R-C20 / UCN8RC20	Câble composite 5 fils de Ø5,7mm, 20m de long, deux vis M2.6 fournies

Version	Centre de la plage de mesure	Plage de mesure	Résolution	Réf. produit capteur	Numéro d’article SAP
Version	Centre de la plage de mesure	Plage de mesure	Résolution	Réf. produit capteur	Numéro d’article SAP
Version communication	30mm	±5mm	0,5µm	HL-G203B-S-MK	UHLG203BSMK
	50mm	±10mm	1,5µm	HL-G205B-S-MK	UHLG205BSMK
	85mm	±20mm	2,5µm	HL-G208B-S-MK	UHLG208BSMK
	12mm	±30mm	4µm	HL-G212B-S-MK	UHLG212BSMK
	250mm	±150mm	15µm	HL-G225B-S-MK	UHLG225BSMK
Version analogique	30mm	±5mm	0,5µm	HL-G203B-A-MK	UHLG203BAMK
	50mm	±10mm	1,5µm	HL-G205B-A-MK	UHLG205BAMK
	85mm	±20mm	2,5µm	HL-G208B-A-MK	UHLG208BAMK
	12mm	±30mm	4µm	HL-G212B-A-MK	UHLG212BAMK
	250mm	±150mm	15µm	HL-G225B-A-MK	UHLG225BAMK

Spécifications

Version		Version communication
Réf. produit capteur		HL-G203B-S-MK	HL-G205B-S-MK	HL-G208B-S-MK	HL-G212B-S-MK	HL-G225B-S-MK
Numéro d’article SAP		UHLG203BSMK	UHLG205BSMK	UHLG208BSMK	UHLG212BSMK	UHLG225BSMK
Centre de la plage de mesure		30mm	50mm	85mm	120mm	250mm
Plage de mesure		±5mm	±10mm	±20mm	±30mm	±150mm
Résolution		0,5µm	1,5µm	2,5µm	4µm	15µm
Linéarité		±0,075% de la pleine échelle				±0,25% de la pleine échelle
Influence de la température		0,03% de la pleine échelle/°C
Source émettrice		Laser semi-conducteur rouge : Classe 2 (JIS / CEI / GB / KS / FDA) Sortie maximale : 1mW Longueur d’onde émise max. : 655nm
Tension d’alimentation		24V DC ±10% avec ondulation c-c de 10%
Consommation d’énergie		150mA (à tension d’alimentation de 24V DC)
Cycle d’échantillonnage		100µs, 200µs, 500µs, 1ms, 2ms
Entrée externe		Entrée sans contact NPN Condition d’entrée : Courant de source : 1,5mA env. Invalide : +3 à +26,4V DC ou ouvert Valide : 0 à +1,5V DC Entrée sans contact PNP Condition d’entrée : Courant absorbé : 2,5mA env. Invalide : 0 à +11V DC ou ouvert Valide : 19 à 26,4V DC
Interface de communication	Ethernet	Prise en charge uniquement de l’auto-négociation 10M / 100Mbps (half-duplex / full-duplex). La communication peut être instable si le capteur est connecté à un dispositif qui ne prend pas en charge l’auto-négociation. IEEE802.3u, 10BASE-T / 100BASE-TX RJ45 Protocoles pris en charge : EtherNet/IP, Modbus TCP, SLMP
Interface de communication	RS-485	Vitesse de transmission : 9600 / 19200 / 38400 / 115200 / 230400bit/s Protocole pris en charge : Modbus RTU Nombre maximum d’unités connectées : 16
Degré de pollution		2
Altitude ambiante		2000m max.
Résistance à l’environnement	Indice de protection	IP67 (CEI)
	Température ambiante	-10 à +45°C (sans condensation ou givre), stockage : -20 à +60°C
	Humidité ambiante	35 à 85% HR, stockage : 35 à 85% HR
	Lumière ambiante	Lumière incandescente : 3000ℓx max. face recevant la lumière
	Résistance aux vibrations	Fréquence de 10 à 55Hz (pendant 1min.), double amplitude de 1,5mm dans les directions X, Y et Z pendant deux heures
	Résistance aux chocs	Accélération de 500m/s² (50G env.), trois fois dans les directions X, Y et Z
Matériau		Boîtier : aluminium moulé sous pression, cache avant : verre, câble : PVC
Poids		Poids net : 150g env., poids brut : 200g env.

Version		Version analogique
Réf. produit capteur		HL-G203B-A-MK	HL-G205B-A-MK	HL-G208B-A-MK	HL-G212B-A-MK	HL-G225B-A-MK
Numéro d’article SAP		UHLG203BAMK	UHLG205BAMK	UHLG208BAMK	UHLG212BAMK	UHLG225BAMK
Centre de la plage de mesure		30mm	50mm	85mm	120mm	250mm
Plage de mesure		±5mm	±10mm	±20mm	±30mm	±150mm
Résolution		0,5µm	1,5µm	2,5µm	4µm	15µm
Linéarité		±0,075% de la pleine échelle				±0,25% de la pleine échelle
Influence de la température		0,03% de la pleine échelle/°C
Source émettrice		Laser semi-conducteur rouge : Classe 2 (JIS / CEI / GB / KS / FDA) Sortie maximale : 1mW Longueur d’onde émise max. : 655nm
Tension d’alimentation		24V DC ±10% avec ondulation c-c de 10%
Consommation d’énergie		150mA (à tension d’alimentation de 24V DC)
Cycle d’échantillonnage		100µs, 200µs, 500µs, 1ms, 2ms
Sortie de contrôle		Transistor à collecteur ouvert NPN Courant absorbé max. : 50mA Tension appliquée : 26,4V DC max. (entre la sortie de contrôle et 0V) Tension résiduelle : 2V max. (avec courant absorbé de 50mA) Courant de fuite : 0,1mA max. Transistor à collecteur ouvert PNP Courant de source max. : 50mA Tension appliquée : 30V DC max. (entre la sortie de contrôle et 0V) Tension résiduelle : 1,5V max. (avec courant de source de 50mA) Courant de fuite : 0,1mA max.
Fonctionnement de la sortie		Sélectionnable entre Light-ON / Dark-ON (par défaut : Light-ON)
Sortie analogique		Sortie tension / sortie courant commutable (par défaut : sortie tension)
Sortie tension analogique	Plage de sortie	Fonctionnement normal : 0 à +5V de la pleine échelle En cas d’alarme : la dernière valeur est maintenue ou la sortie est +5,3V
Sortie tension analogique	Impédance de sortie	100Ω
Sortie courant analogique	Plage de sortie	Fonctionnement normal : +4mA à +20mA configurable En cas d’alarme : la dernière valeur est maintenue ou la sortie est 22mA
Sortie courant analogique	Impédance de sortie	300Ω max.
Entrée externe		Entrée sans contact NPN Condition d’entrée : Courant de source : 1,5mA env. Invalide : +3 à +26,4V DC ou ouvert Valide : 0 à +1,5V DC Entrée sans contact PNP Condition d’entrée : Courant absorbé : 2,5mA env. Invalide : 0 à +11V DC ou ouvert Valide : 19 à 26,4V DC
Degré de pollution		2
Altitude ambiante		2000m max.
Résistance à l’environnement	Indice de protection	IP67 (CEI)
	Température ambiante	-10 à +45°C (sans condensation ou givre), stockage : -20 à +60°C
	Humidité ambiante	35 à 85% HR, stockage : 35 à 85% HR
	Lumière ambiante	Lumière incandescente : 3000ℓx max. face recevant la lumière
	Résistance aux vibrations	Fréquence de 10 à 55Hz (pendant 1min.), double amplitude de 1,5mm dans les directions X, Y et Z pendant deux heures
	Résistance aux chocs	Accélération de 500m/s² (50G env.), trois fois dans les directions X, Y et Z
Matériau		Boîtier : aluminium moulé sous pression, cache avant : verre, câble : PVC
Poids		Poids net : 150g env., poids brut : 200g env.
