Capteur photoélectrique EQ-500

Capteur photoélectrique réflectif à portée réglable.r.

Série EQ-500 version DC

La série EQ-500 est un capteur photoélectrique à détection directe compact. Ce capteur se distingue par sa fonction suppression de l’arrière-plan et du  premier plan (types DC), et une distance de détection maximale de 2,5m. Même dans des environnements difficiles, soumis à l’eau et à la poussière, une détection stable est possible.

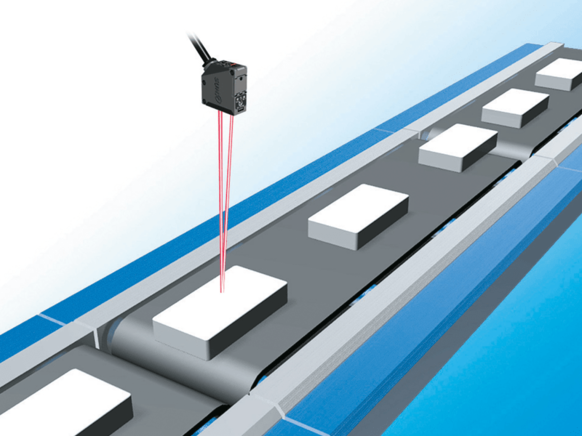

La série EQ-500 permet de contrôler le passage de paquets sur convoyeur ou de détecter des personnes devant des portes automatiques.

Caractéristiques :

  • Longue distance de détection : 100cm ou 250cm
  • Fonctions suppression de l’arrière-plan/du premier plan
  • Insensible à la couleur, la forme ou au matériau d’un objet
  • Temps de réponse de 2 ms
  • Sortie transistor NPN/PNP
  • Conception compacte 68 x 26 x 68mm (H, l, L)
  • Fonction de temporisation (EQ-5_T seulement)
  • Protégé contre les courts-circuits
  • Protection IP67

Options :

  • Étrier de montage du capteur
  • Montage du pied à angle

Série EQ-500 version multivoltage

Fonctions du capteur avec les alimentations allant de 24 à 240V AC et de 12 à 24V DC. Avec la version multivoltage, une grande gamme de produits est désormais disponible pour nos clients. La sortie relais assure une capacité élevée de pouvoir de coupure. La protection IP67 permet l’utilisation dans des environnements poussiéreux ou avec éclaboussures.

Caractéristiques :

  • Longue distance de détection : 100cm ou 250cm
  • Fonctions suppression de l’arrière-plan/du premier plan
  • Insensible à la couleur, la forme ou au matériau d’un objet
  • Types light-ON/dark-ON
  • Sortie transistor NPN/PNP
  • Conception compacte 68 x 26 x 68mm (H, l, L)
  • Fonction de temporisation (EQ-50T seulement)
  • Protégé contre les courts-circuits
  • Protection IP67

Options :

  • Étrier de montage du capteur
  • Montage du pied à angle

Recherchez le produit optimal pour votre projet en sélectionnant des caractéristiques et des critères de filtre
Accéder au Guide de sélection produits

Applications

EQ-500 applications Panasonic Industry
  • Détection d’objets
  • Positionnement
  • Contrôle automatique des portes
