Terminaux tactiles de la série HMs700

Écran tactile multi-touch avec PoE. Un terminal tactile séduisant qui se distingue par ses nombreuses fonctionnalités.
HMs700 series touch terminals Panasonic Industry

Notre nouveau terminal tactile avec PoE, indice de protection IP67 intégral, des connexions Wifi adaptées à une large variété d’applications

Le HMs700 entre dans un nouveau domaine d’applications industrielles. Il répond à tous les besoins de l’Internet industriel des objets (IioT) et de toutes les applications industrielles exigeantes.

Terminaux tactiles de la série HMs700

Entièrement encapsulés, les écrans tactiles de la série HMs700 peuvent être installés directement dans la chaîne de fabrication, sans boîtier supplémentaire, même dans des environnements difficiles.

L’interface homme-machine HMs700 s’installe facilement sur site ou dans une armoire de commandes et présente intégralement l’indice de protection IP67. À une température de fonctionnement de -20 à +55°C, la chaleur émise par l’écran est supprimée par un ventilateur avec un procédé breveté. L’interface homme-machine aux dimensions fines est disponible en 5, 7, 10, 15 et 21 pouces. La série HMs700 est alimentée via Power over Ethernet (PoE). Elle peut être installée à l’aide de tous les supports de fixation standard.

Terminaux tactiles novateurs et séduisants

  • Luminosité jusqu’à 400cd/m²
  • Excellente lisibilité quel que soit l’angle de vue
  • OS Linux RT
  • Multi-touch et commande gestuelle
  • Écran tactile en verre trempé de 3,2mm, robuste, résistant aux rayures, aux UV et aux produits chimiques
  • IP67, -20°C à 55°C
  • CE - UL EN 61131-2 : 2007
  • Capteurs IoT intégrés
  • Caméra
  • WiFi
  • Câbles et injecteurs PoE également disponibles (pour installation dans une armoire de commandes)
  • Nombreuses options de montage (tube, VESA, pied robuste, col de cygne (gooseneck), supports de fabricants tiers,...)

Caractéristiques techniques de la série HMs

  HMs705 HMs707 HMs710 HMs715 HMs721
Écran 5 pouces TFT 7 pouces TFT 10,1 pouces TFT 15,6 pouces TFT 21,5 pouces TFT
Résolution 800x480 1024x600 1280x800 1366x768 1920x1080
Capteurs Température, accéléromètre 3 axes
Wi-fi*   IEEE 802.11a/b/g
Luminosité 300 cd/m² 400cd/m² typ.
Intensité lumineuse réglable Oui, à 0%
Écran tactile Écran tactile en verre capacitif projeté, multi-touch
Ethernet 10/100 PoE
USB 1 (hôte V2.0, 500mA max., disponible avec un câble spécial)
Température de fonctionnement  -20°C à 55°C (installation verticale)
Indice de protection IP67 (avec accessoires et câbles adaptés)
Unité centrale ARM Cortex-A9 dual core 800MHz ARM Cortex-A9 quad core 800MHz
Système d’exploitation Linux RT
RAM / FLASH / FRAM 1Go / 4Go / 64Ko 2Go / 8Go /64Ko

Fixations

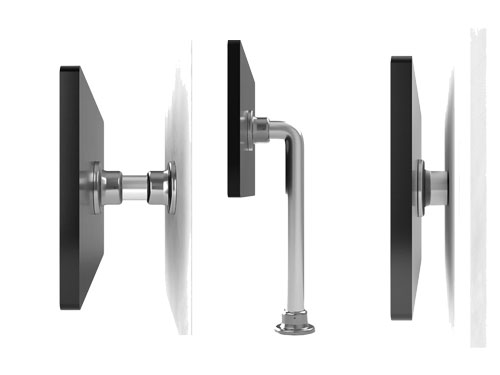

HMs700 attachments 1
  • Fixations sur tube pour les HMs705/707/710
  • Fixation murale pour les HMs705/707/710
  • Fixation sur tube pour les HMs715 et HMs721
  • Fixation murale pour les HMs715 et HMs721

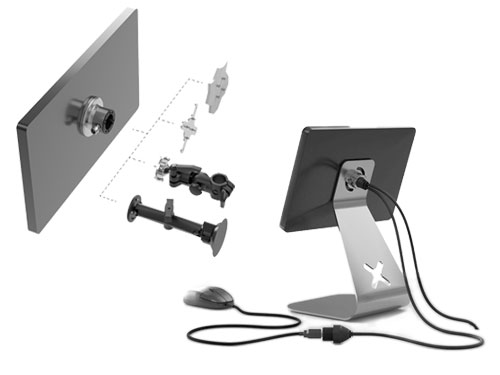

HMs700 attachments 2
  • Fixations multiusages pour les HMs705/707/710
  • Fixation multiusages pour les HMs715 et HMs721
  • Pied pour montage sur table des HMs de toutes les dimensions

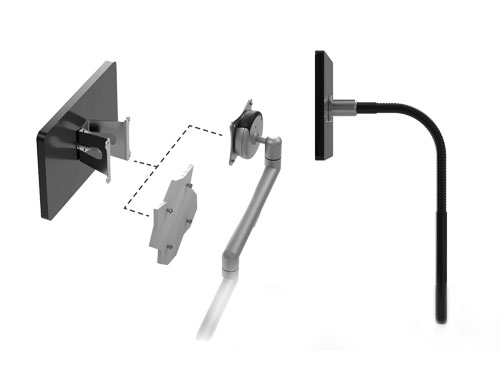

HMs700 attachments 3
  • Fixation VESA pour les HMs de toutes les dimensions
  • Fixation col de cygne (gooseneck) pour les HMs705/707/710

Téléchargements

Name File Type Size Date Language
ZIP BSP 1.0.741 for the HM panels HMs705, HMs707 and HMs710. This BSP needs older HMWIN 4.0 and lower. Software 460.1 MB 15.11.2021 English
ZIP BSP 1.0.741 for the HM panels HMs715 and HMs721. This BSP needs older HMWIN 4.0 and lower. Software 460.1 MB 15.11.2021 English
ZIP BSP 1.3.638 for the HM panels HMe04, 07, 10 and HMx705. BSP 1.3.638 needs HMWIN 4.5 and higher. BSP 1.0.8xx needs HMWIN 4.0 and lower. For update to BSP 1.3.638, update at the first step to 1.0.8xx. Software 1.4 GB 29.03.2022 English
ZIP BSP 1.3.638 for the HM panels HMs715 and 721. BSP 1.3.638 needs HMWIN 4.5 and higher. BSP 1.0.7xx needs HMWIN 4.0 and lower. For update to BSP 1.3.638, update at the first step to 1.0.7xx. Software 957.1 MB 29.03.2022 English
ZIP BSP 1.3.638 for the HM panels HMx707, 710, 715, 721, HMs705, 707, 710. BSP 1.3.638 needs HMWIN 4.5 and higher. BSP 1.0.7xx needs HMWIN 4.0 and lower. For update to BSP 1.3.638, update at the first st… Software 1.9 GB 29.03.2022 English
ZIP CAD files as step for HMx700, HMs700, HMe and HM500 series. CAD 40.7 MB 23.04.2021 English
PDF Connectivity for IIoT - Industry 4.0 Catalog, Shortform 9.5 MB 01.03.2022 English
PDF Funzionalità ed estetica innovative: Nuova serie Panasonic HMs700 Flyer 2.1 MB 15.01.2021 Italian
ZIP HMWIN, V. 4.0.1. Build 507 - Design and configuration Software for the HM series touch panels and the web module FP-I4C. For HMx, HMs, HMe, FP-I4C with BSP < 1.3 and HM500 series. Full and update ver… Software 218.1 MB 10.06.2021 English, German, French
ZIP HMWIN, V. 4.5.0. Build 496 - Design and configuration Software for the HM series touch panels and the web module FP-I4C. For HMx, HMs, HMe and FP-I4C with BSP >= 1.3. Full and update version. For Win… Software 387.1 MB 08.06.2022 English, German, French
ZIP HMWIN, ca. 60 Sample apps and trainings, Sept. 2021 Software 411.4 MB 21.09.2021 English
PDF HMs700 Instruction Manual, ACGM0198V2EN Manual 3.8 MB 04.03.2021 English
PDF Humane Machine Interface: HM series and GT series Catalog, Shortform 3.1 MB 05.05.2021 English
PDF Innovadora y Potente: La nueva serie HMs700 de Panasonic Flyer 1.4 MB 19.11.2020 Spanish
PDF Smart and innovative: The new Panasonic HMs700 series Flyer 1.4 MB 16.11.2020 English
PDF Smart und innovativ: Die neue HMs700-Serie von Panasonic Flyer 1.4 MB 16.11.2020 German
