Terminaux tactiles GT703/GT704

Terminaux tactiles avec haute qualité d’image.

Présentation générale

Les séries GT703 & GT704 sont dotées d’un affichage de qualité supérieure avec lisibilité renforcée. La série GT703 est disponible en 16 versions et la série GT704 en 8 versions. Grâce à un port Ethernet intégré, tous les modèles sont compatibles avec l’Internet des objets (IoT). Le rétroéclairage 3 couleurs du GT703M (blanc, rose, rouge) et du GT704M (vert, orange, rouge) permet d’identifier l’état de la machine d’un seul coup d’œil. Tous les modèles sont équipés d’un port de programmation USB et d’un connecteur pour carte mémoire SD.

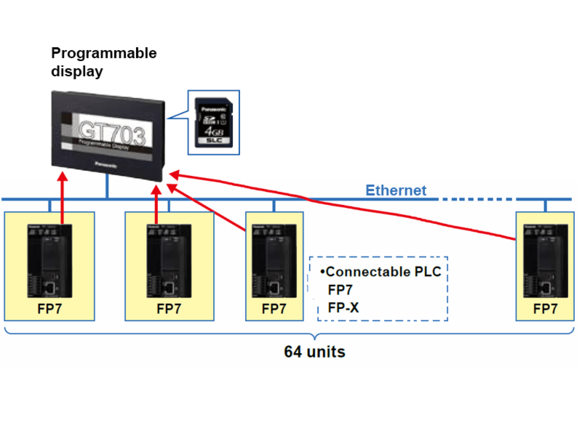

Capacité réseau étendue

HMI GT703 / GT704 Enhanced network capability Panasonic Industry

Il est désormais possible d’afficher et d’enregistrer simultanément des données avec plusieurs automates des séries FP ou FP7 dans un réseau. Les données des registres et programmes API peuvent être sauvegardées dans la mémoire interne du GT ou sur cartes mémoire SD.

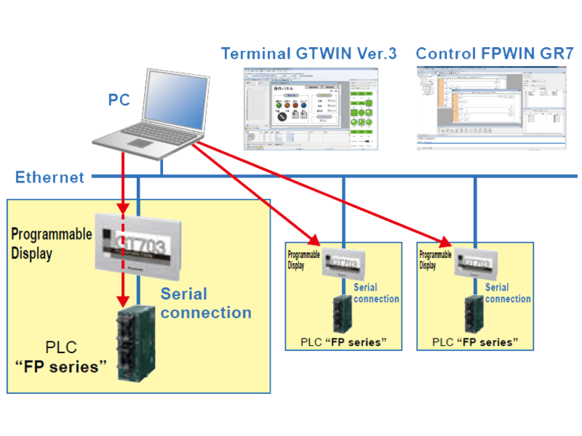

Éditer des écrans et des programmes API via Ethernet

HIM GT703 / GT704 Edit screens & PLC programs via Ethernet Panasonic Industry

Une des nouvelles fonctionnalités vous permet d’éditer des données sur plusieurs terminaux tactiles GT ou de modifier des programmes API via Ethernet. De plus, grâce au logiciel GTWIN, vous pouvez actualiser le firmware et transférer des données d’écran. Quant au logiciel de programmation Control FPWIN Pro, il vous permet de modifier les programmes sur les automates des séries FP directement via les écrans tactiles, s’ils sont connectés via un port Ethernet intégré.

Facile acquisition des données via Ethernet

HMI GT703 / GT704 Easy data acquisition via Ethernet Panasonic Industry

Avec un logiciel dédié, vous avez la possibilité de lire les données des terminaux tactiles et des cartes mémoire SD. Les informations de plusieurs terminaux tactiles peuvent être transférées vers un ordinateur via Ethernet.

Logiciels dédiés installés avec GTWIN sur ordinateur :

  • Le logiciel "Éditeur mémoire GT" est utilisé pour superviser l’état du système connecté à l’écran tactile GT. Il permet de lire les données sauvegardées dans la mémoire du GT.
  • "GT_SD Reader" permet d’assurer la traçabilité. Il collecte les données sauvegardées sur la carte mémoire SD dans l’écran tactile GT.

Caractéristiques techniques du GT703

  GT703G GT703M
Tension nominale 5V DC / 24V DC
Écran Écran TFT monochrome 3,8 pouces
Zone d’affichage 88,5 x 35,4mm
Résolution 480 x 192 dots (l x H)
Couleurs d’affichage 64 teintes de gris
Rétroéclairage Rétroéclairage à LED 3 couleurs (vert/orange/rouge) Rétroéclairage à LED 3 couleurs (blanc/rose/rouge)
Nombre d’écrans 250
Port série RS232C / RS422 (RS485)
Port USB USB Mini-B
Port Ethernet Disponible
Connecteur pour carte mémoire SD Disponible

Caractéristiques techniques du GT704

  GT704G GT704M
Tension nominale 5V DC / 24V DC
Écran Écran TFT monochrome 4,6 pouces
Zone d’affichage 108,8 x 40,8mm
Résolution 640 x 240 dots (l x H)
Couleurs d’affichage 64 teintes de gris
Rétroéclairage Rétroéclairage à LED 3 couleurs (vert/orange/rouge) Rétroéclairage à LED 3 couleurs (blanc/rose/rouge)
Nombre d’écrans 250
Port série RS232C / RS422 (RS485)
Port USB USB Mini-B
Port Ethernet Disponible
Connecteur pour carte mémoire SD Disponible
