Servosystèmes MINAS LIQI (économiques)

Servosystème fiable et à prix avantageux.

Présentation générale

50 W à 1 kW, monophasé, 200 V

Les servosystèmes de la série MINAS LIQI sont parfaitement adaptés aux applications exigeant une optimisation technologique économique pour une fiabilité et des performances optimales. Les machines de transformation d’aliments, de conditionnement, d’impression, de traitement des métaux et même les petits robots linéaires ne sont que quelques exemples d’applications pour lesquels les servosystèmes MINAS LIQI sont conçus. En combinaison avec les automates de la série FP de Panasonic, ils peuvent être utilisés pour réaliser de simples solutions de gestion des axes. Utilisez notre logiciel gratuit PANATERM pour configurer MINAS LIQI.

Simple

Entrée de train d’impulsions
MINAS LIQI prend en charge le contrôle de positionnement par un train d’impulsions s’élevant jusqu’à 500kpps. Il est ainsi parfaitement adapté pour de simples contrôles de positionnement. Avec 2500 impulsions/tour, le codeur incrémental permet une résolution de 10000 impulsions/tour.

Fréquence de réponse de 1kHz
Une bande passante de 1kHz garantit un temps de réponse court et de très faibles vibrations.

Configuration avec le logiciel PANATERM via USB
Les servosystèmes MINAS LIQI peuvent être configurés à l’aide du logiciel gratuit PANATERM via USB. Il permet de définir tous les paramètres du contrôleur et de superviser les données importantes telles que le positionnement, la vitesse et le couple.

Fonctionnel


Réglage automatique du gain en temps réel
MINAS LIQI est doté de la fonction réglage automatique du gain en temps réel comme les servosystèmes MINAS A5. Il suffit de paramétrer la rigidité, puis le gain se règle automatiquement et en temps réel à chaque modification d’inertie de charge. La fonction de suppression des vibrations permet d’améliorer les performances du servosystème et empêche les équipements d’être endommagés.

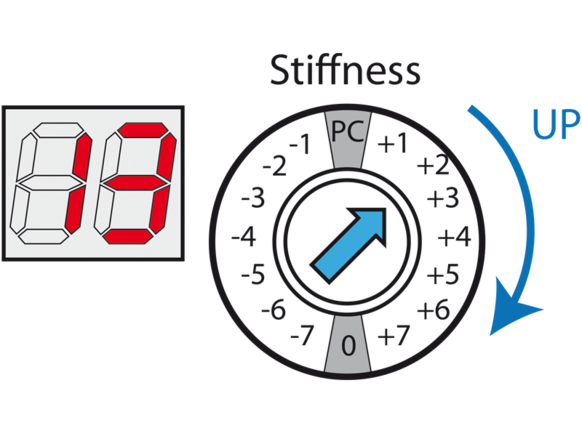

Sélecteur rotatif (RSW)
A l’aide du sélecteur rotatif sur la façade du servosystème, vous pouvez définir la "rigidité" sur site en manipulant directement le gain du servosystème.

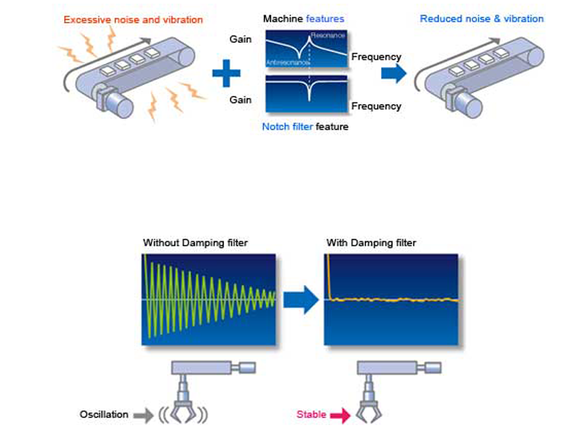

Filtres d’amortissement, filtres coupe-bande


Comme les servosystèmes MINAS A5, les servosystèmes MINAS LIQI sont équipés de filtres d’amortissement et de filtres coupe-bande.

Le MINAS LIQI prend en charge jusqu’à 4 filtres coupe-bande (plage de 50 Hz à 5 000 Hz).





Les filtres d’amortissement réduisent les oscillations au démarrage et à l’arrêt. Une plage de fréquences de 1Hz à 200Hz est supportée.

Performant

Les servosystèmes MINAS LIQI vous permettent de réaliser rapidement des applications de positionnement simples tout en offrant une excellente précision. La fonction avancée de réglage automatique en temps réel permet aux servosystèmes MINAS LIQI d’être particulièrement efficaces en combinaison avec les automates de la série FP de Panasonic. Les MINAS LIQI se combinent idéalement avec les séries FP0R et FP-X0 compactes, équipées de compteurs rapides et de fonctions de gestion des axes avancées.

Les applications typiques : petits équipements et machines de conditionnement, robots, positionneurs, chargeurs automatiques, extrudeuses, les applications de comptage et autres exigeant précision, rapidité et un servosystème convivial et économique.

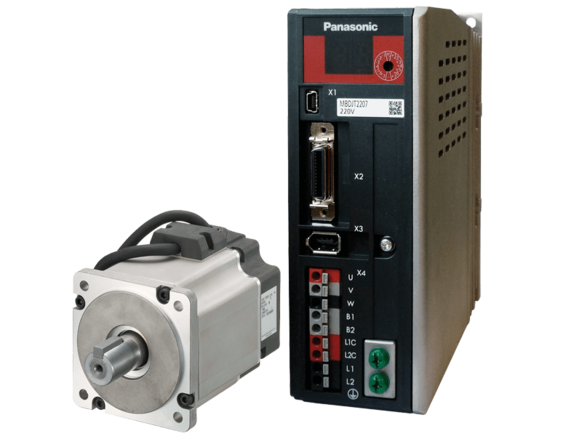

Servocontrôleurs MINAS LIQI

MINAS LIQI Drivers Panasonic Industry
Puissance de sortie nominale Référence produit Boîtier Alimentation
50W MBDJT2207





B









Monophasé 220V AC (50Hz)

100W
200W
400W MBDJT2210
750W MCDJT3220 C
1kW

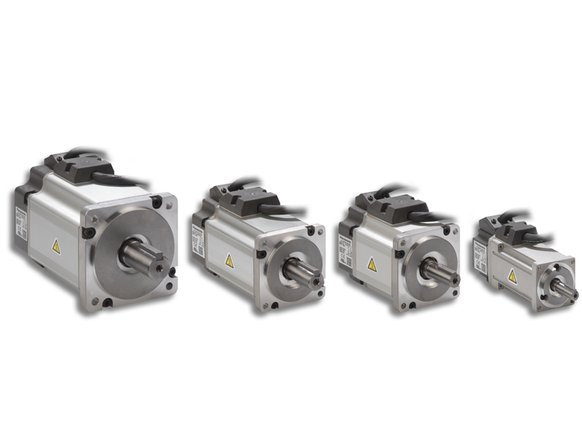

Moteurs MINAS LIQI


Les servomoteurs MINAS LIQI AC sont compacts et extrêmement dynamiques. Ils disposent d’une plage de puissance de sortie de 50W à 1kW (couple de sortie nominal : 0,16Nm à 3,20Nm), avec ou sans frein de maintien. Les moteurs MINAS LIQI sont dotés d’un arbre clavette et de codeurs incrémentaux (2500 impulsions/tour).

Vue d’ensemble de la série MINAS LIQI

MINAS LIQI (moteur : MSMD***J1*, faible inertie, contrôleur : 50W à 1000W, 220V AC, monophasé)

Type de moteur Référence produit MSMD5AZJ1 MSMD012J1 MSMD022J1
Servocontrôleur Contrôleur Référence produit MBDJT2207
Boîtier Version B
Puissance nominale W 50 100 200
Couple nominal (max.) Nm 0,16 (0,48) 0,32 (0,95) 0,64 (1,91)
Vitesse de rotation nominale (max.) tr/min 3 000 (5 000)
Inertie (avec frein) x10-4 kg m2 0,025 (0,027) 0,051 (0,054) 0,14 (0,16)
Codeur Impulsions par tour Impulsions/tr 2 500
Résolution   10 000
Indice de protection   IP65 (sauf traversée d’arbre et connecteurs)
Poids (avec frein de maintien) kg 0,32 (0,53) 0,47 (0,68) 0,82 (1,3)
Moteur avec frein de maintien Avec / sans Sans Avec Sans Avec Sans Avec
Longueur totale sans l’arbre mm 72 102 92 122 79,5 116
Longueur de l’arbre mm 25 30
Diamètre de l’arbre mm 8h6 11h6
Diamètre de la bride mm 38 60

MINAS LIQI (moteur : MSMD***J1*, faible inertie, contrôleur : 50W à 1000W, 220V AC, monophasé)

Type de moteur Référence produit MSMD042J1 MSMD082J1 MSMD102J1
Servocontrôleur Contrôleur Référence produit MBDJT2210 MCDJT3220 MCDJT3220
Boîtier Version B C
Puissance nominale W 400 750 1000
Couple nominal (max.) Nm 1,3 (3,8) 2,4 (7,1) 3,2 (9,5)
Vitesse de rotation nominale (max.) tr/min 3 000 (5 000) 3 000 (4 500) 3 000 (4 000)
Inertie (avec frein) x10-4 kg m2 0,26 (0,28) 0,87 (0,97) 1,16 (1,26)
Codeur Impulsions par tour Impulsions/tr 2 500
Résolution   10 000
Indice de protection   IP65 (sauf traversée d’arbre et connecteurs)
Poids (avec frein de maintien) kg 1,2 (1,7) 2,3 (3,1) 2,8 (3,6)
Moteur avec frein de maintien Avec / sans Sans Avec Sans Avec Sans Avec
Longueur totale sans l’arbre mm 99 135,5 112,2 149,2 127,2 164,2
Longueur de l’arbre mm 30 35
Diamètre de l’arbre mm 14h6 19h6
Diamètre de la bride mm 60 80
