Capteur photoélectrique PM-25/45/65

Capteurs photoélectriques en forme de U avec une largeur de bras de fourche de 6mm et indicateur de fonctionnement.
PM-25/45/65 photoelectric sensor shadow

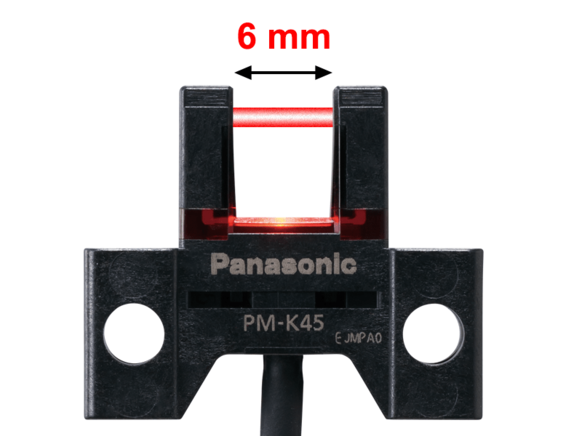

Distance d’émission/réception du faisceau de 6mm!

Sensors Photoelectric PM-25/45/65, beam emitting / receiving distance of 6mm Panasonic Industry

L’émetteur et le récepteur du faisceau sont 0,5mm plus fins par rapport aux modèles conventionnels bien que les dimensions externes n’aient pas changé. Par conséquent, la distance entre l’émetteur et le récepteur a pu être augmentée de 1mm. La distance plus élevée signifie que les collisions avec les objets détectés est moins probable.

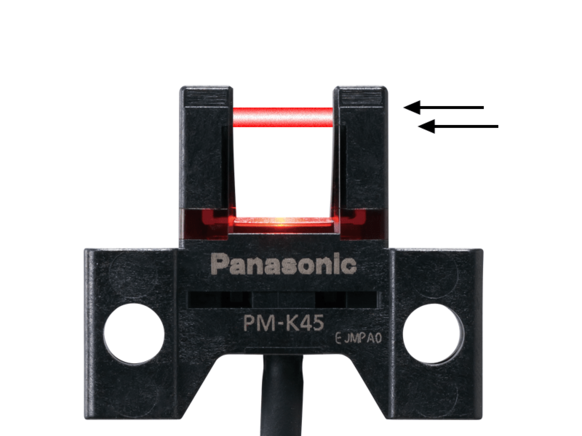

Position du faisceau marquée facilitant le positionnement de l’objet à détecter

Sensors Photoelectric PM-25/45/65, beam marks for easy adjustment Panasonic Industry

Sur les faces avant et arrière du capteur, des marques indiquent la limite supérieure et inférieure de l’axe du faisceau. Ces marques facilitent le positionnement de l’objet à détecter.

Indicateur de fonctionnement large et facile à lire

L’indicateur de fonctionnement large (orange) s’allume lorsqu’un objet entre dans l’axe du faisceau. L’indicateur se voit facilement quel que soit l’angle de vue, même d’en haut ou sur les côtés.

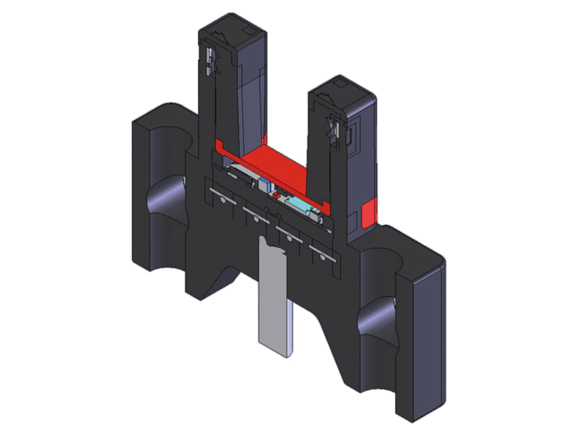

Résistant aux vibrations et aux impacts

Sensors Photoelectric PM-25/45/65, resistant to vibrations and impacts Panasonic Industry

Les sections particulièrement sollicitées telles qu’à la connexion du câble avec le circuit interne sont recouvertes d’une résine. Ceci aide à prévenir les dysfonctionnements causés par les vibrations et les impacts.

Facile à installer à l’aide de vis M3

Le capteur peut être installé avec une (PM-F65, PM-R65) ou deux (tous les autres modèles) vis M3. Les vis M3 et les rondelles ne sont pas incluses.

Trois circuits de protection sur tous les modèles

Dans leur boîtier compact, tous les modèles sont équipés en série des circuits de protection mentionnés ci-dessous. Ces circuits de protection permettent de réduire les risques de dysfonctionnement ou d’endommagement du capteur provoqué par un câblage incorrect.

  1. Circuit de protection contre l’inversion de polarité de l’alimentation
  2. Circuit de protection contre l’inversion de polarité en sortie
  3. Circuit de protection contre les courts-circuits en sortie
Guide de sélection produits

Utilisez le Guide de sélection produits pour trouver le produit le mieux adapté à vos besoins

product finder Panasonic Industry
Recherchez le produit optimal pour votre projet en sélectionnant des caractéristiques et des critères de filtre

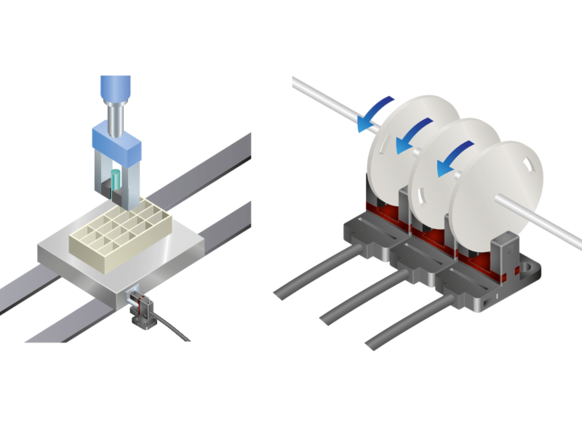

Applications

Sensors Photoelectric PM-25 PM-45 PM-65 applications Panasonic Industry
  • Positionnement d’une palette
  • Détection du point d’origine sur un objet en rotation
