Terminaux tactiles de la série HMe

Écrans tactiles aux composants réduits à l’essentiel.
HMe series touch terminals shadow

La série HMe est la solution idéale pour toutes les applications, quel que soit l’endroit.

Nos écrans tactiles HMe, avec "e" comme économique, se programment à l’aide du logiciel performant HMWin. Cette version économique est dotée d’un matériel dont les composants ont été réduits à l’essentiel, faisant de cet écran tactile le leader de sa catégorie.

HMe04

High end HMI HMe04 Panasonic Industry
  • Large écran TFT couleurs 4,3 pouces, au format 16:9
  • Résolution 480 x 272 dots, 64K couleurs
  • RAM 256Mo
  • Flash 2Go
  • Port série configurable par logiciel : RS232C/RS422/RS485
  • Port Ethernet
  • 1 port USB avec interface hôte
  • Programmation performante et intuitive avec le logiciel HMWin
  • CE, cULus

HMe07

High end HMI HMe07
  • Large écran TFT couleurs 7 pouces, au format 16:9
  • Résolution 800 x 480 dots, 64K couleurs
  • RAM 512Mo
  • Flash 4Go
  • Port série configurable par logiciel : RS232C/RS422/RS485
  • Port Ethernet
  • 1 port USB avec interface hôte
  • Programmation performante et intuitive avec le logiciel HMWin
  • CE, cULus

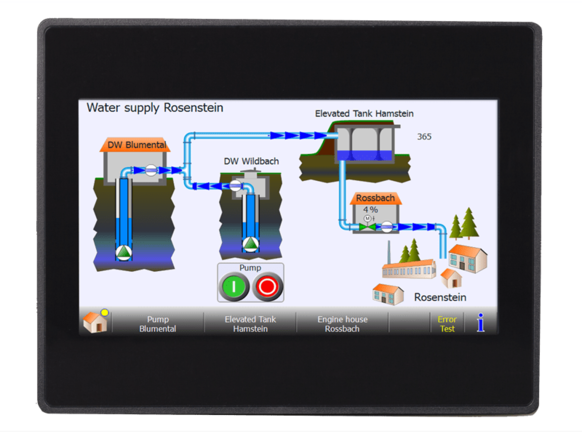

HMe10

High end HMI HMe10 Panasonic Industry Water Supply
  • Large écran TFT couleurs 10,1 pouces, au format 16:9
  • Résolution 1024 x 600 dots, 64K couleurs
  • RAM 512Mo
  • Flash 4Go
  • Port série configurable par logiciel : RS232C/RS422/RS485
  • Port Ethernet
  • 1 port USB avec interface hôte
  • Programmation performante et intuitive avec le logiciel HMWin
  • CE, cULus

Téléchargements

Name File Type Size Date Language
PDF 072 Industrie 4.0 mit OPC UA über die Bediengeräte der HM Serie Data sheet, Technical information 117.9 KB 28.01.2018 German
PDF 072 Industry 4.0 with OPC UA over the operator panel series HM Data sheet, Technical information 115.5 KB 28.01.2018 English
ZIP BSP 1.3.638 and 1.0.741 for the HM panels HMe04, 07, 10 and HMx705. BSP 1.3.638 needs HMWIN 4.5 and higher. BSP 1.0.7xx needs HMWIN 4.0 and lower. For update to BSP 1.3.638, update at the first step … Software 1.4 GB 21.06.2022 English
ZIP BSP 1.3.638 for the HM panels HMs715 and 721. BSP 1.3.638 needs HMWIN 4.5 and higher. BSP 1.0.7xx needs HMWIN 4.0 and lower. For update to BSP 1.3.638, update at the first step to 1.0.7xx. Software 957.1 MB 21.06.2022 English
ZIP BSP 1.3.638 for the HM panels HMx707, 710, 715, 721, HMs705, 707, 710. BSP 1.3.638 needs HMWIN 4.5 and higher. BSP 1.0.7xx needs HMWIN 4.0 and lower. For update to BSP 1.3.638, update at the first st… Software 1.9 GB 21.06.2022 English
PDF Bediengeräte HM-Serie und GT-Serie Catalog, Shortform 1 MB 05.05.2021 German
ZIP CAD files as step for HMx700, HMs700, HMe and HM500 series. CAD 40.7 MB 23.04.2021 English
PDF Catalogo Pannelli Operatore Serie GT e HM500 Catalog, Shortform 7.5 MB 03.05.2016 Italian
PDF Connectivity for IIoT - Industry 4.0 Catalog, Shortform 9.5 MB 01.03.2022 English
PDF Corvina Cloud. Komplett vernetzter Kommunikationsservice für die Industrie Data sheet 229.9 KB 29.11.2018 German
PDF HM Corvina Cloud User Manual ACGM0196V1EN Manual 3.1 MB 11.07.2018 English
PDF HMI - eSMART: Performance e Connettività Flyer 579.2 KB 11.06.2018 Italian
PDF HMI Catalogue Catalog, Shortform 5.7 MB 03.05.2016 French
PDF HMWIN Benutzerhandbuch-ACGM0195V2DE Manual 8.5 MB 24.07.2017 German
PDF HMWIN Studio User Manual, ACGM0195V208EN Manual 10.6 MB 13.08.2019 English
ZIP HMWIN, V. 4.0.1. Build 507 - Design and configuration Software for the HM series touch panels and the web module FP-I4C. For HMx, HMs, HMe, FP-I4C with BSP <= 1.3 and HM500 series. Full and update ve… Software 218.1 MB 10.06.2021 English, German, French
ZIP HMWIN, V. 4.5.0. Build 496 - Design and configuration Software for the HM series touch panels and the web module FP-I4C. For HMx, HMs, HMe and FP-I4C with BSP >= 1.3. Full and update version. For Win… Software 387.2 MB 21.06.2022 English, German, French
ZIP HMWIN, ca. 60 Sample apps and trainings, Sept. 2021 Software 411.4 MB 21.09.2021 English
PDF HMe Series Instruction Manual ACGM0195V4EN Manual 3.6 MB 04.05.2021 English
PDF Humane Machine Interface: HM series and GT series Catalog, Shortform 3.1 MB 05.05.2021 English
PDF Komplettpakete für Ihren Einstieg in die Automatisierung, Starter Kit FP0H + GT707 und FP0H + HMe04 Flyer 372.4 KB 06.02.2019 German
PDF Overview HMI Catalog, Shortform 6.3 MB 03.05.2016 English
PDF Pantallas de Operación. Serie HM Catalog, Shortform 2.6 MB 17.03.2020 Spanish
PDF Special starter kit for your first automation project. Starter kit FP0H + GT707 and FP0H + HMe04 Flyer 365.5 KB 21.12.2018 English
ZIP Corvina Cloud Connect 3.19.2: It is an application design for supervision of plants in a user-friendly manner. Using this application users & maintainers are able to connect to remote machines, to co… Software 15.2 MB 14.01.2019 English, German, Italian
