Capteur analogique HL-T1

HL-T1 : capteurs barrage laser extrêmement compacts, très haute résolution.

Capteur HL-T1

Le HL-T1 est un capteur barrage très haute résolution extrêmement compact. Trois versions différentes sont disponibles : HL-T1001A à faisceau laser d’un diamètre de 1mm capable de détecter des objets d’un diamètre de 8µm à une distance de 500mm entre le récepteur et l’émetteur, HL-T1005A et HL-T1010A munis d’un collimateur laser produisant une barrière immatérielle de 5mm ou 10mm de largeur. La LED rouge à semi-conducteur, de classe laser 1, permet d’utiliser le HL-T1 sans que des mesures de sécurité ne soient nécessaires.

Caractéristiques :

  • Résolution de 4µm max.
  • LED rouge à semi-conducteur de classe laser 1
  • Portée jusqu’à 2m (HL-T1001A)
  • Objet détectable min. de 8µm de diamètre (HL-T1001A)
  • Design compact



Options :

  • Renvoi d’angle (HLT1SV1/HLT1SV2)
  • Câble d’extension (4/8m)

Contrôleur pour tête de capteur HL-T1

Ce contrôleur intelligent et compact HL-AC1 peut être utilisé avec toutes les têtes de capteurs HL-T1. Ce système très flexible facilite le remplacement du contrôleur ou de la tête uniquement, dans le cadre de travaux de maintenance. Il suffit de brancher le calculateur (en option) entre deux contrôleurs pour permettre l’exécution de calculs (addition et soustraction) pour deux capteurs. Un contrôleur numérique n’est également pas nécessaire.

Caractéristiques :

  • Tension analogique ou courant analogique ajustable
  • Mise à l’échelle
  • Zéro et compensation d’offset réglables
  • Sortie de jugement (apprentissage)
  • Temporisateur (à la montée/descente)
  • Suppression des interférences mutuelles (HL-AC1-CL)
  • Calculateur HL-AC1-CL (option)
Guide de sélection produits

Utilisez le Guide de sélection produits pour trouver le produit le mieux adapté à vos besoins

product finder Panasonic Industry
Recherchez le produit optimal pour votre projet en sélectionnant des caractéristiques et des critères de filtre
Accéder au Guide de sélection produits

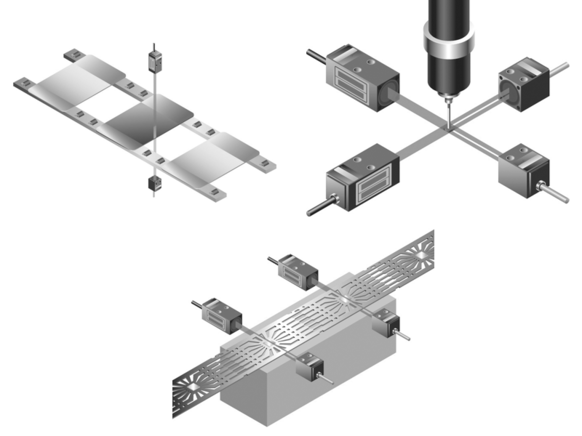

Applications typiques

HL-T1 measurement sensor applications
  • Mesure de largeur d’une plaque pour déterminer l’opacité du verre
  • Contrôle de position des puces
  • Détection des logements de grilles de connexion défectueux
