Capteur photoélectrique NA2-N

Capteur de zone universel et ultra-compact.

Série NA2-N

La série NA2-N est un capteur de zone universel extrêmement performant. Ultra-compact, pas plus de 13mm d’épaisseur et de 30mm de largeur, il s’intègre quasiment partout. Parmi une large palette de capteurs de zone dans des boîtiers en résine fine, d’une hauteur de détection de 540mm (28 canaux d’émission) à 140mm (8 canaux d’émission), vous pouvez sélectionner le capteur qui convient le mieux à votre application. Afin d’être conformes aux normes du marché mondial, ces capteurs sont munis d’un marquage CE conforme à la directive CEM. Leur homologation UL est en cours. Par ailleurs, une version avec sortie PNP est également disponible. Ce capteur de zone universel ultra-compactamp; répond à toutes vos exigences sur site. *La série NA2-N ne peut pas être utilisée en tant que capteur de sécurité.

Caractéristiques :

  • Hauteur de détection, 6 versions disponibles (140 à 540mm)
  • Versions à 8, 24 et 28 faisceaux en plus des versions classiques
  • Suppression des interférences pour une installation en parallèle
  • Mode de fonctionnement des indicateurs sélectionnable
  • Temps de réponse très court (10ms max.)
  • Versions NPN et PNP disponibles
  • Boîtier fin (13mm d’épaisseur et 30mm de largeur)
  • Indicateur de fonctionnement large bien visible

Accessoires :

  • Supports de montage du capteur
  • Étriers de montage du capteur
  • Diaphragmes
  • Câble 4 fils, 3m de long
Guide de sélection produits

Utilisez le Guide de sélection produits pour trouver le produit le mieux adapté à vos besoins

product finder Panasonic Industry
Recherchez le produit optimal pour votre projet en sélectionnant des caractéristiques et des critères de filtre

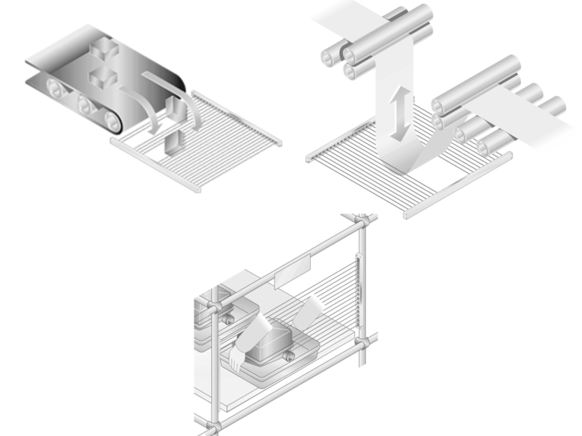

Applications

Sensors Photoelectric NA2-N applications Panasonic Industry
  • Détection d’objets tombants à la trajectoire incertaine
  • Détection de formation de boucle
  • Prévention d’erreurs de prélèvement de pièces
