Capteur de marques/couleurs LX-100

LX-100 est un petit capteur parfait pour la détection rapide des marques (repères) en production.
LX-100 mark / colour sensor shadow

Capteur numérique de marques LX-100

La série LX100, un capteur à LED de contrastes et couleurs, peut être utilisée en version capteur de contrastes pour détecter rapidement et de manière fiable les marques d’imprimantes par ex., et en version capteur couleurs haute précision.

En mode de détection Contraste, le capteur doté de trois LED émettrices (rouge, verte et bleue) sélectionne automatiquement celle qui convient le mieux à votre application pendant l’apprentissage (méthode d’apprentissage statique ou dynamique). Avec un temps de réponse ne dépassant pas 45µs, ce capteur est idéal pour les vitesses de traitement élevées, telles que celles requises par les presses d’imprimerie, par exemple. En mode Couleur, un microprocesseur intégré équipé d’un convertisseur A/N 12 bits traite numériquement, c.-à-d. décompose les signaux de la couleur à détecter en composantes chromatiques primaires rouge, verte et bleue. La moindre différence de couleur ou de teinte est ainsi identifiée avec précision.

Caractéristique :

  • Trois LED émettrices différentes (rouge, verte, bleue)
  • Système d’optiques réflectives coaxiales de haute précision
  • Résolution élevée avec convertisseur A/D 12 bits
  • Écran numérique à 4 digits
  • Simple à configurer grâce à la fonction d’apprentissage (apprentissage externe possible également)
  • Fonction de temporisation (à la montée/à la descente)
  • Deux sorties inverses (type de câble)
  • Conception compacte
  • M12 ou version câble
  • IP67

Accessoires :

  • Pour les versions avec connecteur : câbles de 2m ou 5m
  • Supports de montage
Guide de sélection produits

Utilisez le Guide de sélection produits pour trouver le produit le mieux adapté à vos besoins

product finder Panasonic Industry
Recherchez le produit optimal pour votre projet en sélectionnant des caractéristiques et des critères de filtre
Accéder au Guide de sélection produits

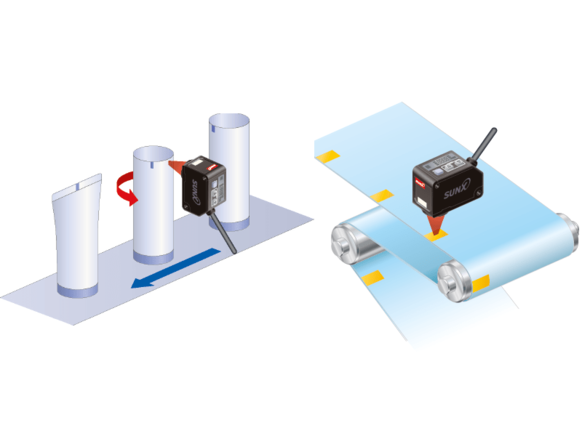

Applications typiques

Mark sensor LX-100 applications
  • Positionnement de tube
    Détection de marques imprimées pour l’alignement de tubes.
  • Détection de marques
    Détection de marques sur film d’emballage.

Téléchargements

Name File Type Size Date Language
PDF Brochure Capteurs Catalog, Shortform 32.5 MB 13.09.2021 French
PDF Catálogo Resumen Sensores Data sheet 30.6 MB 28.04.2021 Spanish
PDF Data sheet LX100 Data sheet 1.2 MB Italian
PDF Data sheet LX100 Data sheet 2 MB English
PDF Datenblatt LX100 Data sheet 914.1 KB German
ZIP LX-100 2D Data CAD 141.9 KB 06.11.2007
ZIP LX-100 3D Data CAD 341 KB 05.11.2007
PDF LX-100 Bedienungsanleitung Manual 314.3 KB 01.08.2011 German
PDF LX-100 Instruction Manual Manual 2.8 MB 01.08.2011 English
PDF LX100 catálogo español Data sheet 6.5 MB Spanish
PDF Programma Sensori Catalog, Shortform 2.6 MB 11.01.2021 Italian
Raccolta Applicazioni Sensori Data sheet 24.2 KB 20.12.2018 Italian
PDF Sensori Fotoelettrici Guida tecnica Data sheet, Technical information 1.9 MB Italian
PDF Senzory - Zkrácená verze Catalog, Shortform 10.1 MB Czech
PDF Short Form Sensors for Factory Automation Catalog, Shortform 32.7 MB 08.07.2021 English
PDF Übersicht Sensoren Catalog, Shortform 28 MB 05.05.2022 German
