Barrière immatérielle de sécurité SF4D

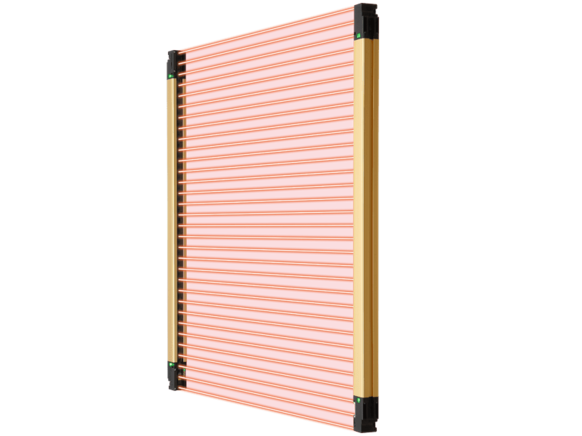

Nouveau concept de barrière immatérielle : à la fois compact et robuste.

Nouveau concept : à la fois compact et robuste

Sensors Safety light curtain SF4D safety light curtain new concept: both compact and robust Panasonic Industry
  • Type 4 avec boîtier aluminium très robuste
  • Distance de détection extrêmement élevée jusqu’à 15m
  • Indicateurs d’état et de stabilité facilitant l’installation et la maintenance
  • Sorties PNP et NPN intégrées
  • Conforme à toutes les normes
  • Aucune zone morte
  • Versions protection doigts, mains et bras disponibles à une hauteur de 1,9m
Guide de sélection produits

Utilisez le Guide de sélection produits pour trouver le produit le mieux adapté à vos besoins

product finder Panasonic Industry
Recherchez le produit optimal pour votre projet en sélectionnant des caractéristiques et des critères de filtre

Stabilité renforcée par rapport à celle de la série SF4B, grâce à un design intérieur modifié

Sensors safety light curtain SF4D Higher stability than SF4B thanks to changes to the interior design Panasonic Industry

Les dimensions de l’unité interne ont été réduites de plus de 60% par rapport à la série SF4B<V2>. Une réduction considérable et un gain de volume qui ont permis de renforcer la structure du boîtier et de le rendre plus robuste sans modifier ses dimensions externes. Les séries SF4D et SF4B<V2> sont ainsi compatibles en termes de dimensions.

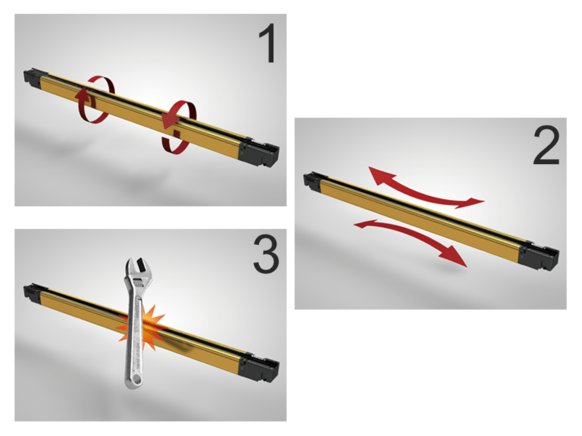

Design résistant à la torsion et à la courbure

Sensors Safety light curtain SF4D Twisting- and bending-resistant design Panasonic Industry

Grâce à sa conception interne, la barrière immatérielle de sécurité est plus rigide et donc plus robuste. La série SF4D résiste mieux à la torsion ou à la courbure lorsqu’elle entre en contact avec des objets.

  1. Résistante à la torsion !
  2. Résistante à la courbure !
  3. Résistante aux chocs !

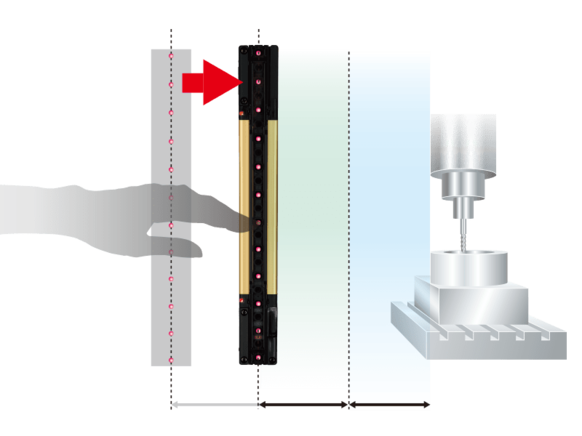

Temps de réponse de 10ms maximum pour une seule barrière immatérielle

Sensors Safety light SF4D Response time max. 10ms for a single light curtain Panasonic Industry

Lorsqu’une seule barrière immatérielle est installée, le temps de réponse OFF des sorties de contrôle (OSSD1, OSSD2) n’est que de 10ms max., le plus court de sa catégorie. Lorsque plusieurs barrières immatérielles de sécurité sont installées en série, le temps de réponse est de 18ms maximum. Ce temps de réponse extrêmement court permet d’installer la barrière immatérielle de sécurité au plus près de la zone dangereuse.

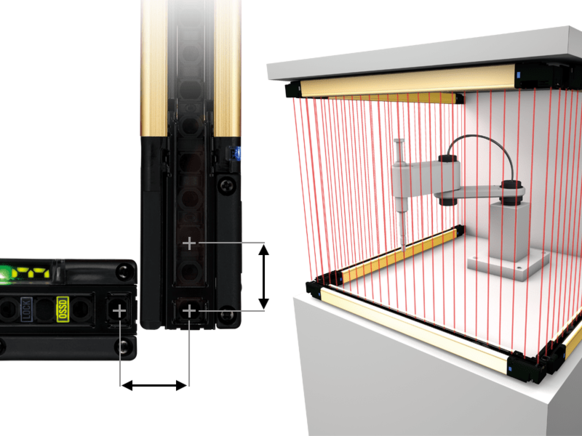

Calcul de la distance de sécurité, facilité par sa conception spéciale sans zone morte

SF4D Easy calculation of safety distance thanks to special no-blind zone design Panasonic Industry

Comme la série SF4B, la série SF4D a été conçue pour être installée sans zone morte. Qu’elle soit installée dans une configuration en L ou en U, l’entraxe des faisceaux n’est pas modifié (sauf pour la version protection doigts). Le calcul de la distance de sécurité est ainsi facilité.

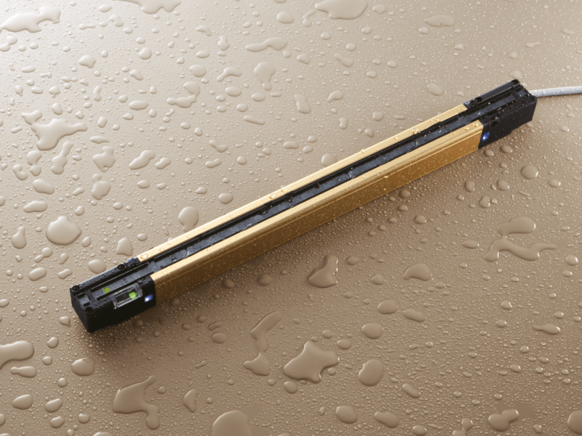

Résistante aux liquides et à la poussière

SF4D Impervious to liquids and dust Panasonic Industry

La barrière immatérielle de sécurité a une classe de protection d’IP67 et d’IP65 (CEI). Elle est conforme à NEMA Type 13 (NEMA : National Electrical Manufacturers Association, Association national des fabricants de matériel électrique), une norme permettant de déterminer le niveau de résistance des boîtiers des composants électroniques à l’infiltration de poussière et d’humidité. Pour en savoir plus, voir NEMA 250 "Enclosures for Electrical Equipment (1000 volts Maximum)".

Propriétés optiques renforcées facilitant l’installation de l’émetteur et du récepteur

SF4D Easy installation of emitter and receiver thanks to improved optical properties Panasonic Industry

Grâce à sa puissance d’émission supérieure, la série SF4D offre une excellente fiabilité à la fois sur des distances de détection courtes et sur des distances de détection supérieures par rapport aux modèles précédents.



Mode Type de protection Distance de détection
Mode courte distance (par défaut) Protection doigts 0 à 7m

Protection mains

 Version de protection bras/pieds

0 à 9m
Mode longue distance Protection doigts 0 à 12m

Protection mains

Version de protection bras/pieds

0 à 15m

Noter que la distance de détection est réduite lorsque le cache avant de protection est installé.

Écarts entre les éléments réduits au minimum

SF4D Minimizing of deviations among elements Panasonic Industry

La barrière immatérielle de sécurité est équipée d’une technologie d’alignement des éléments unique, permettant de réduire les écarts de l’axe du faisceau. Par ailleurs, la qualité des LED a été renforcée.

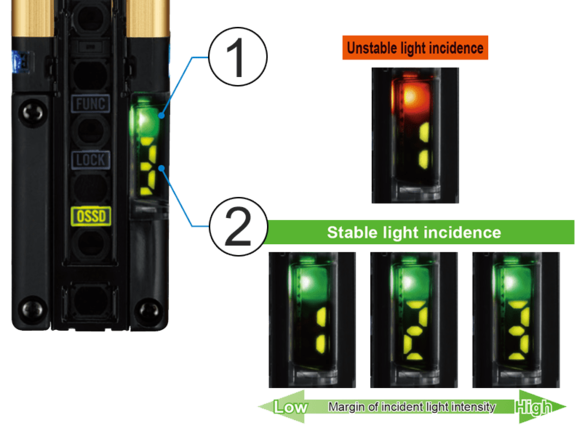

Indicateur numérique de stabilité de la lumière reçue

SF4D Digital indicator for stable light reception Panasonic Industry

L’indicateur d’intensité du faisceau incident (ou indicateur de stabilité de la lumière reçue) permet d’ajuster le faisceau pendant l’installation de la barrière immatérielle et de contrôler la qualité de la lumière pendant son fonctionnement. La quantité et la qualité de la lumière reçue sont indiquées par la couleur des LED et un affichage à un digit. Lorsque les LED s’allument en orange, la lumière est instable. Une lumière stable est indiqué par une LED verte. Les chiffres affichés varient de 1 à 3. Le chiffre le plus élevé correspond au niveau de stabilité le plus élevé. Il est ainsi facile de découvrir et de supprimer les erreurs provoquées par des saletés sur la surface de détection ou un mauvais alignement des faisceaux.

  1. Indicateur d’intensité du faisceau incident :
    - Lumière stable : s’allume en vert
    - Lumière instable : s’allume en orange
    - Lumière interrompue : éteint
  2. Indicateur numérique
    - Niveau de lumière reçue élevé : "3" affiché en vert
    - Niveau de lumière reçue moyen : "2" affiché en vert
    - Niveau de lumière reçue faible : "1" affiché en vert
    - Lumière bloquée : éteint

Polarité PNP et NPN dans un seul modèle

La série SF4D est dotée à la fois d’une sortie transistor PNP et d’une sortie transistor NPN. Cela permet de réduire le nombre de modèles différents ainsi que les coûts.

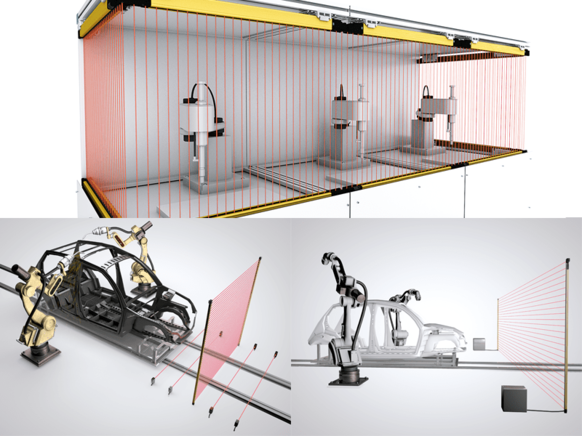

Applications

SF4D applications Panasonic Industry
  • Connexion série de 5 barrières immatérielles de sécurité autour de robots
  • Fabrication automobile avec inhibition

Supports de montage

Les étriers de montage ne sont pas fournis avec la barrière immatérielle de sécurité. A commander séparément.

Type d’étrier de montage Référence produit Boulons requis Description
Étrier de montage pour ajustement des faisceaux MS-SFD-1-5 2 boulons à six pans creux M5 ou 1 boulon à six pans creux M8
  • Pour un montage arrière ou latéral
  • 4 pces par jeu pour l’émetteur et le récepteur
  • Matériau : acier laminé à froid (SPCC)
MS-SFD-1-6 1 boulon à six pans creux M6
MS-SFD-1-8 1 boulon à six pans creux M8
Étrier de montage pour ajustement des faisceaux et installation sans zone morte (nota 1 et 2) MS-SFD-3-6 2 boulons à six pans creux M5 ou 2 boulons à six pans creux M6
  • Pour un montage arrière ou latéral
  • 4 pces par jeu pour l’émetteur et le récepteur
  • Matériau : zinc moulé sous pression
Étrier de support intermédiaire (Nota 3) MS-SFB-2 2 boulons à six pans creux M5
  • Étrier à fixer au milieu de la barrière immatérielle de sécurité, pour les endroits soumis à des vibrations.
  • 2 pces par jeu pour l’émetteur et le récepteur
  • Matériau : zinc moulé sous pression

Notas :

  1. Le nombre d’émetteurs et de récepteurs requis varie en fonction du nombre de canaux.
  2. Les étriers de montage doivent être installés au-delà de la hauteur de protection pour assurer un montage sans zone morte.
  3. Un jeu est requis lorsque le nombre de canaux est supérieur à 111 pour SF4D-F□, supérieur à 56 pour SF4D-H□ et supérieur à 28 pour SF4D-A□.

Câbles

Les câbles de raccordement, d’extension ou adaptateurs ne sont pas fournis avec la barrière immatérielle de sécurité. A commander séparément.

Câble de raccordement

SF4D bottom cap cable

Tous les câbles de raccordement sont disponibles avec 5, 8, 12 fils. Chaque jeu est composé de 2 pièces. Côté émetteur, le connecteur est gris. Côté récepteur, le connecteur est noir.

  1. Version fils électriques
  2. Version connecteur



Version câble Référence produit Longueur Poids Description
5 fils Version fils électriques SFD-CCB5-S 5m 420g env. (2 câbles)
  • Utilisé pour connecter la barrière immatérielle de sécurité avec d’autres câbles ou le contrôleur de sécurité SF-C13 / SF-C21
  • 2 pces par jeu pour l’émetteur et le récepteur
SFD-CCB10-S 10m 830g env. (2 câbles)
Connecteur SFD-CB05-S 0,5m 75g env. (2 câbles)
  • Utilisé pour connecter la barrière immatérielle de sécurité avec un câble d’extension
  • 2 pces par jeu pour l’émetteur et le récepteur
  • Diamètre extérieur du connecteur : ø14mm max.
8 fils Version fils électriques SFD-CCB3 3m 290g env. (2 câbles)
  • Utilisé pour connecter la barrière immatérielle de sécurité avec d’autres câbles ou le contrôleur de sécurité SF-C13 / SF-C21
  • 2 pces par jeu pour l’émetteur et le récepteur
SFD-CCB7 7m 620g env. (2 câbles)
SFD-CCB10 10m 900g env. (2 câbles)
SFD-CCB15 15m 1300g env. (2 câbles)
Connecteur SFD-CB05 0,5m 80g env. (2 câbles)
  • Utilisé pour connecter la barrière immatérielle de sécurité avec un câble d’extension ou le contrôleur de sécurité SF-C11
  • 2 pces par jeu pour l’émetteur et le récepteur
  • Diamètre extérieur du connecteur : ø14mm max.
SFD-CB5 5m 480g env. (2 câbles)
SFD-CB10 10m 950g env. (2 câbles)
12 fils Version fils électriques SFD-CCB3-MU 3m 340g env. (2 câbles)
  • Utilisé pour connecter la barrière immatérielle de sécurité avec d’autres câbles ou le contrôleur de sécurité SF-C13 / SF-C21
  • 2 pces par jeu pour l’émetteur et le récepteur
SFD-CCB7-MU 7m 700g env. (2 câbles)
SFD-CCB10-MU 10m 980g env. (2 câbles)
Connecteur SFD-CB05-MU 0,5m 95g env. (2 câbles)
  • Utilisé pour connecter la barrière immatérielle de sécurité avec un câble d’extension
  • 2 pces par jeu pour l’émetteur et le récepteur
  • Diamètre extérieur du connecteur : ø16mm max.

Câbles d’extension

Tous les câbles d’extension sont disponibles avec 5, 8, 12 fils. Notez que le nombre de fils du câble d’extension doit correspondre au nombre de fils du câble de raccordement qui doit être prolongé.

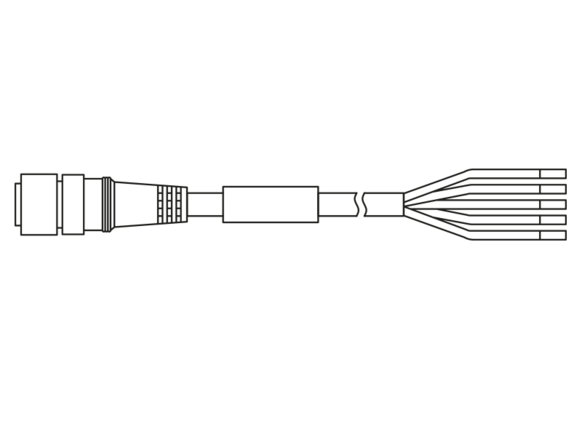

Câbles d’extension avec connecteur à une extrémité

SF4D Extension cables: with connector on one end
Version Référence produit Longueur Poids Description
5 fils SFD-CC3-S 3m 260g env. (2 câbles)
  • Utilisé pour connecter la barrière immatérielle de sécurité avec un câble d’extension ou le contrôleur de sécurité SF-C13 / SF-C21
  • 2 pces par jeu pour l’émetteur et le récepteur
  • Diamètre extérieur du connecteur : ø14mm max.
SFD-CC10-S 10m 830g env. (2 câbles)
8 fils SFD-CC3 3m 290g env. (2 câbles)
SFD-CC10 10m 620g env. (2 câbles)
12 fils SFD-CC3-MU 3m 340g env. (2 câbles)
  • Utilisé pour connecter la barrière immatérielle de sécurité avec un câble d’extension ou le contrôleur de sécurité SF-C13 / SF-C21
  • 2 pces par jeu pour l’émetteur et le récepteur
  • Diamètre extérieur du connecteur : ø16mm max.
SFD-CC7-MU 7m 700g env. (2 câbles)
SFD-CC10-MU 10m 980g env. (2 câbles)

Câbles d’extension avec connecteurs aux deux extrémités

SF4D Extension cables: with connectors on both ends
Version Référence produit Longueur Poids Description
5 fils Pour l’émetteur (connecteur gris) SFD-CCJ10E-S 10m 420g env. (1 câble)
  • Utilisé pour connecter la barrière immatérielle de sécurité avec un câble d’extension
  • 1 câble pour l’émetteur, 1 câble pour le récepteur
  • Diamètre extérieur du connecteur : ø14mm max.
Pour le récepteur (connecteur noir) SFD-CCJ10D-S 10m 440g env. (1 câble)
8 fils Pour l’émetteur (connecteur gris) SFB-CCJ3E 3m 190g env. (1 câble)
  • Utilisé pour connecter la barrière immatérielle de sécurité avec un câble d’extension ou le contrôleur de sécurité SF-C11
  • 1 câble pour l’émetteur, 1 câble pour le récepteur
  • Diamètre extérieur du connecteur : ø14mm max.
SFB-CCJ10E 10m 580g env. (1 câble)
Pour le récepteur (connecteur noir) SFB-CCJ3D 3m 210g env. (1 câble)
SFB-CCJ10D 10m 600g env. (1 câble)
12 fils Pour l’émetteur (connecteur gris) SFB-CCJ3E-MU 3m 190g env. (1 câble)
  • Utilisé pour connecter la barrière immatérielle de sécurité avec un câble d’extension
  • 1 câble pour l’émetteur, 1 câble pour le récepteur
  • Diamètre extérieur du connecteur : ø14mm max.
SFB-CCJ10E-MU 10m 660g env. (1 câble)
Pour le récepteur (connecteur noir) SFB-CCJ3D-MU 3m 210g env. (1 câble)
SFB-CCJ10D-MU 10m 680g env. (1 câble)

Câble pour connexion en série

Référence produit Longueur Poids net Description
SFD-CSL005 0,05m 35g env. (2 câbles)
  • Utilisé pour connecter la barrière immatérielle de sécurité en série. Si les barrières immatérielles doivent être installées dans une configuration en L, nous recommandons d’utiliser un câble d’une longueur minimale de 0,1m.
  • 2 pces/jeu pour l’émetteur et le récepteur (commun à l’émetteur et au récepteur)
  • Couleur du câble : gris avec trait noir (commun à l’émetteur et au récepteur)
  • Le rayon de courbure minimum est de 6mm. Cependant, avec la gaine protectrice SFPD-A10, le rayon de courbure du câble est de 55mm.
SFD-CSL01 0,1m 40g env. (2 câbles)
SFD-CSL05 0,5m 80g env. (2 câbles)
SFD-CSL1 1m 130g env. (2 câble)
SFD-CSL5 5m 480g env. (2 câbles)
SFD-CSL10 10m 950g env. (2 câbles)

Câble adaptateur

Version Référence produit Longueur Poids net Description
Pour SF4-AH□ (version PNP) SFD-CB05-A-P 0,5m 80g env. (2 câbles)
  • Utilisé pour connecter les câbles de connexion des anciennes séries de barrières immatérielles de sécurité, côté circuit de contrôle, avec la série SF4D
  • 2 pces par jeu pour l’émetteur et le récepteur
  • Diamètre extérieur du connecteur : ø14mm max.
  • Le rayon de courbure minimum est de 6mm. Cependant, avec la gaine protectrice SFPD-A10, le rayon de courbure du câble est de 55mm.
Pour SF4-AH□-N (version NPN) SFD-CB05-A-N

Note : Sauf autre indication, le câble est de couleur noire pour l’émetteur et grise avec un trait noir pour le récepteur.

    Câbles d’extension

    Tous les câbles d’extension sont disponibles avec 5, 8, 12 fils. Notez que le nombre de fils du câble d’extension doit correspondre au nombre de fils du câble de raccordement qui doit être prolongé.

    Gaine protectrice

    Référence produit Longueur Poids net Description
    SFPD-A10 10m 220g env. (1 câble)
    • Diamètre extérieur : ø18mm, diamètre intérieur : ø9mm
    • Rayon de courbure minimum : 55mm
    • Matériau : Polycarbonate

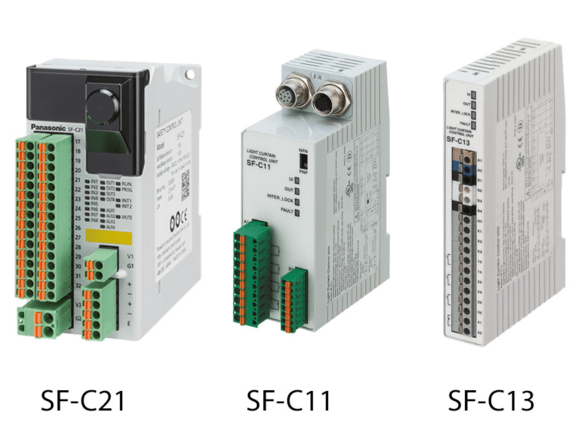

    Contrôleurs de sécurité

    SF4D Safety control units Panasonic Industry
    Version de contrôleur de sécurité Référence produit Câbles compatibles
    Version standard SF-C21
    • Câble de raccordement : SFD-CCB
      Câble d’extension : SFD-CC
    Version connecteur SF-C11
    • Câble de raccordement : SFD-CB
      Câble d’extension : SFB-CCJ
    Version compacte SF-C13
    • Câble de raccordement : SFD-CCB
      Câble d’extension : SFD-CC

    Relais de sécurité recommandés

    Les relais de sécurité sont équipés d’un indicateur à LED.

    Référence produit SFS3-L-DC24V SFS4-L-DC24V
    Disposition des contacts 3T1R 4T2R
    Pouvoir de coupure nominal 6A/250V AC, 6A/30V DC
    Pouvoir de coupure min. 1mA/5V DC
    Puissance de la bobine 15mA/24V DC 20,8mA/24V DC
    Consommation d’énergie 360mW 500mW
    Temps de fonctionnement 20ms max.
    Temps de coupure 20ms max.
    Température ambiante -40 à +85°C (humidité : 5 à 85% HR)
    Normes applicables UL, C-UL, TUV, marque S (Corée)

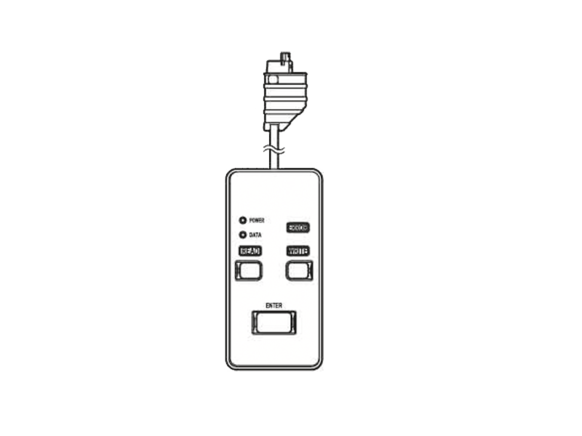

    Module de communication

    SF4D Communication unit

    Le module de communication agit comme une interface entre un ordinateur et une barrière immatérielle de sécurité de la série SF4D. Il a deux fonctions : vous pouvez l’utiliser pour modifier les paramètres et superviser l’état des barrières immatérielles de sécurité avec un ordinateur ou vous pouvez copier les paramètres d’une barrière immatérielle de sécurité à une autre sans ordinateur. Le module de communication se connecte à l’ordinateur avec un câble USB (USB2.0, A : Mini-B, non inclus) et aux barrières immatérielles avec le câble de la barrière.

    Si vous souhaitez utiliser le module de communication SF4D-TM1 avec un ordinateur, vous devez installer le logiciel de configuration "Configurator Light Curtain", qui peut être téléchargé gratuitement à partir de notre site Internet.

    Cache avant de protection

    Versions de barrières immatérielles de sécurité compatibles Cache avant de protection
    Protection doigts Protection mains Protection bras/pieds Réf. produit, version large (voir nota) Réf. produit, version étroite (voir nota)
    SF4D-F15 SF4D-H8 SF4D-A4 FC-SFDH-8 FC-SFDH-8-S
    SF4D-F23 SF4D-H12 SF4D-A6 FC-SFDH-12 FC-SFDH-12-S
    SF4D-F31 SF4D-H16 SF4D-A8 FC-SFDH-16 FC-SFDH-16-S
    SF4D-F39 SF4D-H20 SF4D-A10 FC-SFDH-20 FC-SFDH-20-S
    SF4D-F47 SF4D-H24 SF4D-A12 FC-SFDH-24 FC-SFDH-24-S
    SF4D-F55 SF4D-H28 SF4D-A14 FC-SFDH-28 FC-SFDH-28-S
    SF4D-F63 SF4D-H32 SF4D-A16 FC-SFDH-32 FC-SFDH-32-S
    SF4D-F71 SF4D-H36 SF4D-A18 FC-SFDH-36 FC-SFDH-36-S
    SF4D-F79 SF4D-H40 SF4D-A20 FC-SFDH-40 FC-SFDH-40-S
    SF4D-F95 SF4D-H48 SF4D-A24 FC-SFDH-48 FC-SFDH-48-S
    SF4D-F111 SF4D-H56 SF4D-A28 FC-SFDH-56 FC-SFDH-56-S
    SF4D-F127 SF4D-H64 SF4D-A32 FC-SFDH-64 FC-SFDH-64-S
    SF4D-H72 SF4D-A36 FC-SFDH-72 FC-SFDH-72-S
    SF4D-H80 SF4D-A40 FC-SFDH-80 FC-SFDH-80-S
    SF4D-H88 SF4D-A44 FC-SFDH-88 FC-SFDH-88-S
    SF4D-H96 SF4D-A48 FC-SFDH-96 FC-SFDH-96-S

    Note : Les références produits du tableau correspondent à une unité et non à une paire. Si vous souhaitez protéger à la fois l’émetteur et le récepteur, vous devez en commander deux.



    Référence produit Emplacement du cache avant de protection Distance de détection
    Mode courte distance Mode longue distance
    SF4D-F Seulement sur l’émetteur 0 à 6m 0 à 9,5m
    Seulement sur le récepteur 0 à 6m 0 à 9,5m
    À la fois sur l’émetteur et le récepteur 0 à 5,5m 0 à 9m
    SF4D-H
    SF4D-A
    Seulement sur l’émetteur 0 à 7,5m 0 à 12m
    Seulement sur le récepteur 0 à 7,5m 0 à 12m
    À la fois sur l’émetteur et le récepteur 0 à 7m 0 à 11m

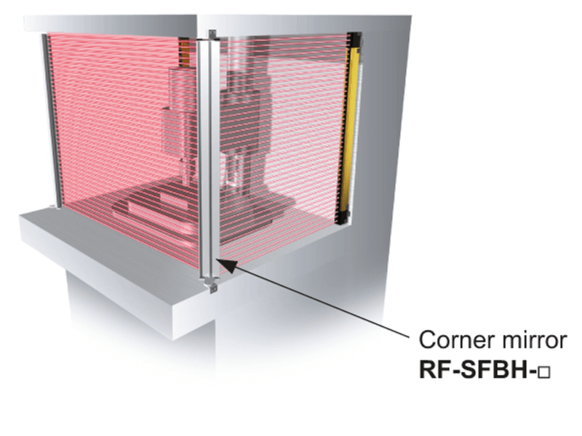

    Renvois d’angle

    Sf4D Corner mirror Panasonic Industry

    Pour une configuration en L ou en U, normalement 2 ou 3 jeux de barrières immatérielles de sécurité sont nécessaires. En utilisant un renvoi d’angle réfléchissant la lumière, un seul jeu de barrières immatérielles suffit.

    Notez que le renvoi d’angle réduit la distance de détection comme indiqué dans le second tableau :

    Versions de barrières immatérielles de sécurité compatibles Renvoi d’angle (voir nota)
    Protection doigts Protection mains Protection bras/pieds Référence produit Surface réfléchissante effective
    SF4D-F15 SF4D-H8 SF4D-A4 RF-SFBH-8 173x72mm
    SF4D-F23 SF4D-H12 SF4D-A6 RF-SFBH-12 236x72mm
    SF4D-F31 SF4D-H16 SF4D-A8 RF-SFBH-16 316x72mm
    SF4D-F39 SF4D-H20 SF4D-A10 RF-SFBH-20 396x72mm
    SF4D-F47 SF4D-H24 SF4D-A12 RF-SFBH-24 476x72mm
    SF4D-F55 SF4D-H28 SF4D-A14 RF-SFBH-28 556x72mm
    SF4D-F63 SF4D-H32 SF4D-A16 RF-SFBH-32 636x72mm
    SF4D-F71 SF4D-H36 SF4D-A18 RF-SFBH-36 716x72mm
    SF4D-F79 SF4D-H40 SF4D-A20 RF-SFBH-40 796x72mm
    SF4D-F95 SF4D-H48 SF4D-A24 RF-SFBH-48 956x72mm
    SF4D-F111 SF4D-H56 SF4D-A28 RF-SFBH-56 1116x72mm
    SF4D-F127 SF4D-H64 SF4D-A32 RF-SFBH-64 1276x72mm
    SF4D-H72 SF4D-A36 RF-SFBH-72 1436x72mm
    SF4D-H80 SF4D-A40 RF-SFBH-80 1596x72mm
    SF4D-H88 SF4D-A44 RF-SFBH-88 1756x72mm
    SF4D-H96 SF4D-A48 RF-SFBH-96 1916x72mm

    Note : Les références produits dans le tableau correspondent à un seul renvoi d’angle.



    Réduction de la distance de détection avec un ou plusieurs renvois d’angle
    Avec 1 renvoi d’angle Réduite à 90%
    Avec 2 renvois d’angle Réduite à 80%
    Avec 3 renvois d’angle Réduite à 70%

    Connecteur en Y et câble adapté

    SF4D Y-shaped connector and suitable cable Panasonic Industry
    Version Référence produit Description
    Connecteur en Y, économique en fils SFB-WY1
    • Connecteur pour câbles 8 fils, réduisant le câblage. Les câbles de l’émetteur et du récepteur sont combinés en un seul câble pour économiser le câblage.
    • Câblage avec +24V, 0V, OSSD 1, OSSD 2, fil de paramétrage de polarité de la sortie (blindé). Les fils d’alimentation et de synchronisation sont connectés dans le connecteur.
    • Fonction verrouillage désactivée (réinitialisation automatique).
    Câble avec connecteur à une extrémité WY1-CCN3 Longueur de câble : 3m ;  poids net : 200g env. (1 câble)
    • Câble de connexion pour connecteur en Y
    • Couleur du câble : grise (avec trait noir)
    • Couleur du connecteur : noir
    • Rayon de courbure min. : 6mm
    WY1-CCN10 Longueur de câble : 10m ; poids net : 620g env. (1 câble)

    Accessoires

    Élément Référence produit Description
    Bâton de test ø14 SF4B-TR14 Objet permettant de tester la fonctionnalité de la version protection doigts (objet détectable min. ø14mm)
    Bâton de test ø25 SF4B-TR25 Objet permettant de tester la fonctionnalité de la version protection mains (objet détectable min. ø25mm)
    Bâton de test ø45 SF4B-TR45 Objet permettant de tester la fonctionnalité de la version protection bras/pieds (objet détectable min. ø45mm)
    Système d’alignement laser SF-LAT-2N Système facilitant l’alignement de l’axe du faisceau, à l’aide d’un faisceau laser facile à voir

    Caractéristiques techniques générales

    Version Objet détectable min. ø14mm (entraxe des faisceaux 10mm) Objet détectable min. ø25mm (entraxe des faisceaux 20mm) Objet détectable min. ø45mm (entraxe des faisceaux 40mm)
    Référence produit SF4D-F SF4D-H SF4D-A
    Normes applicables Normes internationales CEI 61496-1/2 (Type 4), ISO 13849-1 (catégorie 4, PLe), CEI 61508-1 à 7 (SIL3)
    Japon JIS B 9704-1/2 (Type 4), JIS B 9705-1 (catégorie 4), JIS C 0508-1 à 7 (SIL3)
    Europe (UE) EN 61496-1/2 (Type 4), EN ISO 13849-1 (catégorie 4, PLe), EN 55011, EN 61000-6-2, EN 50178
    Amérique du Nord ANSI/UL 61496-1/2 (Type 4), CAN/CSA C22.2 No.14, CAN/CSA E61496-1/2
    Corée du Sud (S-Mark) S1-G-1-2009, S2-W-5-2009
    Chine (GB) GB 4584
    Directive marquage CE applicable Directive relative aux machines, Directive CEM, Directive RoHS
    Distance de détection Mode courte distance : 0 à 7m
    Mode longue distance : 0 à 12m (sélectionnable par DIP switch)
    Mode courte distance : 0 à 9m
    Mode longue distance : 0 à 15m (sélectionnable par DIP switch)
    Objet détectable min.
    (note 2)
    Objet opaque de ø14mm Objet opaque de ø25mm Objet opaque de ø45mm
    Angle d’ouverture effectif ±2,5° max. à une distance de détection de 3m min. (basée sur CEI 61496-2)
    Tension d’alimentation 24V DC+20-30% avec ondulation max. de 10% (sauf chute de tension quand le câble est enlevé)
    Sorties de contrôle (OSSD 1, OSSD 2) Transistor à collecteur ouvert PNP/transistor à collecteur ouvert NPN (sélectionnable), sortie PNP sélectionnée :
    • Courant de source max. : 350 mA
    • Tension appliquée : identique à la tension d’alimentation (entre la sortie de contrôle et +V)
    • Tension résiduelle : 2V max. (courant de source 350mA) (sauf chute de tension due au câble)
    • Courant de fuite : 0,2mA max. (système hors tension également)
    • Capacité de charge max. : 2,2μF
    • Résistance de charge du câblage : 3Ω max.

    Sortie NPN sélectionnée :

    • Courant absorbé max. : 350 mA
    • Tension appliquée : identique à la tension d’alimentation (entre la sortie de contrôle et 0V)
    • Tension résiduelle : 2V max. (courant absorbé 350mA) (sauf chute de tension due au câble)
    • Courant de fuite : 0,2mA max. (système hors tension également)
    • Capacité de charge max. : 2,2μF
    • Résistance de charge du câblage : 3Ω max.
      Fonctionnement ON lorsque tous les faisceaux sont reçus, OFF lorsqu’un ou plusieurs faisceaux sont interrompus (OFF également lorsqu’une erreur interne au capteur apparaît ou en cas d’erreur de signal de synchronisation)
    Circuit de protection Intégré
    Temps de réponse OFF : 10ms max. (sans connexion en série/parallèle), 18ms max. (connexion en série/parallèle)
    ON : 50ms max. (nota 3 et 4)
    Sortie auxiliaire (AUX) (pas une sortie de sécurité) Transistor à collecteur ouvert PNP / transistor à collecteur ouvert NPN (sélectionnable)
    Méthode de synchronisation Synchronisation via le câblage/synchronisation optique (sélectionnable par DIP switch)
    Fonction de suppression des interférences Sans connexion en série / parallèle :
    • Synchronisation via le câblage : 2 unités max. (auto)
    • Synchronisation optique : 2 unités max. (sélectionnable par DIP switch)

    Avec connexion en série / parallèle :

    • Connexion en série : 5 unités max. (nombre de faisceaux total 256 max.)
    • Connexion en parallèle : 3 unités max. (nombre de faisceaux total 192 max.)
    • Connexion en série / parallèle combinée : 5 unités max. (nombre de faisceaux total 144 max.)
    Fonction entrée test Intégrée
    Fonction verrouillage Intégrée
    • Réinitialisation manuelle / réinitialisation automatique : sélectionnable par câblage
    • Utiliser un câble 8 fils ou 12 fils
    Fonction de réarmement Intégrée
    Fonction de supervision du dispositif externe Intégrée (utiliser un câble 8 fils ou 12 fils)
    Fonction d’inhibition (muting) Intégrée (utiliser un câble 12 fils)
    Fonction forçage Intégrée (utiliser un câble 12 fils)
    Indice de protection IP67, IP65 (CEI), NEMA Type 13 (NEMA 250)
    Température ambiante -10 à +55°C (sans condensation ou givre), stockage : -25 à 60°C
    Accessoires SF4B-TR14 (bâton de test) : 1 pce SF4B-TR25 (bâton de test) : 1 pce -

    Notas :

    1. Sauf autre indication, les conditions de détection correspondent à une température ambiante de +20°C.
    2. Lorsque la fonction de masquage flottant est utilisée, les dimensions minimales de l’objet détectable sont supérieures.
    3. La sortie de contrôle (OSSD 1 / 2) devant être OFF pendant au moins 80ms, le temps de réponse ON est retardé de plus de 50ms, lorsque la lumière est interrompue moins de 30ms.
    4. Lorsque la synchronisation optique est sélectionnée, si les axes des faisceaux de chaque extrémité de la barrière sont interrompus, le temps de réponse diminue de 1 seconde.

    SF4D-F□ (version protection doigts)

    Version Objet détectable min. ø14mm (entraxe des faisceaux 10mm)
    Référence produit SF4D-F15 SF4D-F23 SF4D-F31 SF4D-F39
    Nombre de canaux 15 23 31 39
    Hauteur de protection 150mm 230mm 310mm 390mm
    Consommation de courant Émetteur : 110mA max.,  récepteur :130mA max. Émetteur : 120mA max.,  récepteur :130mA max. Metteur : 120mA max.,  récepteur :140mA max.
    PFHd (voir Nota) 1,21x10-9 1,48x10-9 1,80x10-9 2,07x10-9
    MTTFd (voir Nota) 1031 ans min. 833 ans min. 672 ans min. 582 ans min.
    Poids net (émetteur et récepteur) 270g env. 470g env. 680g env. 890g env.



    Version Objet détectable min. ø14mm (entraxe des faisceaux 10mm)
    Référence produit SF4D-F47 SF4D-F55 SF4D-F63 SF4D-F71
    Nombre de canaux 47 55 63 71
    Hauteur de protection 470mm 550mm 630mm 710mm
    Consommation de courant Émetteur : 120mA max. récepteur : 140mA max. Metteur : 120mA max. récepteur : 150mA max.
    PFHd (voir Nota) 2,40x10-9 2,66x10-9 2,99x10-9 3,25x10-9
    MTTFd (voir Nota) 498 ans min. 447 ans min. 396 ans min. 363 ans min.
    Poids net (émetteur et récepteur) 1100g env. 1300g env. 1500g env. 1700g env.



    Version Objet détectable min. ø14mm (entraxe des faisceaux 10mm)
    Référence produit SF4D-F79 SF4D-F95 SF4D-F111 SF4D-F127
    Nombre de canaux 79 95 111 127
    Hauteur de protection 790mm 950mm 1110mm 1270mm
    Consommation de courant Émetteur : 120mA max.
    Récepteur : 150mA max.
    Émetteur : 120mA max.
    Récepteur : 160mA max.
    Émetteur : 120mA max.
    Récepteur : 170mA max.
    Émetteur : 120mA max.
    Récepteur : 180mA max.
    PFHd (voir Nota) 3,58x10-9 4,17x10-9 4,76x10-9 5,36x10-9
    MTTFd (voir Nota) 328 ans min. 281 ans min. 245 ans min. 217 ans min.
    Poids net (émetteur et récepteur) 1900g env. 2300g env. 2800g env. 3200g env.

    Notas :

    • Sauf autre indication, les conditions de détection correspondent à une température ambiante de +20°C.
    • PFHd : probabilité de défaillance dangereuse par heure, MTTFd : temps moyen avant défaillance dangereuse (en années).

    SF4D-H□ (version protection mains)

    Version Objet détectable min. ø25mm (entraxe des faisceaux 20mm)
    Référence produit SF4D-H8 SF4D-H12 SF4D-H16 SF4D-H20
    Nombre de canaux 8 12 16 20
    Hauteur de protection 150mm 230mm 310mm 390mm
    Consommation de courant Émetteur : 100mA max., récepteur :120mA max.
    PFHd (voir Nota) 9,57x10-10 1,12x10-9 1,26x10-9 1,40x10-9
    MTTFd (voir Nota) 1340 ans min. 1119 ans min. 988 ans min. 881 ans min.
    Poids net (émetteur et récepteur) 270g env. 470g env. 680g env. 890g env.



    Version Objet détectable min. ø25mm (entraxe des faisceaux 20mm)
    Référence produit SF4D-H24 SF4D-H28 SF4D-H32 SF4D-H36
    Nombre de canaux 24 28 32 36
    Hauteur de protection 470mm 550mm 630mm 710mm
    Consommation de courant Émetteur : 100mA max., récepteur :130mA max. Émetteur : 110mA max., récepteur :130mA max. Émetteur : 120mA max., récepteur :130mA max.
    PFHd (voir Nota) 1,56x10-9 1,73x10-9 1,87x10-9 2,04x10-9
    MTTFd (voir Nota) 782 ans min. 701 ans min. 647 ans min. 591 ans min.
    Poids net (émetteur et récepteur) 1100g env. 1300g env. 1500g env. 1700g env.



    Version Objet détectable min. ø25mm (entraxe des faisceaux 20mm)
    Référence produit SF4D-H40 SF4D-H48 SF4D-H56 SF4D-H64
    Nombre de canaux 40 48 56 64
    Hauteur de protection 790mm 950mm 1110mm 1270mm
    Consommation de courant Émetteur : 120mA max., récepteur :140mA max. Émetteur : 120mA max., récepteur :150mA max.
    PFHd (voir Nota) 2,17x10-9 2,48x10-9 2,78x10-9 3,09x10-9
    MTTFd (voir Nota) 552 ans min. 481 ans min. 426 ans min. 383 ans min.
    Poids net (émetteur et récepteur) 1900g env. 2300g env. 2800g env. 3200g env.



    Version Objet détectable min. ø25mm (entraxe des faisceaux 20mm)
    Référence produit SF4D-H72 SF4D-H80 SF4D-H88 SF4D-H96
    Nombre de canaux 72 80 88 96
    Hauteur de protection 1430mm 1590mm 1750mm 1910mm
    Consommation de courant Émetteur : 120mA max., récepteur :150mA max. Émetteur : 120mA max., récepteur :160mA max.
    PFHd (voir Nota) 3,39x10-9 3,69x10-9 4,00x10-9 4,30x10-9
    MTTFd (voir Nota) 347 ans min. 318 ans min. 293 ans min. 272 ans min.
    Poids net
    (émetteur et récepteur)
    3600g env. 4000g env. 4400g env. 4800g env.

    Notas :

    • Sauf autre indication, les conditions de détection correspondent à une température ambiante de +20°C.
    • PFHd : probabilité de défaillance dangereuse par heure, MTTFd : temps moyen avant défaillance dangereuse (en années).

    SF4D-A□ (version protection bras / pieds)

    Version Objet détectable min. ø45mm (entraxe des faisceaux 40mm)
    Référence produit SF4D-A4 SF4D-A6 SF4D-A8 SF4D-A10
    Nombre de canaux 4 6 8 10
    Hauteur de protection 150mm 230mm 310mm 390mm
    Consommation de courant Émetteur : 100mA max., récepteur :120mA max.
    PFHd (voir Nota) 8,29x10-10 9,34x10-10 1,01x10-9 1,11x10-9
    MTTFd (voir Nota) 1577 ans min. 1378 ans min. 1267 ans min. 1136 ans min.
    Poids net (émetteur et récepteur) 270g env. 470g env. 680g env. 890g env.



    Version Objet détectable min. ø45mm (entraxe des faisceaux 40mm)
    Référence produit SF4D-A12 SF4D-A14 SF4D-A16 SF4D-A18
    Nombre de canaux 12 14 16 18
    Hauteur de protection 470mm 550mm 630mm 710mm
    Consommation de courant Émetteur : 100mA max., récepteur :130mA max.
    PFHd (voir Nota) 1,18x10-9 1,29x10-9 1,36x10-9 1,46x10-9
    MTTFd (voir Nota) 1060 ans min. 966 ans min. 910 ans min. 840 ans min.
    Poids net (émetteur et récepteur) 1100g env. 1300g env. 1500g env. 1700g env.



    Version Objet détectable min. ø45mm (entraxe des faisceaux 40mm)
    Référence produit SF4D-A20 SF4D-A24 SF4D-A28 SF4D-A32
    Nombre de canaux 20 24 28 32
    Hauteur de protection 790mm 950mm 1110mm 1270mm
    Consommation de courant Émetteur : 100mA max., récepteur :130mA max. Émetteur : 100mA max., récepteur :140mA max. Émetteur : 110mA max., récepteur :140mA max.
    PFHd (voir Nota) 1,54x10-9 1,71x10-9 1,89x10-9 2,07x10-9
    MTTFd (voir Nota) 798 ans min. 710 ans min. 640 ans min. 582 ans min.
    Poids net (émetteur et récepteur) 1900g env. 2300g env. 2800g env. 3200g env.



    Version Objet détectable min. ø45mm (entraxe des faisceaux 40mm)
    Référence produit SF4D-A36 SF4D-A40 SF4D-A44 SF4D-A48
    Nombre de canaux 36 40 44 48
    Hauteur de protection 1430mm 1590mm 1750mm 1910mm
    Consommation de courant Émetteur : 110mA max., récepteur :150mA max. Émetteur : 110mA max., récepteur :160mA max.
    PFHd (voir Nota) 2,24x10-9 2,42x10-9 2,60x10-9 2,77x10-9
    MTTFd (voir Nota) 534 ans min. 493 ans min. 458 ans min. 428 ans min.
    Poids net (émetteur et récepteur) 3600g env. 4000g env. 4400g env. 4800g env.

    Notas :

    • Sauf autre indication, les conditions de détection correspondent à une température ambiante de +20°C.
    • PFHd : probabilité de défaillance dangereuse par heure, MTTFd : temps moyen avant défaillance dangereuse (en années).

    Téléchargements

    Name File Type Size Date Language
    PDF https://mediap.industry.panasonic.eu/assets/custom-upload/Factory & Automation/Sensors for Factory Automation/Manuals/mn_sf4d_instruction_pid_pl.pdf Manual 7.4 MB 15.01.2024 English
    PDF Brochure "Focus Automazione" Catalog, Shortform 3.1 MB 01.04.2022 Italian
    PDF Brochure Capteurs Catalog, Shortform 32.5 MB 13.09.2021 French
    PDF Catalogue SF4D Catalog 14.3 MB 12.02.2017 English
    PDF Catálogo Resumen Sensores Data sheet 29 MB 28.04.2021 Spanish
    ZIP Configurator Light Curtain SF4D ver.1.4.1. For Windows 7, 8.x and 10. Software 238.5 MB 05.07.2021 English
    PDF Corner Mirror for SF4D / SF4B / SF2B Series RF-SFBH-□ - ME-RFSFBH Manual 457.2 KB 22.10.2018 English
    PDF Data sheet SF4D Data sheet 15.3 MB 01.11.2018 English
    PDF Datenblatt SF4D Data sheet 2.5 MB 24.10.2018 German

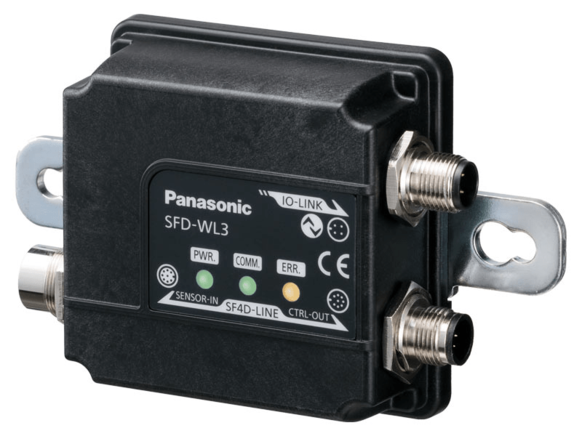

    PDF IO-Link Communication Unit for Safety Light Curtain SF4D series; SFD-WL3 Flyer 1.5 MB 01.02.2019 English
    ZIP Panasonic Sistema library version 1.3 for safety products. Software, Library 726.6 KB 01.11.2022 German
    ZIP Panasonic Sistema library version 1.3 for safety products. Software, Library 720.1 KB 01.11.2022 English
    ZIP Panasonic Sistema library version 2.1.1 for safety products. Software, Library 1.5 MB 01.11.2022 English
    ZIP Panasonic Sistema library version 2.1.1 for safety products. Software, Library 1.5 MB 01.11.2022 German
    PDF Productos para la Seguridad Industrial Catalog, Shortform 6.6 MB 26.11.2019 Spanish
    PDF Programma Sensori Catalog, Shortform 2.6 MB 11.01.2021 Italian
    Raccolta Applicazioni Sensori Data sheet 24.2 KB 20.12.2018 Italian
    ZIP SF4D 2D Data CAD 5.5 MB
    ZIP SF4D 3D Data CAD 60.5 MB
    PDF SF4D Bedienungsanleitung, WUMD-SF4D-10 Manual 7.1 MB 11.07.2022 German
    PDF SF4D Manual de Instrucciones, WUMEs-SF4D-10 Manual 7.1 MB 11.07.2022 Spanish
    PDF SF4D Manuale di istruzioni, WUMI-SF4D-9 Manual 9 MB 11.07.2022 Italian
    PDF SF4D Safety light curtain Flyer 565.7 KB 30.03.2017 English
    PDF SF4D Series Instruction Manual WUME-SF4D-13 Manual 7.2 MB 11.07.2022 English
    PDF SF4D Series Quick Instruction Manual, ME-SF4D Manual 868.7 KB 09.08.2023 English
    PDF SF4D Sicherheitslichtgitter Flyer 549.5 KB 30.03.2017 German
    PDF SF4D TM1 Series Quick Instruction Manual WUME-SF4DTM1-5 Manual 3.6 MB 16.04.2020 English
    PDF SF4D catalogo Catalog 8.8 MB 24.01.2018 Spanish
    PDF SF4D-01 Bedienungsanleitung WUMDE-SF4D-4 Manual 6.6 MB 07.01.2021 German
    PDF SF4D-01 Bedienungsanleitung,WUME-SF4D01-6 Manual 6.9 MB 11.07.2022 German
    PDF SF4D-01 Instruction Manual, WUME-SF4D01-8 Manual 8.6 MB 11.07.2022 English
    PDF SF4D-01 Instrukcja obsługi WUMPL-SF4D-1 Manual 7.6 MB 19.12.2017 Polish
    PDF SF4D-01 Manuel d'instructions, WUME-SF4D01-8 Manual 7 MB 11.07.2022 French
    PDF SF4D-TM1 Benutzerhandbuch WUMDE-SF4DTM1-1 Manual 2.2 MB 19.12.2017 German
    PDF SF4D-TM1 Benutzerhandbuch, WUMD-SF4DTM1-4 Manual 4.1 MB 16.04.2020 German
    PDF SF4D-TM1 Manual de usuario WUMES-SF4DTM1-1 Manual 3.8 MB 19.12.2017 Spanish
    PDF SF4D-TM1 Manual de usuario, WUMD-SF4DTM1-4 Manual 4.2 MB 16.04.2020 Spanish
    PDF SF4D-TM1 Manuale utente WUMIT-SF4DTM1-1 Manual 3.8 MB 19.03.2018 Italian
    PDF SF4D-TM1 Manuale utente, WUMI-SF4DTM1-4 Manual 4.2 MB 16.04.2020 Italian
    PDF SF4D-TM1 Manuel d'utilisateur, WUMF-SF4DTM1-4 Manual 4.3 MB 16.04.2020 French
    PDF SF4D-TM1 Podręcznik użytkownika WUMPL-SF4DTM1-1 Manual 2.4 MB 19.12.2017 Polish
    PDF SF4D-TM1 Quick Instruction Manual, CME-SF4DTM1 Manual 1.4 MB 14.12.2023 English
    PDF SFD-WL3 Instruction Manual CME-SFDWL3 Manual 1.4 MB 16.04.2020 English
    PDF Sensor Selection Guide for Packaging Industry Catalog 14.7 MB 12.07.2022 English
    PDF Sensors & Ionizer Solutions Catalog for Laboratory Automation Catalog 1.8 MB English
    PDF Senzory - Zkrácená verze Catalog, Shortform 10.1 MB 28.01.2013 Czech
    PDF Short Form Sensors for Factory Automation Catalog, Shortform 32.7 MB 08.07.2021 English
    PDF Solutions for Liquid Dispensing Processes. For Clinical Diagnostics Instruments. Catalog 3.3 MB 18.11.2021 English
    PDF Série SF4D Barrière immatérielle de sécurité, compacte & robuste Flyer 548.3 KB 16.05.2017 French
    PDF Série SF4D Manuel d'instructions WUMF-SF4D-13 Manual 9 MB 11.07.2022 French
    PDF Top seller - Automation products, 6215euen Catalog, Shortform 15.7 MB 04.05.2023 English
    PDF Übersicht Sensoren Catalog, Shortform 28 MB 05.05.2022 German
    PDF Übersicht Topseller Automatisierungstechnik, 6215eude Catalog, Shortform 15.6 MB 24.04.2023 German

    More information

    Sensor solutions for laboratory automation
    Labautomation

    Solutions for laboratory automation

    Providing solutions for laboratory automation and diagnostic instruments.
