Capteur analogique HG-S

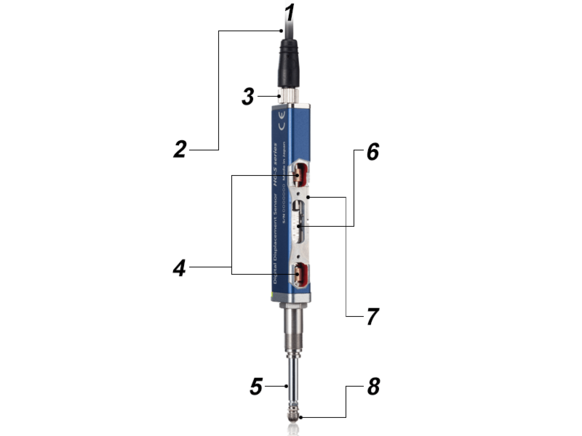

Boîtier fin
- Capteur de type stylo fin et robuste
- Câble résistant à la courbure même lorsqu’il est utilisé pour des pièces en mouvement
- Tête de capteur échangeable à chaud
- Paliers lisses avec support à 2 points permettant une excellente résistance aux charges latérales
- Résistance à la charge latérale
- Haute précision : la tête de capteur à haute précision offre une résolution de 0,1µm et une précision de l’affichage d’1µm max. pour la plage de mesure intégrale et de 0,5µm max. pour la plage de mesure réduite. Les capteurs CMOS haute résolution mesurent la quantité de mouvement en lisant l’échelle en verre dotée de différents motifs de graduation selon la position de lecture. Les mesures sont exécutées avec précision même à une vitesse rapide. Cette technologie permet d’éviter un ajustement du zéro mécanique à la mise sous tension.
- Résistance à une poussée vers le haut : même lorsqu’une poussée vers le haut est exercée, seule la partie inférieure du capteur est affectée par la charge exercée. Une rondelle d’arrêt de la tige minimise l’impact sur l’échelle en verre.
- Déviation maximale de l’extrémité : 35µm
Tête de capteur échangeable à chaud
La tête de capteur peut être remplacée en toute sécurité sans éteindre le capteur. Ceci permet de réduire le temps de travail requis pour changer la configuration d’une chaîne de fabrication lorsque différentes pièces doivent être mesurées.
Excellente fabrication
Les deux paliers lisses sont alignés avec précision par rapport au centre de la tige, lors de leur installation dans la partie supérieure et inférieure du boîtier, pour permettre un coulissement parfait.

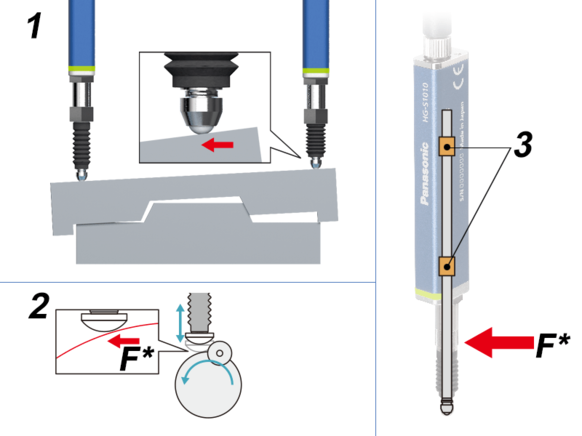

Résistance à la charge latérale
Les deux paliers lisses sont alignés avec précision par rapport au centre de la tige, lors de leur installation dans la partie supérieure et inférieure du boîtier, pour permettre un coulissement parfait. Le capteur peut résister à plus de 100 millions de manœuvres avec charge latérale (valeur de référence).
- Charge latérale générée lorsque le capteur est positionné à un angle ou lorsque la pièce est inclinée.
- Test de résistance à la charge latérale : le capteur résiste à 100 millions de manœuvres (valeur de référence).
- Les deux paliers lisses augmentent la résistance au stress mécanique latéral et garantissent une précision des mesures même sous une charge latérale.
* F = Force

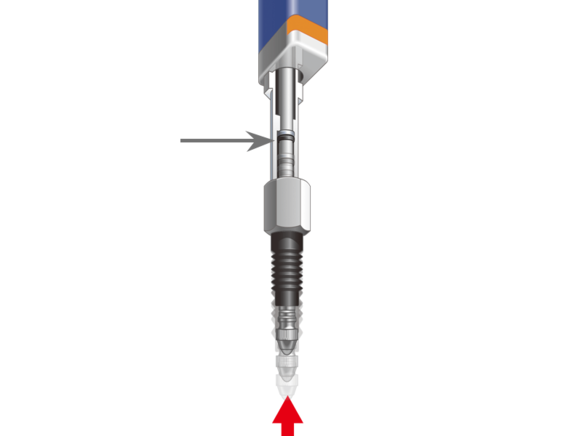

Résistance à une poussée vers le haut grâce à une rondelle d’arrêt de la tige
Même en cas de poussée vers le haut soudaine, seule la partie inférieure du capteur est affectée par la charge exercée, grâce à la rondelle d’arrêt de la tige qui réduit l’impact sur l’échelle en verre.

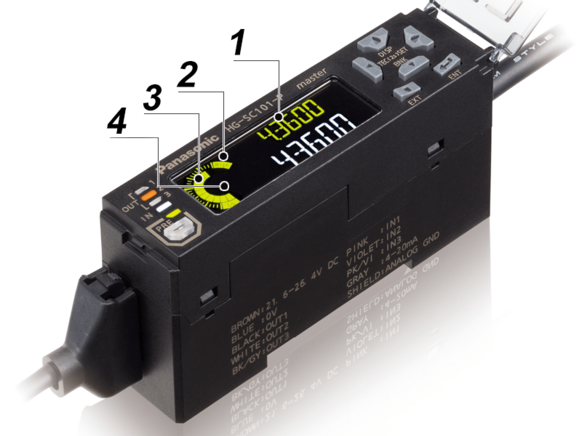

Contrôleur polyvalent et facile à utiliser
- Double affichage pour une meilleure flexibilité
- Affichage LCD lisible dans toutes les directions
- Indicateur circulaire intuitif
- Fonction copie de l’unité maître aux unités esclaves
Temps de réponse court de 3ms, quelle que soit la combinaison de têtes de capteurs utilisée
Mode de maintenance utile pour le secteur de la production.
Les données suivantes sont sauvegardées et peuvent être utilisées pour analyse sur site :
- Valeur de poussée anormale de la tête de capteur
- Nombre de poussées vers le haut de la tête de capteur
- Nombre total cumulatif de manœuvres
Alarme pour poussée vers le haut
L’utilisateur peut définir une alarme l’informant d’une poussée vers le haut (course) supérieure au niveau autorisé. Ceci permet d’assurer une maintenance préventive et d’éviter un dysfonctionnement de la tête de capteur.

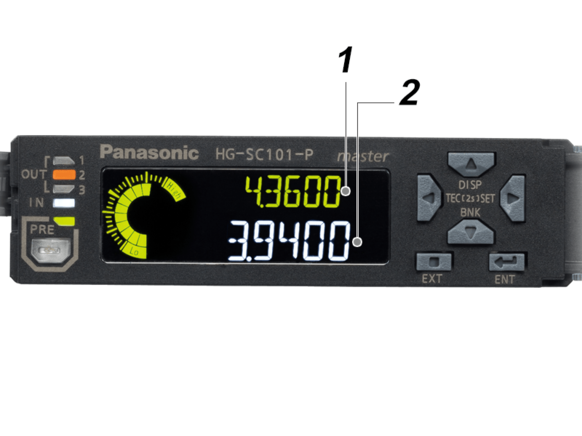

Affichage numérique sur 2 lignes, clair et compréhensible
L’affichage numérique sur 2 lignes indique simultanément la valeur mesurée par la tête de capteur et la valeur calculée. L’affichage à cristaux liquides avec contraste élevé offre un affichage clair et un large angle de vue.
- Ligne d’affichage secondaire : valeurs mesurées par la tête de capteur et autres données.
- Ligne d’affichage principal : valeurs calculées.

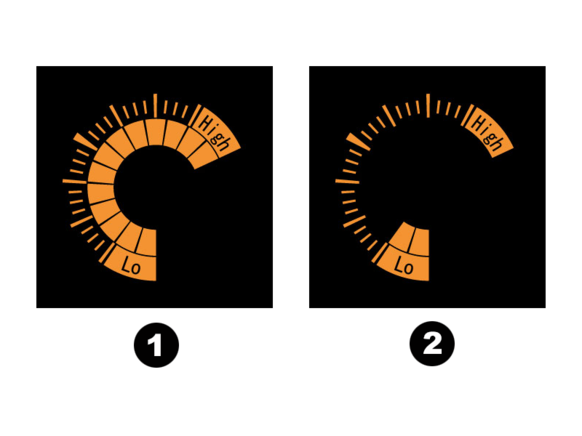

Indicateur circulaire intuitif
Les valeurs situées dans les limites autorisées s’affichent en vert. Les valeurs en dehors de l’intervalle autorisé s’affichent en orange. L’utilisateur peut ainsi voir quelle est la marge par rapport aux valeurs limites d’un seul coup d’œil.
- Supérieure à la valeur maximale.
- Inférieure à la valeur minimale

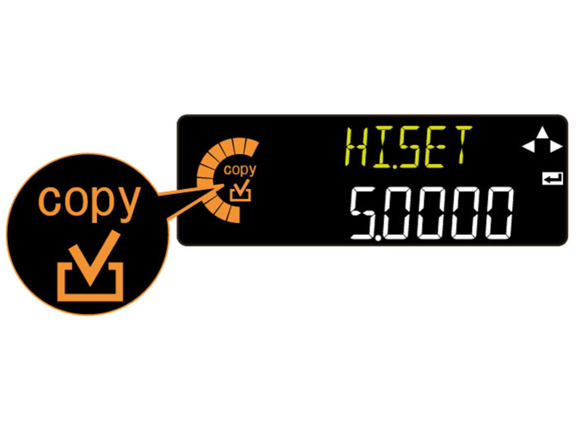

Fonction copie
Pendant la configuration de l’unité maître, le symbole de la fonction copie s’allume et les éléments de configuration peuvent être copiés vers les unités esclaves. Le temps de travail nécessaire à la configuration et à la maintenance est ainsi considérablement réduit.

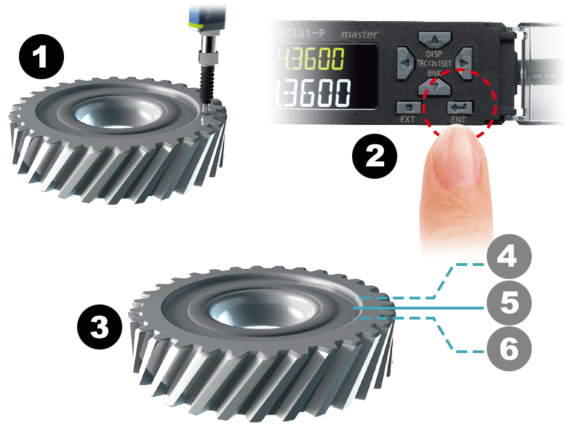

Tolérance facile à paramétrer avec simple apprentissage en 1 étape
Alignez le capteur avec la pièce de référence, appuyez sur "ENTREE" et la tolérance est paramétrée.
1. Pièce de référence
2. Appuyer une fois !
3. Paramétrage de la tolérance terminée !
4. Tolérance sur le côté positif (valeur de consigne HIGH)
5. Valeur de référence
6. Tolérance négative (valeur de consigne minimale)

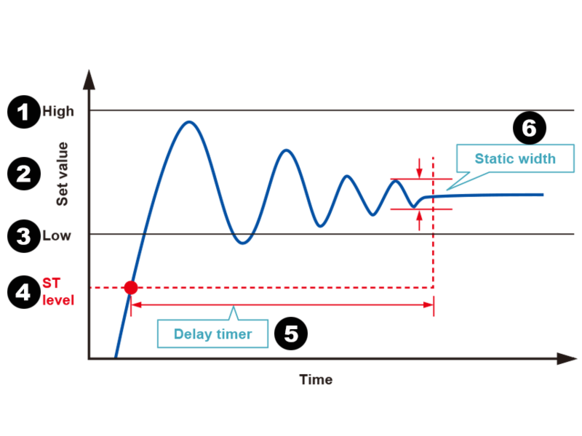

Fonction auto-déclenchement grâce à laquelle une entrée de déclenchement est superflue
Les mesures n’ont pas besoin d’être déclenchées en externe. Elles démarrent automatiquement lorsque les variations des valeurs mesurées se sont stabilisées ou avec une temporisation spécifiée après que le seuil de déclenchement a été atteint.
1. Paramétrage de la plage de valeurs stables
Dès que la courbe des mesures s’est stabilisée dans l’intervalle spécifié, la valeur mesurée est envoyée à la sortie analogique.
2. Paramétrage avec temporisation
Lorsque la valeur mesurée a atteint le seuil de déclenchement et lorsque la temporisation est écoulée, la valeur mesurée est envoyée à la sortie analogique.
- Haut
- Valeur de consigne
- Bas
- Seuil d’auto-déclenchement
- Temporisation
- Plage de valeurs stables

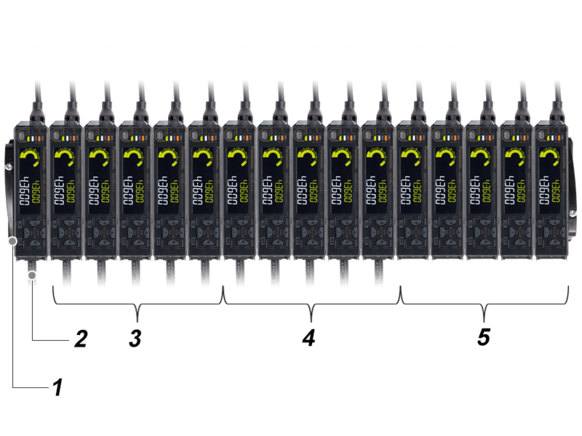

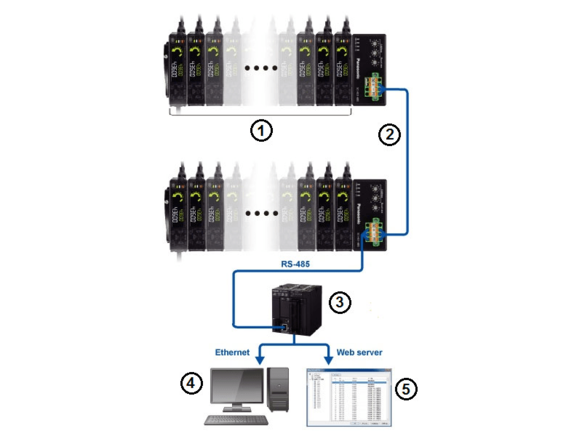

Possibilité de connecter jusqu’à 15 unités esclaves en série
Une unité maître peut être connectée en série avec jusqu’à 15 unités esclaves dans n’importe quel ordre, facilitant les calculs multipoints. Des plaques d’extrémité (option) doivent être installées de chaque côté du contrôleur après la connexion des unités esclaves.
Versions d’unité
Unité maître (1 version) : Version haute performance (sortie courant analogique + entrée/sortie)
Unité esclave (3 versions) :
- Version haute performance (sortie courant analogique + entrée/sortie)
- Version standard (entrée/sortie)
- Version économique en fils
1. Plaques d’extrémité MS-DIN-E
2. Unité maître HG-SC101 (version haute performance avec sortie courant analogique + entrée/sortie numérique)
3. Unité esclave HG-SC111 (version haute performance avec sortie courant analogique + entrée/sortie numérique)
4. Unité esclave HG-SC112 (version standard avec entrée/sortie numérique)
5. Unité esclave HG-SC113 (version économique en fils)

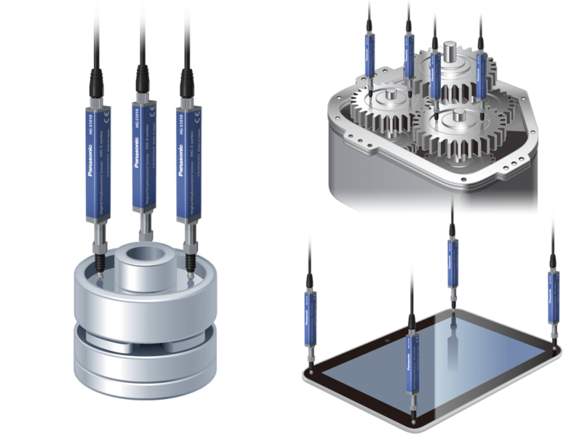

Applications
- Inspection de l’assemblage d’embrayages
- Mesure de la hauteur des pièces de transmission
- Mesure de la planéité d’un écran plat
Guide de commande - Tête de capteur
| Type | Resolution | Indication accuracy (P-P, full range) | Measurement range | Model No. | |
|---|---|---|---|---|---|
| General purpose | Standard type | 0.5μm | Max. 2.0μm | 10mm | HG-S1010 |
| Standard type | 0.5μm | Max 3.0μm | 32mm | HG-S1032 | |
| Standard type | 0.5μm | Max. 3.5μm | 50mm | HG-S1050 | |
| Low measuring force type (note 1) | 0.5μm | Max. 2.0μm | 10mm | HG-S1010R | |
| Air driven type | 0.5μm | Max. 2.0μm | 10mm | HG-S1010-AC | |
| High precision | Standard type | 0.1μm | Max. 1.0μm | 10mm | HG-S1110 |
| Low measuring force type (note 1) | 0.1μm | Max. 1.0μm | 10mm | HG-S1110R | |
| Air Driven type | 0.1μm | Max. 1.0μm | 10mm | HG-S1110-AC | |
Note 1: The low measuring force type is not equipped with rubber bellows.
Sensor head connection cable (bending-resistant type)
| Version | Résolution | Précision de l’affichage (c-c, plage de mesure intégrale) | Plage de mesure | Référence produit | |
|---|---|---|---|---|---|
| Version universelle | Version standard | 0,5μm | 2,0μm max. | 10mm | HG-S1010 |
| Version standard | 0,5μm | 3,0μm max. | 32mm | HG-S1032 | |
| Version standard | 0,5μm | 3,5μm max. | 50mm | HG-S1050 | |
| Version force de mesure faible (nota 1) | 0,5μm | 2,0μm max. | 10mm | HG-S1010R | |
| Version entraîné par air | 0,5μm | 2,0μm max. | 10mm | HG-S1010-AC | |
| Haute précision | Version standard | 0,1μm | 1,0μm max. | 10mm | HG-S1110 |
| Version force de mesure faible (nota 1) | 0,1μm | 1,0μm max. | 10mm | HG-S1110R | |
| Version à air comprimé | 0,1μm | 1,0μm max. | 10mm | HG-S1110-AC | |
Nota 1 : La version à force de mesure faible n’est pas équipée de soufflets en caoutchouc.
Câble de connexion de la tête de capteur (version résistante à la courbure)
| Désignation | Longueur | Référence produit |
|---|---|---|
| Connecteur droit | 3m | CN-HS-C3 |
| 7m | CN-HS-C7 | |
| 10m | CN-HS-C10 | |
| 20m | CN-HS-C20 | |
| Connecteur en L | 3m | CN-HS-C3L |
| 7m | CN-HS-C7L | |
| 10m | CN-HS-C10L | |
| 20m | CN-HS-C20L |
Guide de commande - Contrôleur
| Version | Sortie | Référence produit | |
|---|---|---|---|
| Unité maître | Version haute performance (sortie courant analogique + entrée/sortie) | NPN | HG-SC101 |
| PNP | HG-SC101-P | ||
| Unités esclaves | Version haute performance (sortie courant analogique + entrée/sortie) | NPN | HG-SC111 |
| PNP | HG-SC111-P | ||
| Version standard (entrée/sortie) | NPN | HG-SC112 | |
| PNP | HG-SC112-P | ||
| Version économique en fils | - | HG-SC113 | |

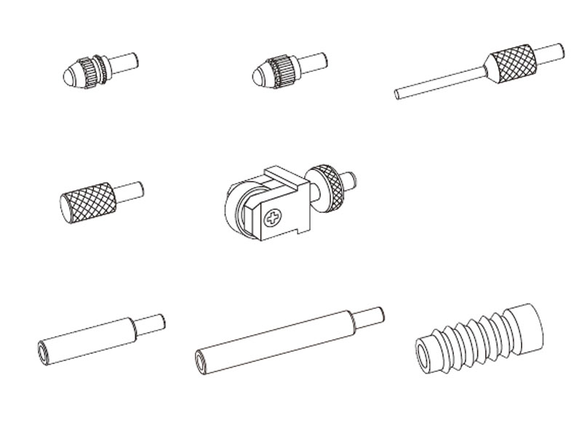

Options
| Désignation | Référence produit | |
|---|---|---|
| Sonde | Version standard | TR-S10-Cx5 (5 pcs. par jeu) |
| Version ultra-dure | TR-S10-H | |
| Version aiguille ultra-dure | TR-S321-H | |
| Version plate | TR-S411-K | |
| Version à roue | TR-S601 | |
| Version offset | TR-S700-H | |
| Joint | Version longueur 15mm | TR-J102 |
| Version longueur 25mm | TR-J104 | |
| Soufflets en caoutchouc | TR-G20x5 (5 pcs. par jeu) | |
| TR-G50X5 | ||
Caractéristiques techniques - Version à air comprimé
| Version | Version à air comprimé | ||
|---|---|---|---|
| Version universelle | Haute précision | ||
| Référence produit | HG-S1010-AC | HG-S1110-AC | |
| Contrôleur compatible | HG-SC101(-P), HG-SC111(-P), HG-SC112(-P), HG-SC113 | ||
| Méthode de détection de la position | Méthode codeur linéaire absolu optique | ||
| Plage de mesure | 10mm (Nota 1) | ||
| Course | 10,5mm min. (nota 1) | ||
| Force de mesure | Montage vers le bas | Selon l’air appliqué | |
| Montage vers le haut | |||
| Montage latéral | |||
| Résolution | 0,5μm | ||
| Précision de l’affichage (c-c) | Plage de mesure intégrale : 2,0μm max., plage de mesure réduite : 1,0μm max. (tout intervalle de 60μm) | ||
| Déviation maximale de l’extrémité | 35μm (typique) | ||
| Fonction échange à chaud | Intégrée | ||
| Plage de pression de travail | 0,14 à 0,16Mpa, 0,035 à 0,045MPa (sans bouchon de fermeture) | ||
| Résistance à la pression | 0,2MPa | ||
| Type de fluide | Air propre | ||
| Tuyau adapté | Diamètre extérieur : 4mm Diamètre intérieur : 2,5mm | ||
| Indicateur de fonctionnement | LED bicolore (orange / vert) | ||
| Résistance à l’environnement | Structure de protection | IP67 (CEI, nota 2) | |
| Température ambiante | Fonctionnement : -10 à +55°C (sans condensation ou givre), Stockage : -20 à +60°C | ||
| Humidité ambiante | 35 à 85% HR, stockage : 35 à 85% HR | ||
| Résistance d’isolement | 100MΩ min. à 250V DC | ||
| Résistance aux vibrations | Fréquence de 10 à 500Hz, double amplitude de 3mm (accélération maximale de 196m/s²) dans les directions X, Y et Z respectivement pendant deux heures | ||
| Résistance aux chocs | Accélération de 1960m/s2 trois fois dans les directions X, Y et Z | ||
| Matériau | Boîtier : zinc, support : acier inoxydable, tige : acier pour outil, sonde (voir options) : céramique, collier de serrage du tuyau d’air : S60CM | ||
| Poids | Poids net : 80g env. | ||
| Accessoires | Clé de serrage pour la tête de capteur 1 pce, écrou de montage 1 pce, collier de serrage du tuyau d’air 1 pce | ||
Nota :
- Mesures réalisées à une température ambiante de +20°C.
- Le bouchon de fermeture doit être utilisé.
Caractéristiques techniques - Tête de capteur
| Version | Version universelle | Haute précision | |||
|---|---|---|---|---|---|
| Version standard | Version à force de mesure faible | Version standard | Version à force de mesure faible | ||
| Référence produit | HG-S1010 | HG-S1010R | HG-S1110 | HG-S1110R | |
| Contrôleur compatible | HG-SC101(-P), HG-SC111(-P), HG-SC112(-P), HG-SC113 | ||||
| Méthode de détection de la position | Méthode codeur linéaire absolu optique | ||||
| Plage de mesure | 10mm (Nota 1) | ||||
| Course | 10,5mm min. (nota 1) | ||||
| Force de mesure (Nota 2, Nota 3) | Montage vers le bas | 1,65N max. 1,1N (nota 4) | 0,35N max. 0,3N (nota 4) | 1,65N max. 1,1N (nota 4) | 0,35N max. 0,3N (nota 4) |
| Montage vers le haut | 1,35N max. 0,85N (nota 4) | 0,12N max. 0,05N (nota 4) | 1,35N max. 0,85N (nota 4) | 0,12N max. 0,05N (nota 4) | |
| Montage latéral | 1,5N max. 0,95N (nota 4) | 0,25N max. 0,2N (nota 4) | 1,5N max. 0,95N (nota 4) | 0,25N max. 0,2N (nota 4) | |
| Résolution | 0,5μm | 0,1μm | |||
| Précision de l’affichage (c-c) (nota 2) | Plage de mesure intégrale : 2,0μm max. Plage de mesure réduite : 1,0μm max. (tout intervalle de 60μm) | Plage de mesure intégrale : 1,0μm max. Plage de mesure réduite : 0,5μm max. (tout intervalle de 60μm) | |||
| Déviation maximale de l’extrémité | 35μm (typique) | ||||
| Fonction échange à chaud | Intégrée | ||||
| Indicateur de fonctionnement | LED bicolore (orange / vert) | ||||
| Résistance à l’environnement | Structure de protection | IP67 (CEI, nota 5) | - | IP67 (CEI, nota 5) | - |
| Température ambiante | Fonctionnement : -10 à +55°C (sans condensation ou givre), Stockage : -20 à +60°C | ||||
| Humidité ambiante | 35 à 85% HR, stockage : 35 à 85% HR | ||||
| Résistance d’isolement | 100MΩ min. à 250V DC | ||||
| Résistance aux vibrations | Fréquence de 10 à 500Hz, double amplitude de 3mm (accélération maximale de 196m/s2) dans les directions X, Y et Z pendant deux heures | ||||
| Résistance aux chocs | Accélération de 1960m/s² trois fois dans les directions X, Y et Z | ||||
| Durée de vie mécanique | 100 millions de manœuvres min. (nota 6) | ||||
| Couple de serrage | Jeu de vis : 1,5N m, écrou : 12,5N m | ||||
| Couple de serrage de la sonde | 0,1 à 0,4N m (aucune force appliquée à l’unité principale) | ||||
| Mise à la terre | Mise à la terre par condensateur | ||||
| Matériau | Boîtier : zinc, support : acier inoxydable, tige : acier pour outil, sonde (nota 7) : céramique, soufflets en caoutchouc : NBR (noir) | ||||
| Poids | Poids net 80g env. | ||||
| Accessoires | Version standard (HG-S1010 / HG-S1110) : Clé de serrage pour la tête de capteur 1 pce, écrou de montage 1 pce Version à force de mesure faible (HG-S1010R / HG-S1110R) : clé de serrage pour la tête de capteur 1 pce, écrou de montage 1 pce, soufflets en caoutchouc 1 pce | ||||
Nota :
1. Plage de mesure de 5 à 10mm lorsque la version à force de mesure faible (HG-S1010R / HG-S1110R) est installée vers le haut. 2. Mesures réalisées à une température ambiante de +20°C
3. Pour la version à force de mesure faible (HG-S1010R / HG-S1110R), les mesures ont été réalisées avec des produits dans une configuration standard sans soufflet en caoutchouc.
4. Valeur typique proche du centre des mesures.
5. Soufflet en caoutchouc protégé des détériorations et endommagements provoqués par des causes externes.
6. Valeur typique dans un environnement propre sans contact avec de la poussière ou des liquides tels que de l’eau et de l’huile. Quatre millions de manœuvres (typiques) lorsque la version à force de mesure faible (HG-S1010R / HG-S1110R) est installée vers le haut.
7. Différentes sondes (option) sont aussi disponibles.
Caractéristiques techniques - Contrôleur
| Type | Master unit | Slave unit | |||
|---|---|---|---|---|---|
| High-performance type | High-performance type | Standard type | Wire-saving type | ||
| Model No. | NPN output | HG-SC101 | HG-SC111 | HG-SC112 | HG-SC113 |
| PNP output | HG-SC101-P | HG-SC111-P | HG-SC112-P | ||
| Compatible sensor head | HG-S1010(R), HG-S1110(R) | ||||
| Number of connectable units | Up to 15 slave units can be connected per master unit. | ||||
| Supply voltage | 24V DC ±10%, including ripple 0.5V (P-P) | ||||
| Current consumption (note 2) | Max. 70mA (when sensor head is connected) | ||||
| Analog current output (note 3) |
|
– | |||
| Control output (output 1, output 2, output 3) | NPN output type
PNP output type
|
– | |||
| Short-circuit protection | Incorporated (automatic reset type) | – | |||
| Judgment output | NO / NC switching method | – | |||
| Alarm output | Open when alarm occurs | – | |||
| External input (input 1, input 2, input 3) | NPN output type
PNP output type
|
– | |||
| Trigger input | Input time min. 2ms (ON) | – | |||
| Preset input | Input time min. 20ms (ON) | – | |||
| Reset input | Input time min. 20ms (ON) | – | |||
| Bank input A / B | Input time min 20ms (ON) | – | |||
| Response time | 3ms, 5ms, 10ms, 100ms, 500ms, 1,000ms switching type | ||||
| Digital display | 204-segment LCD | ||||
| Display resolution | 0.1μm | ||||
| Display range | -199.9999 to 199.9999mm | ||||
| Contamination level | 2 | ||||
| Altitude | Max. 2000m | ||||
| Environmental resistance | Degree of protection | IP40 (IEC) | |||
| Ambient temperature | -10 to +50°C (no condensation or ice), storage: -20 to +60°C | ||||
| Ambient humidity | 35 to 85% RH, storage: 35 to 85% RH | ||||
| Insulation resistance | Min. 20MΩ, with 250V DC megger between all supply terminals connected together and enclosure | ||||
| Withstand voltage | 1000V AC for one minute between all supply terminals connected together and enclosure | ||||
| Vibration resistance | 10 to 150Hz frequency, 0.75mm amplitude in X, Y and Z directions for two hours each | ||||
| Shock resistance | 98m/s² acceleration (10G approx.) in X, Y and Z directions five times each | ||||
| Material | Case: polycarbonate, cover: polycarbonate, switches: polyacetal | ||||
| Cable | 0.2mm² 2-core cable (brown and blue lead wires) / 0.15mm² 7-core composite cable, 2m long | 0.15mm², 7-core composite cable, 2m long | 0.15mm², 6-core cab tire cable, 2m long | – | |
| Weight (approx.) | 140g | 140g | 130g | 60g | |
Notes:
1. Where measurement conditions have not been specified precisely, the conditions used were as follows: supply voltage 24V DC, ambient temperature +20°C.
2. Current consumption does not include analog current output.
3. Linearity F.S. = 16 mA, and is linearity with respect to digitally measured values.
4. When slave units are connected to the master unit, the maximum sink current / source current of the control output and ambient temperature vary depending on the number of connected slave units as shown below.
| on | Unité maître | Unité esclave | |||
|---|---|---|---|---|---|
| Version haute performance | Version haute performance | Version standard | Version économique en fils | ||
| Référence produit | Sortie NPN | HG-SC101 | HG-SC111 | HG-SC112 | HG-SC113 |
| Sortie PNP | HG-SC101-P | HG-SC111-P | HG-SC112-P | ||
| Tête de capteur compatible | HG-S1010(R), HG-S1110(R) | ||||
| Nombre de capteurs connectables | Possibilité de connecter jusqu’à 15 unités esclaves par unité maître. | ||||
| Tension d’alimentation | 24V DC ±10% avec ondulation de 0,5V | ||||
| Consommation de courant (Nota 2) | 70mA max. (lorsque la tête de capteur est connectée) | ||||
| Sortie courant analogique (nota 3) |
|
– | |||
| Sortie de contrôle (sortie 1, sortie 2, sortie 3) | Version sortie NPN
Version sorties PNP
|
– | |||
| Protection contre les courts-circuits | Intégrée (version réinitialisation automatique) | – | |||
| Sortie jugement | Méthode de commutation NO / NF | – | |||
| Sortie alarme | Ouverte lorsqu’une alarme apparaît | – | |||
| Entrée externe (entrée 1, entrée 2, entrée 3) | Version sortie NPN
Version sorties PNP
|
– | |||
| Entrée de déclenchement | Temps d’entrée min. 2ms (ON) | – | |||
| Entrée de préréglage | Temps d’entrée min. 20ms (ON) | – | |||
| Entrée de réinitialisation | Temps d’entrée min. 20ms (ON) | – | |||
| Entrée de banc A / B | Temps d’entrée min. 20ms (ON) | – | |||
| Temps de réponse | 3ms, 5ms, 10ms, 100ms, 500ms, 1000ms, sélectionnable | ||||
| Affichage numérique | Affichage LCD de 204 segments | ||||
| Résolution de l’affichage | 0,1μm | ||||
| Intervalle affiché | -199,9999 à 199,9999mm | ||||
| Niveau de pollution | 2 | ||||
| Altitude | 2000m max. | ||||
| Résistance à l’environnement | Indice de protection | IP40 (CEI) | |||
| Température ambiante | -10 à +50°C (sans condensation ou givre), stockage : -20 à +60°C | ||||
| Humidité ambiante | 35 à 85% HR, stockage : 35 à 85% HR | ||||
| Résistance d’isolement | 20MΩ min. avec mégohmmètre de 250V DC entre les contacts et le boîtier | ||||
| Tension de tenue | 1000V AC pendant une minute entre les contacts et le boîtier | ||||
| Résistance aux vibrations | Fréquence de 10 à 150Hz, amplitude de 0,75mm dans les directions X, Y et Z pendant deux heures | ||||
| Résistance aux chocs | Accélération de 98m/s² (10G env.) cinq fois dans les directions X, Y et Z | ||||
| Matériau | Boîtier : polycarbonate, cache : polycarbonate, bouton : polyacétal | ||||
| Câble | Câble 2 fils de 0,2mm² (fils conducteurs marron et bleu) / câble composite 7 fils de 0,15mm², 2m de long | Câble composite 7 fils de 0,15mm², 2m de long | Câble souple sous caoutchouc 6 fils de 0,15mm², 2m de long | – | |
| Poids (env.) | 140g | 140g | 130g | 60g | |
Nota :
1. Sauf autre indication, les conditions de détection sont les suivantes : tension d’alimentation de 24V DC et température ambiante de +20°C.
2. La consommation de courant n’inclut pas la sortie courant analogique.
3. Linéarité (pleine échelle) = 16 mA, linéarité par rapport aux valeurs mesurées numériquement.
4. Lorsque les unités esclaves sont connectées à l’unité maître, le courant absorbé / courant de source maximum de la sortie de contrôle et la température ambiante varient en fonction du nombre d’unités esclaves connectées comme indiqué ci-dessous.
| Nombre d’unités esclaves connectées | Courant absorbé / courant de source maximum de la sortie de contrôle | Température ambiante |
|---|---|---|
| 1 à 7 unités esclaves | 20mA | -10 à +45°C |
| 8 à 15 unités esclaves | 10mA |

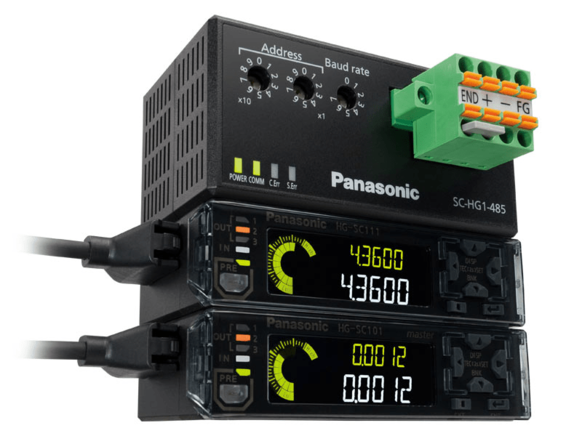

Module de communication HG-S
Transfert direct des mesures haute précision : nouveau module de communication pour la série HG-S
Le nouveau module de communication RS485 du capteur de la série HG-S est utilisé pour transférer directement les mesures d’une extrême précision, facilitant la traçabilité des données comme jamais auparavant. En plus des valeurs mesurées, le module de communication transmet également les paramètres, facilitant la gestion des résultats des inspections et l’identification des causes en cas de dysfonctionnement.
Exemple d’installation
Dans un réseau, un automate et un ordinateur peuvent être utilisés pour contrôler plusieurs stations à distance. Chaque station se compose d’un capteur maître, de jusqu’à 14 esclaves et du module de communication SC-HG1-485. Le nombre maximum de stations dépend du protocole de communication utilisé : 99 stations pour MODBUS (RTU/ASCII) et 64 stations pour MEWTOCOL-COM.
- Station composée d’un capteur maître, de jusqu’à 14 esclaves et du module de communication SC-HG1-485.
- Deux protocole disponibles :
- MODBUS (RTU/ASCII) pour connecter jusqu’à 99 stations
- MEWTOCOL-COM pour connecter jusqu’à 64 stations - Automate programmable de la série FP7
- Ordinateur pour recherche et analyse des erreurs
- Serveur Web pour l’enregistrement des données
Guide de commande
| Nom du produit | Référence produit | Description |
|---|---|---|
| Module de communication RS485 | SC-HG1-485 | Module de communication pour communication via RS485. Deux protocole disponibles :
|
Caractéristiques techniques - Module de communication HG-S
| Nom du produit | Module de communication RS485 pour capteurs de mesure | |
|---|---|---|
| Référence produit | SC-HG1-485 | |
| Normes applicables | Directive CEM | |
| Contrôleur compatible | HG-SC | |
| Tension d’alimentation | 24V DC ±10% avec ondulation max. de 10% (dans la plage de tension spécifiée), nota : alimentation via le capteur maître | |
| Consommation de courant | 40mA max. | |
| Mode de communication | Communication half-duplex à deux fils | |
| Méthode de synchronisation | Synchronisation start-stop | |
| Protocole de communication | MODBUS (RTU, ASCII), MEWTOCOL-COM | |
| Vitesse de transmission | 1,2 kbits/s, 2,4 kbits/s, 4,8 kbits/s, 9,6 kbits/s, 19,2 kbits/s, 38,4 kbits/s, 57,6 kbits/s, 115,2 kbits/s | |
| Caractéristiques électriques | Conformes à EIA RS-485 | |
| Nombre de stations connectables à un hôte | 1 à 99 stations avec MODBUS (RTU/ASCII), 1 à 64 stations avec MEWTOCOL-COM | |
| Nombre de capteurs connectables par station | 15 capteurs maximum (1 maître, 14 esclaves) par module SC-HG1-485 | |
| Taille du bit de stop | 1 bit, 2 bits | |
| Contrôle de parité | Aucune, paire, impaire | |
| Taille des données | 8 bits (RTU), 7 bits (ASCII) | |
| Degré de pollution | 2 | |
| Fonctionnement en altitude | 2000m max. | |
| Résistance à l’environnement | Indice de protection | IP40 (CEI) |
| Température ambiante | -10 à +45°C (sans condensation ou givre), stockage : -20 à +60°C | |
| Humidité ambiante | Fonctionnement et stockage : 35 à 85% HR | |
| Résistance d’isolement | 20MΩ min. avec mégohmmètre de 250V DC entre les contacts et le boîtier | |
| Tension de tenue | 1000V AC pendant une minute entre les contacts et le boîtier | |
| Résistance aux vibrations | Fréquence de 10 à 150Hz, amplitude de 0,75mm dans les directions X, Y et Z pendant deux heures | |
| Résistance aux chocs | Accélération de 98m/s² (10G env.) cinq fois dans les directions X, Y et Z | |
| Matériau | Boîtier : polycarbonate | |
| Longueur maximale du câble de communication | 1200m maxi entre les bornes du SC-HG1-485 et l’automate | |
| Poids (env.) | Poids net : 75g, poids brut : 120g | |
| Accessoires | Pont enfichable pour résistance de charge : 1 pce | |
Téléchargements
| industry.downloads.head.name | industry.downloads.head.filetype | industry.downloads.head.size | industry.downloads.head.date | industry.downloads.head.language |
|---|---|---|---|---|
| HG-S series: Digital Displacement Sensor | Flyer | 2 MB | 23.03.2022 | English |
| HG-S series: Slim & Robust Sensor Unit | Catalog, Shortform | 8 MB | 23.03.2022 | English |
| Brochure Capteurs | Catalog, Shortform | 32 MB | 28.03.2024 | French |
| Digital Displacement Sensor Head HG-S. Air-Driven Type Digital Displacement Sensor Heads Featuring Slim Body! | Data sheet | 2 MB | 23.03.2022 | English |
| Selection guide measurement sensors | Catalog | 10 MB | 23.03.2022 | English |
| Catálogo Resumen Sensores | Data sheet | 29 MB | 28.03.2024 | Spanish |
| Senzory - Zkrácená verze | Catalog, Shortform | 10 MB | 28.03.2024 | Czech |
| Übersicht Sensoren | Catalog, Shortform | 28 MB | 28.03.2024 | German |
| Short Form Sensors for Factory Automation | Catalog, Shortform | 33 MB | 28.03.2024 | English |
| Programma Sensori | Catalog, Shortform | 3 MB | 28.03.2024 | Italian |
| HG-S Controller 3D Data | CAD | 457 KB | 26.07.2023 | Other |
| HG-S Controller 2D Data | CAD | 55 KB | 26.07.2023 | Other |
| HG-S Head 3D Data | CAD | 621 KB | 26.07.2023 | Other |
| HG-S Head 2D Data | CAD | 56 KB | 26.07.2023 | Other |
| HG-S Probe 2D Data | CAD | 27 KB | 26.07.2023 | Other |
| HG-S Probe 3D Data | CAD | 93 KB | 26.07.2023 | Other |
| SC-HG1-ETC 2D data | CAD | 15 KB | 26.07.2023 | Other |
| SC-HG1-ETC 3D data | CAD | 824 KB | 26.07.2023 | Other |
| Raccolta Applicazioni Sensori | Data sheet | 24 KB | 23.03.2022 | Italian |
| HG-S Series User's Manual, WUME-HGS-12 | Manual | 13 MB | 12.06.2024 | English |
| HG-SC Instruction Manual, MJE-HGSC | Manual | 2 MB | 09.04.2024 | English |
| HG-S Contact-Type Digital Displacement Sensor/Head, MJE-HGS1010 | Manual | 389 KB | 27.11.2024 | English |
| SC-HG1-485 User's Manual, WUME-SCHG1485-6 | Manual | 4 MB | 12.06.2024 | English |
| SC-HG1-C User’s Manual, WUME-SCHG1C-6 | Manual | 4 MB | 12.06.2024 | English |
| SC-HG1-ETC EtherCAT communication Instruction Manual, MJE-SCHG1ETC | Manual | 2 MB | 30.10.2024 | English,Japanese |
| SC-HG1 USB Communication Unit Instruction Manual, CMJE-SCHG1USB | Manual | 2 MB | 30.10.2024 | English,Japanese |
| SC-HG1-ETC EtherCAT communication User’s Manual, WUME-SCHG1ETC-4 | Manual | 3 MB | 12.06.2024 | English |
| SC-HG1-ETC(HG-S and HG-T), ESI file (EtherCAT definition file) | Software | 219 KB | 23.04.2024 | English |
| HG-S-AC Instruction Manual, MJE-HGSAC | Manual | 1 MB | 09.04.2024 | English |
| SC-HG1-CEF Instruction Manual , MJE-SCHG1CEF | Manual | 2 MB | 28.10.2024 | English,Japanese |
| Übersicht Topseller Automatisierungstechnik, 6215eude | Catalog, Shortform | 3 MB | 02.05.2024 | German |
| Top seller - Automation products, 6215euen | Catalog, Shortform | 3 MB | 01.05.2024 | English |
| Les essentiels - Produits d’automatisme, 6215eufr | Catalog, Shortform | 5 MB | 16.06.2023 | French |
| Catálogo resumen - Gama de producto automatización industrial | Catalog, Shortform | 6 MB | 25.09.2023 | Spanish |
| Sensor Selection Guide for Packaging Industry | Catalog | 15 MB | 12.07.2022 | English |
| Brochure "Focus Automazione" | Catalog, Shortform | 8 MB | 11.11.2024 | Italian |
| SC-HG1-C Instruction Manual, MJE-SCHG1C | Manual | 2 MB | 28.10.2024 | English |
| SC-HG1-485 Instruction Manual, MJE-SCHG1485 | Manual | 2 MB | 28.10.2024 | English,Japanese |
| SC-HG1-CEF User’s Manual , WUME-SCHG1CEF-6 | Manual | 3 MB | 12.06.2024 | English |
