Die "Small Box" für die Wallbox

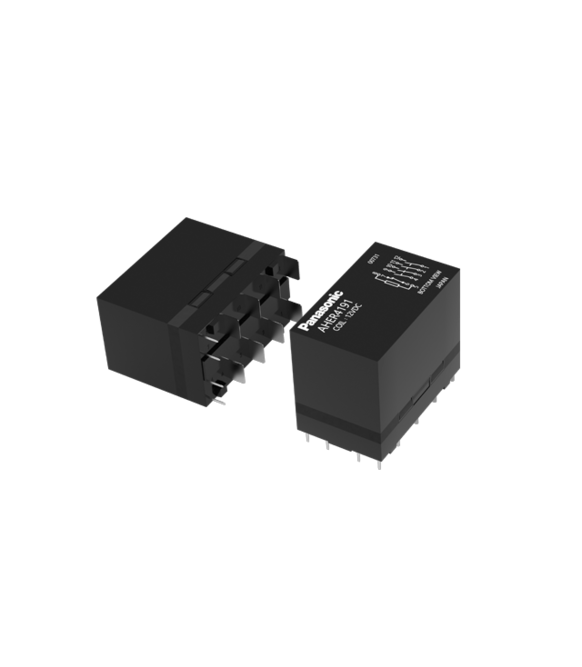

Mit dem neuen HE-R bringt Panasonic Industry ein hocheffizientes 40A Relais für 3-Phasen-Systeme auf die Leiterplatte

DIE SMALL BOX FÜR DIE WALLBOX

Die vierfache Power bei einem Achtel der Verlustleistung: Mit dem neuen HE-R bringt Panasonic Industry ein hocheffizientes 40A Relais für 3-Phasen-Systeme auf die Leiterplatte – und damit die perfekte Lösung für EV-Wallboxes auf den Markt.



MÜNCHEN, AUGUST 2021, Der erfolgreiche Wandel zur Elektromobilität hängt auch und vor allem von einem zügigen Ausbau der Ladeinfrastruktur ab – von der öffentlichen Ladesäule bis hin zur privaten Wallbox. Die hierfür notwendigen Technologien und Komponenten sind entsprechend gefragt: Relais etwa, die als zentrales Sicherheits- und Schaltelement fungieren, um beispielsweise die Ladetechnik spannungsfrei zu schalten.
Speziell für AC Ladestationen nach Betriebsart 3 bis 22kW gibt es nun gute Nachrichten von Panasonic Industry, denn das neue HE-R Relais ist das weltweit erste Leiterplattenrelais, das als Hauptschaltelement in dreiphasigen Systemen eingesetzt werden kann.

Es baut äußerst kompakt und spart dadurch wertvollen Platz auf der Platine – also auch Kosten. Jeder der vier Schließer schaltet 40A , bei einer Umgebungstemperatur von bis zu +85°C. Das ausgeklügelte thermische Design und die einzigartig niedrige Spulenverlustleistung von 490mW bei einer Haltespannung von 35% Unenn machen es möglich. Ein optionaler Öffner, ausgeführt als Spiegelkontakt nach IEC 60947-4-1, schaltet Signale bis 10mA / 5VDC.



"Im Zusammenspiel von Größe, Leistung und Robustheit ist das nach IEC62955 VDE zertifizierte HE-R-Relais die ideale Wahl für moderne und anspruchsvolle AC/DC-Wallbox-Designs", bringt es Panagiotis Venardos von Panasonic Industry Europe auf den Punkt. "Der Technologievorsprung des HE-R ermöglicht es, dreiphasige Systeme mit nur einem Relais direkt auf der Leiterplatte zu realisieren - das ist nicht nur für die Wallbox in Garage oder Carport hochinteressant, sondern auch für AC- oder DC-Ladestationen und ganz andere Anwendungsbereiche wie der Industrieautomation oder dem Energy Harvesting."



  • 4a (4NO) oder 4a1b (4NO 1NC)
  • Kompakte Bauform BxLxH = 35 x 58 x 47mm
  • Kurzschlussfestigkeit VDE zertifiziert nach IEC 62955, In ≤ 32A
  • Luft- und Kriechstrecke > 8.0mm
  • Spulenhalteleistung 490mW
  • Spiegelkontakt nach IEC 60947-4-1
  • Kontaktabstand min. 3.6mm



Erfahren Sie hier mehr über das HE-R Relais.
