Tough-Touch-Terminal GT03-E GT

Robustes Panel zum Lösen von Anwendungen unter rauen Bedingungen.
GT03-E Tough touch terminal shadow

Das Touch-Terminal GT03-E Tough für Applikationen in rauen Umgebungen

Die Serie GT Tough wurde um die kompakten GT03-E Modelle erweitert. Diese Serie hat die kleinsten Gehäuseabmessungen in der Klasse der 3,5-Zoll-Bildschirme (dies belegen Marktforschungsergebnisse unseres Unternehmens vom Februar 2013) und ist in einem breiten Spektrum von Applikationen einsetzbar, z.B. in Ladestationen für elektrische Fahrzeuge, Autowaschanlagen, Parkautomaten mit Münzeinwurf oder Nahrungsmittel- und Nachfüllmaschinen.

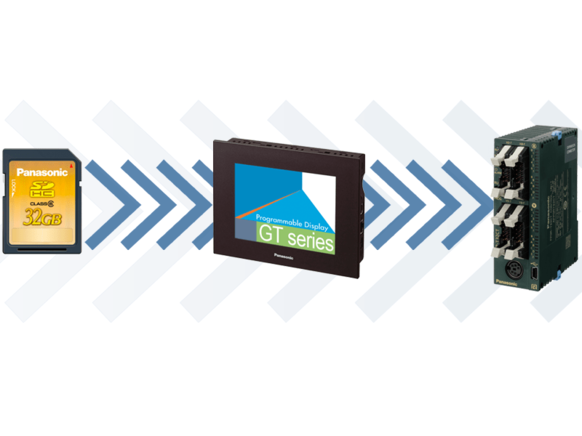

SPS-Programmübertragung ohne PC

HMI GT03-E PLC program transfer without the use of a PC

Mit Hilfe einer SD/SDHC-Speicherkarte lassen sich die Programme der Steuerungen ebenso ändern wie die Programme auf dem GT-Touch-Terminal. Auch eine einfache Aktualisierung der SPS-Programme ist mit SD/SDHC-Speicherkarten möglich.

SD-Datenaufzeichnungsfunktion zur Visualisierung der Daten

HMI GT03-E SD logging function for data visualization

Die automatische Aufzeichnung elektrischer Leistungsdaten von einem Eco-POWER METER auf der SD/SDHC-Karte sowie die Anzeige dieser Daten in einer Echtzeitgrafik bieten dem Benutzer eines GT Tough-Touch-Terminals schnelle Einblicke und Reaktionsmöglichkeiten. Auf der ortsunabhängigen SD/SDHC-Speicherkarte lassen sich große Datenmengen speichern. Die Datenvisualisierung ist ohne PC für die Datenanzeige und ohne Aufzeichnungsfunktion für die Datenerfassung möglich. Es lassen sich bis zu acht Balkendiagramme kombiniert mit Liniendiagrammen darstellen. Folgende drei Optionen stehen zum Speichern aufgezeichneter Daten zur Auswahl:

  1. Festgelegte Dauer
  2. Festgelegter Zyklus (1 s bis 24 Std.)
  3. Festgelegte Bedingung

Große Datenmengen lassen sich auf einer SD/SDHC-Speicherkarte sichern.

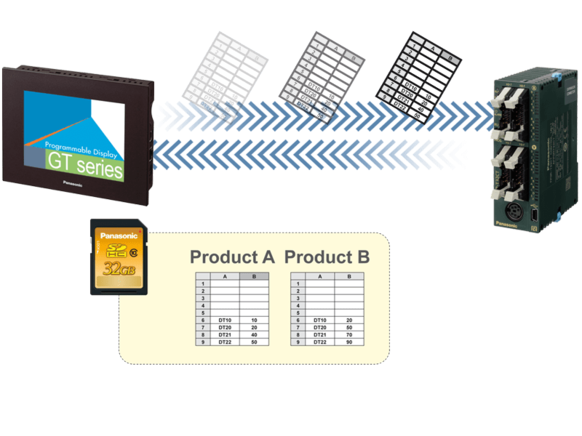

SD-Speicherkartenrezeptur

HMI GT03-E SD recipe function

Bei einer hohen Produktvarianz legen Sie auf dem PC-Rezepturdaten für bis zu 64 Typen auf insgesamt 4096 Registern fest. Die erstellten Rezepturdaten speichern Sie auf einer SD/SDHC-Speicherkarte, um sie von einer Steuerung lesen oder neu beschreiben zu lassen.

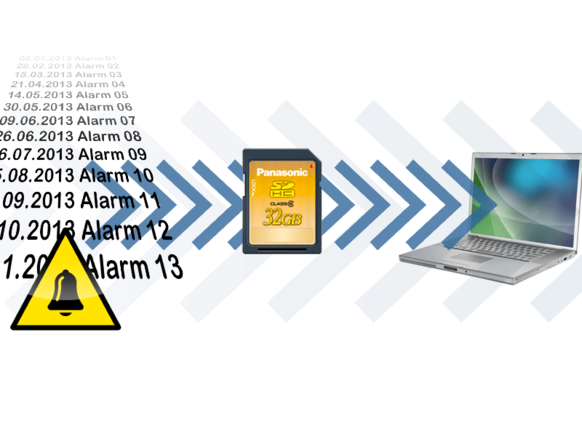

Daten zum Alarmverlauf auf SD/SDHC-Karte speichern

HMI GT03-E Saving alarm history data on an SD/SDHC memory card

Die im internen GT-Speicher gesicherten Alarmverlaufsdaten lassen sich ebenfalls auf einer SD/SDHC-Karte speichern, wodurch eine einfache Behebung von Problemen am PC möglich wird.

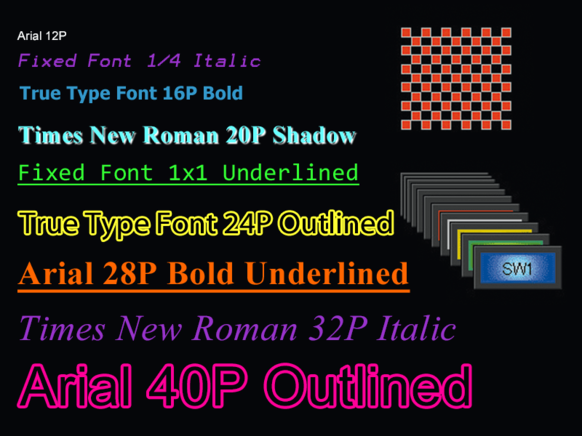

Flexibles Bildschirmdesign

HMI GT03-E Highly flexible screen design

Auf den analogen Displays der GT-Serie können die Objekte und Zeichen in Schritten von je einem Bildpunkt angepasst werden. Die auswählbare Schriftgröße (10 bis 240 Bildpunkte) hat sich durch die Übernahme der Windows®-Schriftart verbessert.

Neu mit FP-Überwachungsfunktion

Die Konfiguration und die Daten der FP-Serie der an das GT-Touch-Terminal angeschlossenen Steuerungen können am GT-Bildschirm überwacht und bearbeitet werden. So lässt sich der Betrieb der Geräte in der aktuellen Umgebung prüfen, ohne vorab Bildschirmseiten erstellen oder das Gerät an einen PC anschließen zu müssen. Des Weiteren werden die Effizienz des Gerätestarts verbessert und die täglichen Wartungsarbeiten optimiert.

Hinweise:

  1. Die FP-Überwachungsfunktion steht für die FP-X, FPΣ, FP0R, FP2, FP2SH, FP0, und FP-e zur Verfügung.
  2. Die FP-Überwachungsfunktion ist nur verwendbar, wenn der FP-Überwachungsbildschirm im GT-Touch-Terminal gespeichert ist. Beachten Sie, dass der FP-Überwachungsbildschirm den Benutzerspeicher (F-ROM) der GT-Geräte verwendet.

Mehrere GT-Bedienbildschirme an den Steuerungen der FP-Serie

HMI GT03-E Multiple GT displays can be connected to our FP series PLCs

GT-Link-Funktion
Bis zu 32 GT-Geräte können an eine SPS ohne Kommunikationsprogramme angeschlossen werden. An einer Produktionslinie oder anderen Positionen lässt sich dieselbe Operation mehrmals ausführen. Dadurch lassen sich die Anzahl der Steuerungen reduzieren und die Produktionskosten senken.

Vernetzung mit mehreren Steuerungen
Bis zu 31 SPSen können an ein GT angeschlossen werden. Der Ablauf an mehreren Fertigungsstraßen lässt sich mit nur einem einzigen GT-Touch-Terminal zentral überwachen und steuern.

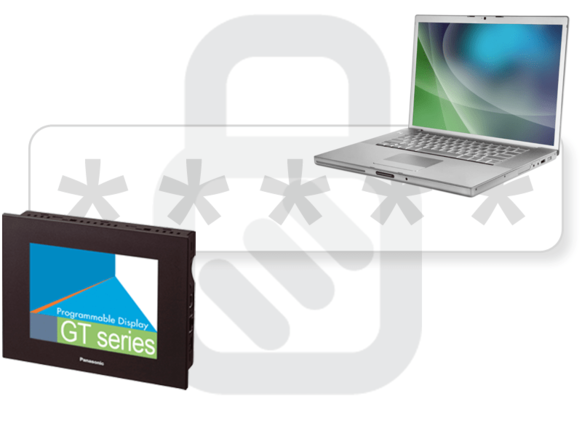

Größere Sicherheit durch Passwortschutz

HMI GT03-E Enhanced security with password protection

Passwortschutz und Funktionen zur Betriebssicherheit schützen die Daten der technischen Anlage im Touch-Terminal und steuern die Zugangsberechtigungen.

Passwortschutzfunktion
Das Hochladen von Bildschirmseiten lässt sich durch die Einrichtung von Passwörtern beschränken. So schützen Sie die Daten der technischen Anlage im Touch-Terminal.

Sehr effizienter Betrieb mit Transparentmodus

HMI GT series through function

Mit dieser Funktion kann das Bedienpersonal die Übertragung von Bildschirmdaten des GT-Geräts und die Fehlersuche auf den angeschlossenen Steuerungen der FP-Serie gleichzeitig ausführen. Das GT32T1 unterstützt den Transparentmodus für Steuerungen der FP-Serie im gleichen Ethernet-Netzwerk.

Einfache Sprachumschaltung

Normalerweise wird für jede Sprache eine Seite erstellt. Mit der neuen Sprachwechselfunktion können Sie für jedes Objekt bis zu 16 Sprachen hinterlegen. Der Text lässt sich mit Microsoft Excel® bearbeiten und dann einfach importieren.

Funktion "Registerschreiben"

Diese Funktion ändert die SPS-Daten oder setzt die Bits entsprechend dem SPS-Status oder der Seitennummer auf EIN oder AUS. Pro Register sind nun vier arithmetische Operationen möglich.

Technische Daten

  GT03M-E GT03T-E
Artikelnummer AIG03MQ03DE AIG03MQ05DE AIG03TQ13DE AIG03TQ15DE
Betriebsspannung 24V DC
Stromverbrauch max. 1,9W max. 3,1W
Anzeige
Bildschirmgröße (B x H) 3,5" (70,6 x 52,9)
Anzeigegerät TFT monochromes LCD TFT-farbiger LCD-Bildschirm
Farben der Anzeige 2-farbige Anzeige (schwarz/weiß, 16 Graustufen) 4096 Farben
Auflösung (B x H) 320 × 240 Pixel
Hintergrundbeleuchtung Weiße LED
Speicherkapazität (F-ROM) 6,144kB
Externe Schnittstelle
Serielle Schnittstelle RS232C RS422 (RS485) RS232C RS422 (RS485)
USB-Schnittstelle X X X X
Ethernet --
SD-Karte -- X
Buchse für Sound-Wiedergabe --
