Touch-Terminal GT12
Übersicht
Die GT12-Serie bietet ein vollgrafisches LCD-Display mit einer halben QVGA-Auflösung von 320 x 120 Pixel und umfasst insgesamt 8 Varianten. Als erstes Touch-Terminal seiner Klasse ist es mit einem SD-Steckplatz für die leichte Übertragung von Bildschirmdaten ausgestattet. Mit Rücksicht auf die Bedürfnisse von produzierenden Betrieben wurde zudem der Anschluss für die Verdrahtung effizienter gestaltet, die Schutzart auf IP67 verbessert und eine neue Montageklammer für sichere Befestigung entwickelt. Sie können zwischen Modellen mit RS232C- oder RS422/485-Schnittstelle und mit schwarzem oder silbernem Gehäuse wählen.

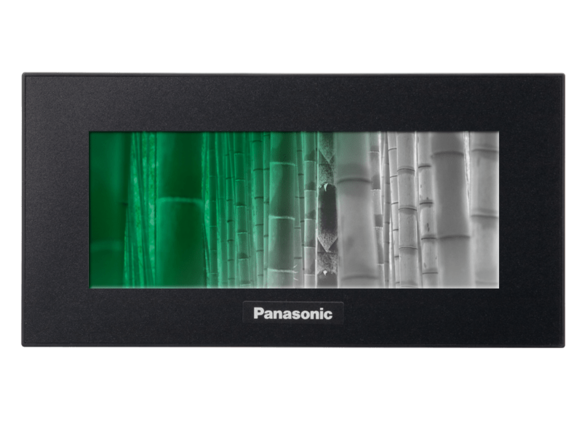

3 Hintergrundfarben
Das helle und einfach lesbare LCD-Display zeigt Texte, Grafiken, Schalter, Lampen, SPS-Daten, Liniendiagramme, Datums-/Zeitangaben, etc. in einem Layout Ihrer Wahl an. Sie können zwischen 2 Modellen mit jeweils 3 Hintergrundfarben wählen, wodurch sich der Gerätestatus sofort unterscheiden lässt: GT12G1 (grün, rot, orange) und GT12M1 (weiß, rot, pink).

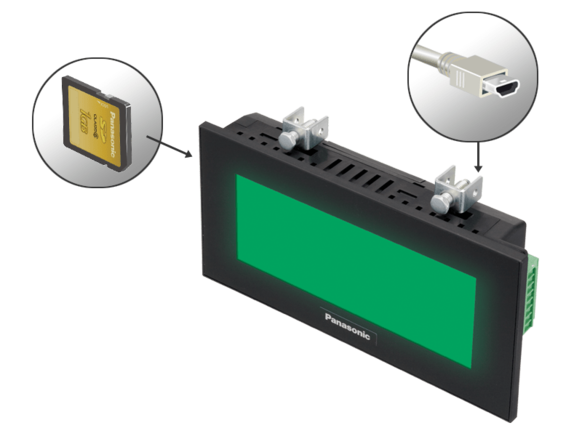

Mini-USB-Schnittstelle und SD-Karte
Das Modell ist mit einer Mini-USB-Schnittstelle ausgestattet, mit dem sich Daten ohne spezielles Kabel schnell übertragen lassen. SD-Karten erleichtern Ihnen das Kopieren von Bildschirmdaten von einem GT12-Touch-Terminal zum anderen. Auch die Firmware lässt sich auf der SD-Karte sichern. Die GT12-Serie unterstützt SD-Karten bis maximal 16 GB.
Sprachwechselfunktion
Mit der Sprachwechselfunktion lassen sich alle Texte einer Anwendung leicht in andere Sprachen übersetzen. Die für den Sprachanzeigewechsel verwendete Sprachwechselliste kann zur Bearbeitung in Excel exportiert und danach wieder importiert werden. Eine Anwendung kann Texte in maximal 16 Sprachen enthalten.
Transparentmodus
Mit dem Transparentmodus findet automatisch eine Kommunikation zwischen den COM- und den TOOL-Schnittstellen statt. Wenn die Tool-Software, die auf dem an das Touch-Terminal angeschlossenen PC installiert ist, gestartet wird, können SPS-Programme direkt über das GT-Touch-Terminal bearbeitet werden. Für den Transparentmodus sind keine besonderen Einstellungen nötig. Er ist immer im Standby-Modus.
Mehrfachanschlüsse
Neu hinzugekommen ist die Möglichkeit, ein GT12 an mehrere SPS anzuschließen. Zusammen mit der GT-Link-Funktion lässt sich damit eine zentralisierte Überwachung oder eine Fernbedienung mehrerer Maschinen realisieren.
Schlüsselmerkmale
- 4,6 Zoll STN-Display (monochrom / 8-Bit Graustufen)
- Auflösung: 320 x 120 Pixel
- Schutzart: IP67
- Mini-USB-Schnittstelle
- SD-Speicherkartenschlitz (16 GB max.)
- Abmessungen: 146 x 74 x 30 mm
- Liniendiagramme, Rezepturen und Laufschriften
- Transparentmodus zum gleichzeitigen Debuggen von Touch-Terminal und SPS
- GT-Link-Funktion, mit der bis zu 32 Panasonic Touch-Terminals an eine SPS angeschlossen werden können
- Anschluss von mehreren SPSen - bis zu 31 Panasonic SPSen können an ein Touch-Terminal angeschlossen werden
- Zahlreiche 3D-Objekte für realistische Bedienumgebungen
- Isolierte Stromversorgung sorgt für außerordentliche Zuverlässigkeit
Technische Daten
| Hauptmodule | GT12G | GT12M |
|---|---|---|
| Anzeige | ||
| Betriebsspannung | 24V DC | |
| Bildschirmgröße (B x H) | 4,6'' (108,8 x 40,8mm) | |
| Anzeigegerät | STN monochromes LCD | |
| Farben der Anzeige | 2 Farben (schwarz/weiß) | |
| Auflösung (WxH) | 320 x 120 Pixel | |
| Hintergrundbeleuchtung | 3-farbige LED (grün/orange/rot) | 3-farbige LED (weiß/rot/pink) |
| Zeichenanzahl | 384 | |
| Speicherkapazität (F-ROM) | 2.048kB | |
| Externe Schnittstelle | ||
| Serielle Schnittstelle | RS232C / RS422 (RS485) | |
| USB-Schnittstelle | X | |
| Ethernet | -- | |
| SD-Speicherkarte | X | |
| Buchse für Sound-Wiedergabe | -- | |
