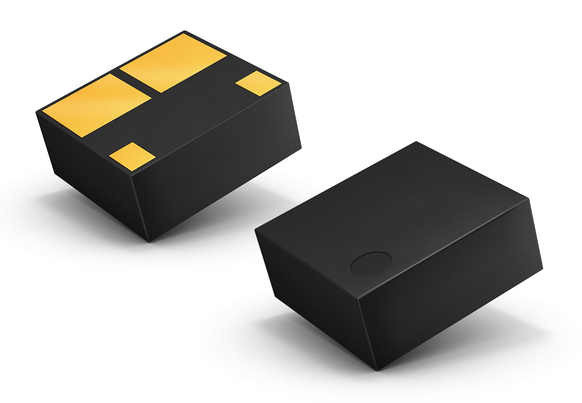

Nejmenší relé MOSFET s kapacitně oddělenými kontakty

Poté, co byly na trhu velmi dobře přijaty první modely polovodičových relé řady CC se spínacími kontakty Panasonic Industry nyní představuje odpovídající rozpínací typ v ultraminiaturní provední TSON.

U tohoto relé není oddělení vstupu a výstupu optické, ale kapacitní. To umožňuje nejen výrazně menší konstrukci, ale přináší značné výhody v oblasti teplotního rozsahu, výkonu a spínacích časů. Nová relé TSON tak mohou být použita v pracovních podmínkách s okolní teplotou až +105 °C. Proud potřebný pro ovládání je typicky jen 0,04 mA a vstup může být provozován přímo s napětím typicky 3,3 V_in. Pro tento napěťově řízený typ tedy již není nutný sériový rezistor – jak je obvykle vyžadováno u běžných typů PhotoMOS®.

„Jsme si docela jisti, že náš typ 1FormB TSON je v současnosti bezkonkurenční v celém odvětví – co se velikosti a aktuální spotřeby týče,“ říká Michael Renner z Panasonic Industry Europe a dodává: „S pouhou osminou velikosti SOP4 a 1/10 jeho současné spotřeby přispívá náš nejnovější člen rodiny PhotoMOS® výrazně k úspoře místa a energie v aplikacích telekomunikace, měření, lékařského vybavení a mnoha dalších."

S tímto spínacím typem (1FormB) řady CC doplňuje Panasonic Industry prozatím svou řadu ultrakompaktních variant TSON – a opět činí krok vpřed do post-elektromechanické éry moderní reléové technologie.

Klíčové vlastnosti

• Mimořádně malé provedení TSON
• Dostupné spínací i rozpínací typy (1FormA a 1FormB)
• Spínací kapacita (1FormB): 60V, 0,15A
• Nízký odpor při zapnutí
• Nízká výstupní kapacita
• Vstup citlivý na napětí
• Vysoký teplotní rozsah až +105°C
• Lineární výstupní charakteristiky
• Vysoká spolehlivost a neomezené spínací cykly
• Přepínání AC/DC
