Interruttori di sicurezza SG

Attrezzature di protezione SG.

Attrezzature di protezione SG

SG safety devices Panasonic Industry

Per completare l'ampia gamma di soluzioni legate alla sicurezza, come le barriere di sicurezza, Panasonic offre anche una vasta selezione di attrezzature di protezione: interruttori per porte di recinzioni di sicurezza, interruttori di selezione a chiavi, interruttori di emergenza, interruttori di abilitazione grip. Sono inoltre disponibili due centraline di sicurezza, una per scopi generici e l'altra per controllare le barriere di sicurezza.

Caratteristiche tecniche per gli interruttori per porte di sicurezza

La serie SG-B1 e la serie SG-A1 sono tra gli interruttori per porte di sicurezza più sottili al mondo. La serie SG-B1 presenta un interblocco a solenoide e cinque contatti integrati. L'interruttore per porte di sicurezza della serie SG-A1 è dotato di tre contatti integrati.

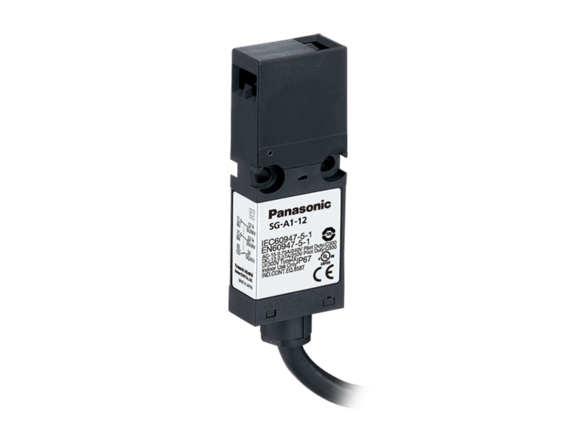

Caratteristiche tecniche per l'interruttore per porte di sicurezza ultrasottile SG-A1

Sensors Safety Switch Ultra-slim safety door switch SG-A1 Panasonic Industry
Codice prodotto Configurazione contatto Monitoraggio porta di sicurezza Lungh. cavo
SG-A1-02-1 2 NC 1m
SG-A1-02-5   5m
SG-A1-12-1 2 NC+1 NO 1m
SG-A1-12-5   5m
SG-A1-03-1 3 NC 1m
SG-A1-03-5   5m

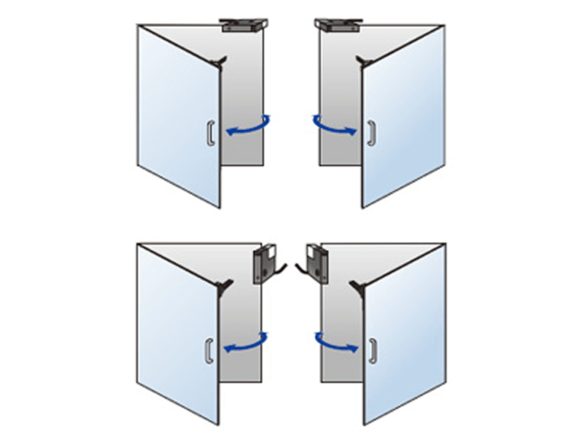

Applicazioni SG-A1

Sensors Safety swithc Applications SG-A1 Panasonic Industry
  • Montaggio su porte incernierate (montaggio superiore)
  • Montaggio su porte incernierate (montaggio laterale)

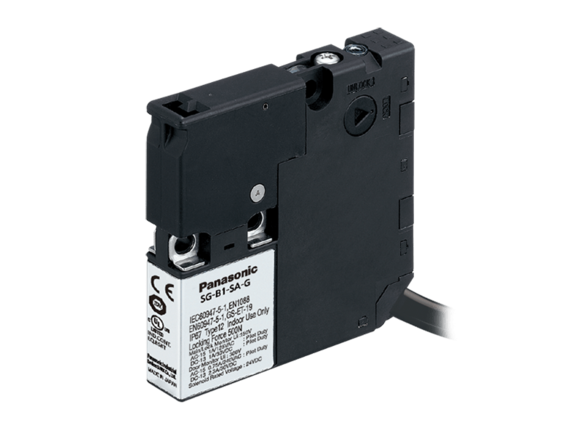

Caratteristiche tecniche per l'interruttore di sicurezza per porte ultrasottile con interblocco a solenoide SG-B1

Ultra-slim safety door switch with solenoid interlock SG-B1  Panasonic Industry
Codice prodotto Tipo di blocco Configurazione contatto Lungh. cavo
Principale Monitoraggio porta di sicurezza Monitoraggio blocco
SG-B1-SA-G1 Blocco a molla 1 NC+1 NC 2 NC 1 NC 1m
SG-B1-SA-G5 5m
SG-B1-SB-G1 1 NO 1m
SG-B1-SB-G5 5m
SG-B1-MA-G1 Blocco magnetico 1 NC 1m
SG-B1-MA-G5 5m
SG-B1-MB-G1 1 NO 1m
SG-B1-MB-G5 5m

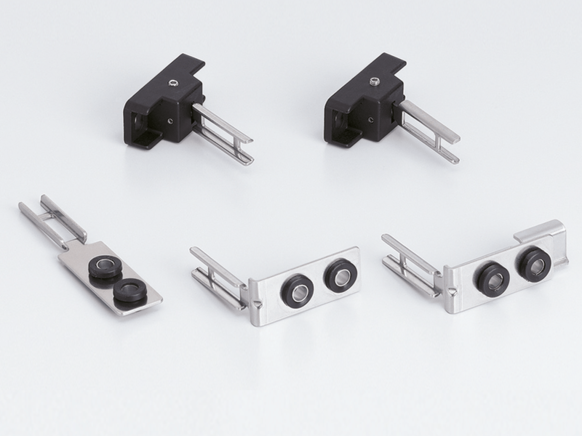

Caratteristiche tecniche attuatori per SG-A1 / SG-B1

Actuators for SG-A1 / SG-B1  Panasonic Industry
Codice prodotto Tipo
SG-K11 Tipo diritto
SG-K12 Attuatore ad angolo retto
SG-K12A Attuatore ad angolo retto (con piastra)
SG-K13 Attuatori regolabili ad angolo orizzontale/verticale (angolo di regolazione da 0 a +20°)
SG-K14 Attuatori regolabili ad angolo orizzontale/verticale (angolo di regolazione da 0 a -20°)

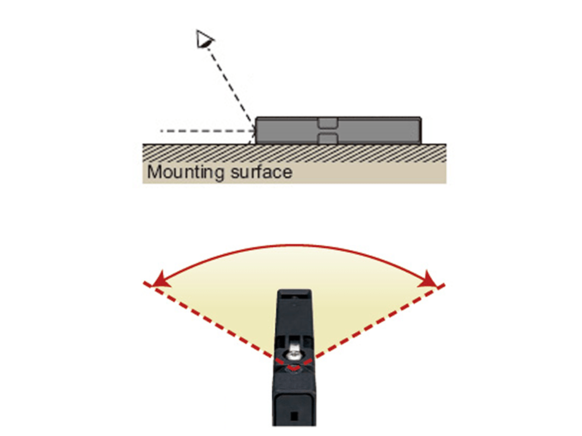

Applicazioni SG-B1

Sensors Safety Switch Applications SG-B1 Panasonic Industry
  • Indicatore di funzionamento a LED facile da vedere (l'indicatore è visibile anche da un angolo)
  • Indicatore di funzionamento a LED facile da vedere (ampio angolo di visione, circa 120°)

Caratteristiche tecniche per gli interruttori a chiave

Questi prodotti sono caratterizzati dal funzionamento a chiave per la protezione dei lavoratori in aree più grandi che potrebbero essere pericolose. L'interruttore per porte di sicurezza della serie SG-B2 e il selettore a chiave della serie SG-D1 possono essere utilizzati in tandem per aggiungere più livelli di protezione.

  • Una chiave viene utilizzata per entrambe le serie
  • Impedisce ai lavoratori di restare intrappolati

Caratteristiche tecniche per l'interruttore della serratura della porta SG-B2

Sensors Safety switch Key lock door switch SG-B2
Modello n. Configurazione contatto Lungh. cavo Sblocco pulsante sulla parte posteriore Posizione rimozione chiave
Porta Blocco
SG-B2-K2AC-5 1 NC+
1 NO
1 NC+
1 NO
5m senza Tutte le posizioni
SG-B2-K2BC-5 Posizione SBLOCCO
SG-B2-K2CC-5 Posizione BLOCCO
SG-B2-K2AD-5 2 NC 2 NC Tutte le posizioni
SG-B2-K2BD-5 Posizione SBLOCCO
SG-B2-K2DC-5 Posizione BLOCCO
SG-B2-K2AD-L5 con Tutte le posizioni
SG-B2-K2BD-L5 Posizione SBLOCCO
SG-B2-K2CD-L5 Posizione BLOCCO

Applicazione SG-B2

Application SG-B2 Panasonic INdustry
  • Interruttore per porta di sicurezza con chiave

Caratteristiche tecniche per gli attuatori per SG-B2

Sensors Safety switch Actuators for SG-B2 Panasonic Industry
Modello n. Descrizione
SG-K21 Tipo diritto
SG-K21A Tipo diritto con boccole in gomma
SG-K21S Attuatore a scorrimento
SG-K22 Attuatore ad angolo retto
SG-K22A Attuatore ad angolo retto con boccole in gomma
SG-K24 Attuatori regolabili ad angolo orizzontale/verticale

Caratteristiche tecniche per gli accessori per SG-B2

Accessories for SG-B2  PAnasonic INdustry
Codice prodotto Descrizione
SG-PH2 Blocco porta a lucchetto (metodo lockout/tagout)
MS-SG-21 Piastra di montaggio (per telaio in alluminio)
MS-SG-22 Kit pulsante di sblocco posteriore per telaio (per Ø 40)
MS-SG-23 Kit pulsante di sblocco posteriore per telaio (per Ø 30)

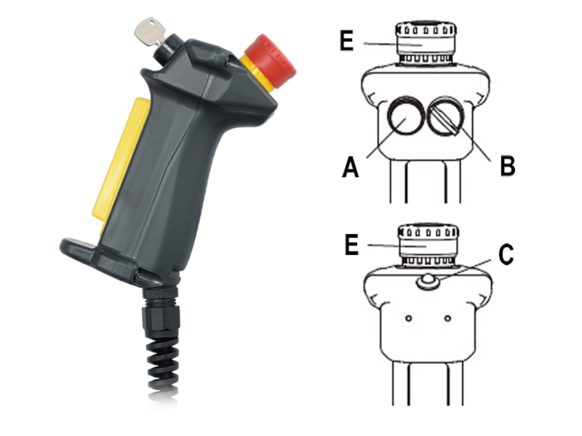

Caratteristiche tecniche per l'interruttore di abilitazione grip SG-C1

Sensors Safety Enable grip switch SG-C1 Panasonic Industry

La serie SG-C1 presenta un interruttore grip che permette agli operatori che si trovano in una zona pericolosa di azionare le macchine in modo sicuro. Con tre posizioni grip e diversi schemi di funzionamento, la serie SG-C1 può essere utilizzata in molte applicazioni diverse.

  • Notevole feedback tattile
  • Tre posizioni di commutazione
  • Schemi operativi multipli
Configurazione contatto
Interruttore grip 2 NO
Interruttore monitor a pressione 1 NC
Terminale Terminale di saldatura
Altre centraline
Codice prodotto Centralina (A) Centralina (B) Indicatore (verde, C) Interruttore di emergenza (E)
SG-C1-21 senza
SG-C1-21-E senza senza 2 NC
SG-C1-21-EG senza con 2 NC
SG-C1-21-MM Pulsante temporaneo Pulsante temporaneo senza senza
interruttore 2C interruttore 2C
SG-C1-21-EMM Pulsante temporaneo Pulsante temporaneo senza 2 NC
interruttore 2C interruttore 2C
SG-C1-21-EMK Pulsante temporaneo Selettore chiave senza 2 NC
interruttore 2C interruttore 2C
