Barriera di sicurezza SF2C

Barriera di sicurezza ultrasottile con indicazione a LED, tipo 2.

Barriera di sicurezza ultrasottile con indicazione a LED, tipo 2

Le barriere di sicurezza compatte con uno spessore di soli 13,2 mm sono contenute in un involucro di policarbonato ultra leggero. Sono disponibili come tipo di protezione per le mani con un passo fascio di 20 mm, che permette di rilevare piccoli oggetti fino a 25 mm di diametro. Le barriere di sicurezza presentano un cavo di 3 metri e staffe di montaggio (MS-SFC-1).

Caratteristiche:

  • Facile allineamento fascio-asse grazie all'ampio angolo di apertura
  • Tempi di montaggio inferiori grazie al cablaggio ridotto
  • Dimensioni sottili per applicazioni compatte
  • Molto leggero grazie alla custodia in  policarbonato
  • Larghezza minima ottimale di 13,2mm
  • Uscita soppressione di interferenze
  • Grado di protezione IP67
Product Finder

Utilizzate il Product Finder per trovare il prodotto più adatto alle vostre esigenze

product finder Panasonic Industry
Per trovare il prodotto adatto al vostro progetto, selezionare i criteri di ricerca e di filtro

Opzioni

Custodia di protezione in metallo
Fasci luminosi applicabili (2 pz. per set per emettitore e ricevitore)
SF2C-H_ Modello no.
8 MS-SFCH-8
12 MS-SFCH-12
16 MS-SFCH-16
20 MS-SFCH-20
24 MS-SFCH-24
28 MS-SFCH-28
32 MS-SFCH-32



Centralina
Denominazione Modello no. Descrizione
Centralina sottile SF-C13 Collegamento alla barriera di sicurezza con cavo con terminazioni libere. Uscita relè disponibile. Compatibile fino alla categoria di controllo 4 (categoria di controllo 2 se utilizzato insieme alla serie SF2C).

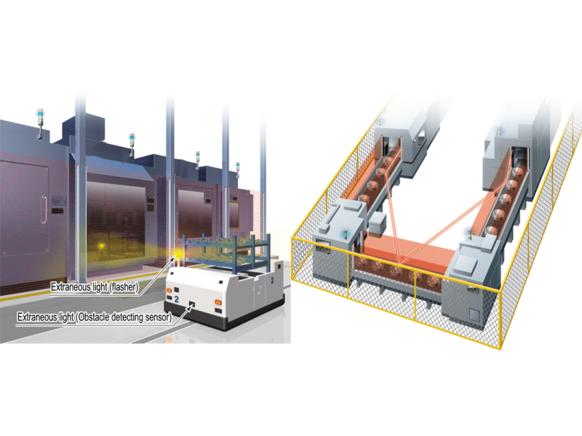

Applicazioni

SF2C safety light curtain applications Panasonic Industry
  • Protezione contro il malfunzionamento causato da luce estranea
  • Protezione contro le interferenze reciproche grazie alla soppressione di interferenze
