Sensore fotoelettrico EQ-500

Sensore fotoelettrico a tasteggio con distanza regolabile
EQ-500 photoelectric sensor shadow

Tipo DC serie EQ-500

La serie EQ-500 presenta un sensore fotoelettrico a tasteggio dal design compatto. La soppressione dello sfondo e del primo piano (tipi DC) e una lunga distanza di rilevamento fino a  2,5m sono caratteristiche di questo sensore.Anche in ambienti difficili soggetti all'acqua o alla polvere è possibile ottenere un rilevamento stabile.

La serie EQ-500 può essere utilizzata per confermare il passaggio di imballi su un nastro trasportatore o per rilevare le persone davanti alle porte automatiche.

Caratteristiche:

  • Distanza di rilevamento nominale lunga: 100cm o 250cm
  • Funzione BGS e FGS
  • Non influenzato da colore, forma o materiale di un oggetto
  • Tempo di risposta 2ms
  • Uscita transistor NPN/PNP
  • Design compatto Alt.68 x Largh.26 x Lungh.68mm
  • Funzione timer (solo EQ-5_T)
  • A prova di corto circuito
  • Grado di protezione IP67

Opzioni:

  • Staffa montaggio sensore
  • Montaggio con base angolata

Tipo multitensione EQ-500

Il sensore funziona con alimentazione da 24 a 240V AC e da 12 a 24V DC. Con il tipo multitensione, una vasta gamma di prodotti è disponibile per i clienti. L'uscita a relè assicura un'alta capacità di commutazione. La protezione IP67 permette l'uso in ambienti polverosi o con schizzi d'acqua.

Caratteristiche:

  • Distanza di rilevamento nominale lunga: 100cm o 250cm
  • Funzione BGS e FIGS
  • Non influenzato da colore, forma o materiale di un oggetto
  • Tipi light ON, dark ON
  • Uscita transistor NPN/PNP
  • Design compatto Alt.68 x Largh.26 x Lungh.68mm
  • Funzione timer (solo EQ-50T)
  • A prova di corto circuito
  • Grado di protezione IP67

Opzioni:

  • Staffa montaggio sensore
  • Montaggio con base angolata
Product Finder

Utilizzate il Product Finder per trovare il prodotto più adatto alle vostre esigenze

product finder Panasonic Industry
Per trovare il prodotto adatto al vostro progetto, selezionare i criteri di ricerca e di filtro

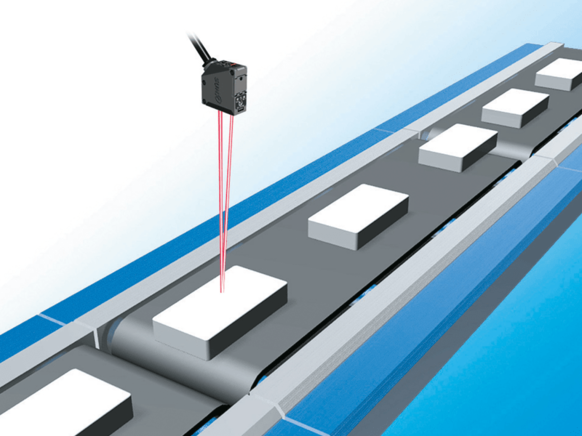

Applicazioni

EQ-500 applications Panasonic Industry
  • Rilevamento oggetto
  • Posizionamento
  • Controllo porta automatico
