Ingegneria di sicurezza per costruttori di macchine

Per i costruttori di macchine, la sicurezza legata alle macchine industriali gioca un ruolo decisivo nella vita quotidiana. Le aree pericolose possono assumere forme e dimensioni diverse nel mondo della produzione industriale. La sicurezza delle macchine è un must, perché salva vite umane e risorse.

Con un'ampia gamma di prodotti di sicurezza diversificati, Panasonic supporta i clienti per trovare le soluzioni di sicurezza personalizzate per prevenire gli incidenti. I componenti di sicurezza fotoelettrici come le barriere luminose di sicurezza, le barriere fotoelettriche o gli scanner laser sono una buona scelta perché non richiedono molto spazio e sono particolarmente visibili. Le barriere luminose di sicurezza per la protezione di mani, braccia e dita sono disponibili in  diverse altezze di protezione.

Panasonic punta a soluzioni di sicurezza complete, offrendo barriere luminose di sicurezza, sensori di muting, interruttori di sicurezza e unità di controllo di sicurezza. I singoli componenti sono compatibili tra loro e per questo sono semplici da connettere e configurare. Ovunque vengano utilizzati macchinari o prodotti in movimento, si crea un pericolo per le persone che lavorano in quella zona. Con la nostra serie MINAS A6 offriamo un sistema di servoazionamento con funzioni di sicurezza integrate. In questo modo, forniamo soluzioni per applicazioni che coinvolgono ad esempio macchine da taglio o da imballaggio.

È importante per noi offrire ai nostri clienti una soluzione completa. I nostri prodotti soddisfano gli standard globali CE, TUV, UL, CSA, Marchio S coreano da installare ovunque sia necessario proteggere i propri collaboratori.

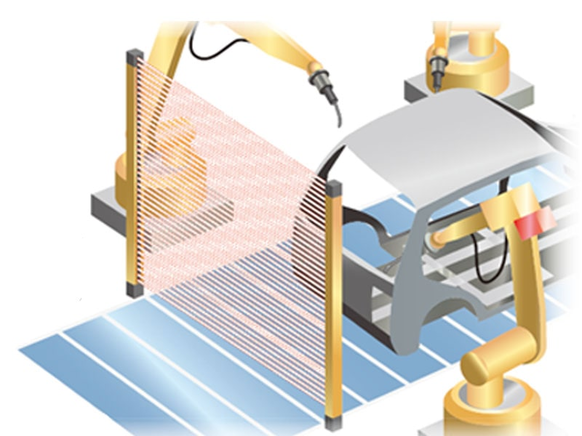

Rilevamento entrata operatore

SF4B: SF4B fornisce un tempo di risposta veloce di 14ms indipendentemente dal numero di fasci luminosi, dai passi degli assi del fascio e dal numero di unità collegate in serie. Ciò riduce il lavoro di calcolo necessario per determinare la distanza di sicurezza.

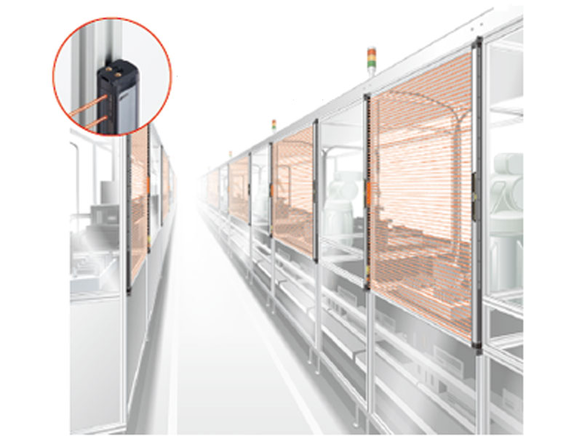

Rilevamento dell'ingresso nell'area operativa delle apparecchiature di produzione

SF4B-C: La serie SF4B-C può essere installata a filo in un telaio di alluminio per sfruttare al massimo l'apertura disponibile. Inoltre, può essere installata con zone morte pari a zero.

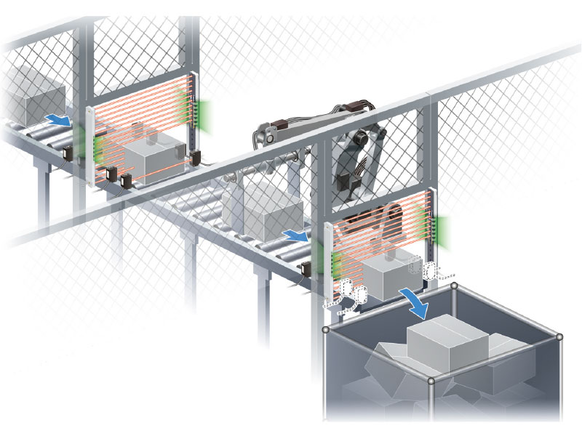

Misure di sicurezza per le uscite dalla macchina (funzione di controllo del muting delle uscite)

SF4C: Il muting all'uscita di una macchina può essere effettuato utilizzando il pratico controller SFC-HC. Basta impostare un tempo di ritardo di max. 4 secondi per il sensore di muting. In questo modo si riducono costi e cablaggio.

Collegamento in serie fino a 5 barriere luminose di sicurezza SF4D

SF4D: È possibile costruire un alloggiamento completo per diverse stazioni robotiche. È possibile collegare fino a 5 unità SF4D in serie. Inoltre SF4D eredita il design senza zona morta dalla serie SF4B. Anche con una disposizione a L o a U, il passo fascio non cambia (escluso il tipo di protezione delle dita). Ciò facilita il calcolo della distanza di sicurezza.

Prodotti di sicurezza

Serie SF2B SF2C SF4D SF4B-C SF4B SF4C ST4 SQ4 MINAS A6
Tipo Barriera luminosa di sicurezza Sensore di sicurezza Sensore di perdite Servoazionamento
Altezza di protezione Fino a 640mm   x       x
Fino a 1900mm x   x x x
Campo di rilevamento Da 0 a max. 3m   x       x
Da 3 a max. 9m       x x
Da 9 a max. 15m x   x       x
Categoria di sicurezza 2 x x
3                 x
4     x x x x x x
Tipo di protezione Protezione braccio passo fascio 40mm x   x x x
Protezione mani  passo fascio 20mm x x x x x x
Protezione dita passo fascio 10mm     x   x x

Sistema (Sicherheit von Steuerungen an Maschinen = Sicurezza dei controllori nelle macchine)

Programma Sistema

Il programma Sistema serve a valutare la sicurezza dei controllori delle macchine a norma DIN EN ISO 13849-1. Questo software permette di simulare le funzioni di controllo relative alla sicurezza in base ad architetture predefinite. Il programma calcola automaticamente i valori di affidabilità su diversi livelli di dettaglio e il livello complessivo di prestazioni (PL) raggiunto.

Libreria Sistema di Panasonic

Panasonic ha sviluppato una libreria per permetterti di valutare i rischi correlati all'utilizzo dei nostri prodotti sulla macchina nel modo più semplice possibile. Scarica la libreria Sistema di Panasonic: è disponibile in tedesco e inglese. Dopo aver importato la libreria nel programma Sistema, tutti i dati dei componenti necessari per i sottosistemi verranno messi a tua disposizione in modo tale da poter eseguire una totale valutazione del rischio.

Scarica la libreria
