PLC FP0R: nuevo estándar para PLCs compactos

El FP0R constituye un nuevo estándar para PLCs compactos y ofrece una funcionalidad reforzada y un rendimiento optimizado.

Ultracompacto con funcionalidad reforzada

Debido a su diseño extremadamente compacto, el FP0R es particularmente adecuada para cuadros eléctricos pequeños y otras localizaciones con espacio limitado. Puede controlar la posición de hasta cuatro ejes sin unidad de expansión, y el puerto de programación USB garantiza la transferencia rápida y sencilla de programas. El FP0R convence en entornos exigentes, como las aplicaciones de etiquetado.

FP0R - funcionalidad y rendimiento avanzados y reforzados

Nuestros clientes pueden beneficiarse de las características avanzadas de las unidades de control FP0R.

FP0R - el mismo tamaño ultracompacto que el FP0
La unidad de control FP0R tiene las mismas dimensiones que el FP0: Anch.25 x Alt.90 x Prof.60mm. Puede conectar hasta 3 unidades de expansión al FP0R, llegando a alcanzar 128 E/S con una anchura total de tan solo 100mm

FP0R - totalmente compatible con expansiones del FP0
Las unidades de control FP0R tienen el mismo tamaño y color, además de tener la misma disposición de los pines y cableado que las CPUs del FP0. El FP0R puede usar programas FP0 existentes sin necesidad de modificarlos, haciendo que la sustitución sea tan simple como «plug and play». Naturalmente, el FP0R puede utilizar cualquier expansión del FP0

  • El procesamiento a velocidad ultra rápida aumenta la productividad
    Una velocidad ultra rápida de 0,08µs/paso para instrucciones básicas para los primeros 3000 pasos y 0,58µs/pasos para los siguientes. El FP0R es ideal para aplicaciones de posicionamiento y de procesos automatizados, por ejemplo: las máquinas etiquetadoras.
  • Gran capacidad de programación de 16k o 32k pasos
  • Generosa cantidad de registros de datos de12k o 32k palabras
  • Memoria de comentarios independiente
  • Puerto USB2.0 que facilita la transferencia de programas a gran velocidad
  • El nuevo FP0R tipo F permite configurar todos los datos del PLC como de retención sin necesidad de batería. ¡El primero de la industria!
  • Avanzadas funciones de posicionamiento integradas
    • Velocidad de JOG
    • Configuración independiente de los tiempos de las armpas de aceleración y deceleración
    • La velocidad de destino de las funciones trapezoidal o de Jog se pueden cambiar mediante la activación de una señal externa
    • Puede leer señales de encoder de hasta 50kHz (medición de frecuencia de pulso)
    • Pueden usarse simultaneamente los 6 contadores de alta velocidad y las 4 salidas de pulsos para control de ejes

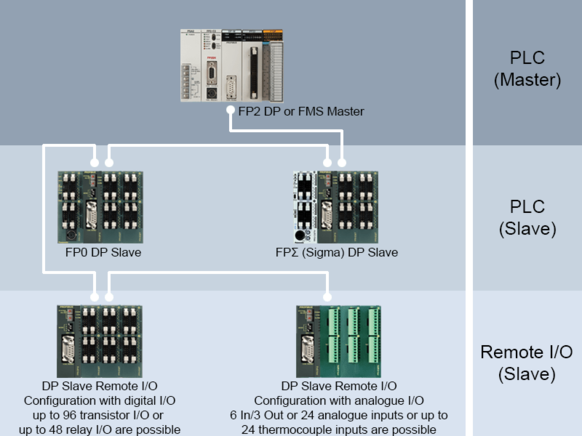

  • El FP0R ofrece diferentes tipos de comunicación de red usando las interfaces integradas o unidades de expansión
    • MEWNET-W0
    • Comunicación serie RS232C o RS485

Specifications FP0R

Tipo de PLC Serie C10 (salida a relé) Serie C14 (salida a relé) Serie C16 (salida del transistor) Serie C32 (salida del transistor) Serie T32 (salida del transistor) Serie F32 (salida del transistor)
Número de entradas 6 8 8 16 16 16
Número de salidas 4 relés 6 relés 8 NPN/PNP 16 NPN/PNP 16 NPN/PNP 16 NPN/PNP
Capacidad de salida 2A 2A 0.2A 0.2A 0.2A 0.2A
E/S digitales (máx.) 106 110 112 128 128 128
Velocidad de proceso Hasta 3000 pasos: 0,08µs/paso (instrucción básica). Después de 3000 pasos: 0,58µs/paso (instrucción básica)
Memoria de programa EEPROM (no requiere batería auxiliar)
Capacidad del programa 16000 pasos 32000 pasos
Registros de datos (DT) 12315 palabras 32765 palabras
Memoria de backup (Flash ROM) Copia de seguridad con instrucciones F12, P13

Copia de seguridad automática cuando se interrumpe la alimentación: Contador: 16 puntos; relé interno: 128 puntos; registro de datos: 315 palabras

--
Memoria de backup (RAM)   Copia de seguridad de todos los datos mediante batería incorporada Copia de seguridad de todos los datos en FRAM sin necesidad de batería


Características especiales

Contador de alta velocidad Simple fase: 6 canales (50kHz); doble fase: 3 canales (15kHz)
Salida de pulsos -- 4 canales (50kHz), dos canales pueden ser interpolados
Salida PWM -- 4 canales (de 6Hz a 4,8kHz)
Puerto RS232C Hasta dos interfaces serie
Puerto RS485 Los siguientes modelos incorporan un puerto de comunicaciones RS485 adicional COM: C10MRS, C14MRS, C16MT, C16MP, C32MT, C32MP, T32MT, T32MP, F32MT, F32MP. Terminal a tornillo de 3 pines. Velocidad: 19200, 115200 bits/s. Distancia de transmisión: 1200m. Método de comunicación: half-duplex.
Función calendario/reloj -- disponible --
Otras funciones Edición en modo Run, descargar en modo RUN (incluidos comentarios); configuración de contraseña de 8 caracteres y protección de carga de programa
Tensión de funcionamiento 24V CC (± 10%)

CPUs con salida a relé

  • AFP0RC10RS, 6 entradas, 4 salidas a relé
  • AFP0RC10CRS, 6 entradas, 4 salidas a relé, con RS232C
  • AFP0RC10MRS, 6 entradas, 4 salidas a relé, con RS485
  • AFP0RC14RS, 8 entradas, 6 salidas a relé
  • AFP0RC14CRS, 8 entradas, 6 salidas a relé, con RS232C
  • AFP0RC14MRS, 8 entradas, 6 salidas a relé, con RS485

CPUs con salida del transistor

  • AFP0RC16T, 8 entradas, 8 salidas NPN
  • AFP0RC16CT, 8 entradas, 8 salidas NPN, con RS232C
  • AFP0RC16MT, 8 entradas, 8 salidas NPN, con RS485
  • AFP0RC16P, 8 entradas, 8 salidas PNP
  • AFP0RC16CP, 8 entradas, 8 salidas PNP, con RS232C
  • AFP0RC16MP, 8 entradas, 8 salidas PNP, con RS485
  • AFP0RC32T, 16 entradas, 16 salidas NPN
  • AFP0RC32CT, 16 entradas, 16 salidas NPN, con RS232C
  • AFP0RC32MT, 16 entradas, 16 salidas NPN, con RS485
  • AFP0RC32P, 16 entradas, 16 salidas PNP
  • AFP0RC32CP, 16 entradas, 16 salidas PNP, con RS232C
  • AFP0RC32MP, 16 entradas, 16 salidas PNP, con RS485

CPUs de tipo T

  • AFP0RT32CT,  16 entradas, 16 salidas NPN, con RS232C, batería auxiliar incorporada
  • AFP0RT32MT, .16 entradas, 16 salidas NPN, con RS485, batería auxiliar incorporada
  • incorporadaAFP0RT32CP, 16 entradas, 16 salidas PNP, con RS232C, batería auxiliar  incorporada
  • AFP0RT32MP, 16 entradas, 16 salidas PNP, con RS485, batería auxiliar incorporada

CPUs de tipo F

  • AFP0RF32CT,  16 entradas, 16 salidas NPN, con RS232C, backup de datos sin batería
  • AFP0RF32MT, 16 entradas, 16 salidas NPN, con RS485, backup de datos sin batería
  • AFP0RF32CP,  16 entradas, 16 salidas PNP, con RS232C, backup de datos sin batería
  • AFP0RF32MP, 16 entradas, 16 salidas PNP, con RS485, backup de datos sin batería

Expansiones de entradas

  • FP0-E8X, 8 entradas
  • FP0-E16X, 16 entradas

Expansiones de salidas a relé

  • FP0-E8RS, 4 pentradas, 4 salidas
  • FP0-E8YRS, 8 salidas
  • FP0-E16RS, 8 entradas, 8 salidas
  • FP0-E32RS, 16 entradas, 16 salidas

Expansiones de salidas a transistor

  • FP0-E8YP, 8 salidas PNP
  • FP0-E8YT, 8 salidas NPN
  • FP0-E16YP, 16 salidas PNP
  • FP0-E16YT, 16 salidas NPN

Expansiones de entradas y de salidas a transistor

  • FP0-E16P, 8 entradas, 8 salidas PNP
  • FP0-E16T, 8 entradas, 8 salidas NPN
  • FP0-E32P, 16 entradas, 16 salidas PNP
  • FP0-E32T, 16 entradas, 16 salidas NPN

Entradas analógicas

Producto AFP0RAD4 AFP0RAD8 AFP0RA21 AFP0RA42 AFP0RDA4
Especificaciones de las entradas
Canales 4 8 2 4
Rangos de tensión De -10 a +10 V 14 bits, de -5 a +5 V 14 bits, de 0 a +10 V 14 bits, de 0 a +5 V 14 bits, de -100 a +100 mV 12 bits (de -2000 a +2000)
Rangos de corriente De 0 a 20 mA 14 bits
Termopar
Resolución 14 bits
Velocidad de conversión para tensión, corriente y termopar 2 ms/todos los canales
--

Especificaciones de las salidas
Número de salidas     1 2 4
Rangos de tensión     De -10 a +10 V 14 bits, de -5 a +5 V 14 bits, de 0 a +10 V 14 bits, de 0 a +5 V 14 bits
Rangos de corriente     De 0 a 20mA 14 bits, de 4 a 20mA 14 bits
Resolución     14 bits
Velocidad de conversión     500µs/canal

Puede realizar con gran eficiencia funciones tales como cálculos numéricos en coma flotante y control PID con autotuning de alta precisión.

Expansión de entradas RTD

El nuevo módulo es facil de usar y permite obtener temperaturas con elevada precisión. Los datos de temperatura obtenidos con el uso del RTD (Detector de Temperatura Resistivo) se convierten a un valor digital para su lectura por la CPU.

  • El módulo puede instalarse fácilmente en un sistema existente.
  • Se permiten varios tipos de sensorers RTD en un mismo módulo, facilitando la rentabilidad de la solución.
  • Los datos de temperatura medidos por el módulo RTD pueden convertirse tanto a grados Celsius como a grados Fahrenheit.
  • Se puede detectar la rotura de una sondaRTD.

Tipos de RTD disponibles: Pt100 (IEC751), Pt1000 (IEC751), Ni1000 (DIN43760)

FP0-RTD6

Producto FP0-RTD6
Canales de entrada 6
Rango de entrada

Pt100: -200°C a +500°C

Pt1000: -200°C a +300°C

Ni1000: -30°C a +150°C

Resistencia: De 20Ω a 2200Ω

Resolución 0,1K/°F, 0,01K/°F (seleccionable por programación)
Ciclo de muestreo 0,1 o 1s para todos los canales (seleccionable a través de interruptores DIP)
Precisión
Pt100 Ciclo de 1s Tª ambiente: 25°C

0,3K (-10°C a +30°C)

0,2%/1,4K (-200°C a +500°C)

Amplio rango de Tª 0,35%/2,5K
Ciclo de 0,1s Amplio rango de Tª 0,5%/3,5K
Pt1000 Ciclo de 1s Tª ambiente: 25°C

0,3K (-10°C a +30°C)

0,2%/1,0K (-200°C a +300°C)

Amplio rango de Tª 0,35%/1,7K
Ciclo de 0,1s Amplio rango de Tª 0,5%/2,5K
Ni1000 Ciclo de 1s Amplio rango de Tª 1K
Ciclo de 0,1s Amplio rango de Tª 2K
Resistencia Ciclo de 1s Amplio rango de Tª 1W (20 a 2200Ω)
Ciclo de 0,1s Amplio rango de Tª 2W (20 a 2200Ω)

Expansiones de entradas a termopar

Producto FP0-RTD6
Canales de entrada 6
Rango de entrada

Pt100: -200°C a +500°C

Pt1000: -200°C a +300°C

Ni1000: -30°C a +150°C

Resistencia: De 20Ω a 2200Ω

Resolución 0,1K/°F, 0,01K/°F (seleccionable por programación)
Ciclo de muestreo 0,1 o 1s para todos los canales (seleccionable a través de interruptores DIP)
Precisión
Pt100 Ciclo de 1s Tª ambiente: 25°C

0,3K (-10°C a +30°C)

0,2%/1,4K (-200°C a +500°C)

Amplio rango de Tª 0,35%/2,5K
Ciclo de 0,1s Amplio rango de Tª 0,5%/3,5K
Pt1000 Ciclo de 1s Tª ambiente: 25°C

0,3K (-10°C a +30°C)

0,2%/1,0K (-200°C a +300°C)

Amplio rango de Tª 0,35%/1,7K
Ciclo de 0,1s Amplio rango de Tª 0,5%/2,5K
Ni1000 Ciclo de 1s Amplio rango de Tª 1K
Ciclo de 0,1s Amplio rango de Tª 2K
Resistencia Ciclo de 1s Amplio rango de Tª 1W (20 a 2200Ω)
Ciclo de 0,1s Amplio rango de Tª 2W (20 a 2200Ω)

Fuente de alimentación FP-PS24 de calidad superior, también para aplicaciones con condiciones duras

  • Hasta un 91,5% de eficiencia (FP-PS24-060E)
  • Limitador de corriente y protección ante cortocircuitos
  • Alta densidad de potencia con mínimas pérdidas
  • Amplio rango de temperatura ambiente desde -10°C a +70°C, sin pérdidas de rendimiento
  • Aprobado por las normativas de seguridad (IEC60950, UL60950,CSA22.2-60950, EN60950) testado por CSA
  • Protección clase II, sin cableado a tierra
  • Montaje y cableado sencillo
  • Extremadamente compacto con una refrigeración óptima

Fuente de alimentación FP-PS24 de calidad superior, también para aplicaciones con condiciones duras

  • Hasta un 91,5% de eficiencia (FP-PS24-060E)
  • Limitador de corriente y protección ante cortocircuitos
  • Alta densidad de potencia con mínimas pérdidas
  • Amplio rango de temperatura ambiente desde -10°C a +70°C, sin pérdidas de rendimiento
  • Aprobado por las normativas de seguridad (IEC60950, UL60950,CSA22.2-60950, EN60950) testado por CSA
  • Protección clase II, sin cableado a tierra
  • Montaje y cableado sencillo
  • Extremadamente compacto con una refrigeración óptima

Descargas

industry.downloads.head.name industry.downloads.head.filetype industry.downloads.head.size industry.downloads.head.date industry.downloads.head.language
PDF Corvina Cloud. Komplett vernetzter Kommunikationsservice für die Industrie Data sheet 230 KB 15.02.2023 German
PDF Cablaggio collegamenti porta COM per GT02 Data sheet 37 KB 25.09.2023 Italian
PDF Programming cable for FP and GT series (MINI-DIN to 9 PIN SUB-D), 3m, AFC8513 Data sheet, Cable drawing 36 KB 15.02.2023 English
PDF Communication cable between GT terminals and FP Series Tool port, 2m Data sheet, Cable drawing 37 KB 15.02.2023 English
PDF FPGT Loader, Vers.2.3.0.1, is a utility for up-/downloading data to and from GT panels(GT01, GT02, GT03-E, GT11, GT21, GT05, GT12, GT32, GT703, GT704, GT707, GT710) and PLCs(FP0, FP0R, FP-e, FP-SIGMA, FP0H, FP-X, FP-XH, FP7). FPGT Loader can be used to make true copies of a master GT or a master PLC project to one or more target GTs or PLCs. For Windows 10 and 11. Software 93 MB 27.12.2023 English,German,Spanish
PDF Progetti demo per PLC, Servo, HMI Software 2 MB 23.03.2022 Italian
PDF Overview Programmable Logic Controllers, 4104euen Catalog, Shortform 4 MB 01.05.2024 English
PDF Übersicht Speicherprogrammierbare Steuerungen, 4104eude Catalog, Shortform 13 MB 18.10.2023 German
PDF Brochure Automates programmables industriels, 4104eufr Catalog, Shortform 6 MB 18.10.2023 French
PDF FP Modem-56k RS232C Cable for FP Series PLC COM Port with 9-pin Sub-D connector, 0.5m, CABMODPLC211 Data sheet, Cable drawing 56 KB 23.03.2022 English
PDF Kommunikationskabel zwischen Siemens M20-Terminal / TC35-Terminal, FP-Modem EU, Fremdmodem und FP0 COM Port, AFB85D006 Data sheet, Cable drawing 235 KB 15.02.2023 German
PDF Panasonic & EPLAN: Una estrecha colaboración para una ingeniería global Flyer 815 KB 15.02.2023 Spanish
PDF Catálogo Resumen Autómatas Programables, 4104eues Catalog, Shortform 13 MB 18.10.2023 Spanish
PDF MINAS A5/A6 servo driver to FP series PLC incl. FP0H (PNP output type), 1 axis, 50 pin connector, loose wires for I/Os, DV0P0988WP-x Data sheet, Cable drawing 450 KB 25.03.2024 English
PDF Serie TB20 - Sistema de E/S distribuidas basadas en bus de campo Data sheet 551 KB 23.03.2022 Spanish
PDF FP Modem-56k RS232C cable for FP Series PLC COM port with screw terminal, 0.5m, CABMOD111D Data sheet, Cable drawing 63 KB 23.03.2022 English
PDF Data sheet MF20MD, Connector screw terminal 20 pins Data sheet 330 KB 23.03.2022 English
PDF Data sheet AFPC10PINS, screw terminal for 8 PLC outputs Data sheet 376 KB 25.01.2023 English
PDF Datenblatt MF20MD, Klemmenterminal mit 20 Schraubklemmen Data sheet 334 KB 23.03.2022 German
PDF Data sheet AFPRT8, Relay terminal with 8 relays (2A), with LED, changeover contact Data sheet 265 KB 23.03.2022 English
PDF Datenblatt AFPRT8, 8-fach Relais-Terminal mit Wechselkontakten Data sheet 265 KB 23.03.2022 German
PDF Datenblatt AFPC10PINS, 8-fach Klemmen-Terminal Data sheet 492 KB 25.01.2023 German
PDF Kommunikationskabel zwischen PC (RS232C) und FP0/FPX/FPG (Sigma) COM Port, AFB85D018 Data sheet, Cable drawing 238 KB 15.02.2023 German
PDF Motion & Communication FPWIN Pro 7 Library for MINAS A6 Series, Modbus RTU, Version 2.1.0.2, Included Demo Program. Supported PLCs: FP0R, FP-Sigma, FP-X, FP7, FP0H Software, Library 5 MB 30.05.2023 English
PDF Kommunikationskabel zwischen C-Net-Adapter und FP0 COM Port, AFB85D017 Data sheet, Cable drawing 232 KB 15.02.2023 German
PDF FP0 / FP-Sigma CC Slave Link Unit Technical Manual, WUME-FP0CCLINK-06 Manual 924 KB 18.04.2024 English
PDF Panasonic & EPLAN: A strong cooperation for global engineering Flyer 814 KB 15.02.2023 English
PDF FP0 D/A Converter Unit Technical Manual, ARCT1F382E4 Manual 1 MB 23.03.2022 English
PDF FP0 Thermocouple Unit Technical Manual, WUME-FP0TC-06 Manual 2 MB 18.04.2024 English
PDF FP0-A21 Analog I/O Unit Technical Manual, ARCT1F390E3 Manual 513 KB 23.03.2022 English
PDF Connection cable Minas A4/A5/A6 servo driver to FP-Sigma/FP0R, PNP, 1 axis, DVOP0988W1 Data sheet, Cable drawing 163 KB 15.02.2023 English
PDF Connection cable Minas A4/A5/A6 servo driver to FP-Sigma/FP0R, NPN, 1 axis, DVOP0989W1 Data sheet, Cable drawing 332 KB 25.03.2024 English
PDF FP0R Manuale Utente, ACGM0475V3IT Manual 5 MB 23.03.2022 Italian
PDF FP0R Manual de Usario, ACGM0475V3.1ES Manual 6 MB 23.03.2022 Spanish
PDF FP0R Manuel de l'utilisateur, ACGM0475V3FR Manual 5 MB 23.03.2022 French
PDF FP0R User's Manual, ACGM0475V3EN Manual 5 MB 23.03.2022 English
PDF FP0R Benutzerhandbuch, ARCT1F475-E3 Manual 31 MB 19.02.2024 English
PDF Automate programmable FP0R et servomoteur AC MINAS A6 Flyer 513 KB 15.02.2023 French
PDF FP0R - MINAS A6: Comunicación Modbus RTU RS485, Ahorro de Espacio y de Cableado, Para Solución Motion Control Flyer 426 KB 15.02.2023 Spanish
PDF FP Series Programming Manual, ARCT1F313E-18 Manual 9 MB 23.03.2022 English
PDF Motion Control Library for MINAS LIQI / A5 / A6 Series, Pulse Output Control with compact PLCs, Version 1.0, Included Demo Program. Supported PLCs: FP0R, FP-Sigma, FPX, FP7 Software, Library 1 MB 30.05.2023 English
PDF FPWIN Pro projects in LD and ST code for positioning operations with a single-speed and a double-speed inverter. (Examples related to FP-X, FP Sigma, and FP0R User's Manuals.) Software, Programming examples 307 KB 23.03.2022 English
PDF Analogmodule für FP0 und FP-Sigma, ACGM0158 Manual 2 MB 03.08.2023 German
PDF Software tool used for switching FP0R PLC types from FP0R mode into FP0 mode. After that FP0R PLC can be programmed with software tools supporting FP0. Software 35 MB 23.03.2022 English
PDF FP0-DP Slave Modul Hardware Manual 616 KB 23.03.2022 German
PDF FP0 A/D Converter Unit Technical Manual Manual 413 KB 23.03.2022 English
PDF FP0-DP Slave Unit Hardware Manual 575 KB 23.03.2022 English
PDF FP0R User's Manual (European version for Control FPWIN Pro) Manual 11 MB 23.03.2022 English
PDF Connection cable MINAS LIQI to FP-Sigma/FP0R PNP, 1 axis, 26-pin <-> 2x10-pin MIL connector (for I/O), 2m, DV0P0800T01 Data sheet, Cable drawing 97 KB 15.02.2023 English
PDF FP Data7 V.1.12.0. This Windows software communicates with all PLCs. It’s for a data load, save, edit of the PLC internal memory. Export and import in CSV format is possible too. For Windows 10/11 64-bit. Software 59 MB 17.04.2024 English
PDF FP0 RTD Unit Technical Manual, ACGM0159V21EN Manual 757 KB 27.09.2024 English
PDF FP0R series, CAD data, step format CAD 6 MB 28.06.2022 English
PDF Control FPWIN Pro7, full and update version 7.7.2.1 FULL: For a full version buy a license separately. Please order it at your local Panasonic sales contact. This PLC programming software supports all Panasonic PLCs. UPDATE: The update needs at minimum an already installed FPWIN Pro version 7. For Windows 10/11. Software 467 MB 01.07.2024 English, German, Italian, French, Spanish, Japanese, Chinese, Korean
PDF FP0R Analog I/O Unit User’s Manual, WUME-FP0RAIO-04 Manual 2 MB 09.04.2024 English
PDF Control FPWIN Pro7, free basic version 7.7.2.1 Supports all PLCs including the FP7, PLC program length limitation is 10000 steps. This version can update an older basic version. For Windows 10/11. Software 467 MB 01.07.2024 English, German, Italian, French, Spanish, Japanese, Chinese, Korean
PDF FP0R Control Unit Command Manual, WUME-FP0RPGR-01 Manual 13 MB 09.04.2024 English
PDF FP0R User's Manual, WUME-FP0R-06 Manual 28 MB 09.04.2024 English
PDF Übersicht Topseller Automatisierungstechnik, 6215eude Catalog, Shortform 3 MB 02.05.2024 German
PDF Top seller - Automation products, 6215euen Catalog, Shortform 3 MB 01.05.2024 English
PDF Les essentiels - Produits d’automatisme, 6215eufr Catalog, Shortform 5 MB 16.06.2023 French
PDF MEWTOCOL Communication User’s Manual, WUME-MEWCP-03 Manual 5 MB 09.04.2024 English
PDF FP I/O Terminal Unit Installation Instructions, MJEC-FPIOTU Manual 1 MB 06.06.2023 English

More information

Getting started with the IIoT? Berg Hortimotive shows you how accessible it can be!
Solution

Getting started with the IIoT? Berg Hortimotive shows you how accessible it can be!

After a successful motion trajectory, machine builder Berg Hortimotive is working on deeper analysis and improved insight.
