Pantalla táctil GT707

La primera pantalla táctil de 7" con display TFT a color e imágenes realistas de gran calidad.
GT707 touch terminal shadow

GT707 - avanzando hacia una nueva dimensión

La primera pantalla táctil de 7” que encaja perfectamente en el hueco del panel de una pantalla de 5,7” De esta forma, el panel táctil de gran facilidad de uso, ofrece más espacio de display a la vez que conserva su diseño reducido.

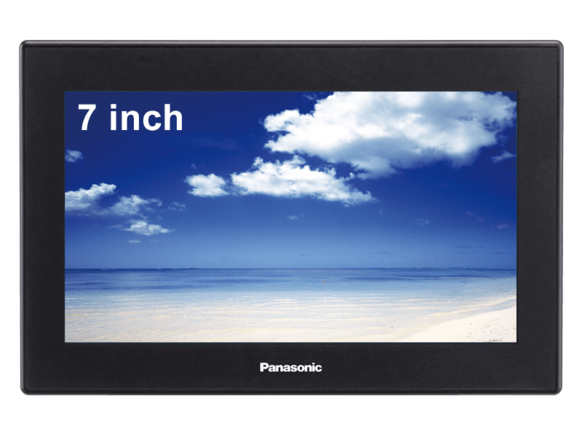

Pantalla TFT a color para mostrar imágenes con gran realismo

HMI FT707 TFT color screen for excellent life-like images Panasonic Industry

Pantalla TFT a color de alta resolución con 65536 colores y una retroiluminación LED blanca de larga duración. El amplio display LCD (800 x 480 píxeles) permite mostrar imágenes de alto contraste sin distorsión.

El nuevo modelo GT ofrece 16 veces más colores y una resolución 5 veces superior que la GT32T-R, por ejemplo.

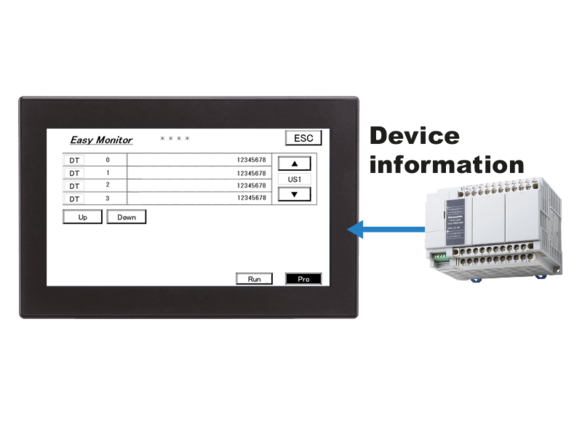

Monitorización de estados

HMI GT707 Status monitor

La GT707 permite comprobar de un vistazo, el estado de todos los dispositivos conectados. El monitor del equipo le permite ver el estado de un PLC, por ejemplo. Sin necesidad de ordenador. Simplemente seleccione la opción de monitorizar el equipo desde el menú del sistema. Sin necesidad de programación manual.

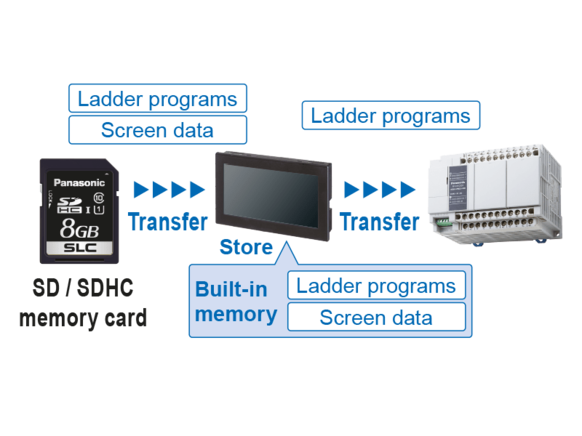

Transferencia del programa

HMI GT707 Transfer of program data

Los datos de proyecto de PLC y GTWIN puede transferirse fácilmente a través de la tarjeta SD/SDHC: Tan solo debe cargarlos desde el PLC o la pantalla táctil GT y volver a cargarlos.

Especificaciones

  GT707
Color del panel frontal Negro
Puerto de comunicación RS232C
Fuente de alimentación 24V CC
Rango de la tensión de trabajo 21,6 a 26.4 V DC
Consumo de potencia Máx. 6W (máx. 250mA)
Temperatura ambiente de 0 a +50°C
Humedad ambiente 20 a 85 % de humedad relativa, sin condensación
Grado de protección IP65 (en los pasos iniciales), resistente al polvo y al goteo en la parte frontal del panel ( con goma de estanqueidad incluida, ver nota 1).
Peso neto Aprox. 360g
Display 7 pulgadas, pantalla LCD TFT a color
Tamaño del display 154,3 x 86,7mm (ancho x alto)
Área de Visualización 153,5x 85,6mm (ancho x alto)
Resolución 800 x 480 puntos (ancho x alto)
Color 65536 colores
Retroiluminación LEDs blancos
Número de pantallas Aprox. 230 pantallas (ver nota 2)
Ranura para tarjeta de memoria SD Disponible
Puerto USB Tipo USB Mini-B
Dimensiones 186 x 122 x 34mm (ancho x alto x profundo)

Notas:

  1. El grado de protección solo es aplicable a la superficie frontal del panel una vez instalado. El grado de protección no está garantizado para todos los ambientes.
  2. El número de pantallas que pueden almacenarse en el panel táctil depende de su contenido (imágenes, botones, logotipos, etc.).
