Pantalla táctil GT02

La pantalla táctil GT02 con una pantalla STN compacta e innovadora de 3,8" para conseguir imágenes nítidas y vivas.
GT02 touch terminal shadow

Resumen

La GT02 ofrece multitud de funciones innovadoras además de un agradable diseño. El brillante display táctil gráfico de 3,8” se ilumina con retroiluminación LED de 3 colores en 2 variantes: verde/naranja/rojo y blanco/rosa/rojo. La primera pantalla de tres pulgadas con ranura para tarjeta de memoria SD, para recopilar, almacenar y transferir datos de forma sencilla. También se han cubierto otra serie de necesidades en el ámbito de la producción, como por ejemplo, la colocación de los conectores, que permite un cableado eficiente, se ha mejorado el grado de protección IP67 y se han diseñado unos soportes nuevos para proporcionar una sujeción más segura.

Existen 12 modelos diferentes, que se diferencian en:

  • el puerto de comunicaciones (RS232C ó RS422/RS485),
  • la carcasa (completamente negra o plateada),
  • alimentación (5V ó 24V CC) y
  • ranura para la tarjeta de memoria SD (con o sin).

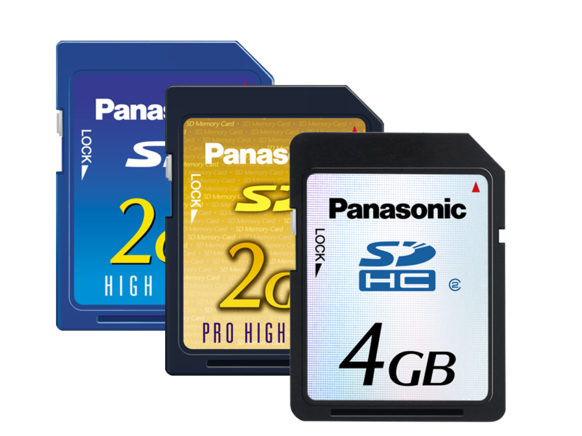

Tarjeta de memoria SD/SDHC (GT02GQ2/MQ2)

Ultra compact HMI GT02 SD/SDHC memory card (GT02GQ2/MQ2) Panasonic Industry

El uso de las tarjetas de memoria SD/SDHC permite copiar de forma sencilla los programas entre pantallas GT02. También se puede almacenar en la tarjeta SD el firmware, los programas del PLC o de la GT, los ficheros de datos, etc. La serie GT02 soporta tarjetas de memoria SD/SDHC con un máximo de 32GB (clase 10).

Función de recopilación de datos

HMI GT02 logging function Panasonic Industry

Se pueden leer los valores de los medidores de energía Eco-POWER y de los PLCs y se pueden almacenar en formato CSV en una tarjeta de memoria SD o SDHC. Esta función de recopilación de datos se puede usar, por ejemplo, para monitorizar los datos del consumo de energía proporcionados por los medidores de energía Eco-POWER o para recopilar datos de producción o realizar un registro del estado de operación de las máquinas, etc., de forma que se puedan utilizar posteriormente para preparar informes mensuales o informes de análisis de problemas. Utilizando la función mejorada de gráficos, se pueden mostrar de forma instantánea y efectiva los valores actuales o los valores recopilados en la tarjeta de memoria SD/SDHC.

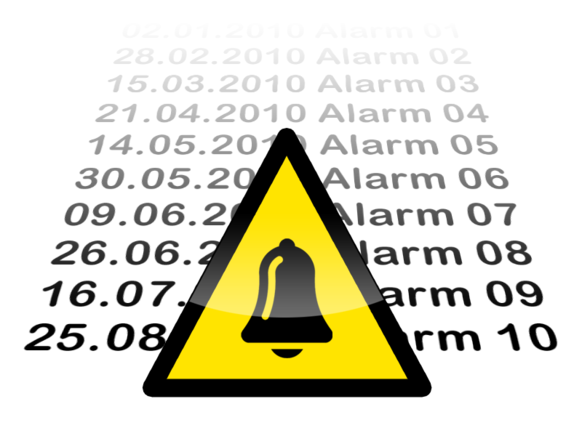

Histórico de alarmas

HMI GT series alarm history data

El histórico de alarmas, almacenado en la memoria interna de la GT, se puede guardar en la tarjeta de memoria SD/SDHC. De esta forma se puede realizar en un PC un posterior análisis de los problemas.

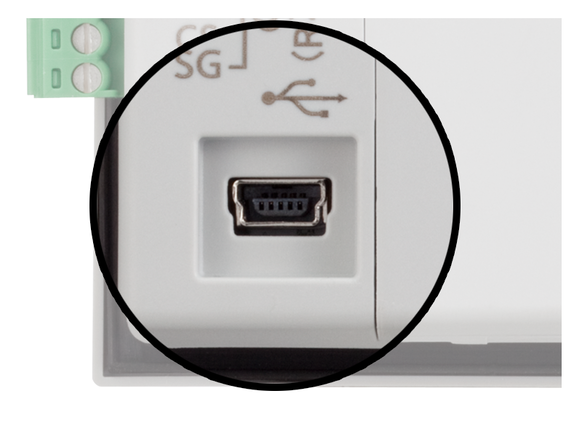

Puerto Mini USB

HMI GT02 mini USB interface Panasonic Industry

Este modelo está equipado con un puerto mini USB que permite la transferencia rápida de datos sin necesidad de un cable especial.

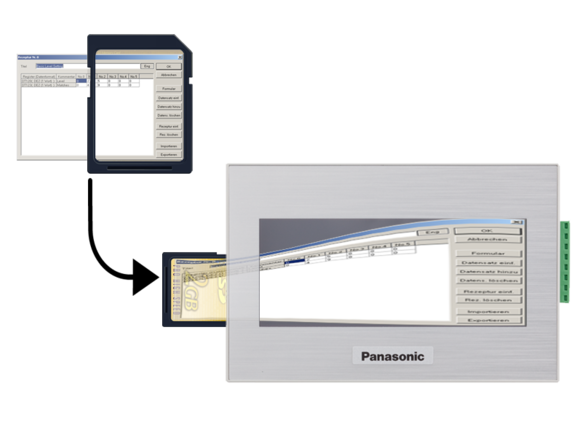

Recetas en la tarjeta SD

HMI GT02 SD recipe function

En el caso de catálogos de producción extensos, se pueden almacenar cientos de recetas en la tarjeta de memoria SD/SDHC. Directamente en la pantalla GT, se puede especificar la receta que se va a leer o a escribir en el PLC.

Función Modo Transparente

HMI GT series through function

Permite establecer la comunicación automáticamente entre puertos COM y TOOL mediante la función “Modo Transparente”. Cuando se arranca el software instalado en el ordenador conectado a la GT, se pueden editar los programas del PLC a través de la pantalla GT. La función en modo transparente no necesita ninguna configuración especial y está siempre habilitada.

Multiconexión

HMI GT series multi connection

Como novedad, una GT02 se puede conectar a varios PLCs. En combinación con la función Enlace a GT, es posible realizar una monitorización centralizada o un control remoto de varias máquinas desde un único puesto.

Principales características

  • Display STN monocromo de 3,8”
  • Resolución: 240x96 píxel
  • Grado de protección: IP67
  • Puerto Mini USB
  • Ranura para tarjeta de memoria SD/SDHC de hasta 32 GB, clase 10 (GT02MQ2/GQ2)
  • Dimensiones: 112x74x27mm
  • Funciones gráficas, recetas y mensajes de scroll
  • Función modo transparente para la depuración simultanea de la GT y del PLC
  • Función de Enlace a GT - se pueden conectar hasta 32 Pantallas Panasonic a un solo PLC
  • Múltiples PLCs - se pueden conectar hasta 32 PLCs Panasonic a una sola Pantalla
  • Función de recopilación de datos
  • Fuente de alimentación aislada para reforzar la fiabilidad del sistema

Especificaciones

  GT02G GT02M
Tensión de alimentación 5V CC / 24V CC
Display
Tamaño de pantalla (ancho x alto) 3,8" (88,5 x 35,4mm)
Tipo de display STN monocromo LCD
Color 2 colores (negro/blanco)
Resolución (An x Al) 240 x 96 píxel
Retroiluminación Retroiluminación LED de 3 colores (verde/rosa/rojo) Retroiluminación LED de 3 colores(blanco/rojo/rosa)
Número de caracteres 216
Tamaño de memoria (F-ROM) 2048kB
Interfaz externa
Puerto serie RS232C / RS422 (RS485)
Puerto USB X X
Ethernet --
Tarjeta de memoria SD X X
Conector salida de audio --
